Volumenzähler an der Montageplatte
installieren
HINWEIS: Der Coriolis-Volumenzähler wird nicht an der
Materialplatte montiert.

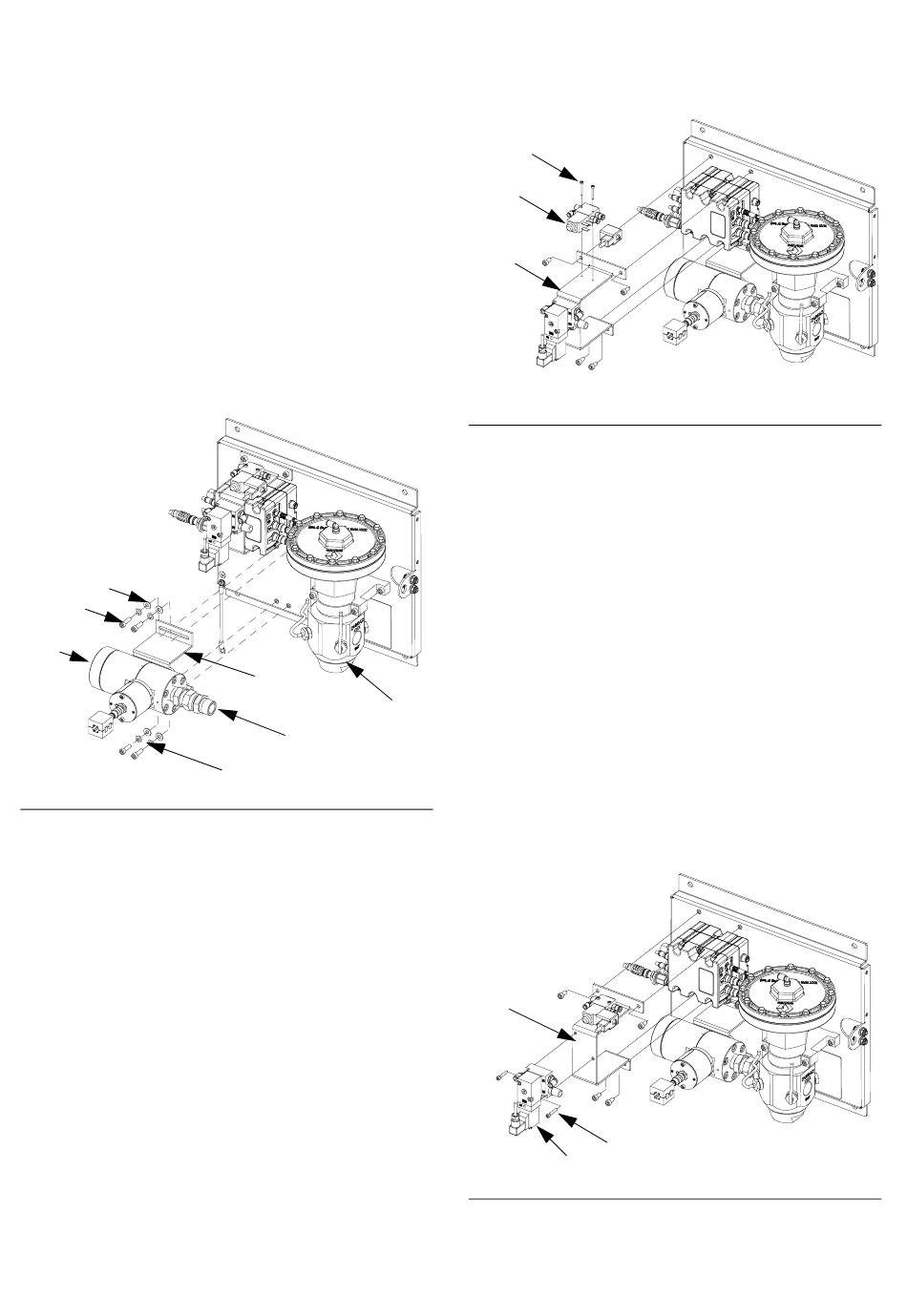

1. Den Volumenzähler (129) und die Konsole (124)
auf der Materialplatte auflegen und gleichzeitig
die Drehgelenkverschraubung (109) auf den
Materialeinlass des Reglers aufschrauben.
Siehe A
. 52.
BB
2. Die Drehgelenkverschraubung am Materialeinlass
des Reglers befestigen.
3. Die vier Schrauben (127) und Scheiben (125, 126)
anziehen, um die Konsole und den Volumenzähler
zu fixieren.
126
127
129
A
. 53
BB
4. Sicherstellen, dass der Volumenzähler (108) und der
Regler noch richtig aneinander ausgerichtet sind.
5. Den Materialschlauch anschließen.
6. Das Volumenzählerkabel (131) anschließen.
Magnetschalter austauschen
1. Vorbereitung der Materialplattenbaugruppe
für die Reparatur, Seite 84.
2. FCM-Kabel und alle drei Luftrohre trennen.
3. Beide Schrauben (137) der Messwertwandlerkonsole
(118) entfernen.
3A2618R
124
108
109
r_pf0000_313377_34a
125
4. Entfernen Sie die Dosierventil-Magnetspule (132)
und ersetzen Sie es gegen ein neues.
137
132
118
A
. 54
BB
5. Fixieren Sie die neue Magnetspule an der Konsole
mit Schrauben.
6. Schließen Sie das FCM-Kabel und alle drei Luftrohre
wieder an.
Spannung zu Druck- (V/P) Messwertwandler
austauschen
1. Vorbereitung der Materialplattenbaugruppe
für die Reparatur, Seite 84.
2. FCM-Kabel und alle beide Luftrohre trennen.
3. Beide Messwertwandlerschrauben (122) der
Messwertwandlerhalterung (118) entfernen.
4. Entfernen Sie den V/P-Messwertwandler (121)
und ersetzen Sie ihn durch einen neuen
V/P-Messwertwandler.
118
122
121
A
. 55
BB
Reparatur
r_pf0000_313377_33a
r_pf0000_313377_31a
