- Seite 1 BENUTZERHANDBUCH BETRIEB UND BENUTZUNG EINES AUTOS MIT Diego G3 / NEVO / NEVO-SKY SEQUENTIAL GAS INJECTION SYSTEM ver. 1.3.1 24-01-2019...
-
Seite 2: Inhaltsverzeichnis
1. STARTEN DES MOTORS 1. STARTEN DES MOTORS Fahrzeuge mit Diego G3 / NEVO-System starten normalerweise mit Benzin. Das Umschalten auf die Gas-Kraftstoffversorgung erfolgt automatisch, nachdem die relevanten Parameter erhalten wurden, die während der Kalibrierung des Systems ausgewählt wurden, wie z. -
Seite 3: Schalttafel

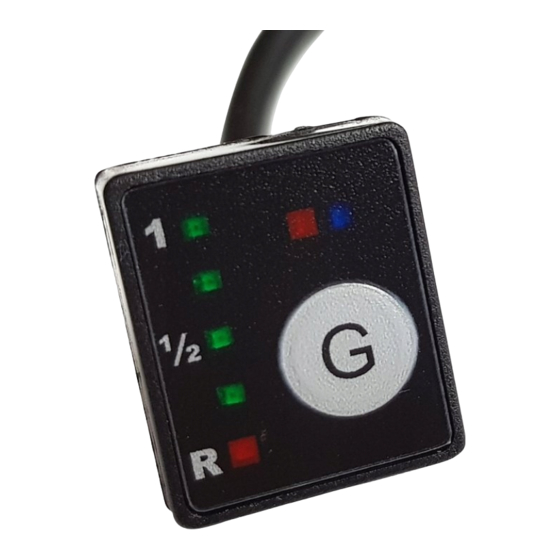

B - Schalter zur Auswahl der Kraftstoffart C - Status-LEDs (Betriebszustandsanzeige) (blaue oder rote C - Status-LEDs (Betriebszustandsanzeige) (blaue oder rote Abb. 2.1 Bedienfeld Diego G3. LED - in Software konfigurierbar) EIN - LED-Anzeige des tatsächlichen Gasstands im Tank EIN - LED-Anzeige des tatsächlichen Gasstands im Tank... -
Seite 4: Anzeige Des Aktuellen Gasbrennstoffstandes Im Tank (A)
2.3 Gassystem Signalisierung 2.3 Gassystem Signalisierung Sequentielles Gasinjektionssystem Diego G3 / NEVO / NEVO-SKY hat die Funktion der Selbstkontrolle, mit der Fehlfunktionen der Gasanlage erkannt werden können. Alle Fehler werden im Steuergerät gespeichert und die meisten werden auf dem Bedienfeld angezeigt. Fehler werden durch abwechselndes Blinken der roten und blauen LED mit einem akustischen Signal angezeigt. -
Seite 5: Fehler Beim Blinken Der Codes (Nur Nevo Und Nevo-Sky)
Seite 5/8 Seite 5/8 ver. 1.3.1 24-01-2019 2.3.1 Fehler beim Blinken der Codes (nur NEVO und NEVO-SKY) 2.3.1 Fehler beim Blinken der Codes (nur NEVO und NEVO-SKY) Liste der NEVO-Fehlercodes (Code, Beschreibung, blinkender Code): Bedienfeldtyp NEVO DG4 NEVO DG5 / DG7 Code Beschreibung E001E008... -
Seite 6: Akustische Signalisierung
Seite 6/8 Seite 6/8 ver. 1.3.1 24-01-2019 2.3.2 Akustische Signalisierung 2.3.2 Akustische Signalisierung Zusätzlich zu den Lichtsignalen, die auf dem Bedienfeld angezeigt werden, zeigt das Gassystem einzelne Ereignisse mithilfe von akustischen Signalen an: ein) Jeder Druck auf die Kraftstofftypänderung wird durch ein Tonsignal angezeigt. ein) Jeder Druck auf die Kraftstofftypänderung wird durch ein Tonsignal angezeigt. -
Seite 7: Notstart Mit Gas
2.5 Notstart mit Gas 2.5 Notstart mit Gas Bei einem Ausfall des Benzin-Kraftstoffsystems können Sie mit dem Diego G3 / NEVO / NEVO-SKY-System den Motor direkt mit Gas starten. Um den Motor im Notfallmodus zu starten, sollten Sie: 1. Schalten Sie die Zündung ein. -
Seite 8: Automatische Kalibrierung Der Gasstandsanzeige (Nur Nevo Und Nevo-Sky, Für Nevo Ab Version 4.0D Erhältlich)
Seite 8/8 Seite 8/8 ver. 1.3.1 24-01-2019 2.6 Automatische Kalibrierung der Gasstandsanzeige (nur NEVO und NEVO-SKY, 2.6 Automatische Kalibrierung der Gasstandsanzeige (nur NEVO und NEVO-SKY, für NEVO ab Version 4.0D verfügbar) Mit diesem Vorgang können Sie automatisch den gesamten Bereich der Gasstandsanzeige auf dem Panel-Treiber konfigurieren.
