A B B M E A S U R E M E N T & A N A LY T I C S | B E N U T Z E R H A N D B U C H | I M/C M/ I - D E R E V. P

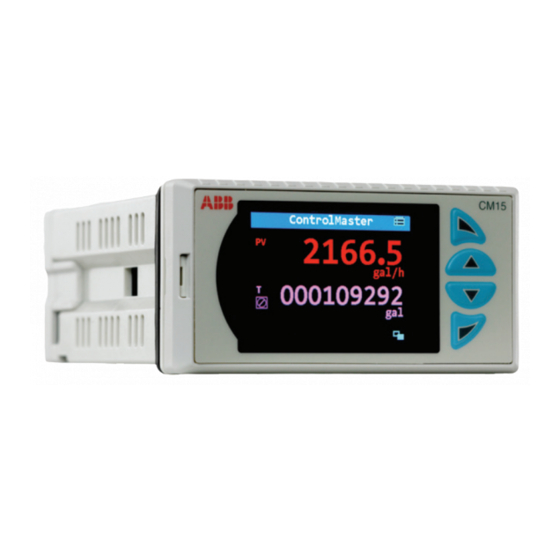

ControlMaster CM15 und CMF160
Universal-Prozessanzeiger, 1/8 DIN und Feldmontage
Measurement made easy
Weitere Informationen
Weitere Veröffentlichungen stehen zum kostenlosen
Download zur Verfügung unter:
www.abb.com/measurement
Oder Sie erhalten Sie durch Scannen dieses Codes:
Datenblatt
ControlMaster CM15
Universal-Prozessanzeige, 1/8 DIN
Datenblatt
ControlMaster CMF160
Universal-Prozessregler, Feldmontage
Zusatzhandbuch Kommunikation
ControlMaster CM10, CM15, CM30, CM50, CMF160 und CMF310
Universal-Prozessregler und Anzeigegerät, 1/8, 1/4, 1/2 DIN und Feldmontage
Suchen Sie nach
bzw. klicken Sie auf
DS/CM15-DE
DS/CMF160-EN
IM/CM/C-DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ControlMaster CM15

Inhaltszusammenfassung für ABB ControlMaster CM15

  • Seite 1 A B B M E A S U R E M E N T & A N A LY T I C S | B E N U T Z E R H A N D B U C H | I M/C M/ I - D E R E V. P Oder Sie erhalten Sie durch Scannen dieses Codes: ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, 1/8 DIN und Feldmontage...
  • Seite 2 Standardebene Erweiterte Ebene Siehe Abschnitt 6 auf Seite 33* Siehe Abschnitt 7.1, Seite 34 Siehe Abschnitt 7.2, Seite 38 Siehe Abschnitt 7.3, Seite 44 Siehe Abschnitt 7.4, Seite 51 Menü Menü Menü Menü Menü Menü Auswahl Select Select Auswahl Select Auswahl Select Auswahl...

  • Seite 3: Inhaltsverzeichnis

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Inhalt Inhalt 4.4 Verbindungsbrücken für Relaisausgänge - Anzeige- gerät CM15 ............17 1 Sicherheit ..............3 4.4.1 Ausbauen des Anzeigegeräts CM15 aus dem 1.1 Elektrische Sicherheit ..........3 Gehäuse ............17 1.2 Symbole ..............3 4.4.2 Zurücksetzen der Verbindungsbrücken –...
  • Seite 4 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Inhalt 7 Erweiterte Ebene ............34 10 Technische Daten ............86 7.1 Konfig Gerät ............34 7.2 Anzeige ............... 38 Anhang A – Digital- und Analogquellen .......94 7.3 Eingang/Ausgang ..........44 A.1 Digitalquellen ............94 7.4 Prozess Alarm .............

  • Seite 5: Sicherheit

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 1 Sicherheit 1 Sicherheit Die Informationen in dieser Betriebsanleitung sollen den Anwender lediglich beim effizienten Betrieb unserer Geräte unterstützen. Die Verwendung der Betriebsanleitung zu anderen Zwecken als den angegebenen ist ausdrücklich verboten. Der Inhalt darf weder vollständig noch in Auszügen ohne vorherige Genehmigung durch das Technical Publications Department...

  • Seite 6: Gesundheit Und Sicherheit

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 1 Sicherheit 1.3 Gesundheit und Sicherheit Gesundheit und Sicherheit Um sicherzustellen, dass unsere Produkte keine Gefahr für Sicherheit und Gesundheit darstellen, sind folgende Punkte zu beachten:  Die entsprechenden Abschnitte dieser Betriebsanleitung sind vor dem Betrieb sorgfältig zu lesen.

  • Seite 7: Ul-Klasse I, Bereich 2 (Nur Cmf160 - Bei Entsprechender Bestellung)

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 1 Sicherheit 1.4 UL-Klasse I, Bereich 2 (nur CMF160 – bei entsprechender Bestellung) Dieses Gerät eignet sich zum Einsatz in Gefahrenbereichen der Klasse I, Bereich 2, Gruppen A, B, C und D oder für den normalen Einsatz außerhalb von Ex-Bereichen.

  • Seite 8: Einleitung

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 2 Einleitung 2 Einleitung Diese Bedienungsanleitung enthält Details zu den Feldmontage-Anzeigegeräten ControlMaster CM15 ( DIN) und CMF160. Hinweis:  Vor der Systemeinstellung oder dem Ändern von Systemparametern sind alle in diesem Handbuch enthaltenen Abschnitte zu lesen.

  • Seite 9: Anzeige, Symbole Und Tasten

    Universal-Prozessanzeiger, DIN und Feldmontage 3 Anzeige, Symbole und Tasten 3 Anzeige, Symbole und Tasten 3.1 Anzeigegerät CM15 Ein Beispiel für eine Bedienerseite ist in Abb. 3.1 dargestellt. Navigationstaste (oben) / programmierbare Softkey- Symbole PV-Werte Taste – siehe Seite 39. Auf- / Ab-Tasten – Zum Nach-oben- und Nach- unten-Navigieren in den Menüoptionen und zum...

  • Seite 10: Anzeigegerät Cmf160

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 3 Anzeige, Symbole und Tasten 3.2 Anzeigegerät CMF160 Ein Beispiel für eine Bedienerseite finden Sie in Abb. 3.2. Navigationstaste – links und Zugriffstaste für die Summierer- PV-Werte Bedienerebene werte Alarmbestätigungstaste – bestätigt alle aktiven und bisher noch nicht bestätigten Alarme...

  • Seite 11: Installation

    4.1 Auswahl des Installationsorts Sensor In Augenhöhe In Sensornähe Vibrationen vermeiden Abb. 4.1 Auswahl des Installationsorts (gilt für CM15 und CMF160 – dargestelltes Beispiel zeigt den CM15) IP66 / NEMA4X (Vorderseite), IP20 (Rückseite) 55 °C Max. 0 bis 95 % relative Luftfeuchtigkeit 0 °C...

  • Seite 12: Abmessungen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation 4.2 Abmessungen 4.2.1 Anzeigegerät CM15 Abmessungen in mm 44,8 +0,8 –0 Tafelausschnitt +0,6 Abmessungen Abb. 4.3 Abmessungen des ControlMaster CM15 IM/CM/I–DE Rev. P...

  • Seite 13: Schaltschrank-, Rohr- Und Wandmontage

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation 4.2.2 Anzeigegerät CMF160 - Abmessungen für Schaltschrank-, Rohr- und Wandmontage Abmessungen in mm +1.1 –0 +1.1 –0  40 ** Kabelverschraubungssatz  40 (optional) Montagetafel – maximale Stärke 6 *Nach DIN 43700 **150 mm bei Ausstattung mit (optionalen) Kabelverschraubungen...
  • Seite 14 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation Abmessungen in mm Rohr-Montagesatz (optional – CM40/0700) Rohrdurchmesser: Vertikale Konfiguration Max. eingestellt. 62/ mind. 45 Kabelverschraubungssatz (optional) Rohr-Montagesatz (optional – CM40/0700) Horizontale Konfiguration Fig. 4.5 ControlMaster CMF160, Rohrmontageoption IM/CM/I–DE Rev. P...
  • Seite 15 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation Abmessungen in mm Lochabstand Lochabstand Ø6,4 Kabelverschraubungssatz (optional) Fig. 4.6 ControlMaster CMF160, Wandmontageoption IM/CM/I–DE Rev. P...
  • Seite 16 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation Abmessungen in mm Eingänge für Wandmontage Eingänge für Rohrmontage Fig. 4.7 ControlMaster CMF160 Wetterschutz (CM40/0702) – Optionen für Rohr- und Wandmontage (CM40/0700) IM/CM/I–DE Rev. P...

  • Seite 17: Einbau

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation 4.3 Einbau 4.3.1 Anzeigegerät CM15 ControlMaster ist zur Schalttafelmontage bestimmt. Für die NEMA4X-Schutzart eine Tafeldicke 2,5 mm erforderlich. Montieren Sie den Anzeiger wie folgt in der Schalttafel: Schneiden Sie eine Öffnung in der für den Anzeiger passenden Größe...

  • Seite 18: Anzeigegerät Cmf160

    Schaltschrank-, Rohr- und Wandmontage. Für die NEMA4X- Schutzart ist eine Schalttafelstärke von 6 mm erforderlich. (Einzelheiten zur Rohrmontage finden Sie in Abb. 4.5, Seite 13. (Einzelheiten zur Wandmontage finden Sie in Abb. 4.6, Seite 13.) Schaltschrankmontage des Anzeigegeräts CMF160: Schneiden Sie eine Öffnung in der für den Regler...

  • Seite 19: Verbindungsbrücken Für Relaisausgänge - Anzeigegerät Cm15

    Frontplatte und der zweite als Hebel in der Aussparung hinter der Frontplatte des Anzeigers eingesetzt. Die Aussparung ist der einzige Bereich, an dem ein Hebel Abb. 4.10 Ausbauen des Anzeigegeräts CM15 aus dem angesetzt werden kann – versuchen Sie nicht, die Gehäuse Frontplatte an einer anderen Stelle abzuhebeln.

  • Seite 20: Zurücksetzen Der Verbindungsbrücken - Anzeigegerät Cm15

    Anzeigegerät CM15 Hinweis: Die Verbindungsbrücken sind werkseitig standardmäßig auf Schließer (N/O) eingestellt. 1. Die Zuordnung der einzelnen Verbindungsbrücken zu den Relaisausgängen ist in Abb. 4.11 dargestellt. 2. Verschieben Sie gegebenenfalls die Verbindungsbrücke, entsprechende Relaisaktion auszuwählen (Schließer oder Öffner). CM15 Optionskarte...

  • Seite 21: Zugang Zur Anschlussplatine - Anzeigegerät

    Uhrzeigersinn, bis die Abdeckplatte abgenommen werden kann. 3. Schließen Sie die Leitungen an den Klemmen der Anschlussplatine an – siehe Abb. 4.15, Seite 23. 4. Bringen Sie die Abdeckplatte wieder an und fixieren Sie diese handfest durch Drehen der Fig.

  • Seite 22: Elektrische Verbindungen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation 4.5 Elektrische Verbindungen Warnung:  Da der Anzeiger nicht mit einem Schalter ausgestattet ist, muss bei der Endmontage eine Trennvorrichtung, wie z. B. ein Trennschalter, installiert werden, die den örtlichen Sicherheitsstandards entspricht.

  • Seite 23: Anzeigegerät Cm15

    *** 200-mA-Sicherung, Typ T (Netzwechselspannung) oder 2-A-Sicherung, Typ T (max. 120 V Gleichspannung) sowie ein externer Trennschutzschalter. Bei Anzeigern mit UL-Zeichen muss die Sicherung UL-zugelassen sein. **** Verfügt über 24 V-Digitalausgang (auf + und – Anschlüsse achten) Abb. 4.13 ControlMaster CM15 – Elektrische Anschlüsse IM/CM/I–DE Rev. P...

  • Seite 24: Anzeigegerät Cmf160

    I/O MODULE 3 – – KOMM. AUS 1 AUS 2 RELAIS 1 RELAIS 2 RELAIS 3 RELAIS 4 Klemmenanschlüsse – siehe Abb. 4.15, Seite 23 für genauere Angaben zu den Klemmen Fig. 4.14 Lage des ControlMaster-Moduls CMF160 IM/CM/I–DE Rev. P...
  • Seite 25 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation Klemmenanschlüsse Relaisanschlüsse 5 und 6 Analogausgänge 3 und 4 Analogeingangsmodul 1 (optional) (optional) Sicherung 3,15 A Typ T 100 bis 240 V, 50 / 60 Hz Eingang Eingang I/O MODULE 3 I/O MODULE 3 –...

  • Seite 26: Analogeingänge - Anzeigegerät Cm15

    Bei mA-Eingängen ist zur Sicherstellung des Stromkreisdurchgangs bei ausgeschaltetem Anzeiger wie abgebildet eine 2V7- Zenerdiode einzubauen. : 3-Leiter-Widerstandsthermometer: Die 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal 20  betragen. Hinweis Abb. 4.16 Standard-Analogeingänge (1 und 2) – Anzeigegerät CM15 IM/CM/I–DE Rev. P...

  • Seite 27: Analogeingänge - Anzeigegerät Cmf160

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation 4.5.4 Analogeingänge – Anzeigegerät CMF160 Messumformer-SVE mA, mV, V, Analog- THC** Digitaleingang eingang 1 **** Milliampere* Analog- eingang 2 CJ*** **** Digitaleingang 2-Leiter Widerstands- 3-Leiter- 4-Leiter- Milliampere* thermometer + Widerstand...

  • Seite 28: Frequenz-/Impulseingang - Anzeigegeräte Cm15 Und Cmf160

    Hinweis: Dieser Eingang ist vorrangig für eine Verwendung mit Durchflussmessern bestimmt. Externe Spannung (max. 30 V) Quellgerät ControlMaster neg. pos. Last* Anschlus- sklemme 1 Eingang 1 Anschlus- sklemme 3 *Den Widerstandswert entnehmen Sie der Dokumentation zum Gerät. Abb. 4.18 Frequenz-/Impulseingang – Anzeigegeräte CM15 und CMF160 IM/CM/I–DE Rev. P...

  • Seite 29: Digitaleingang / -Ausgang - Anzeigegerät Cm15

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 4 Installation 4.5.6 Digitaleingang / -ausgang – Anzeigegerät CM15 Hinweis: Digitaleingänge und Open-Collector-Digitalein- und -ausgänge sind in Abb. dargestellt – siehe 4.19 Seite 97 für Optionen für digitale Eingangs- / Ausgangstypen. Anschlussklemmenverbindungen auf...

  • Seite 30: Anschlüsse Für Digitaleingänge/-Ausgänge, Relais Und Analogausgänge - Anzeigegerät Cmf160

    – 4.5.7 Anschlüsse für Digitaleingänge/-ausgänge, Relais und Analogausgänge Anzeigegerät CMF160 Hinweis. Digitaleingänge und Open-Collector-Digitalein- und -ausgänge sind in Abb. 4.19 dargestellt – Optionen für digitale Eingangs- / Ausgangstypen siehe Seite 94. Relais (1 bis 4) INT +24 V (max. 100 mA) Relais (5 bis 6) Schließer...

  • Seite 31: Menüs Auf Der Bedienerebene

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 5 Menüs auf der Bedienerebene 5 Menüs auf der Bedienerebene Menüs Bedienerebene werden dazu verwendet, Statistiken zurückzusetzen, die Ansicht auszuwählen und in den Standardmodus oder den Erweiterten Modus zu wechseln (über die Zugriffsebene).

  • Seite 32: Diagnosestatusleiste

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 5 Menüs auf der Bedienerebene 5.1 Diagnosestatusleiste Fehler PV1 ControlMaster 144.5 NAMUR (NE107) Statussymbol Beschreibung der Diagnose oder der Alarmkennzeichnung 3256712 Failure Prozess Alarm „Max“ Die Diagnosemeldung bzw. der Alarm mit der höchsten Priorität Wartung Prozess Alarm „Min“...

  • Seite 33: Diagnoseansicht

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 5 Menüs auf der Bedienerebene 5.2 Diagnoseansicht 5.3 Sicherheitsoptionen Die Diagnoseansicht wird über das Menü Bediener / Passwörter können so eingestellt werden, dass ein sicherer Ansichtsauswahl ausgewählt. Alle momentan aktiven Endbenutzerzugriff auf 2 Ebenen aktiviert wird: Standard und Diagnosealarmzustände werden in der Diagnoseansicht...

  • Seite 34: Zugriffsebene

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 5 Menüs auf der Bedienerebene 5.4 Zugriffsebene Stufe Zugriff Zugriffsebene Abmeldung Wird angezeigt, nachdem auf die Ebene Abmeldung Standard oder Erweitert zugegriffen wurde. Nur Anzeige Meldet den Benutzer von der Standardebene Standard...

  • Seite 35: Einfache Einstellung

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 6 Einfache Einstellg. 6 Einfache Einstellg. Bietet Zugriff auf grundlegende Parameter der Alarmeinstellungen. Menü Einfache Einstellg. Hinweis: Auf der Ebene Einfache Einstellg. können zusätzliche Parameter angezeigt werden. Diese hängen von den Parametern ab, die auf der Erweiterten Ebene ausgewählt wurden.

  • Seite 36: Erweiterte Ebene

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7 Erweiterte Ebene 7.1 Konfig Gerät Bietet Zugriff auf die Standardeinrichtungsparameter zur Bestimmung des erforderlichen Anzeigetyps. Menü Konfig Gerät Bietet außerdem die Möglichkeit der Erstellung von Nicht-Standard-Konfigurationen für spezielle Anwendungsanforderungen.
  • Seite 37 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Konfig Gerät / …Ersteinstellung Konfig.maßnahme Anhand des Parameters Konfig.maßnahme wird festgelegt, wie sich der Anzeiger und die Ausgänge des Anzeigers verhalten, wenn die Erweiterte Ebene aufgerufen wird – siehe Seite 34.
  • Seite 38 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Konfig Gerät / …Ersteinstellung Kd.spez. Beispiel Wenn dieser Parameter aktiviert ist, können die internen Funktionsblöcke zu kundenspezifischen Konfigurationen für Sonderanwendungen umprogrammiert werden. Diese Quellen werden in Konfig Gerät / Kd.spez. Konfig. konfiguriert – siehe Seite 37.
  • Seite 39 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Konfig Gerät Kd.spez. Konfig. Regelkreis 1 PV Legt die Quelle für die Prozessvariable (Regelkreis 1) fest. Volumen 1 Legt die Quelle für Volumen 1 fest. Regelkreis 2 PV Legt die Quelle für die Prozessvariable (Regelkreis 2) fest.

  • Seite 40: Anzeige

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.2 Anzeige Zum Einrichten der Anzeigesprache, der Bedienerseitenvorlage sowie des Formats und Typs der Menü Select Anzeige angezeigten Informationen. Select Sprache Zum Auswählen der Sprache für die lokale Anzeige.
  • Seite 41 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige Bedienerfunktionen Autoscroll Wenn aktiviert (Ein), werden Bedienerseiten in vorgegebenen Zeitabständen weitergeblättert (10 Sekunden je Seite). SW-Tastenfunktion Weist der Navigationstaste (rechts) eine Sonderfunktion zu – siehe Seite 7. Konfiguration Zum Anzeigen der Zugriffsebene, in der die Konfigurationsebene ausgewählt werden kann.
  • Seite 42 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige Einstell. Zum Anpassen der Anzeigeeinstellungen an die lokalen Umgebungsbedingungen. Helligkeit Erhöht / verringert die Helligkeit der Anzeige. Datum und Uhrzeit Zum Festlegen des Datumformats, der lokalen Uhrzeit / des lokalen Datums sowie der Start- und Endzeiten für die Sommerzeitumstellung.
  • Seite 43 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige / …Datum und Uhrzeit / …Sommerzeit SZeit-Startereignis Zum Festlegen jenes Tages im Monat, an dem die Sommerzeit beginnt bzw. endet. SZeit-Endereignis Beispiel: Um den Beginn bzw. das Ende der Sommerzeit auf den zweiten Montag im ausgewählten Monat festzulegen, wählen Sie Zweiter aus.
  • Seite 44 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige / …Seiten anpassen Parameter Parameternummer 1 bis 4 (in Abhängigkeit vom ausgewählten Beispieltyp). Ermöglicht die Modifizierung bestimmter Parametertypen zur Verbesserung der Flexibilität in den verfügbaren Anzeigeformaten:  Parameter, die durch den Beispieltyp als Summiererwert gesetzt wurden, können in analoge oder Zustandsparameter geändert werden.
  • Seite 45 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige / …Seiten anpassen / …Parameter Kennzeichnung Eine programmierbare, aus 3 alphanumerischen Zeichen bestehende Kennzeichnung zur Identifizierung der einzelnen Parameter. Zustand 0 (1, 2) Eine programmierbare, aus 8 alphanumerischen Zeichen bestehende Kennzeichnung, die Kennzeichnung angezeigt wird, wenn der ausgewählte Parameter einen Wert von 0 (1, 2) hat.

  • Seite 46: Eingang/Ausgang

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.3 Eingang/Ausgang Ermöglicht die Konfiguration von Analog- und Digitaleingängen und -ausgängen sowie von Relais. Menü Eingang/Ausgang Analogeingänge Analogeingang 1 (2)* Millivolt, Milliampere, Volt, Ohm, Wth, Thermoelement, Eingangstyp Mögliche Eingangstypen sind: Digital potenzialfrei, 24V Digital, Freq.
  • Seite 47 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Eingang/Ausgang / …Analogeingang 1 (2) Elektrode Niedrig Zum Festlegen des erforderlichen Spannungsbereichs Hinweis: Nur verfügbar für Millivolt, Milliampere, Volt und Ohm. Lineare Eingänge Standard-Analogeingang Genauigkeit (% des Messwerts) Millivolt 0 bis 150 mV 0,1 % oder ±20 µV...
  • Seite 48 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Eingang/Ausgang / …Analogeingang 1 (2) Phys. Einheiten Die ausgewählten Einheiten werden vom Linearisierer verwendet und auf den Seiten Bediener angezeigt. Gilt nicht für die Parameter Impulseingang, Digital potenzialfrei, 24V Digital.
  • Seite 49 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Eingang/Ausgang / …Analogeingang 1 (2) Sensorbruch Hier kann konfiguriert werden, dass der Eingangswert im Fall eines Fehlers am Eingang in eine vorgegebene Richtung wandert. Keine Auswirkung. Keine Wenn der Wert des fehlerhaften Eingangs unter Phys. Niedrig (siehe Seite 46) liegt, wird der...
  • Seite 50 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Eingang/Ausgang Analogausgänge Die Analogausgänge können für die Weiterführung eines beliebigen Analogwertes in einem konfigurierbaren Bereich von 0 bis 24 mA konfiguriert werden. Ausgang 1 kann ebenfalls so konfiguriert werden, dass er sich wie ein Digitalausgang verhält.
  • Seite 51 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Eingang / Ausgang / …Analogausgänge / …Analogausgang 1 (2) Auto Physikalischer Wenn aktiviert (Ein), werden die Werte Phys. Hoch und Phys. Niedrig für den Ausgang Bereich* automatisch auf die Werte des Einheitenbereichs der Quelle festgelegt.
  • Seite 52 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Eingang/Ausgang / …Digitaler E/A / …Digitaler E/A 1 (6) Polarität Zum Festlegen der Polarität des Ausgangssignals. Positiv Bei einem Ausgang ist der Ausgangspegel hoch, wenn die Quelle aktiv ist.

  • Seite 53: Prozess Alarm

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.4 Prozess Alarm Zum Konfigurieren von bis zu 8 unabhängigen Prozessalarmen. Menü Select Prozess Alarm Select Prozess Alarm Hysterese Schaltpunkt Hysterese Prozess variable Alarm Ein Prozess hoch Alarm Aus...
  • Seite 54 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Prozess Alarm Prozessvariable Schaltp. Schaltp. wert wert Hysterese Hysterese Alarm Prozess- Verriegelt Alarm Ein Alarm Ein Alarm verriegelt variable Alarm Alarm Alarm von Bediener bestätigt Alarm von Bediener bestätigt Alarm „Max.
  • Seite 55 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene ...Prozess Alarm / Alarm 1 (8) Hysterese Hysterese-Schaltpunkt in physikalischen Einheiten. Wird am Alarmschaltpunkt aktiviert, jedoch nur dann deaktiviert, wenn sich die Prozessvariable um einen Betrag gleich dem Hysteresewert in den sicheren Bereich bewegt hat –...

  • Seite 56: Zähler

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.5 Zähler Es werden zwei 9-stellige Summierer bereitgestellt. Diese können unabhängig voneinander konfiguriert Menü Select Zähler werden, sodass jedes Analog- oder Digitalsignal summiert werden kann. Es sind vier Betriebsmodi möglich.
  • Seite 57 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Summierer Zählrichtung Der Wert des Summierers erhöht sich mit dem zeitlichen Verlauf. Aufwärts Abwärts Der Wert des Summierers verringert sich mit dem zeitlichen Verlauf. Einheiten Die Maßeinheiten (für den Summierer) werden zusammen mit den Maßeinheiten der Quelle und dem Einheitenbereich zum automatischen Berechnen der Zählfrequenz verwendet...
  • Seite 58 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Summierer Summe DPs Zum Auswählen der Anzahl der Dezimalstellen, die im Summiererwert angezeigt werden. Startwert Zähler Der Wert, ab dem der Summierer zählt, und der Wert, auf den der Summierer zurückgesetzt wird Endwert Zähler...

  • Seite 59: Manuelle Berechnung Der Zählfrequenz Des Summierers

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.5.1 Manuelle Berechnung der Zählfrequenz des Summierers Analogmodus Physikalisch hoch (der Quelle) x Umwandlung der Volumeneinheit Zählfrequenz = Umwandlung der Zeiteinheit Beispiel: Umwandlung der Volumeneinheit: 1 l = 0,001 m Phys.
  • Seite 60 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene Digitaler Modus Die Einstellung für die Zählfrequenz bestimmt die Skalierung der digitalen Eingangsimpulse. Beispielsweise führen 5 digitale Eingangsimpulse bei einer Zählfrequenz von 100 Summierer-Einheiten/Impuls zu einer Inkrementierung des Summierers von 0 auf 500 in Schritten zu 100 Einheiten:...
  • Seite 61 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene Frequenzmodus Physikalisch hoch (der Quelle) x Umwandlung der Volumeneinheit x Impulsdauer Zählfrequenz = Umwandlung der Zeiteinheit Beispiel: Phys. hoch = 6000 l/m. Frequenzeingang Fullscale (Elektr. Wert hoch) = 500 Hz.
  • Seite 62 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene Impulsmodus Umwandlung der Volumeneinheit Zählfrequenz = Impuls / Einheit Beispiel: Impulse / Einheit = 50, Impulseinheiten = l, Summierer muss in m inkrementieren. Umwandlung der Volumeneinheit: 1 l = 0,001 m...

  • Seite 63: Funktionen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.6 Funktionen Enthält Parameter zum Einrichten der Matheblöcke, logischen Gleichungen und Timer-Funktionen innerhalb Menü Select Funktionen des Anzeigers. Select Log. Gleichungen Es können bis zu 8 logische Gleichungen aufgestellt werden. In jeder Gleichung können bis zu 8 Operanden (Digitalsignale) mittels 7 Operatoren verknüpft werden.
  • Seite 64 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / Logische Gleichungen Gleichungsnum Zum Auswählen der zu konfigurierenden logischen Gleichung. Operand 1 (8) Eine Beschreibung der Quellen finden Sie in Anhang A auf Seite 94. Invertieren 1 (8) Invertiert das Digitalsignal logisch (wendet den Operator NOT darauf an).
  • Seite 65 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Matheblöcke / …Blocktyp Gleichung Ermöglicht das Aufstellen von Gleichungen mit bis zu 4 Operanden und bis zu 3 Operatoren. Die Operanden können jedem beliebigen Analog- oder Digitalsignal zugeordnet werden (siehe Anhang A auf Seite 94).
  • Seite 66 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Matheblöcke / …Blocktyp Durchschn. Berechnet den Mittelwert eines Parameters über eine vom Benutzer vorgegebene Dauer. Der Echtzeit Ausgangswert des Matheblocks wird ausschließlich am Ende der vorgegebenen Dauer aktualisiert.
  • Seite 67 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Matheblöcke / …Blocktyp Gleichung – Einrichtung: Quelle 1 (2) Die Quelle des ersten Operanden in der Gleichung (ein beliebiges Analog- oder Digitalsignal oder eine benutzerdefinierte Konstante). Quelle 1 (2)
  • Seite 68 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Matheblöcke / …Blocktyp Durchschn. Echtzeit – Einrichtung: Quelle 1 Zum Auswählen der Quelle für die Berechnung des Echtzeit-Durchschnittswerts – eine Beschreibung der Quellen finden Sie in Anhang A auf Seite 94.
  • Seite 69 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Matheblöcke / …Blocktyp Multiplexer – Einrichtung: Quelle 1 Zum Auswählen der Quelle (beliebiges Analogsignal [siehe Seite 94] oder benutzerdefinierte Konstante) für den ersten Eingang in den Multiplexer.
  • Seite 70 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Matheblöcke Einstellung für alle Matheblocktypen: Phys. Dps Zum Auswählen der Anzahl der Dezimalstellen für die Anzeige der Matheblockergebnisse. Phys. Niedrig Zum Auswählen des unteren / oberen Werts des Einheitenbereichs zum Anzeigen und Berechnen Phys.

  • Seite 71: Funktionen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen Linearisierer 1 (2) Ein (benutzerspezifischer) Linearisierer mit 20 Linearisierungspunkten. Benutzerspezifische Linearisierer werden angewandt von: 1. der Auswahl einer analogen Quelle als Eingang des Linearisierers. 2. der Auswahl des Ausgangs des benutzerspezifischen Linearisierers als anzuzeigende Quelle.

  • Seite 72: Verzögerungs-Timer

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen Verzögerungs- Es stehen zwei Verzögerungs-Timer zur Verfügung. Jeder der Verzögerungs-Timer wird durch die ansteigende Flanke der zugeordneten Quelle ausgelöst. Es wird ein interner Timer gestartet, und wenn der Timer die unter Verzögerung Timer 1 (2) eingestellte Zeit erreicht, geht der Ausgang des Timers für die in Ein-Zeit vorgegebene Zeitdauer in den Zustand „Hoch“.
  • Seite 73 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen Echtzeitalarme Es können zwei voneinander unabhängige Alarme konfiguriert werden, die an bestimmten Tagen und zu bestimmten Uhrzeiten für eine vorgegebene Dauer aktiviert werden. Echtzeitalarm 1 (2) Zum Einstellen von Tag, Monat, Uhrzeit und Dauer der Alarmaktivierung.
  • Seite 74 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen Banksteuerung Mit der Banksteuerung kann eine Bank von Ausgabegeräten wie z. B. Pumpen, Heizungen oder Ventilatoren im Rahmen einer Vertauschungsstrategie zeitgesteuert ein-und ausgeschaltet werden. Falls erforderlich, kann eines der beiden Verschleißausgleichsschemata (Rotieren oder FIFO [First In First Out]) ausgewählt werden.
  • Seite 75 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen/...Banksteuerung Die Verwendung der Modi First In First Out (FIFO) und Rotieren in einem System mit 3 Pumpen First In First Out (FIFO) Füllstand Füllstand P1 Einschalten Seq. 1 1,3 m Seq.
  • Seite 76 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen/...Banksteuerung Bankgröße Auswählen der Anzahl an Stufen (Pumpen), die für die Anwendung von 2 bis 6 oder Aus erforderlich sind. Aus deaktiviert die Banksteuerung. Regelungs-Quelle Auswählen des Analogsignals, das als Steuersignal für die Banksteuerung fungieren soll.

  • Seite 77: Kommunikation

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.7 Kommunikation Menü Zum Einrichten der Kommunikationsparameter für die MODBUS / Ethernet-Kommunikationsprotokolle – Select Kommunikation siehe die separate Bedienungsanleitung (IM/CM/C-EN). Hinweis: Pro Anzeiger kann nur eine Kommunikationsoption eingebaut werden.

  • Seite 78: Diagnose

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.8 Diagnose Zum Anzeigen von Diagnosedaten – siehe Abschnitt 7.8.1, Seite 78 für eine Beschreibung der Menü Select Diagnose Diagnosemeldungen und der empfohlenen Korrekturmaßnahmen. Select Diagnoseaufzeichnung Zum Anzeigen eines Protokolls mit von dem Anzeiger erzeugten Diagnosemeldungen.
  • Seite 79 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene ...Diagnose Quellenanalyse Analogquellen Ermöglicht die Anzeige des aktuellen Werts einer beliebigen Analogquelle. Analogquelle Zum Auswählen des anzuzeigenden Analogsignals – siehe Abschnitt A.2, Seite 95. Wert anzeigen Zum Anzeigen des Werts des ausgewählten Analogsignals.

  • Seite 80: Diagnosemeldungen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.8.1 Diagnosemeldungen Symb Nummer / Mögliche Ursache Maßnahmenvorschlag Meldung Problem mit dem Eingang, der der PV für Regelkreis 1 (2) Verdraht. prüf. Prüfen Sie die Eingangsquelle. Prüfen Sie, F250.00 zugeordnet ist.
  • Seite 81 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene Symb Nummer / Mögliche Ursache Maßnahmenvorschlag Meldung Prüfen der Kalibrierung von AIN1 und AIN2. Führen Sie gegebenenfalls eine Neukalibrierung durch. F212.018 Fehler des nichtflüchtigen Speichers der Optionskarte 1 Quittierungsfehler.

  • Seite 82: Geräteinfo

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 7 Erweiterte Ebene 7.9 Geräteinfo Zum Anzeigen von schreibgeschützten, werksseitig eingestellten Parametern für den Anzeiger. Menü Select Geräteinfo Select Gerätetyp Die Modellnummer des Anzeigers (z. B. CM15). E/A-Build Die E / A-Konfiguration (Eingang / Ausgang) Anz.

  • Seite 83: Vorlagen Und Funktionen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 8 Vorlagen und Funktionen 8 Vorlagen und Funktionen Anzeigegeräte vom Typ ControlMaster CM15 und CMF160 8.1 Basisvorlagen ohne Softwaretaste verfügen über Basisvorlagen und - 8.1.1 Einkanal-PV funktionalität. Anzeigegeräte vom Typ ControlMaster CM15 und CMF160 mit zwei Softwaretasten verfügen über zwei...

  • Seite 84: Einkanal-Summierer

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 8 Vorlagen und Funktionen 8.1.3 Einkanal-Summierer 8.1.4 Einkanal-Pegel Diese Vorlage ermöglicht eine Summierung aus einem Diese Vorlage fügt Einzelkanalvorlage digitalen Signal und stellt so eine Zählerfunktion bereit. Füllstandsfunktionalität hinzu. Diese besteht aus der Anwendung einer Berechnung des spezifischen Gewichtes auf die PV, um den Füllstand einer Flüssigkeit in einem...

  • Seite 85: Zweifach-Vorlagen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 8 Vorlagen und Funktionen 8.2 Zweifach-Vorlagen 8.2.1 Zweikanal-PV 8.2.3 Zweikanal-Summierer Diese Vorlage aktiviert alle Funktionen, die für die Einzel-PV- Diese Vorlage aktiviert zwei Summierkanäle von separaten Anzeige zur Verfügung stehen, ermöglicht es jedoch, zwei digitalen Signalen.

  • Seite 86: Zweikanal-Pegel

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 8 Vorlagen und Funktionen 8.2.4 Zweikanal-Pegel Diese Vorlage fügt Zweikanal-PV-Vorlage Berechnetes Füllstandsfunktionalität hinzu. spez. PV 1 AIN 1 Für jeden Kanal besteht diese Funktionalität in der (Stufe) Gewicht Anwendung einer Berechnung des spezifischen Gewichtes...

  • Seite 87: Pc-Konfiguration

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 9 PC-Konfiguration 9 PC-Konfiguration Zusätzlich zur lokalen Konfiguration kann der Regler über die Bedientasten vom PC aus über einen Infrarotanschluss mit Hilfe der ConfigPilot PC-Konfigurationssoftware konfiguriert werden. Der Infrarotanschluss des Reglers wird durch Öffnen der folgenden Seite auf der Ebene „Erweitert“...

  • Seite 88: Technische Daten

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 10 Technische Daten 10 Technische Daten Operation Prozessalarme Anzeige Anzalhl Farbanzeige, -VGA-TFT, Flüssigkristallanzeige (LCD) integrierter Hintergrundbeleuchtung Typen Sprache Prozessalarm, Hoch/Tief und Verriegelungsalarm, Hoch/Tief Englisch, Deutsch, Französisch, Italienisch und Spanisch Quelle Tastenfeld Vollständig konfigurierbar (z. B. PV, Analogeingang, Matheblock...
  • Seite 89 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 10 Technische Daten Matheblöcke* Benutzerspezifischer Linearisierer* Anzahl Anzahl Operatoren Elemente +, –, x , / 20 Linearisierungspunkte Durchschnitt, Maximum, Minimum Banksteuerung* Auswahl Max / Min / Median Quadratwurzel Anzahl der Ausgänge Multiplexer Verschleißausgleich...

  • Seite 90: Analogeingänge

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 10 Technische Daten Analogeingänge Widerstandsthermometer Pt100 Universal-Prozesseingänge Andere Linearisierungen Anzahl 1 Standard x, x , benutzerspezifische Linearisierung 1 optional (nur CMF160) Digitalfilter Spannung Programmierbar, 0 bis 60 s Strom Anzeigebereich Widerstand –9999 bis 99999...
  • Seite 91 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 10 Technische Daten Eingänge Genauigkeit Genauigkeit Standard Thermoelement Maximalbereich °C (% des angezeigten Werts) Lineare Eingänge (% des angezeigten Analogeingang Werts) –18 bis 1800 0,1 % oder ±2 °C (über 200 °C) *...
  • Seite 92 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 10 Technische Daten Ausgänge Digitaleingang / -ausgang Regel- / Analogausgänge für Signalweitergabe Anzahl CM15: 2 (optional) CMF160: 6 (Standard) Anzahl CM15: 2 (1 Standard, 1 optional) Benutzerprogrammierbar als Eingang oder CM160: 4 (2 Standard, 2 optional)
  • Seite 93 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 10 Technische Daten Kommunikation MODBUS* RTU (optional) Baudrate Bis zu 115 kBaud Für MODBUS- und Ethernet-Kommunikation siehe die separate Bedienungsanleitung (IM/CM/C–EN). Galvanische Galvanisch getrennt vom übrigen Stromkreis, Trennung 500 V DC für 1 Minute...

  • Seite 94: Umgebungsbedingungen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 10 Technische Daten Sicherheit Emissionen und Störfestigkeit Zulassungen und Zertifizierungen Entspricht den Anforderungen von IEC61326 für industrielle EN61010-1 Umgebungen cULus Umgebungsbedingungen Allgemeine Sicherheit Betriebstemperaturbereich Überspannungsklasse III am Netz, Klasse II an Ein- und Ausgängen 0 °C bis 55 °C *...
  • Seite 95 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage 10 Technische Daten Elektrik Maße Stromversorgung Größe 100 V bis 240 V AC ±10 % (90 V min. bis 265 V max.) 50/60 Hz CMF15: 50 x 97 x 140 mm 10 bis 36 V DC (optional)

  • Seite 96: Anhang A - Digital- Und Analogquellen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Anhang A – Digital- und Analogquellen Anhang A – Digital- und Analogquellen Hinweis: Die Zahlen in Klammern zeigen zusätzliche Parameter an. Beispielsweise zeigt Alarm 1 (8) Bestät. zust. an, dass 8 Parameter vom Typ Alarmbestätig. zust. verfügbar sind.

  • Seite 97: Analogquellen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Anhang A – Digital- und Analogquellen A.2 Analogquellen Quellenname Beschreibung [Kommentar] Summierer-Laufstatus Quellenname Beschreibung T1 (2) Laufstatus 1 = Summierer läuft Anlg IP 1 (2) Analogeingang Summierer-Überlaufimpuls Konstante 1 (8) Konstante für Matheblöcke Wenn Überlauf freigeben auf Ein gesetzt ist...

  • Seite 98: Appendix B - Fehlercode

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Appendix B – Fehlercode Appendix B – Fehlercode Fehler Fehler Fehlerbeschreibung Fehlerbeschreibung code code B.1 Konfigurationsfehler- Matheblock-Wert 1 PV-Minimalwert 1 codes Matheblock-Wert 2 PV-Durchschnittswert 1 Konfigurationsfehler werden erzeugt, Matheblock-Wert 3 Volumenwert 1...
  • Seite 99 ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Appendix B – Fehlercode Fehler Fehler Fehler Fehlerbeschreibung Fehlerbeschreibung Fehlerbeschreibung code code code Matheblock Fehlerzustand 1 Digitaleingangszustand 6 Alarmzustand 1 Matheblock Fehlerzustand 2 Summierer-Laufstatus 1 Alarmbestätigungszustand 1 Matheblock Fehlerzustand 3 Summierer-Überlaufimpuls 1...

  • Seite 100: Profilfehlercodes

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Appendix B – Fehlercode B.2 Profilfehlercodes Fehler Fehler Fehlerbeschreibung Fehlerbeschreibung code code Fehler Alarmbestätigungszustand 6 Fehlerbeschreibung Der interne Sollwert ist code Alarmzustand 7 ausgefallen. Sprungziel ungültig Alarmbestätigungszustand 7 Der interne Sollwert ist Das gegenwärtig aktive...

  • Seite 101: Anhang C - Analogeingang Physikalische Einheiten

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Anhang C – Analogeingang Physikalische Einheiten Anhang C – Analogeingang Physikalische Einheiten Einheit Beschreibung Einheit Beschreibung gal/d (UK) Britische Gallone pro Tag % Sätt. % Sättigung gal/d (US) US-Gallone pro Tag %d O2 % Gelöstsauerstoff...

  • Seite 102: Anhang D - Zuweisungen Der Ausgangstypen

    ControlMaster CM15 und CMF160 Universal-Prozessanzeiger, DIN und Feldmontage Anhang D – Zuweisungen der Ausgangstypen Einheit Beschreibung Einheit Beschreibung mg/kg Milligramm pro Kilogramm Teile pro Million Mgal/d (UK) Britische Gallone x 1.000.000 pro Tag Britische Pfund pro Quadratzoll Mgal/d (US) US-Gallone x 1.000.000 pro Tag...
  • Seite 103 …Erweiterte Ebene Siehe Abschnitt 7.5, Seite Seite 54 Siehe Abschnitt 7.6, Seite Seite 61 Siehe Abschnitt 7.7, Seite Seite 75 Siehe Abschnitt 7.8auf Seite Seite 76 Siehe Abschnitt 7.9, Seite Seite 80 Menü Menü Menü Menü Menü Auswahl Select Auswahl Select Auswahl Select...
  • Seite 104 Weitergabe an Dritte und Nutzung des Inhalts zu ändern. Für Bestellungen gelten die (ganz oder auszugsweise) ist nur mit vorheriger vereinbarten näheren Einzelheiten. ABB schriftlicher Zustimmung von ABB erlaubt. übernimmt keinerlei Haftung für eventuelle Fehler © ABB 2018 oder möglicherweise fehlende Informationen in...
