Für die Inbetriebnahme des Canid Gait Systems zur Ganganalyse werden das zugehörige
Netzteil, ein USB-Kabel vom Typ A-B sowie die Installations-CD mit der zebris Animal Ana-
lyser Suite Anwendungssoftware benötigt. Alle Komponenten sind im Lieferumfang des
Canid Gait Messsystem enthalten.
Sämtliche Kabelverbindungen des Canid Gait Sensors erfolgen über die Interfacebox, wel-
che sich an der Unterseite des Laufbandrahmens befindet.
5.2 Anschluss des Messsystems an das Versorgungsnetz
5.2.1 Spannungsversorgung des Sensors
HINWEIS
Zum Anschluss des Sensors an das Versorgungsnetz, verbinden Sie das Netzteil mit der
Netzsteckdose und der Power-Buchse an der Interfacebox.
VORSICHT
REF.-Nr.
Eingang
90 – 240 V AC
50 – 60 Hz
Pin- Belegung / Polarität
zebris Medical GmbH
Das FDM-T CanidGait Laufbandsystem mit dem Laufband DogTread
Pro Large verfügt über ein im Laufband verbautes Netzteil, welches
über die Stromversorgung des Laufbandes gespeist wird.

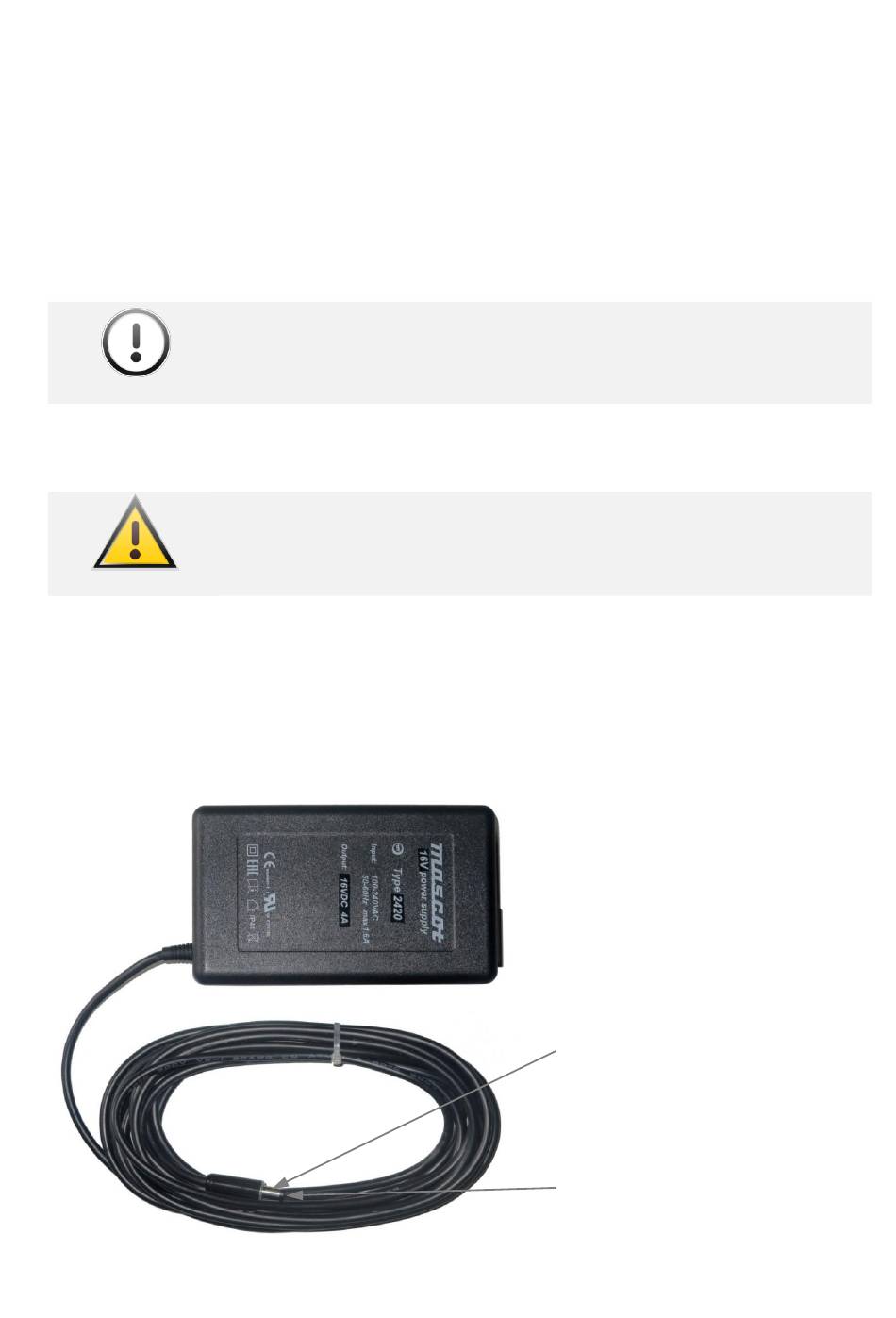

Verwenden Sie ausschließlich das von zebris zugelassene Netzteil
zum Betrieb des Canid Gait Sensors, welches für die Spannungsver-
sorgung aller Canid Gait Systeme geeignet ist.
33102024 / Mascot Typ 2420
Ausgang
16 V DC
60 W
Canid Gait Technische Daten und Gebrauchsanweisung
Kabel
Länge
Netzleitung
1,7 m
DC-Leitung
5 m
-
„
" Kontakt:
„
" Kontakt:
+
Außenkontakt
des Hohlsteckers
Innenkontakt
des Hohlsteckers
Seite 28/35
