Überwachungstechnik
VARIMETER IMD
Isolationswächter
RN 5897/300

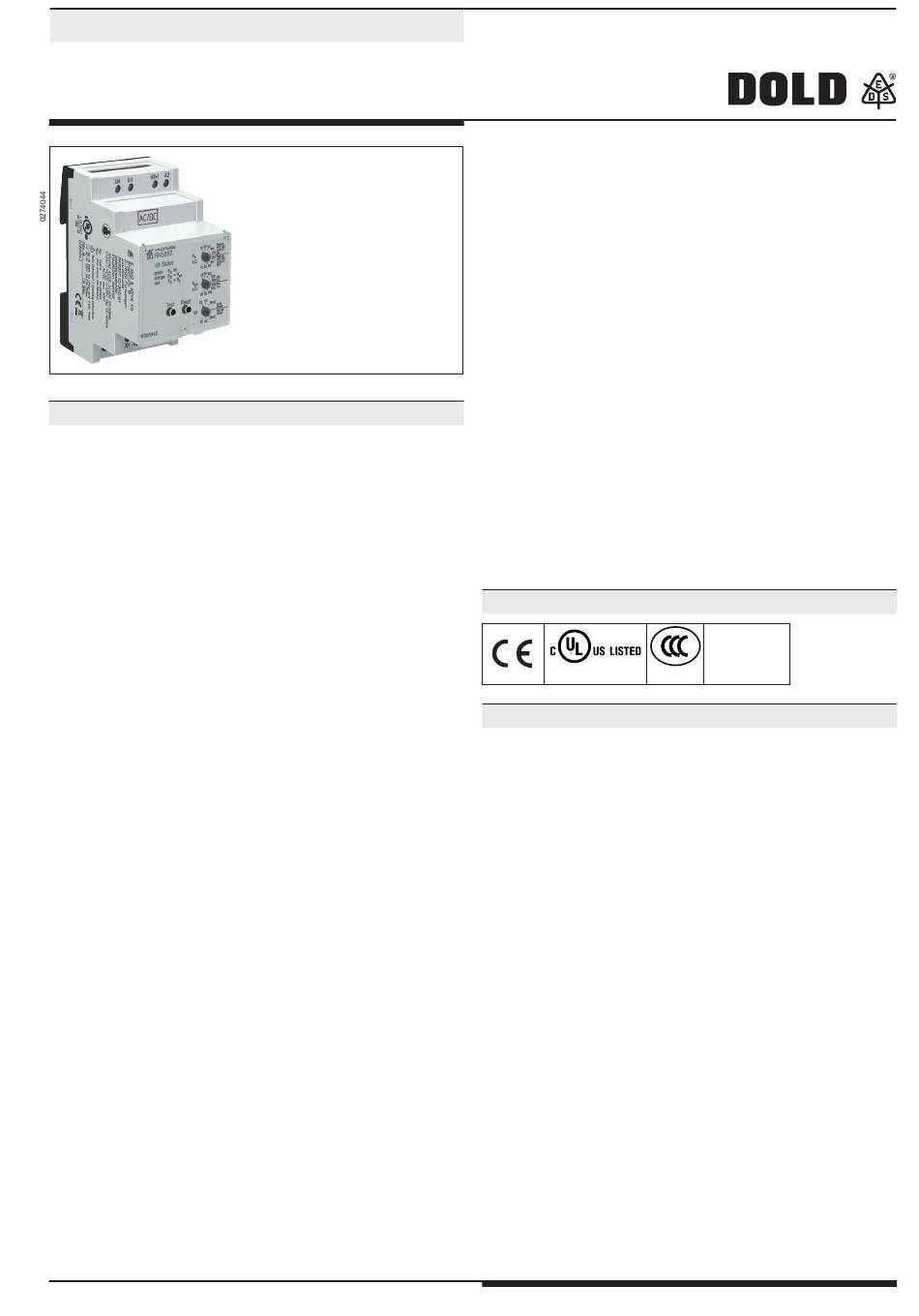

Produktbeschreibung

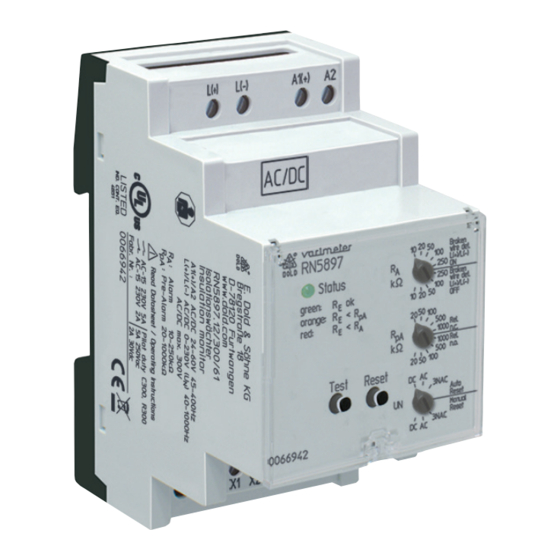

Der Isolationswächter RN 5897/300 der VARIMETER IMD Familie ist eine
normkonforme Lösung zur optimalen und zeitgemäßen Isolationsüberwa-
chung moderner IT-Systeme. Dabei ist das Gerät flexibel in AC-, DC- sowie
gemischten AC-/DC-Netzen einsetzbar. Die Geräteparametrierung und
die Einstellung der Ansprechwerte erfolgt einfach und bedienerfreund-
lich über drei Drehschalter auf der Gerätefront. Über eine mehrfarbige
Gerätestatus-LED werden die Betriebszustände anwenderfreundlich
visualisiert. Durch eine plombierbare Klarsichtabdeckung kann das Gerät
gegen unerwünschte Manipulationen geschützt werden.
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
Ihre Vorteile
• Nach DIN VDE 0100-551 für mobile Stromerzeuger
• Vorbeugender Brand- und Anlagenschutz
• Erkennung von symmetrischen und unsymmetrischen Isolationsfehlern
• Universell einsetzbar in ungeerdeten AC-, DC-, AC/DC-Netzen
bis max. 300 V
• Einfache Einstellung der Ansprechwerte und Einstellparameter mittels
Drehschalter
• Für Netzableitkapazitäten bis 30 µF
• Überwachung auch bei spannungslosem Netz
• Messkreisüberwachung L(+)/L(-) auf Drahtbruch (abschaltbar)
• Schutzleiteranschlussüberwachung PE1/PE2 auf Drahtbruch
(nicht abschaltbar)
• Kein zusätzliches Vorschaltgerät erforderlich
Merkmale
• Isolationsüberwachung nach IEC/EN 61557-8
• 2 voneinander getrennt einstellbare Ansprechschwellen
(z.B. für Pre-Alarm und Alarm nutzbar)
• Einstellbereich 1. Ansprechwert (Pre-Alarm): 20 kΩ ... 1 MΩ
• Einstellbereich 2. Ansprechwert (Alarm): 10 kΩ ... 250 kΩ
• 2 Wechsler für Isolationsfehler-Pre-Alarm und Isolationsfehler-Alarm
• Arbeits- oder Ruhestromprinzip für Melderelais einstellbar
• Mit mehrfarbiger Gerätestatus-LED zur Anzeige des Betriebszustandes
• Automatischer und manueller Geräteselbsttest
• Alarmspeicherung wählbar
• Manipulationsschutz durch plombierbare Klarsichtabdeckung
• Externer Steuereingang für kombinierte Test-/Reset-Taste
• 3 Weitspannungsbereiche für die Hilfsspannung
• Baubreite 52,5 mm
Zulassungen und Kennzeichen
Canada / USA
A025518
Anwendungen
Isolationsüberwachung von:
• Ungeerdeten AC-, DC-, AC/DC-Netzen
• USV-Anlagen
• Netzen mit Frequenzumrichtern
• Batterienetzen
• Netzen mit Gleichstromantrieben
• Hybrid- und Batteriefahrzeugen
• Mobilen Stromerzeugern
1
AC/DC
26.02.20 de / 193A
