3‐4
Installation
Zuführschlauch, Luftschlauch und Erdleiter
anschließen
P/N 213866B
(Forts.)
HINWEIS: Der Konus wird nur in der Original‐Tribomatic‐Sprühpistole
verwendet.
6. Siehe Abbildung 3‐3. Vor dem Einbau eines Sprühkopfes in die Pistole
den Verteilerkonus (1) aus der Sprühkopfgrundplatte (2) mit einer Zange
herausziehen.
7. Siehe Abbildung 3‐2. Den Sprühkopf (5) mit einer Drehbewegung in das
Ende des Auflademodulgehäuses (4) einsetzen. Zum Sichern des
Sprühkopfes die Stellschrauben rundum am Rand des Auflademoduls
anziehen.
8. Abstand und Ausrichtung zwischen Pistole und Werkstück einstellen.
1

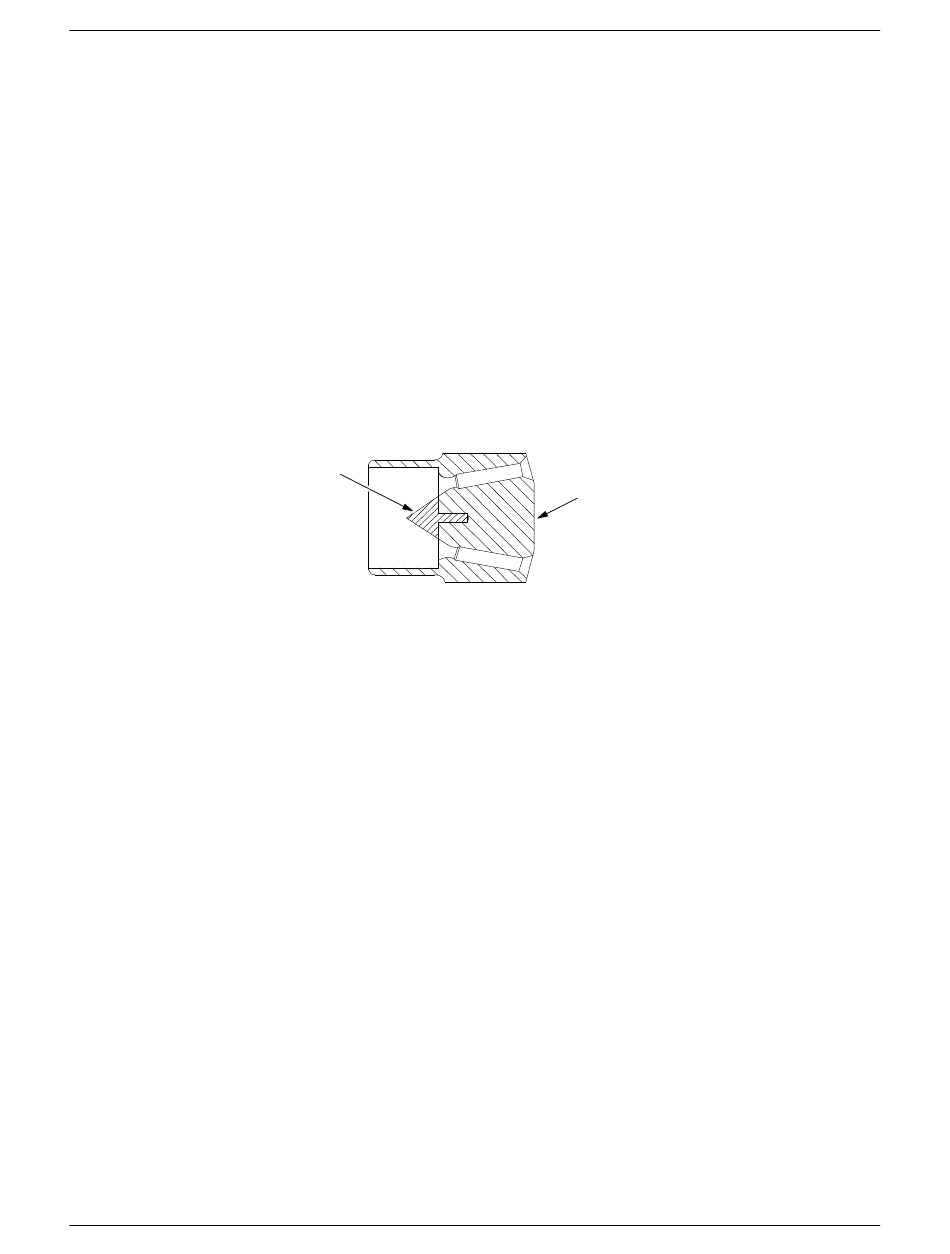

Abb. 3‐3
Verteilerkonus entfernen
1. Verteilerkonus
Betriebsanleitung 37‐34
2
2. Sprühkopfgrundplatte
E 2002 Nordson Corporation
1400406A
