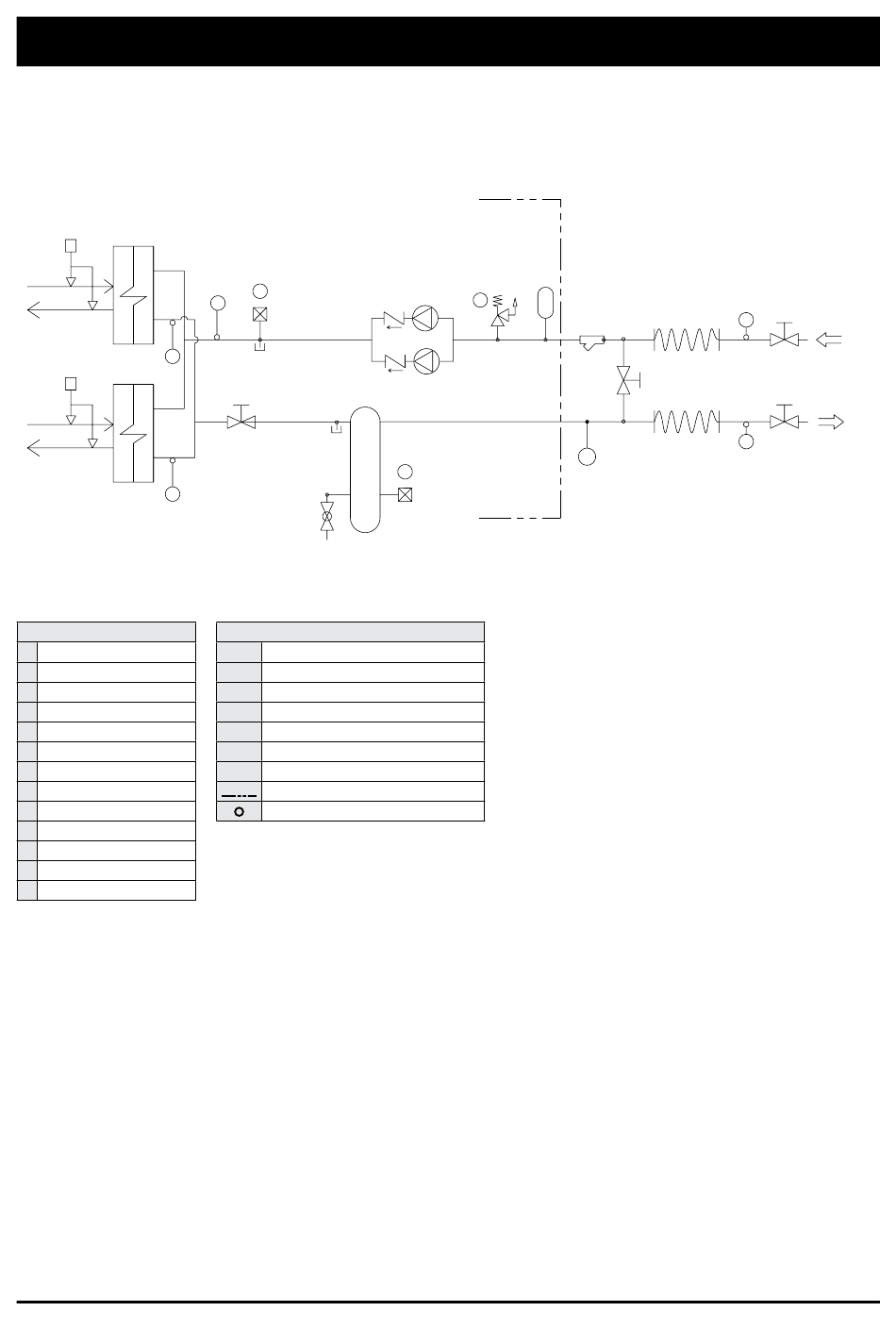

Hydraulikkreislauf - SYSCROLL 230-260-280 - R410A - Modell 2P+T
C
1
B
C
1
B
KOMPONENTEN
1 Plattenwärmetauscher
2 Pumpe
3 Ablassventil
4 Pufferspeicher
5 Wasserfilter
6 Rückschlagventil
7 Ausdehnungsgefäß
8 Druck-Messpunkt
9 Wasser-Austritt
10 Wasser-Eintritt
11 Kugelabsperrhahn
12 Kompensatoren
13 Bypass-Ventil
4 - Installation (Fortsetzung)
D
A
8
11
8
4
3
Y
SICHERHEITS-/ KONTROLLEINRICHTUNGEN
A
Temperaturfühler Wassereintritt
B
Temperaturfühler Wasseraustritt
C
Wasser-Differenzdruckschalter
D
Entlüftungsventil
E
Wasser-Überdruckventil (6Bar)
FS
Strömungswächter
G
Thermometer
Trennung Gerät - Bauseite
Fühler
6
2
E
7
6
2
D
24
12
G
5
13
G
12
FS
11
IN
10
11
OUT
9
