MicroCoat MC800 Schmiersystem
Montage des Systems (Fortsetzung)
Ein/Ausbau von Durchflussregler/
Blindstopfen am Verteiler
Vor Durchführung von Wartungsarbeiten
Systemdruck abschalten und sicherstellen, dass der
Druck im Vorratsbehälter auf "Null" steht.
Zur Entfernung eines Blindstopfens bzw.
Durchflussreglers Stellschraube an der Unterseite
des Verteilerblocks lösen und Blindstopfen bzw.
Durchflussregler aus dem Verteilerblock herausziehen.
HINWEIS: Zur leichteren Entfernung des Blindstopfens
bzw. Durchflussreglers diesen ggfs. beim Herausziehen
im Uhrzeigersinn drehen. Dadurch lockert sich die
O-Ring-Dichtung. Der Durchflussregler muss erst
vollständig geschlossen sein, damit er sich im Verteiler
dreht.
Steuereinheit einrichten
1.
Platzieren Sie zunächst die Steuereinheit und den Vorratsbehälter außerhalb von Verkehrsflächen und stellen
Sie den Vorratsbehälter so auf, dass er sich leicht befüllen lässt.
2.
Den Schalter Systemdruck (System Pressure) in Stellung Off bringen und den Betriebsartenschalter in die Auto/
Run – Position.
3.
Gemäß Darstellung auf Seite 19 einen Filterregler (fünf Mikrometer µm) mit der Anlagenluftzufuhr verbinden.
Die beiden mit dem Steuergerät gelieferten 8 mm Schläuche (weiß und schwarz) mit den farblich markierten
Anschlüssen für Dauerluftzufuhr (konstante Luftzufuhr, schwarz 8 mm) bzw. der Steuerluftzufuhr vom
Magnetventil (Steuerlufteingang vom Magneten; weiß 8 mm) auf der Rückseite der Steuereinheit verbinden.
(Nur MC800-PV)
4.
den Hilfsanschluss auf der Rückseite des Controllers an (siehe Abbildung auf Seite 20).
Steuerluft-Magnetventil verbinden
WICHTIG: Während die Presse stanzt, muss das Magnetventil ständig geöffnet bleiben, um einen anhaltenden
Sprühvorgang des MicroCoat-Systems zu gewährleisten. Diese Funktion kann durch Verdrahtung des Magnetventils
mit dem Steuerstromkreis der Presse sichergestellt werden.
Um richtige Luftverteilung und -Steuerung zu erreichen, muss ein Druckluft-Magnetventil mit dem weißen Schlauch,
der zum Steuerluftanschluss führt, verbunden werden.
1.
Das passende Drei-Wege-Magnetventil auswählen. Durchfluss muss bei 4,14 bar (60 psi) mindestens
0,06 m
/min (2,0 cfm) erreichen.
3
2.
Steuerluftschlauch an passender Stelle durchschneiden und Magnetventil wie abgebildet einbauen.
3.
Magnetventildrähte mit dem Steuerstromkreis der Presse verbinden.
18
www.nordsonefd.com/de info.de@nordsonefd.com
VORSICHT
Schließen Sie den Hilfs-Düsenlufteingang (schwarz, 8 mm) von der Hauptluftversorgung an
+49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

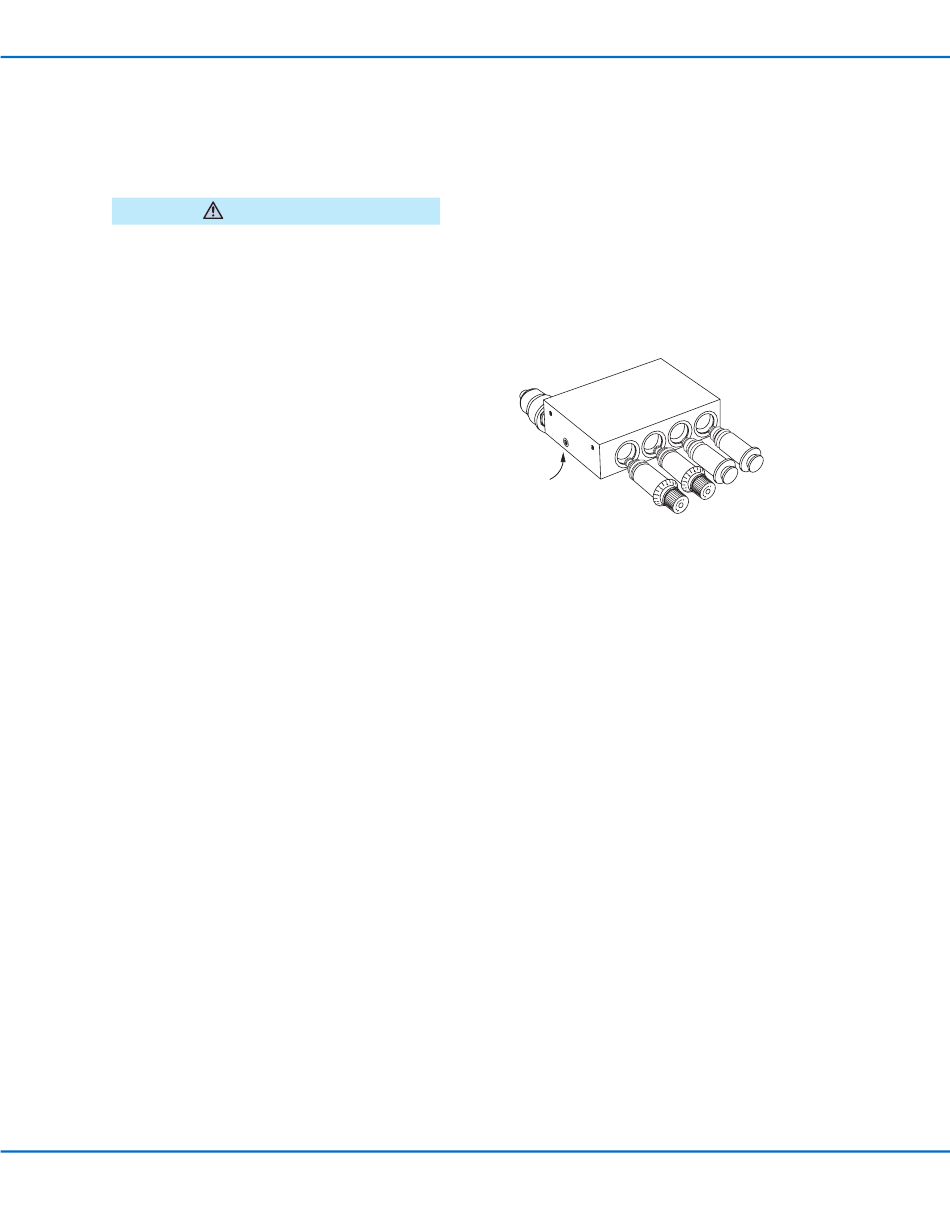

Zum Einsetzen eines neuen Durchflussreglers O-Ringe
am Durchflussregler mit dem Pressenöl schmieren.
Dann Durchflussregler im Uhrzeigersinn in den Verteiler
eindrehen, bis er richtig sitzt. Weiterdrehen bis die Null
am Durchflussregler in Höhe der Null auf dem Verteiler
steht. Stellschraube am Verteilerblock fest anziehen.
Stellschraube
am Verteilerblock
