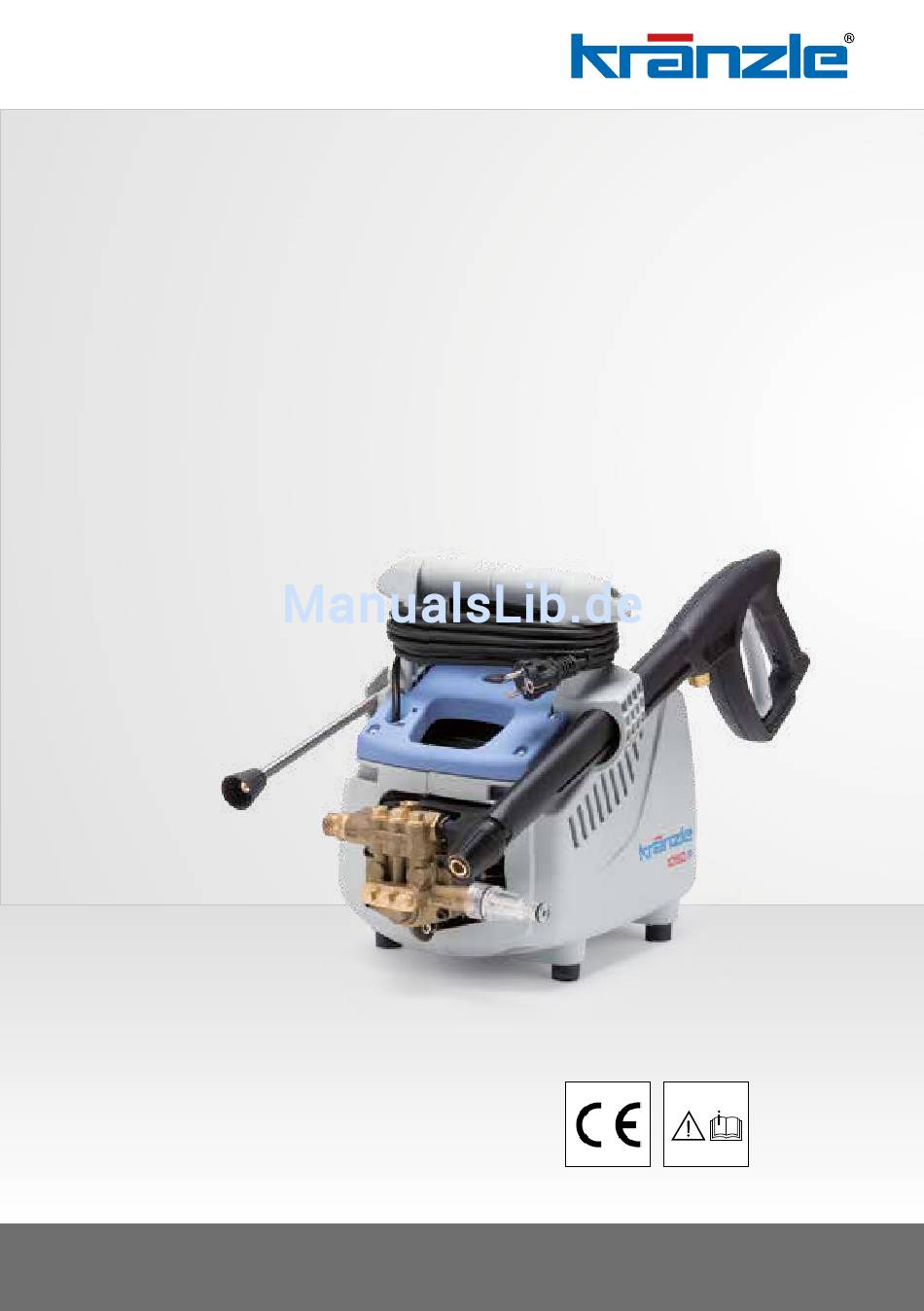

- Seite 1 Original-Betriebsanleitung - D - Hochdruckreiniger K 1050 P Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer aufbewahren. www.kraenzle.com...
-
Seite 2: Technische Daten
Vielzahl von Details markieren in der Summe den Unterschied in Leistung, Sicherheit und Langlebigkeit. Um den Umgang mit dem Gerät zu erleichtern, erläuten wir Ihnen den K1050 P auf den nachfolgenden Seiten. Technische Daten K 1050 P Arbeitsdruck 130 bar (13 MPa) Düsengröße 25 030 Max. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ..............2 Inhaltsverzeichnis ..............3 Gerätebeschreibung .............. 4 Verwendete Bildzeichen ............6 Allgemeine Vorschriften ............7 Sicherheitshinweise .............. 8 Funktionshinweise ............... 11 Inbetriebnahme ..............15 Außerbetriebnahme ............19 Kleine Reparaturen selbstgemacht ........20 EG-Konformitätserklärung ........... 24 Schaltplan ................25 Gewährleistung ..............26 Notizen ................. -
Seite 4: Gerätebeschreibung

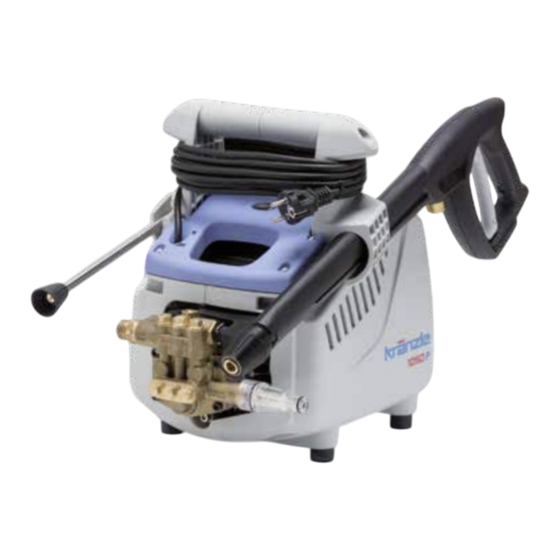

Gerätebeschreibung Aufbau Der KRÄNZLE K 1050 P - Hochdruckreiniger ist eine tragbarer Maschine mit einem ausgereiften Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen. 1 Ergonomisch geformter Tragegriff 2 Pumpenkopf aus Messing 3 Start-Stop Schalter mit Druckentlastung für HD-Schlauch... -
Seite 5: Das Haben Sie Gekauft
Gerätebeschreibung Das haben Sie gekauft 1. KRÄNZLE-Hochdruckreiniger K 1050 P 2. Sicherheits-Abschaltpistole mit Isohandgriff und Steckkupplung 3. Flachstrahldüse mit Edelstahlrohr und Stecknippel Original-Betriebsanleitung - D - Hochdruckreiniger K 1050 P 4. Betriebsanleitung Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer 5. -
Seite 6: Verwendete Bildzeichen
Bei Nichtbeachtung dieses Hinweises kann es zu Umwelt- schäden führen. Hinweis zur Benutzung des Gerätes, dass bei nicht einhalten zu übermäßigen Verschleiß oder zum Totalausfall des K 1050 P führen kann. Warnung! Bei Nichtbeachtung dieses Hinweises kann es zu schweren Verletzungen kommen! Auf dem Gerät verwendete Bildzeichen... -
Seite 7: Allgemeine Vorschriften
Allgemeine Vorschriften Einsatzbereich Den Hochdruckreiniger ausschließlich nur zum Reinigen mit Hochdruckstrahl, ohne Reinigungsmittel oder mit Reinigungsmittel, verwenden. Der Hochdruckreiniger ist nur für den Einsatz im privaten Umfeld konzipiert. Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind vom Anwender zu beachten! Prüfungen Der Hochdruckreiniger ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu überprüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Das Bedienpersonal muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Gummistiefel, Schutzbrille, Kopfbedeckung, usw. tragen. Es ist verboten, das Gerät im Beisein von Personen ohne ausreichende Schutzkleiung zu betreiben! Asbesthaltige und andere Materialien, die gesundheitsgefährdene Stoffe enthalten, dürfen nicht abgespritzt werden! Niemals lösungsmittelhaltige Flüssigkeiten wie Lackverdünnungen, Benzin, Öl oder ähnliche Flüssigkeiten versprühen! Durch den Hochdruckstrahl können Beschädigungen an dem zu reinigenden Objekt... -
Seite 9: Sicherheitshinweise / Das Ist Verboten
Sicherheitshinweise / Das ist verboten! Kinder und nicht unterwiesene Personen dürfen den Hochdruckreiniger nicht benutzen! Den Hochdruckreiniger nicht absprühen! Den Hochdruckreiniger nicht dem Sprüh- nebel des Hochdruckstrahles aussetzen! Den Wasserstrahl nicht auf Steckdosen oder andere elektrische Einrichtungen richten! Alle im Arbeitsbereich befindlichen stromführenden Teile müssen Spritzwas- sergeschützt sein. - Seite 10 Sicherheitshinweise / Das ist verboten! Wasserstrahl nicht auf Personen oder Tiere richten! Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf andere, auch nicht, um Kleidung oder Schuhe zu reinigen. Elektrische Kabel nur in einwandfrei- em Zustand verwenden! Kabel nicht beschädigen (zerren, quet- schen, Überfahren,...) oder unsach- gemäß...
-
Seite 11: Funktionshinweise
Funktionshinweise Was Sie unbedingt beachten müssen: Problem Wassermangel Wassermangel kommt häufiger vor als man denkt. Je leistungsstärker ein Hochdruck- reiniger ist, umso größer ist die Gefahr, dass zu wenig Wasser zur Verfügung steht. Bei Wassermangel entsteht in der Pumpe Kavi- tation (Wasser-Gas-Gemisch), was in der Regel nicht oder zu spät bemerkt wird. -
Seite 12: Elektroanschluss
Funktionshinweise Problem Strommangel Sind in Ihrer Leitungsumgebung gleichzeitig zu viele Stromabnehmer am Netz, kann die zur Verfügung stehende Spannung sowie die Stromstärke deutlich sinken. In der Folge läuft der Motor des Hochdruckreinigers nicht an oder brennt durch. Die Stromver- sorgung kann auch mangelhaft sein, wenn das Stromkabel zu lang oder zu dünn ist. -
Seite 13: Wasser- Und Reinigungs-/Pflegemittelsystem
Funktionshinweise Wasser- und Reinigungs-/Pflegemittelsystem Das Wasser muss unter Druck der Hochdruckpumpe zugeführt werden. Das Wasser wird dann von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Die Umwelt-, Abfall- und Gewässerschutz-Vorschriften sind vom Anwender zu beachten! Strahlrohr mit Sicherheits-Abschaltpistole Die Sicherheits-Abschaltpistole ermöglicht den Betrieb der Maschine nur bei... -
Seite 14: Hochdruckschlauchleitung Und Spritzeinrichtung
Funktionshinweise Motorschutzschalter Der Motor wird durch einen in der Motorwicklung eingebauten Übertemperatur- schalter vor Überlastung geschützt. Bei Überlastung oder Blockieren des Motors schaltet der Übertemperaturschalter den Motor ab. Bei wiederholtem Abschalten des Motors durch den Übertemperaturschalter Störungsursache beseitigen. Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrenntem Hochdruckreiniger, d. -
Seite 15: Inbetriebnahme
Bei dem Transport der Maschine, durch tragen, ist auf das Gewicht des Gerätes zu achten, die in den Technischen Daten nachzulesen sind. Der K 1050 P darf nicht in feuer- und explosionsgefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Der Hochdruckreiniger darf nicht unter Wasser betrieben werden. - Seite 16 Inbetriebnahme Hochdruckschlauch an die Sicherheits- abschaltpistole aufstecken. Hochdruckschlauch an der Sicherheits- abschaltpistole fest und druckdicht verschrauben. Die Sicherungshülse der Pistole erst zurückziehen, dann die Lanze in die Steckkupplung der Pistole stecken. Nach Einstecken der Lanze die Siche- rungshülse loslassen und auf einen sicheren Sitz der Lanze achten.
- Seite 17 Inbetriebnahme Vor jeder Inbetriebnahme Wasserein- gangssieb auf Sauberkeit überprüfen. Wenn der innenliegende Filter ver- schmutzt ist, Filter demontieren und Schritt 7.1 durchführen. 7.1 Bei Verschmutzung, das Sieb heraus- nehmen und mit den den restlichen Teilen unter klarem Wasser gründlich ausspülen und reinigen. Beim Sieb auf Beschädigungen achten.
- Seite 18 Inbetriebnahme Stromanschluss herstellen. K 1050 P 230 V ~ , 9,6 A, 50 Hz Die Steckdose muss netzseitig mit 16 A abgesichert sein. Stecker oder stromführende Teile nicht mit nassen oder feuchten Händen berühren. 10. Hochdruckreiniger bei geöffneter Sicherheits-Abschaltpistole einschalten.
-
Seite 19: Außerbetriebnahme
Außerbetriebnahme 1. Hochdruckreiniger ausschalten 2. Wasserzufuhr sperren 3. Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist 4. Sicherheits-Abschaltpistole verriegeln 5. Wasserschlauch von der Sicherheits-Abschaltpistole abschrauben 6. Pumpe entleeren: Motor für ca. 10 Sekunden einschalten 7. Netzstecker ziehen 8. Hochdruckschlauch säubern und ohne Schlingen aufrollen 9. -
Seite 20: Kleine Reparaturen Selbstgemacht
Kleine Reparaturen selbstgemacht Problem: Aus der Düse kommt kein Wasser und Pumpe läuft. Ursache: Höchstwahrscheinlich ist die Düse verstopft. Aus der Lanze kommt kein oder nur sehr wenig Wasser. Vorgehensweise: Schalten Sie den Hochdruckreiniger ab. Ziehen Sie den Netzstecker. Betätigen Sie zum Druckabbau kurz die Sicherheits- Abschaltpistole. - Seite 21 Kleine Reparaturen selbstgemacht Problem: Aus der Düse kommt ein unregelmäßiger Strahl. Ursache: Möglicherweise sind die Ventile verschmutzt oder verklebt. Aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert. Vorgehensweise: Schrauben Sie nacheinander alle 6 Ventile auf. (vertikal und horizontal in 3-er Reihe angeordnete Messingsechskantschrauben) Entnehmen Sie die Schraube mit Ventil- körper samt O-Ring.
-
Seite 22: Mögliche Ursache
Kleine Reparaturen selbstgemacht Problem: Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich die Maschine ständig ein und aus. Mögliche Ursache 1: Leckage. Nach dem Schließen der Sicherheitsabschalt- pistole muss sich die Maschine abschalten. Wenn die Abschaltung nicht erfolgt, kann Leckage an der Pumpe, am Druckschalter, am Hochdruckschlauch, oder an der Sicher- heitsabschaltpistole die Ursache sein. - Seite 23 Kleine Reparaturen selbstgemacht Problem: Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich die Maschine ständig ein und aus. Mögliche Ursache 2: Rückschlagventil defekt. Vorgehensweise: Hochdruckreiniger ausschalten, Netz stecker ziehen. Wasserzufuhr sperren. Pumpenausgang aufschrauben. Rückschlagkörper entnehmen und den O-Ring auf Verschmutzung oder Beschädi- gung überprüfen.
-
Seite 24: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, dass die Bauart der Hochdruckreiniger: Kränzle 1050 P Nenndurchfluss: 450 l/h techn. Unterlagen liegen bei: Fa. Josef Kränzle GmbH & Co. KG, Manfred Bauer, Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und Maschinenrichtlinie 2006/42/EG deren Änderungen für EMV-Richtlinie 2004/108/EG Hochdruckreiniger einhalten: Lärmrichtlinie 2005/88/EG,... -
Seite 25: Schaltplan
Schaltplan Kondensator 35 µF Klemme Motor mit Über- temperaturschalter... -
Seite 26: Gewährleistung
Gewährleistung Gewährleistung Unsere Gewährleistungspflicht gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Gewährleistung. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Gewährleistungsbestimmungen. Gewährleistung besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Zubehörteilen und Original-Kränzle-Ersatzteilen. Es gelten die für das jeweilige Land gesetzlich festgelegten Verjährungsfristen für gesetzliche Mängelansprüche. -
Seite 27: Notizen
Notizen... -
Seite 28: Ersatzteilliste
Ersatzteilliste Komplettaggregat... - Seite 29 K 1050 P Pos. Bezeichnung Stück Art.-Nr. Seitenschale 49.170 Abdeckung 49.171 Gummi-Metall-Anschlagpuff er 25 x 30 Ø5,2 49.010 Kunststoff schraube 5x14 43.426 Kunststoff schraube 5x30 43.418 Kunststoff schraube 5x20 50.157 Kabelklemme 43.431 Schraube 3,5 x 14 44.525 Schlauch NW 6 8 m 41.054 1...
-
Seite 30: Ersatzteilliste Motor
Ersatzteilliste Motor... - Seite 31 K 1050 P Pos. Bezeichnung Stück Art.-Nr. Motor 230V / 50 Hz komplett ohne Elektrik 49.260 Haube Luftführung 49.283 Motor-Lager B-Seite 6203 49.288 Motor-Lager A-Seite 7304 41.027 Öldichtung 25 x 35 x 7 41.024 Lüfterrad 49.281 Wellensicherungsring 17 x 1 49.282...
-
Seite 32: Ersatzteilliste Getriebeteil
Ersatzteilliste Getriebeteil... - Seite 33 K 1050 P Pos. Bezeichnung Stück Art.-Nr. Gehäuseplatte 49.200 Öldichtung 12 x 20 x 5 43.081 O-Ring 78 x 2 49.201 Plungerfeder 49.203 Federdruckscheibe Ø12mm 49.219 Plunger 12 mm AC mit Wellensicherungsring 49.209 Wellensicherungsring Ø12mm 49.230 Taumelscheibe 10,0° 49.202-10,0 Öleinfüllschraube 43.437...
-
Seite 34: Ersatzteilliste Druckschalter
Ersatzteilliste Druckschalter... - Seite 35 K 1050 P Pos. Bezeichnung Stück Art.-Nr. Rückschlagkörper 14.122 Rückschlagfeder 14.120 Ausgangsteil 49.232 O-Ring 6 x 3 49.234 O-Ring 16 x 2 13.150 O-Ring 6,0 x 2,5 49.233 Schraube 2,9 x 13 12.292 Start-/Stop-Ventil komplett 49.240 Mikroschalter mit Gehäuse kpl.
-
Seite 36: Ersatzteilliste Ventilgehäuse
Ersatzteilliste Ventilgehäuse 19.1... - Seite 37 K 1050 P Pos. Bezeichnung Stück Art.-Nr. Ventilgehäuse 49.204 Ventilstopfen mit integr. Ventil 43.066 O-Ring 10 x 2 43.068 O-Ring 12 x 2 15.005 1 Dichtstopfen M 8 x 1 13.158 Dichtstopfen M 10 x 1 43.043 Distanzring mit Abstützung 49.205...
-
Seite 38: Ersatzteilliste Lanze Mit Pistole
Ersatzteilliste Lanze mit Pistole Pos. Bezeichnung Stück Art.-Nr. Pistolenschale rechts + links 12.450 Schraube 3,5 x 14 44.525 Düsenschutz Jet-Düse 26.021 Reparatursatz M2000 Midi-Mechanik 12.461... -
Seite 39: Ersatzteilliste Schmutzkiller (Optional)
Ersatzteilliste Schmutzkiller (Optional) Pos. Bezeichnung Stück Art.-Nr. Sprühkörper 41.950 O-Ring 16 x 2 40.016 1 Schutzkappe 41.952 Kappe hinten für Schmutzkiller 03 41.953-03 Reparatursatz Schmutzkiller 03 41.955-03... - Seite 40 Ingrid Kränzle GmbH Elpke 97 33605 Bielefeld (Germany) Telefon: +49 (0) 521 / 9 26 26-0 Telefax: +49 (0) 521 / 9 26 26-40 info @ kraenzle.com Made Germany www.kraenzle.com...
