ES4350.1 Carrier Board
DIP-Switch
1 1 1 1 1 1 1 1 255
0 0 0 0 0 0 0 1
0 0 0 0 0 0 1 0

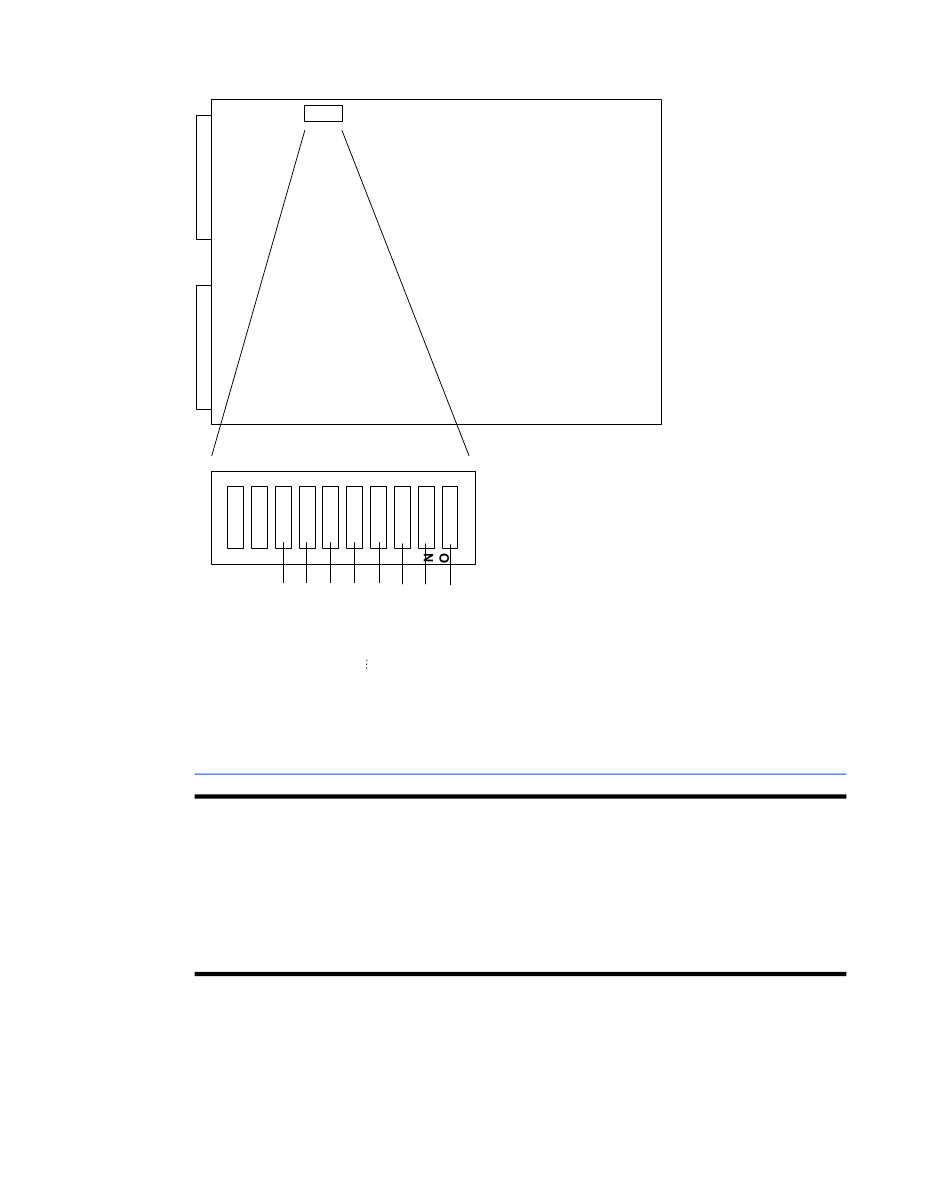

Abb. 1-8
DIP-Schalter zur Erstellung der logischen Adresse
Stromversorgung
Stromaufnahme
ES4320
Lötseite
'1'
Logik
'0'
Dynamic Configuration (default)
Static Config.: LA = 0x1
1
Static Config.: LA = 0x2
2
1 A @ +5 V DC (+5% - 2.5%)
0,01 A @ +12 V DC (+5% -3%)
0,01 A @ -12 V DC (+5% -3%)
0,2 A @ +24 V DC (+5% - 3%)
0 A @ -24 V DC (+5% - 3%)
0,15 A @ -5,2 V DC (+3% -5%)
0,045 A @ -2 V DC (+5% -5%)
