- Seite 1 368/368 FC 369/369 FC AC Leakage Current Clamp Bedienungshandbuch November 2015 Rev. 1, 6/19 (German) ©2015-2019 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies...
-
Seite 2: Beschränkte Garantie Und Haftungsbegrenzung
Unfälle, Nachlässigkeit, Mißbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Garantie im Namen von Fluke zu erweitern. Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich an das nächstgelegene Fluke-Service-Center, um Informationen zur Rücksendeautorisierung zu erhalten, und senden Sie das Produkt anschließend mit einer... -
Seite 3: Inhaltsverzeichnis
Kontaktaufnahme mit Fluke ........ - Seite 4 368/368 FC/369/369 FC Bedienungshandbuch...
-
Seite 5: Einführung

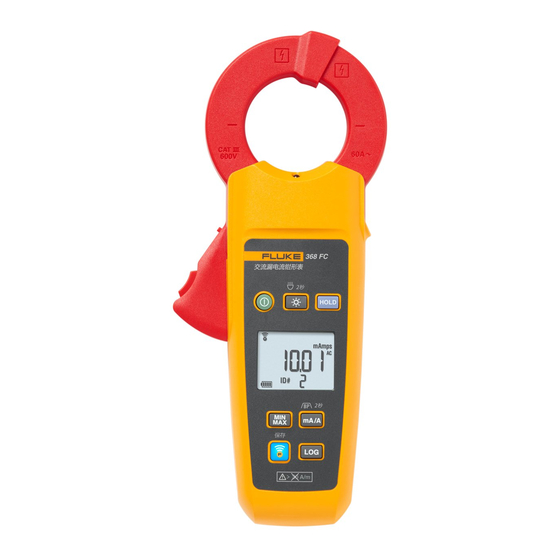

Einführung Die 368/368 FC und 369/369 FC AC Leakage Current Clamp (im Folgenden „Produkt“) sind tragbare Geräte zur Messung von Leckstrom (Wechselstrom). Prinzip der Leckstrommessung Basierend auf dem Prinzip der elektromagnetischen Induktion hat das Produkt einen ringförmigen Stromwandler aus einem Metallkern und einer Spulenwicklung. Der Stromwandler tastet das Magnetfeld ab, das durch den Strom oder durch die Vektorsumme der Ströme, die durch den zu prüfenden Leiter... -
Seite 6: Kontaktaufnahme Mit Fluke
368/368 FC/369/369 FC Bedienungshandbuch Kontaktaufnahme mit Fluke Wählen Sie eine der folgenden Telefonnummern, um Fluke zu kontaktieren: • Technischer Support USA: +1-800-44-FLUKE (1-800-443-5853) • Kalibrierung/Instandsetzung USA: +1-888-99-FLUKE (1-888-993-5853) • Kanada: +1-800-36-FLUKE (1-800-363-5853) • Europa: +31 402-675-200 • Japan: +81-3-6714-3114 • Singapur: +65-6799-5566 •... -
Seite 7: Produktübersicht
Drücken Sie , um den Wechselstrombereich auszuwählen (mA oder A). Halten Sie die Taste 2 Sekunden lang gedrückt, um den Filter einzuschalten. 368 FC/369 FC: Daten protokollieren und Speicher leeren, siehe Produktfunktionen. 368 FC/369 FC: Ein-/Ausschalten der drahtlosen Verbindung von Fluke Connect™ mit einem Smartphone, siehe Produktfunktionen. - Seite 8 368/368 FC/369/369 FC Bedienungshandbuch Tabelle 1. Funktionen (forts.) Bedeutung Drücken Sie , um den minimalen, maximalen und Durchschnittsmesswert anzuzeigen. Nach dem Drücken erscheint auf der Anzeige. Drücken Sie , um die Anzeigenbeleuchtung einzuschalten. Halten Sie die Taste ...
- Seite 9 AC Leakage Current Clamp Produktübersicht Abbildung 1. Produkteigenschaften...
-
Seite 10: Die Anzeige
Filter ist aktiv und filtert Signale von 40 Hz bis 70 Hz. mA AC oder A AC Verbleibender Speicherplatz (368 FC und 369 FC) Identifkationsnummer des Produkts bei Verwendung mit Fluke Connect (368 FC und 369 FC). - Seite 11 AC Leakage Current Clamp Die Anzeige Abbildung 2. Anzeige...
-
Seite 12: Modus Für Den Manuellen Bereich
368/368 FC/369/369 FC Bedienungshandbuch Modus für den manuellen Bereich So aktivieren Sie den Modus für den manuellen Bereich: Drücken Sie bei ausgeschaltetem Produkt gleichzeitig die Tasten und . Halten Sie beide Tasten gedrückt, bis die Hintergrundbeleuchtung aufleuchtet (~2 s). -
Seite 13: Instandhaltung
Die Backenberührungsflächen auf Sauberkeit prüfen. Wenn Fremdmaterial vorhanden ist, schließen die Backen nicht korrekt und es treten Messfehler auf. Sicherstellen, dass der Bereich des Produkts korrekt eingestellt ist. Ersatzteile Die Ersatzteile sind in Tabelle 3 aufgeführt. Siehe Kontaktaufnahme mit Fluke für Bestellungen. Tabelle 3. Anzeige Beschreibung Fluke Teilenummer... -
Seite 14: Technische Daten
3 mA/30 mA/300 mA: automatische Wahl 3 A/30 A/60 A: automatische Wahl Batterie Typ ........... 2 AA IEC LR6 Alkaline Lebensdauer ........>150 Stunden ohne Hintergrundbeleuchtung und Beleuchtung Maximaler Leiterdurchmesser ....368: 40 mm, 369: 61 mm Automatische Abschaltung....15 Minuten nach letzter Schalterbetätigung... -
Seite 15: Elektrische Kenndaten
Technische Daten Abmessungen 369/369 FC (B x H x T) ....116 mm x 257 mm x 46 mm 368/368 FC (B x H x T) ....101 mm x 234 mm x 46 mm Gewicht 369/369 FC........600 g 368/368 FC........ -
Seite 16: Wechselstrommessung
368/368 FC/369/369 FC Bedienungshandbuch Wechselstrommessung Genauigkeit wird für 1 Jahr nach der Kalibrierung spezifiziert. Genauigkeit wird folgendermaßen angegeben: ±(% Messwert + Ziffer). 368/368 FC 369/369 FC TE/°C Bereich Auflösung Außerhalb Filter Ein Filter Aus Filter Ein Filter Aus 18 °C bis 28 °C... -
Seite 17: Umgebungsbedingungen
AC Leakage Current Clamp Technische Daten Umgebungsbedingungen Betriebstemperatur.......-10 °C bis +50 °C Lagertemperatur........-40 °C bis +60 °C Relative Luftfeuchtigkeit, Betrieb (ohne Kondensation) ......Nicht kondensierend (<10 °C) 90 % RH (10 °C bis 30 °C) 75 % RH (30 °C bis 40 °C) 45 % RH (40 °C bis 50 °C) Eindringschutz........IEC 60529: IP30 bei geschlossener Zange Betriebshöhe ........2000 m... -
Seite 18: Sicherheitsspezifikationen
368/368 FC/369/369 FC Bedienungshandbuch Klasse B: Geräte sind für die Verwendung in häuslichen Einrichtungen sowie für Einrichtungen, die direkt an das öffentliche Niederspannungsnetz angeschlossen sind, das private Haushalte versorgt. Wenn die Geräte an ein Testobjekt angeschlossen werden, kann es vorkommen, dass die abgegebenen Emissionen die von CISPR 11 vorgegebenen Grenzwerte überschreiten. -
Seite 19: Funkschnittstelle
Genauigkeit wird für 1 Jahr nach der Kalibrierung spezifiziert. Genauigkeit wird folgendermaßen angegeben: ±(% Messwert). Garantierte Genauigkeit für 50 Hz und 60 Hz. Typisch Max. Parameter Spezifikation 368/368 FC 369/369 FC 368/368 FC 369/369 FC IEC 61557-13 A Eigenunsicherheit 0,08 %... - Seite 20 368/368 FC/369/369 FC Bedienungshandbuch Typisch Max. Parameter Spezifikation 368/368 FC 369/369 FC 368/368 FC 369/369 FC IEC 61557-13 E11 (15 Hz bis 400 Hz) Magnetfeld 1,58 % 2,07 % 3,54 % 3,31 % 10 A/m Klasse 3 4,75 % 6,21 %...
-
Seite 21: Produktfunktionen
AC Leakage Current Clamp Produktfunktionen Produktfunktionen Automatische Abschaltung Auto Power Off Backlight Hintergrundbeleuchtung 2 Min 15 Min... - Seite 22 368/368 FC/369/369 FC Bedienungshandbuch...
-
Seite 23: Messung Measure
AC Leakage Current Clamp Produktfunktionen Messung Measure = Last Einphasiger Stromkreis mit zwei Leitern Einphasiger Stromkreis mit drei Leitern oder dreiphasiger Stromkreis mit drei Leitern Laststrommessung. Nur einen der Leiter durch die Zange führen ... - Seite 24 368/368 FC/369/369 FC Bedienungshandbuch Beleuchtung Spotlight...
- Seite 25 AC Leakage Current Clamp Produktfunktionen...
- Seite 26 368/368 FC/369/369 FC Bedienungshandbuch Fluke Connect™ Bluetooth-Verbindung mit FC Messgeräten Fluke Connect Connect CAPTURE...
- Seite 27 AC Leakage Current Clamp Produktfunktionen LOG Protokoll an/aus LOG on/off LOG...
- Seite 28 368/368 FC/369/369 FC Bedienungshandbuch Clear Memory Löschen des Speichers 5 sec...
