Siemens PAC3200 Funktionshandbuch

Bausteinbibliothek advanced process library for simatic pcs 7
Vorschau ausblenden Andere Handbücher für PAC3200:
Inhaltsverzeichnis

Werbung

Quicklinks

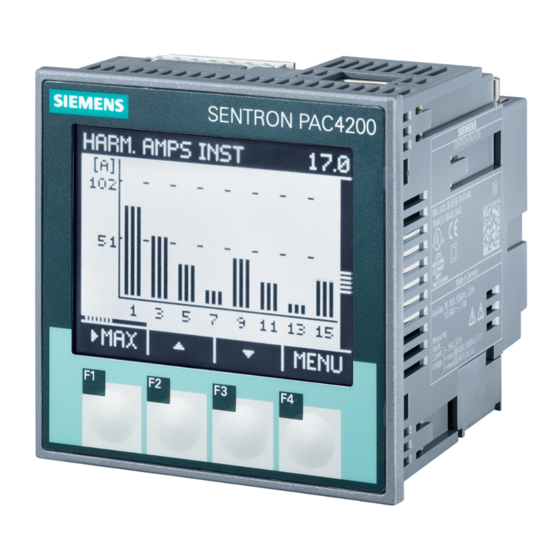

Advanced Process Library PAC3200 & PAC4200 for SIMATIC
PCS 7

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens PAC3200

Inhaltszusammenfassung für Siemens PAC3200

  • Seite 1 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7...

  • Seite 3: Bausteinbibliothek Advanced Process Library

    Grundlagen Diagnosebaustein PAC_DIA SIMATIC Treiberbaustein DrvPAC Messwertbaustein PAC3200 Bausteinbibliothek Advanced Process Library Messwertbaustein PAC4200 PAC3200 & PAC4200 for SIMATIC PCS 7 Messwertbaustein PACMnMx Funktionshandbuch Templates von PAC3200 & PAC4200 V3.0 04/2019 3ZW1012-00S27-0AB1...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Betriebsarten von PAC3200 ....................35 Funktionen von PAC3200 ....................35 Fehlerbehandlung von PAC3200 ..................45 Melden von PAC3200 ......................46 Anschlüsse von PAC3200 ....................48 Bedienen & Beobachten ....................65 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 6 Bedienen & Beobachten ....................172 Templates von PAC3200 & PAC4200................... 187 Allgemeines zu den Templates ..................187 Template PAC3200 ......................188 Template PAC3200_MnMx ....................188 Template PAC4200 ......................189 Template PAC4200_MnMx ....................190 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 7: Grundlagen

    Grundlagen Unterstützte Hardware Die Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 unterstützt die Erweiterungsmodule 7KM PAC PROFIBUS DP und 7KM PAC SWITCHED ETHERNET der Multifunktionsmessgeräte PAC3200 und PAC4200 ab Version V4.0 bzw. V2.1. 1.1.1 E/A-Konfiguration Für die Multifunktionsmessgeräte PAC3200 und PAC4200 wird folgende E/A-Konfiguration voreingestellt: ●...
  • Seite 8 Weckalarm-OB zugeordnet ist, in dem der Treiberbaustein DrvPAC aufgerufen wird. Der Parametereingang des Treiberbausteins DrvPAC muss mit der Anfangsadresse AddrIn der Eingänge des Basistyps 1 parametriert werden. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 9: Hardwarekonfiguration

    Hardwarekonfiguration Das Treiberkonzept für die Multifunktionsmessgeräte PAC3200 und PAC4200 berücksichtigt sowohl den Betrieb des PAC3200 / PAC4200 als DP-Slave direkt am DP-Mastersystem als auch hinter einem DP/PA-Link in einem H-System. Darüber hinaus können Sie die Multifunktionsmessgeräte PAC3200 und PAC4200 auch über PROFINET IO in SIMATIC PCS 7 einbinden.
  • Seite 10 1.1 Unterstützte Hardware Wenn die Multifunktionsmessgeräte PAC3200 bzw. PAC4200 in einem H-System hinter einem DP/PA-Link betrieben werden, muss das PAC3200 / PAC4200 als DPV0-Slave konfiguriert werden. Alle azyklischen Dienste und Alarme werden ausgeschaltet. D. h., das Gerät liefert keine Diagnosealarme mehr und es können keine Datensätze vom Gerät gelesen werden.

  • Seite 11: 1.2 Parametrierbares Verhalten Über Den Anschluss Feature

    Grundlagen 1.2 Parametrierbares Verhalten über den Anschluss Feature Parametrierbares Verhalten über den Anschluss Feature Die Messwertbausteine PAC3200, PAC4200 und PACMnMx haben zwei Eingänge mit der Bezeichnung . Über diese Eingänge können Sie verschiedene Feature Feature2 Verhaltensweisen der Bausteine beeinflussen. Bits sind in folgender Reihenfolge belegt:...

  • Seite 12: Anlaufverhalten Festlegen

    = 1) nicht in ihrer vorherigen Betriebsart weiterlaufen. Standardeinstellung: 0 Bit = 0: Starten des Bausteins in der Betriebsart "Ein" Bit = 1: Starten des Bausteins in der zuletzt vorgeherrschten Betriebsart Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 13: Verhalten Für Die Betriebsart "Außer Betrieb

    Über dieses Bit legen Sie fest, welcher Gerätetyp verwendet wird. Feature Standardeinstellung: 0 Bit = 0: Das PAC3200 wird eingesetzt. Bit = 1: Das PAC4200 wird eingesetzt. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 14: Konfiguration Automatisch Lesen

    Bit legen Sie fest, ob die Konfigurationsdaten bei Neustart der Feature Steuerung (OB100) oder Wiedererreichbarkeit des Multifunktionsmessgeräts PAC3200 / PAC4200 über den PROFIBUS / PROFINET IO (OB86, Rackwiederkehr) automatisch ausgelesen werden. Wenn die Multifunktionsmessgeräte PAC3200 bzw. PAC4200 in einem H-System hinter einem DP/PA-Link angebunden sind, können die Konfigurationsdaten nicht gelesen werden.

  • Seite 15: Quittierungs- Und Fehlerstatus Des Meldeaufrufs Aktualisieren

    Die örtliche Bedienberechtigung stellen Sie instanzspezifisch ein. D. h., Bausteininstanzen werden unabhängig voneinander für eine Bedienung auf einem Bedienplatz freigegeben oder gesperrt . Standardeinstellung: 0 Bit = 0: Deaktiviert Bit = 1: Aktiviert Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 16: Unterdrücken Aller Meldungen

    Feature Grenzwertausgängen ausgegeben wird. LimX_Act Standardeinstellung: 0 Bit = 0: Ausgabewert des Grenzwertausgangs = 1 (1 aktiv) Bit = 1: Ausgabewert des Grenzwertausgangs = 0 (0 aktiv) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 17: Unterdrücken Der Meldung "Spannung Übersteuert

    Bit legen Sie fest, ob die Meldung des Bausteins unterdrückt wird. Feature2 Standardeinstellung: 0 Bit = 0: Prozessmeldung wird nicht unterdrückt. Bit = 1: Prozessmeldung wird unterdrückt. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 18 Grundlagen 1.2 Parametrierbares Verhalten über den Anschluss Feature Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 19: Diagnosebaustein Pac_Dia

    PAC4200. Die Diagnoseinformationen des PAC3200 / PAC4200 werden an die Bausteine MOD_PAX0 / MOD_PAL0 und DrvPAC weitergegeben. Der Baustein PAC_DIA bildet den Quality Code (Signalstatus) des PAC3200 / PAC4200 und leitet diesen an den Baustein MOD_PAX0 / MOD_PAL0 und DrvPAC weiter.

  • Seite 20: Funktionen Von Pac_Dia

    Wenn das PAC3200 / PAC4200 einen Diagnosealarm auslöst, liest die Systemfunktion RALRM (SFB54) die gerätespezifischen Diagnosedaten aus. Da das PAC3200 / PAC4200 in einem H-System hinter einem DP/PA-Link auf DPV0-Betrieb umschaltet, können die gerätespezifischen Diagnosedaten nicht gelesen werden. Die gelesenen Informationen werden an den Baustein MOD_PAX0 / MOD_PAL0 und den Baustein DrvPAC übergeben und dort ausgewertet.

  • Seite 21: Fehlerverhalten Von Pac_Dia

    Wenn vom Baustein eine falsche Modul-ID der angeschlossenen Baugruppe ausgelesen wird oder das Gerät nicht vorhanden ist, wird der Ausgang gesetzt. QMODF Redundanzverlust Bei Einsatz des Multifunktionsmessgeräts PAC3200 / PAC4200 in einem H-System wird bei einem Redundanzverlust der Ausgang oder gesetzt. RACK1ERR...

  • Seite 22: 2.4 Anschlüsse Von Pac_Dia

    PN-IO-System 1 ID (100 … 115) SUBN2ERR 1 = Fehler im redundanten DP-Mastersystem / Fehler BOOL im PN-IO-Gerät 2 Durchgangsparameter Parameter Beschreibung Vorbesetzung ACC_ID 1 = Neue Einstellungen übernehmen BOOL Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 23: Ausgangsparameter

    1 = Baugruppenträger-Fehler BOOL QUALITY Quality Code (Signalstatus) des Geräts BYTE 16#00 RACK1ERR 1 = Fehler im primären DP-Mastersystem BOOL RACK2ERR 1 = Fehler im redundanten DP-Mastersystem BOOL Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 24 Diagnosebaustein PAC_DIA 2.4 Anschlüsse von PAC_DIA Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 25: Treiberbaustein Drvpac

    Arbeitsweise Der Baustein liest und schreibt zyklisch alle zyklischen Daten eines Multifunktionsmessgeräts PAC3200 / PAC4200 von und in das Prozessabbild. Der Baustein liest und schreibt azyklische Daten des PAC3200 / PAC4200 von und in das Gerät. Projektierung Bauen Sie den Baustein im CFC-Editor in einen zyklischen Weckalarm-OB (OB30 bis OB38) ein.

  • Seite 26: Funktionen Von Drvpac

    Multifunktionsmessgeräts PAC3200 / PAC4200 müssen Sie an den Eingangsparameter schreiben. AddrIn Für den Baustein DrvPAC gibt es Vorlagen (Templates) für Messstellentypen in der Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 als Beispiel. Beispiel für Messstellentyp: ● Templates von PAC3200 & PAC4200 (Seite 187) Anlaufverhalten Der Baustein besitzt kein Anlaufverhalten.
  • Seite 27 Ungültige Aktion (Schreibschutz aktiv) 16#000B INVALACTION Ungültige Daten für Datensatz 47 16#002F INVALDR47 Ungültige Daten für Datensatz 48 16#0030 INVALDR48 Ungültige Daten für Datensatz 207 16#00CF INVALDR207 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 28: Signalstatus Für Messwerte

    Ein übergeordneter Fehler wird an dem Ausgangsparameter mit 1 angezeigt, wenn der QCsf Signalstatus im HighWord des Eingangsparameters einen Wert verschieden von 16#80 Mode oder 16#20 annimmt oder der Eingang gesetzt wird. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 29: Anschlüsse Von Drvpac

    Eingangsadresse der Status der Digitaleingänge des Erweiterungsmoduls PAC 4DI/2DO Output : INT Ausgangsadresse von Basistyp 1 END_STRUCT Durchgangsparameter Parameter Beschreibung Vorbesetzung DataXchg Bidirektionaler Datenaustauschkanal DWORD 16#00000000 Bit 0 Byte 0: Wartungsfreigabe Mode Wertstatus DWORD 16#00000000 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 30 Fehlercode bei Diagnosefehler Input STRUCT Daten, die vom PAC3200 / PAC4200 gelesen wurden Para0 : DWORD Wert der Eingangsdaten … … Para59 : DWORD Wert der Eingangsdaten END_STRUCT Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 31 • L12Volt : STRUCT Spannung L1-L2 Value : REAL • ST : BYTE • L23Volt : STRUCT Spannung L2-L3 Value : REAL • ST : BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 32 Value : BOOL • ST : BYTE • ExDigIn3 : STRUCT Status Digitaleingang x.3 von Modul 1 / 2 Value : BOOL • ST : BYTE • END_STRUCT Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 33: Messwertbaustein Pac3200

    CyclData Bausteins DrvPAC werden mit den gleichnamigen Eingängen des Bausteins PAC3200 verschaltet. Für den Baustein PAC3200 gibt es Vorlagen (Templates) für Messstellentypen in der Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 als Beispiel: Beispiel für Messstellentyp: ● "Templates von PAC3200 & PAC4200 (Seite 187)"...
  • Seite 34 (FC369) auf. Diese APL-Bausteine werden nicht mit der Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 ausgeliefert. Wenn sich diese beiden Bausteine noch nicht in Ihrem Projekt befinden, kopieren Sie sie, bevor Sie Ihr Projekt in die Steuerung laden, aus der APL-Library in Ihr Projekt hinein.

  • Seite 35: Statuswortbelegung Für Parameter Status

    Nicht verwendet Ungültiges Signal VoltOutOfRng.Value CurOutOfRng.Value MxPlsRateEx.Value WriteProt.Value Örtliche Bedienberechtigung aktiv Feature 20 … 25 Nicht verwendet DpaLink.Value 27 … 28 Nicht verwendet MS_RelOp verschaltet UserAna1 verschaltet UserAna2 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 36 1 = Fehler beim Lesen der azyklischen Daten (nur für einen Zyklus aktiv) 1 = Fehler beim Schreiben der azyklischen Daten (nur für einen Zyklus aktiv) 24 ... 31 Nicht verwendet Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 37: Betriebsarten Von Pac3200

    Der Baustein kann über folgende Betriebsarten bedient werden: ● Ein ● Außer Betrieb Die allgemeinen Beschreibungen der Betriebsarten sind für den PAC3200 mit denen der APL identisch. Sie finden die Beschreibungen in der Online-Hilfe der Standard APL- Bausteine. Funktionen von PAC3200 Im Folgenden sind die Funktionen für diesen Baustein aufgeführt.

  • Seite 38: Beschreibung

    16#0345 Ap1T2Energy Ap2T2Energy Bezogene Wirkenergie Tarif 1 16#0AF1 ActT1EnImp Abgegebene Wirkenergie Tarif 1 16#0AF5 ActT1EnExp Bezogene Blindenergie Tarif 1 16#0AF9 ReaT1EnImp Abgegebene Blindenergie Tarif 1 16#0AFD ReaT1EnExp Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 39 Grenzwert 4 Hysterese 16#C3C9 InLim4Hys / Lim4Hys Grenzwert 4 Verzögerung 16#C3CB InLim4PckpDl / Lim4 PckpDl Grenzwert 4 Quelle 16#C3CF InLim4Src / Lim4Src Grenzwert 4 Schwellwert 16#C3D1 InLim4Thld / Lim4Thld Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 40: Grenzwertüberwachung

    – 8 = StromL3 – 9 = ScheinleistungL1 – 10 = ScheinleistungL2 – 11 = ScheinleistungL3 – 12 = WirkleistungL1 – 13 = WirkleistungL2 – 14 = WirkleistungL3 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 41 InLimXPckpDl / LimXPckpDl Das "X" in steht für die Grenzwerte 0 bis 5. InLimXSrc / LimXSrc Zum Gehen einer anstehenden Grenzwertverletzung ist das Unterschreiten einer Hysterese notwendig (Ausgänge LimXHys Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 42: Ergebnis Der Grenzwertüberwachung

    ● "Umschaltung auf Niedertarif" (positive Flanke TrffLowLi.Value Alle Befehle bleiben für eine Sekunde im Durchgangsparameter anstehen. CyclData.PacCtrl Wenn während dieser Zeit der gleiche Befehl noch einmal abgesetzt wird, dann geht dieser verloren. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 43: Setzen Von Digitalen Ausgängen

    CyclData.PacCtrl geschrieben und zyklisch zur Baugruppe übertragen. Einheiten der Messwerte parametrieren Die Einheiten folgender Messwerte können Sie an Bausteineingängen parametrieren. Im Faceplate des PAC3200 werden dann die Messwerte, falls nötig, umgerechnet und die eingestellte Einheit angezeigt. Messgröße Einheiten vom Einheiten am Mögliche Einstellungen für...

  • Seite 44: Parametrierbare Verhaltensweisen Über Den Anschluss Feature Und Feature2

    Für diesen Baustein stehen Ihnen an den jeweiligen Bits des Anschlusses Feature2 die folgenden Verhaltensweisen zur Verfügung: Funktion Unterdrücken der Meldung "Spannung übersteuert" (Seite 15) Unterdrücken der Meldung "Strom übersteuert" (Seite 15) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 45 1 = Bediener kann die Meldeunterdrückung von Grenzwert 5 ändern. 1 = Bediener kann den Schwellwert von Grenzwert 5 ändern. 1 = Bediener kann die Hysterese von Grenzwert 5 ändern. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 46 Funktion 0 … 26 Nicht verwendet 1 = Der Bediener kann die Konfigurationsdaten vom PAC3200 lesen. 1 = Der Bediener kann die Konfigurationsdaten zum PAC3200 schreiben. 1 = Bediener kann die Funktion Wartungsfreigabe einschalten. 1 = Bediener kann die Energiezähler zurücksetzen.

  • Seite 47: Fehlerbehandlung Von Pac3200

    Zahl CyclData.ToPowFact Es sind zwei Anschlüsse gleichzeitig gesetzt: In der Betriebsart "Ein": Lim0M0dOp Lim0M1dOp Lim1M0dOp Lim1M1dOp Lim2M0dOp Lim2M1dOp Lim3M0dOp Lim3M1dOp Lim4M0dOp Lim4M1dOp Lim5M0dOp Lim5M1dOp Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 48: Melden Von Pac3200

    AS-Leittechnik Meldung - $$BlockComment$$ @7Y%t# PAC3200_LimSrc@ - MsgEvId2 Fehler @8Y%t#PAC_LimMode@ verletzt SIG3 AS-Leittechnik Meldung - $$BlockComment$$ @9Y%t#PAC3200_LimSrc @ - MsgEvId2 Fehler @10Y%t#PAC_LimMode@ verletzt Erläuterung: $$BlockComment$$: Inhalt des instanzspezifischen Kommentars Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 49: Begleitwerte Für Die Meldeinstanz

    BatchName StepNo BatchID ExtVa104 InLim0Src InLim0Mode InLim1Src InLim1Mode InLim2Src InLim2Mode Begleitwerte für die Meldeinstanz MsgEvId2 Begleitwert Parameter BatchName StepNo BatchID ExtVa204 InLim3Src InLim3Mode InLim4Src InLim4Mode InLim5Src InLim5Mode Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 50: Anschlüsse Von Pac3200

    Jahr in dem Energiezähler zuletzt zurückgesetzt wurde INT InEnergyYear Grenzwert 0 Hysterese REAL InLim0Hys Grenzwert 0 Modus: 0 = größer als, 1 = kleiner als BOOL InLim0Mode Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 51 1 = Meldung für Grenzwert 5 aktivieren BOOL Lim5_MsgEn 1 = Grenzwert 0 Modus: größer als über Bedienung BOOL Lim0M0dOp* 1 = Grenzwert 0 Modus: kleiner als über Bedienung BOOL Lim0M1dOp* Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 52 STRUCT OS1Perm von PAC3200 (Seite 35)) Leistung: Grenzwert für Skala in Balkenanzeige des STRUCT Power_OpScale Bildbausteins High : REAL 49999.9 • • Low: REAL -49999.9 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 53 1 = "Umschaltung auf Niedertarif" über Verschaltung STRUCT TrffLowLi oder SFC Value : BOOL • • ST: BYTE 16#80 • • Maßeinheit für den analogen Hilfswert 1 UA1unit Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 54 ⇒ Diesen Eingang müssen Sie mit dem Ausgang AcyclData des BlkRd : INT • DrvPAC verschalten. … • RetValWr : • WORD Input : • STRUCT Output : • STRUCT Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 55 ActT2EnExpkWh Value : REAL • • ST: BYTE 16#80 • • Bezogene Wirkenergie Tarif 2 STRUCT ActT2EnImp Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 56 Value: BOOL • • ST: BYTE 16#80 • • Amplitudenunsymmetrie Strom STRUCT CurUnbal Value : REAL • • ST: BYTE 16#80 • • Einheit Strom: A 1209 CurUnit Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 57 STRUCT L2ActPow Value : REAL • • ST: BYTE 16#80 • • Wirkleistung L2 [kW] STRUCT L2ActPowkW Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 58 Strom L3 STRUCT L3Cur Value : REAL • • ST: BYTE 16#80 • • Leistungsfaktor L1 STRUCT L1PowFact Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 59 Spannung L3-N STRUCT L3Volt Value : REAL • • ST: BYTE 16#80 • • Spannung L1-L2 STRUCT L12Volt Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 60 ST: BYTE 16#80 • • Grenzwert 0 Modus: 0 = größer als, 1 = kleiner als STRUCT Lim0Mode Value : BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 61 Grenzwert 2 Verzögerung [s] DWORD 16#000000 Lim2PckpDl Grenzwert 2 Quelle DINT Lim2Src Grenzwert 2 Schwellwert STRUCT Lim2Thld Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 62 • ST: BYTE 16#80 • • Grenzwert 5 Überwachung: 0 = Nein, 1 = Ja STRUCT Lim5Mon Value : BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 63 16#80 • • Wert des Eingangsparameters , zur Weiterverschaltung DWORD 16#000000 OpSt_Out OpSt_In mit anderen Bausteinen. Bit 31 dieses Parameters wird durch das Bit 24 belegt Feature Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 64 Abgegebene Blindenergie Tarif 2 DWORD 2 DWORD 16#000000 Rea2T2EnExp Bezogene Blindenergie Tarif 2 DWORD 1 DWORD 16#000000 Rea1T2EnImp Bezogene Blindenergie Tarif 2 DWORD 2 DWORD 16#000000 Rea2T2EnImp Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 65 Gesamtwirkleistung [kW] STRUCT ToActPowkW Value : REAL • • ST: BYTE 16#80 • • Gesamtscheinleistung STRUCT ToApPow Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 66 • ST: BYTE 16#80 • • Einheit Spannung: V 1240 VoltUnit 1 = Schreibschutz aktiviert STRUCT WriteProt Value : BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 67: Bedienen & Beobachten

    ● Leistungssicht von PAC3200 ● Energiesicht von PAC3200 ● Bausteinsymbole für PAC3200 Wenn das Multifunktionsmessgerät PAC3200 in einem H-System hinter einem DP/PA-Link angebunden ist, wird die Energiesicht des PAC3200 nicht angezeigt. Allgemeine Informationen zum Bildbaustein und zum Bausteinsymbol finden Sie APL Online- Hilfe in den Kapiteln “Aufbau des Bildbausteins”...

  • Seite 68: Standardsicht Von Pac3200

    Anzeigebereich für Zustände des Multifunktionsmessgeräts ⑪ Anzeigebereich für Zustände des Multifunktionsmessgeräts ⑫ Anzeigebereich für Zustände des Bausteins ⑬ Balkenanzeige für 3-Phasen-Durchschnitt Strom, Gesamtwirkleistung und Gesamtleistungsfak- Bild 4-1 Standardsicht von PAC3200 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 69 Dieser Bereich zeigt Ihnen die aktuelle Gesamtwirkleistung mit dem dazugehörigen Signalstatus an. (5) Anzeige des Gesamtleistungsfaktors inklusive Signalstatus Dieser Bereich zeigt Ihnen den aktuellen Gesamtleistungsfaktor mit dem dazugehörigen Signalstatus an. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 70 ● "Spannung übersteuert" ● "Impulsfrequenz zu hoch" (12) Anzeigebereich für Zustände des Bausteins Dieser Bereich zeigt Ihnen Zusatzinformationen zum Betriebszustand des Bausteins an: ● "Ungültiges Signal" ● "Externer Fehler" Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 71 Dieser Bereich zeigt Ihnen in Form einer Balkenanzeige an: ● Den aktuellen "3-Phasen-Durchschnitt Strom" ● Die "Gesamtwirkleistung" ● Den "Gesamtleistungsfaktor" Der sichtbare Bereich in der Balkenanzeige hängt ab von der Projektierung im Engineering System (ES). Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 72: Grenzwertsicht Von Pac3200

    (2) Sprungtaste zur nächsten oder vorherigen Sicht Über diese Sprungtaste erreichen Sie die nächste oder die vorherige Sicht der Grenzwertparametrierung. (3) Meldungen aktivieren In diesem Bereich aktivieren Sie die Meldungen für Grenzwerte. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 73 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 74: Parametersicht Von Pac3200

    Folgende Parameter werden angezeigt: ● Spannungswandler ● Messspannung, wenn Spannungswandler = Nein ● Primärspannung / Sekundärspannung, wenn Spannungswandler = Ja ● Primärstrom ● Sekundärstrom ● Untergrenze Strommessung Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 75 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 76: Vorschausicht Von Pac3200

    ● "Örtliche Bedienberechtigung": Über die Schaltfläche ← wechseln Sie zur Standardsicht des Bausteins OpStations. Weitere Informationen hierzu finden Sie in der APL Online- Hilfe im Kapitel "Bedienberechtigungen". Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 77 Bausteins. Die Sichtbarkeit dieser Sprungtaste hängt ab von der Projektierung im Engineering System (ES). Weitere Informationen hierzu finden Sie in der APL Online-Hilfe im Kapitel “Aufruf weiterer Bildbausteine”. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 78: Stromsicht Von Pac3200

    (1) Konfigurationsdaten lesen In diesem Bereich lesen Sie alle Konfigurationsdaten des Multifunktionsmessgeräts PAC3200. (2) Anzeigen der Ströme Dieser Bereich zeigt Ihnen die wichtigsten Ströme des PAC3200 mit den dazugehörigen Signalstatus an. Folgende Ströme werden angezeigt: ● Strom L1 ● Strom L2 ●...
  • Seite 79 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 80: Spannungssicht Von Pac3200

    (1) Konfigurationsdaten lesen In diesem Bereich lesen Sie alle Konfigurationsdaten des Multifunktionsmessgeräts PAC3200. (2) Anzeigen der Spannungen Dieser Bereich zeigt Ihnen die wichtigsten Spannungen des PAC3200 mit den dazugehörigen Signalstatus an. Folgende Spannungen werden angezeigt: ● Spannung L1-N ● Spannung L2-N ●...
  • Seite 81 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS-Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 82: Leistungssicht Von Pac3200

    ④ Sprungtaste zur nächsten oder vorherigen Sicht ⑤ Anzeigen der Wirkleistung ⑥ Anzeigen der Blindleistung ⑦ Anzeigen der Scheinleistung ⑧ Bedienfreigabe Bild 4-8 Leistungssicht von PAC3200 (2) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 83 4.7 Bedienen & Beobachten (1) Konfigurationsdaten lesen In diesem Bereich lesen Sie alle Konfigurationsdaten des Multifunktionsmessgeräts PAC3200. (2) Anzeigen der Gesamtleistung Dieser Bereich zeigt Ihnen die wichtigsten Gesamtleistungen des PAC3200 mit den dazugehörigen Signalstatus an. ● Gesamtwirkleistung ● Gesamtblindleistung Qn ● Gesamtscheinleistung...
  • Seite 84 Messwertbaustein PAC3200 4.7 Bedienen & Beobachten (6) Anzeigen der Blindleistung Dieser Bereich zeigt Ihnen die wichtigsten Blindleistungen des PAC3200 mit den dazugehörigen Signalstatus an. Folgende Blindleistungen werden angezeigt: ● Blindleistung L1 ● Blindleistung L2 ● Blindleistung L3 (7) Anzeigen der Scheinleistung Dieser Bereich zeigt Ihnen die wichtigsten Scheinleistungen des PAC3200 mit den dazugehörigen Signalstatus an.

  • Seite 85: Energiesicht Von Pac3200

    In diesem Bereich lesen Sie alle Konfigurationsdaten des Multifunktionsmessgeräts PAC3200. (2) Anzeigen der Energiezähler von Tarif 1 Dieser Bereich zeigt Ihnen die wichtigsten Energiewerte von Tarif 1 des PAC3200 mit den dazugehörigen Signalstatus an. Folgende Energiewerte werden angezeigt: ● Bezogene Wirkenergie ●...
  • Seite 86 Messwertbaustein PAC3200 4.7 Bedienen & Beobachten (3) Anzeigen der Energiezähler von Tarif 2 Dieser Bereich zeigt Ihnen die wichtigsten Energiewerte von Tarif 2 des PAC3200 mit den dazugehörigen Signalstatus an. Folgende Energiewerte werden angezeigt: ● Bezogene Wirkenergie ● Abgegebene Wirkenergie ●...

  • Seite 87: Bausteinsymbole Für Pac3200

    Anzeige von Strom, Gesamtwirkleis- tung, Zählwert Tarif 1 Anzeige von Strom, Gesamtwirkleis- tung, Zählwert Tarif 1 Bausteinsymbol in der Betriebsart "Au- ßer Betrieb" (Beispiel vom Baustein- symbol Typ 1) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 88 Weitere Informationen zum Bausteinsymbol und zu den Bedienmöglichkeiten im Bausteinsymbol finden Sie in der APL Online-Hilfe in den folgenden Kapiteln: ● "Projektieren der Bausteinsymbole" ● "Aufbau des Bausteinsymbols" ● "Bedienen über das Bausteinsymbol" Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 89: Messwertbaustein Pac4200

    CyclData Bausteins DrvPAC werden mit den gleichnamigen Eingängen des Bausteins PAC4200 verschaltet. Für den Baustein PAC4200 gibt es in der Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Vorlagen (Templates) für Messstellentypen als Beispiel: Beispiel für Messstellentyp: ● "Templates von PAC3200 & PAC4200 (Seite 187)"...

  • Seite 90: Statuswortbelegung Für Die Parameter Status1

    (FC369) auf. Diese Bausteine werden nicht mit der Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 ausgeliefert. Wenn sich diese beiden Bausteine noch nicht in Ihrem Projekt befinden, kopieren Sie sie, bevor Sie Ihr Projekt in die Steuerung laden, aus der APL-Library in Ihr Projekt hinein.

  • Seite 91: Statuswortbelegung Für Den Parameter Status2

    Lim3_Act Lim4_Act Lim5_Act Lim6_Act Lim7_Act Lim8_Act Lim9_Act Lim10_Act Lim11_Act InLim0Mon InLim1Mon InLim2Mon InLim3Mon InLim4Mon InLim5Mon InLim6Mon InLim7Mon InLim8Mon InLim9Mon InLim10Mon InLim11Mon 24 … 30 Nicht verwendet MsgLock.Value Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 92: Statuswortbelegung Für Den Parameter Status3

    ● Außer Betrieb Die allgemeinen Beschreibungen der Betriebsarten sind für den PAC4200 mit denen der APL identisch. Sie finden die Beschreibungen in der Online-Hilfe der Standard APL- Bausteine. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 93: Funktionen Von Pac4200

    Datensatz 47. Der Datensatz wird zuerst mit den Registeradressen und Registerlängen für die gelesenen Parameter beschrieben und dann ausgelesen. Zum Schreiben von Konfigurationsdaten wird der Datensatz 48 verwendet. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 94 Rea2T1EnImp Abgegebene Blindenergie Tarif 1 16#0339 Rea1T1EnExp Rea2T1EnExp Scheinenergie Tarif 1 16#0341 Ap1T1Energy Ap2T1Energy Bezogene Wirkenergie Tarif 2 16#0325 Act1T2EnImp Act2T2EnImp Abgegebene Wirkenergie Tarif 2 16#032D Act1T2EnExp Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 95: Beschreibung

    Grenzwert 2 Modus (größer als / kleiner als) 16#C3B7 InLim2Mode / Lim2Mode Grenzwert 3 Überwachung (ja / nein) 16#C3B9 InLim3Mon / Lim3Mon Grenzwert 3 Hysterese 16#C3BB InLim3Hys / Lim3Hys Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 96 Grenzwert 9 Schwellwert 16#C417 InLim9Thld / Lim9Thld Grenzwert 9 Modus (größer als / kleiner als) 16#C419 InLim9Mode / Lim9Mode Grenzwert 10 Überwachung (ja / nein) 16#C41B InLim10Mon / Lim10Mon Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 97 Im Faceplate können Sie nur den Modus, den Schwellwert und die Hysterese ändern. Hinweis Der Baustein unterstützt nur die hier aufgelisteten Werte als Einstellung für die Datenquelle. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 98 – 54 = THDSpgL1-L2 – 55 = THDSpgL2-L3 – 56 = THDSpgL3-L1 – 75 = Frequenz – 76 = 3PhasenD-SpgL-N – 77 = 3PhasenD-SpgL-L – 78 = 3PhasenD-Strom Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 99: Bit 28 ("Deaktivieren Von Schaltpunkten (Seite 14)") Können Sie Die Grenzwertüberwachung Bei Aktivierter Meldeunterdrückung

    Das Einschalten der Überwachung erfolgt immer über die Eingangsparameter: ● = 1: Überwachung von Grenzwert X (X = Grenzwerte 0 bis 11). InLimXMon Vorbelegung: Alle Überwachungen sind deaktiviert. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 100 Da beim Setzen der Digitalausgänge des Erweiterungsmodul PAC 4DI/2DO azyklische Dienste verwendet werden, können die Digitalausgänge nicht gesetzt werden, wenn das Multifunktionsmessgerät PAC4200 in einem H-System hinter einem DP/PA-Link angebunden ist. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 101: Einheiten Der Messwerte Parametrieren

    Dieser Baustein verfügt über die Standardfunktion "Wartungsfreigabe“, die in der APL Online-Hilfe beschrieben ist. Sammelfehler Folgende Parameter werden bei der Bildung des Sammelfehlers berücksichtigt: GrpErr ● CyclData.Csf ● FaultExt Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 102 1 = Bediener kann die Hysterese von Grenzwert 1 ändern 1 = Bediener kann den Modus von Grenzwert 2 ändern 1 = Bediener kann die Meldeunterdrückung von Grenzwert 2 ändern Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 103 1 = Bediener kann die Meldeunterdrückung von Grenzwert 11 ändern. 1 = Bediener kann den Schwellwert von Grenzwert 11 ändern. 1 = Bediener kann die Hysterese von Grenzwert 11 ändern. 24 … 26 Nicht verwendet Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 104 Dieser Baustein verfügt über die Standardfunktion “Instanzspezifische Meldungen erzeugen“, die in der APL Online-Hilfe beschrieben ist. SIMATIC BATCH-Funktionalität Dieser Baustein verfügt über die Standardfunktion "SIMATIC BATCH-Funktionalität", die in der APL Online-Hilfe beschrieben ist. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 105: Fehlerbehandlung Von Pac4200

    In der Betriebsart "Ein": Lim0M0dOp Lim0M1dOp Lim1M0dOp Lim1M1dOp Lim2M0dOp Lim2M1dOp Lim3M0dOp Lim3M1dO Lim4M0dOp Lim4M1dOp Lim5M0dOp Lim5M1dOp Lim6M0dOp Lim6M1dOp Lim7M0dOp Lim7M1dOp Lim8M0dOp Lim8M1dOp und L Lim9M0dOp im9M1dOp, Lim10M0dOp Lim10M1dOp Lim11M0dOp Lim11M1dOp Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 106: Melden Von Pac4200

    Störung SIG8 AS-Leittechnik Meldung - $$BlockComment$$ Impulsfrequenz zu hoch MsgEvId1 Störung SIG4 AS-Leittechnik Meldung - $$BlockComment$$ Externer Fehler aufgetreten MsgEvId2 Störung Erläuterung: $$BlockComment$$: Inhalt des instanzspezifischen Kommentars Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 107 Störung SIG4 AS-Leittechnik Meldung - $$BlockComment$$ Externe Meldung 2 MsgEvId3 Störung SIG4 AS-Leittechnik Meldung - $$BlockComment$$ Externe Meldung 3 MsgEvId4 Störung Erläuterung: $$BlockComment$$: Inhalt des instanzspezifischen Kommentars Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 108: Begleitwerte Für Die Meldeinstanz

    BatchName StepNo BatchID ExtVa204 InLim3Src InLim3Mode InLim4Src InLim4Mode InLim5Src InLim5Mode Begleitwerte für die Meldeinstanz MsgEvId3 Begleitwert Parameter BatchName StepNo BatchID ExtVa304 InLim6Src InLim6Mode InLim7Src InLim7Mode InLim8Src InLim8Mode Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 109 Messwertbaustein PAC4200 5.5 Melden von PAC4200 Begleitwerte für die Meldeinstanz MsgEvId4 Begleitwert Parameter BatchName StepNo BatchID ExtVa404 InLim9Src InLim9Mode InLim10Src InLim10Mode InLim11Src InLim11Mode Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 110: Anschlüsse Von Pac4200

    Tag an dem Energiezähler zuletzt zurückgesetzt wurde INT InEnergyDay Stunde in der Energiezähler zuletzt zurückgesetzt InEnergyHour wurde Minute in der Energiezähler zuletzt zurückgesetzt wur- InEnergyMinute Monat in dem Energiezähler zuletzt zurückgesetzt InEnergyMonth wurde Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 111 Grenzwert 6 Hysterese REAL InLim6Hys Grenzwert 6 Modus: 0 = größer als, 1 = kleiner als BOOL InLim6Mode Grenzwert 6 Überwachung: 0 = Nein, 1 = Ja BOOL InLim6Mon Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 112 1 = Meldung für Grenzwert 8 aktivieren BOOL Lim8_MsgEn 1 = Meldung für Grenzwert 9 aktivieren BOOL Lim9_MsgEn 1 = Meldung für Grenzwert 10 aktivieren BOOL Lim10_MsgEn Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 113 Meldungsnummer (wird automatisch vergeben) DWORD 16#00000000 MsgEvId1 Meldungsnummer (wird automatisch vergeben) DWORD 16#00000000 MsgEvId2 Meldungsnummer (wird automatisch vergeben) DWORD 16#00000000 MsgEvId3 Meldungsnummer (wird automatisch vergeben) DWORD 16#00000000 MsgEvId4 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 114 Value : BOOL • • ST: BYTE 16#80 • • Anzahl der Zyklen im Anlauf, innerhalb dieser Zyklen RunUpCyc werden Meldungen unterdrückt Abtastzeit [s] (wird automatisch vergeben) REAL SampleTime Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 115 Frei belegbare Bits für die Verwendung in PCS 7 OS BYTE 16#00 UserStatus Spannung L-L: Grenzwert für Skala in Balkenanzeige STRUCT VoltLL_OpScale des Bildbausteins High : REAL 999.9 • • Low: REAL • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 116 ActT1EnExpkWh Value : REAL • • ST: BYTE 16#80 • • Bezogene Wirkenergie Tarif 1 STRUCT ActT1EnImp Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 117 STRUCT ApT2Energykvarh Value : REAL • • ST: BYTE 16#80 • • 1 = Relevante Parameteränderung STRUCT BscCnfgChngd Value: BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 118 • • ST: BYTE 16#80 • • 1 = Digitaleingang x.1 von Erweiterungsmodul STRUCT ExDigIn1Act PAC 4DI/2DO aktiv Value: BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 119 STRUCT L3ActPow Value : REAL • • ST: BYTE 16#80 • • Wirkleistung L3 [kW] STRUCT L3ActPowkW Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 120 Leistungsfaktor L2 STRUCT L2PowFact Value : REAL • • ST: BYTE 16#80 • • Leistungsfaktor L3 STRUCT L3PowFact Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 121 THD-Spannung L2 STRUCT L2ThdVolt Value : REAL • • ST: BYTE 16#80 • • THD-Spannung L3 STRUCT L3ThdVolt Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 122 • • Bit 28 ("Deaktivieren von Schaltpunkten Feature ST: BYTE 16#80 • • (Seite 14)") und über das Bit 29 Feature ("Signalisierung bei Grenzwertverletzung (Seite 14)") ändern. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 123 • • Bit 28 ("Deaktivieren von Schaltpunkten Feature ST: BYTE 16#80 • • (Seite 14)") und über das Bit 29 Feature ("Signalisierung bei Grenzwertverletzung (Seite 14)") ändern. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 124 Grenzwert 1 Verzögerung [s] DWORD 16#00000000 Lim1PckpDl Grenzwert 1 Quelle DINT Lim1Src Grenzwert 1 Schwellwert STRUCT Lim1Thld Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 125 Grenzwert 4 Überwachung: 0 = Nein, 1 = Ja STRUCT Lim4Mon Value : BOOL • • ST: BYTE 16#80 • • Grenzwert 4 Verzögerung [s] DWORD 16#00000000 Lim4PckpDl Grenzwert 4 Quelle DINT Lim4Src Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 126 ST: BYTE 16#80 • • Grenzwert 7 Modus: 0 = größer als, 1 = kleiner als STRUCT Lim7Mode Value : BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 127 STRUCT Lim9Thld Value : REAL • • ST: BYTE 16#80 • • Grenzwert 10 Hysterese STRUCT Lim10Hys Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 128 Value : BOOL • • ST: BYTE 16#80 • • 1 = Logikfunktionsbaustein 4 aktiv STRUCT Lim4Gate_Act Value : BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 129 Value : BOOL • • ST: BYTE 16#80 • • 1 = Betriebsart "Ein" aktiv STRUCT OnAct Value : BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 130 Value : REAL • • ST: BYTE 16#80 • • Abgegebene Blindenergie Tarif 2 [kvar] STRUCT ReaT2EnExpkvar Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 131 Gesamtleistungsfaktor STRUCT ToPowFact Value : REAL • • ST: BYTE 16#80 • • Gesamtblindleistung Qn STRUCT ToReaPow Value : REAL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 132 • ST: BYTE 16#80 • • Einheit Spannung: V 1240 VoltUnit 1 = Schreibschutz aktiviert STRUCT WriteProt Value : BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 133: Bedienen & Beobachten

    PAC4200 in einem H-System hinter einem DP/PA-Link angebunden ist. Allgemeine Informationen zum Bildbaustein und zum Bausteinsymbol finden Sie in der APL Online-Hilfe in den Kapiteln “Aufbau des Bildbausteins” und “Aufbau des Bausteinsymbols”. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 134: Standardsicht Von Pac4200

    Anzeigebereich für Zustände des Multifunktionsmessgeräts ⑪ Anzeigebereich für Zustände des Multifunktionsmessgeräts ⑫ Anzeigebereich für Zustände des Bausteins ⑬ Balkenanzeige für 3-Phasen-Durchschnitt Strom, Gesamtwirkleistung und Gesamtleistungs- faktor Bild 5-1 Standardsicht von PAC4200 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 135 Dieser Bereich zeigt Ihnen die aktuelle Gesamtwirkleistung mit dem dazugehörigen Signalstatus an. (5) Anzeige der Gesamtleistungsfaktor inklusive Signalstatus Dieser Bereich zeigt Ihnen den aktuellen Gesamtleistungsfaktor mit dem dazugehörigen Signalstatus an. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 136 ● "Schreibschutz aktiviert" (11) Anzeigebereich für Zustände des Multifunktionsmessgeräts Dieser Bereich zeigt Ihnen Zusatzinformationen zum Betriebszustand des Bausteins an: ● "Strom übersteuert" ● "Spannung übersteuert" ● "Impulsfrequenz zu hoch" Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 137 ● Den aktuellen "3-Phasen-Durchschnitt Strom" ● Die "Gesamtwirkleistung" ● Den "Gesamtleistungsfaktor" Welcher Bereich in der Balkenanzeige sichtbar ist hängt ab von der Projektierung im Engineering System (ES). Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 138: Grenzwertsicht Von Pac4200

    Für jeden Grenzwert wird einmal dieser Bereich angezeigt. Es gibt insgesamt 12 Grenzwerte. (2) Sprungtaste zur nächsten oder vorherigen Sicht Über diese Sprungtaste erreichen Sie die nächste oder vorherige Sicht der Grenzwertparametrierung. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 139 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 140: Parametersicht Von Pac4200

    Folgende Parameter werden angezeigt: ● Spannungswandler ● Messspannung (bei Spannungswandler = Nein) ● Primärspannung / Sekundärspannung (bei Spannungswandler = Ja) ● Primärstrom ● Sekundärstrom ● Untergrenze Strommessung Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 141 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 142: Vorschausicht Von Pac4200

    ● "Örtliche Bedienberechtigung": Über die Schaltfläche ← wechseln Sie zur Standardsicht des Bausteins OpStations. Weitere Informationen hierzu finden Sie in der APL Online- Hilfe im Kapitel "Bedienberechtigungen". Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 143 Bausteins. Die Sichtbarkeit dieser Sprungtaste hängt ab von der Projektierung im Engineering System (ES). Weitere Informationen hierzu finden Sie in der APL Online-Hilfe im Kapitel “Aufruf weiterer Bildbausteine”. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 144: Stromsicht Von Pac4200

    Dieser Bereich zeigt Ihnen die wichtigsten Ströme des PAC4200 mit den dazugehörigen Signalstatus an. Folgende Ströme werden angezeigt: ● Strom L1 ● Strom L2 ● Strom L3 ● 3-Phasen-Durchschnitt Strom ● Amplitudenunsymmetrie Strom Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 145 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 146: Spannungssicht Von Pac4200

    Anzeigen der Spannungen ③ Anzeigen der Harmonischen Verzerrung ④ Bedienfreigabe Bild 5-6 Spannungssicht von PAC4200 (1) Konfigurationsdaten lesen In diesem Bereich lesen Sie alle Konfigurationsdaten des Multifunktionsmessgeräts PAC4200. Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 147 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS-Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 148: Leistungssicht Von Pac4200

    ④ Sprungtaste zur nächsten oder vorherigen Sicht ⑤ Anzeigen der Wirkleistung ⑥ Anzeigen der Blindleistung ⑦ Anzeigen der Scheinleistung ⑧ Bedienfreigabe Bild 5-8 Leistungssicht von PAC4200 (2) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 149 Dieser Bereich zeigt Ihnen die wichtigsten Blindleistungen des PAC4200 mit den dazugehörigen Signalstatus an. Folgende Blindleistungen werden angezeigt: ● Blindleistung L1 ● Blindleistung L2 ● Blindleistung L3 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 150 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder. ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 151: Energiesicht Von Pac4200

    Dieser Bereich zeigt Ihnen die wichtigsten Energiewerte von Tarif 1 des PAC4200 mit den dazugehörigen Signalstatus an. Folgende Energiewerte werden angezeigt: ● Bezogene Wirkenergie ● Abgegebene Wirkenergie ● Bezogene Blindenergie ● Abgegebene Blindenergie ● Scheinenergie Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 152 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 153: Bausteinsymbole Für Pac4200

    Anzeige von Strom, Gesamtwirkleis- tung, Zählwert Tarif 1 Anzeige von Strom, Gesamtwirkleis- tung, Zählwert Tarif 1 Bausteinsymbol in der Betriebsart "Au- ßer Betrieb" (am Beispiel Baustein- symbol Typ 1) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 154 Weitere Informationen zum Bausteinsymbol und zu den Bedienmöglichkeiten im Bausteinsymbol finden Sie in der APL Online-Hilfe in den folgenden Kapiteln: ● "Projektieren der Bausteinsymbole" ● "Aufbau des Bausteinsymbols" ● "Bedienen über das Bausteinsymbol" Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 155: Messwertbaustein Pacmnmx

    PACMnMx nur über die Standardfunktion "Aufruf weiterer Bildbausteine" eines anderen APL Baustein aufgerufen werden. Für den Baustein PACMnMx gibt es Vorlagen (Templates) für Messstellentypen in der Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 als Beispiel: Beispiel für Messstellentyp: ● "Templates von PAC3200 & PAC4200 (Seite 187)"...

  • Seite 156: Betriebsarten Von Pacmnmx

    Nicht verwendet 0 = PAC3200, 1 = PAC4200 28 … 31 Nicht verwendet Betriebsarten von PACMnMx Der Baustein übernimmt die Betriebsart des Bausteins PAC3200 / PAC4200 über die Eingänge OnLi OssLi Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7...

  • Seite 157: Funktionen Von Pacmnmx

    Wird das Lesen der Minimal- und Maximalwerte gestartet, wird der DataRdOK.Value Ausgang zurückgesetzt. DataRdOK.Value Wenn das Multifunktionsmessgerät PAC3200 / PAC4200 in einem H-System hinter einem DP/PA-Link angebunden ist, können die Konfigurationsdaten nicht gelesen oder geschrieben werden. Hinweis Das "Minimal- und Maximalwerte Lesen“ sollte unbedingt einmal angestoßen werden, damit sichergestellt wird, dass die angezeigten Daten aktuell sind.
  • Seite 158 16#0095 MnL3Volt Minimale Spannung L1-L2 16#0097 MnL12Volt Minimale Spannung L2-L3 16#0099 MnL23Volt Minimale Spannung L3-L1 16#009B MnL31Volt Minimaler Strom L1 16#009D MnL1Cur Minimaler Strom L2 16#009F MnL2Cur Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 159 MxL1ThdCur Maximum THD Strom L2 16#0CCD MxL2ThdCur Maximum THD Strom L3 16#0CD3 MxL3ThdCur *) Diese Messwerte werden nur für ein PAC4200 ausgelesen (Feature Bit 5 = 1) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 160: Parametrierbare Verhaltensweisen Über Den Anschluss Feature

    Für diesen Baustein stehen Ihnen an den jeweiligen Bits des Anschlusses Feature die folgenden Verhaltensweisen zur Verfügung: Funktion "Gerätetyp festlegen (Seite 11)" "Örtliche Bedienberechtigung aktivieren (Seite 13)" Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 161: Fehlerbehandlung

    Fehler beim Lesen / Schreiben der Minimal- und Maximalwerte Tritt beim Lesen der Minimal- und Maximalwerte oder beim Schreiben der Registeradressen ein Fehler auf wird der Ausgang oder für einen Zyklus gesetzt. RdDrErr WrDrErr Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 162: Anschlüsse Von Pacmnmx

    1 = von einer Charge belegt BOOL Occupied 1 = Betriebsart "Ein", über Verschaltung oder SFC STRUCT OnLi Value : BOOL • • ST: BYTE 16#80 • • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 163 Eingang muss mit dem Ausgang des DrvPAC AcyclData BlkRd : INT • verschaltet werden.) … • RetValWr : • WORD Input : • STRUCT Output : • STRUCT Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 164 STRUCT MnL1ActPowkW Value : • • REAL 16#80 • ST: BYTE • Minimale Wirkleistung L2 STRUCT MnL2ActPow Value : • • REAL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 165 STRUCT MnL3ApPowkVA Value : • • REAL 16#80 • ST: BYTE • Minimaler Strom L1 STRUCT MnL1Cur Value : • • REAL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 166 STRUCT MnL2ReaPowkvar Value : • • REAL 16#80 • ST: BYTE • Minimale Blindleistung L3 STRUCT MnL3ReaPow Value : • • REAL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 167 Minimale Gesamtwirkleistung [kW] STRUCT MnToActPowkW Value : • • REAL 16#80 • ST: BYTE • Minimale Gesamtscheinleistung STRUCT MnToApPow Value : • • REAL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 168 Maximaler 3-Phasen-Durchschnitt Strom STRUCT MxCur3PhAvg Value: • • REAL 16#80 • ST: BYTE • Maximale Netzfrequenz STRUCT MxFrequency Value : • • REAL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 169 MxL2ApPow Value : • • REAL 16#80 • ST: BYTE • Maximale Scheinleistung L2 [kVA] STRUCT MxL2ApPowkVA Value : • • REAL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 170 MxL1ReaPow Value : • • REAL 16#80 • ST: BYTE • Maximale Blindleistung L1 [kvar] STRUCT MxL1ReaPowkvar Value : • • REAL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 171 STRUCT MxL23Volt Value : • • REAL 16#80 • ST: BYTE • Maximale Spannung L3-L1 STRUCT MxL31Volt Value : • • REAL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 172 Value : • • REAL 16#80 • ST: BYTE • 1 = Betriebsart "Ein" aktiv STRUCT OnAct Value : • • BOOL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 173 Einheit Harmonische Verzerrung: % 1342 ThdUnit 1 = Fehler beim Schreiben der Registeradressen für die STRUCT WrDrErr Minimal- und Maximalwerte Value : • • BOOL 16#80 • ST: BYTE • Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 174: Bedienen & Beobachten

    ● Leistungsfaktorsicht von PACMnMx ● Memosicht (siehe APL Online-Hilfe) ● Chargensicht (siehe APL Online-Hilfe) Wenn das Multifunktionsmessgerät PAC3200 / PAC4200 in einem H-System hinter einem DP/PA-Link angebunden ist, können die Messwerte des PACMnMx können nicht ausgelesen werden. Allgemeine Informationen zum Bildbaustein und zum Bausteinsymbol finden Sie in der APL Online-Hilfe in den Kapiteln “Aufbau des Bildbausteins”...
  • Seite 175 In diesem Bereich lesen Sie die Minimal- und Maximalwerte des Multifunktionsmessgeräts PAC3200 / PAC4200. (2) Anzeigen der maximalen Ströme Dieser Bereich zeigt Ihnen die maximalen Ströme des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an. Folgende Ströme werden angezeigt: ● Maximaler Strom L1 ●...
  • Seite 176 Über diese Sprungtaste erreichen Sie die Minimal- oder die Maximalwerte der Stromsicht. (7) Anzeigen der minimalen Ströme Dieser Bereich zeigt Ihnen die minimalen Ströme des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an. (8) Anzeige der minimalen Netzfrequenz inklusive Signalstatus Folgende Ströme werden angezeigt:...
  • Seite 177 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 178: Spannungssicht Von Pacmnmx

    Messwertbaustein PACMnMx 6.6 Bedienen & Beobachten Spannungssicht von PACMnMx Bild 6-3 Spannungssicht von PACMnMx (1) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 179 In diesem Bereich lesen Sie die Minimal- und Maximalwerte des Multifunktionsmessgeräts PAC3200 / PAC4200. (2) Anzeigen der maximalen Spannungen Dieser Bereich zeigt Ihnen die maximalen Spannungen des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an. Folgende Spannungen werden angezeigt: ● Maximale Spannung L1 ●...
  • Seite 180 Über diese Sprungtaste erreichen Sie die Minimal- bzw. die Maximalwerte der Spannungssicht. (6) Anzeigen der minimalen Spannungen Dieser Bereich zeigt Ihnen die minimalen Spannungen des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an. Folgende Spannungen werden angezeigt: ● Minimale Spannung L1 ●...
  • Seite 181 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 182: Leistungssicht Von Pacmnmx

    Messwertbaustein PACMnMx 6.6 Bedienen & Beobachten Leistungssicht von PACMnMx Bild 6-5 Leistungssicht von PACMnMx (1) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 183 Sprungtaste zur nächsten oder vorherigen Sicht ⑦ Anzeigen der minimalen Wirkleistung ⑧ Anzeigen der minimalen Blindleistung ⑨ Anzeigen der minimalen Scheinleistung ⑩ Minimalwerte zurücksetzen ⑪ Bedienfreigabe Bild 6-6 Leistungssicht von PACMnMx (2) Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
  • Seite 184 In diesem Bereich lesen Sie die Minimal- und Maximalwerte des Multifunktionsmessgeräts PAC3200 / PAC4200. (2) Anzeigen der maximalen Wirkleistung Dieser Bereich zeigt Ihnen die maximalen Wirkleistungen des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an. Folgende Wirkleistungen werden angezeigt: ● Maximale Wirkleistung L1 ●...
  • Seite 185 Über diese Sprungtaste erreichen Sie die Minimal- oder die Maximalwerte der Leistungssicht. (7) Anzeigen der minimalen Wirkleistung Dieser Bereich zeigt Ihnen die minimalen Wirkleistungen des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an. Folgende Wirkleistungen werden angezeigt: ● Minimale Wirkleistung L1 ●...
  • Seite 186 Messwertbaustein PACMnMx 6.6 Bedienen & Beobachten (9) Anzeigen der minimalen Scheinleistung Dieser Bereich zeigt Ihnen die minimalen Scheinleistungen des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an. Folgende Scheinleistungen werden angezeigt: ● Minimale Scheinleistung L1 ● Minimale Scheinleistung L2 ● Minimale Scheinleistung L3 ●...

  • Seite 187: Leistungsfaktorsicht Von Pacmnmx

    In diesem Bereich lesen Sie die Minimal- und Maximalwerte des Multifunktionsmessgeräts PAC3200 / PAC4200. (2) Anzeigen des minimalen Leistungsfaktor Dieser Bereich zeigt Ihnen die minimalen Leistungsfaktoren des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an. (3) Anzeigen des maximalen Leistungsfaktor Dieser Bereich zeigt Ihnen die maximalen Leistungsfaktoren des PAC3200 / PAC4200 mit den dazugehörigen Signalstatus an.
  • Seite 188 ● Grauer Haken: der OS-Bediener darf diesen Parameter prozessbedingt vorübergehend nicht bedienen. ● Rotes Kreuz: der OS-Bediener darf diesen Parameter auf Grund von parametrierten AS- Bedienberechtigungen ( oder ) grundsätzlich nicht bedienen. OS_Perm OS1Perm Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 189: Templates Von Pac3200 & Pac4200

    Hinweis Die Bausteine PAC3200 und PAC4200 rufen intern die APL-Bausteine ChkREAL (FC260) und SelST16 (FC369) auf, die nicht mit der Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 ausgeliefert werden. Wenn sich diese beiden Bausteine noch nicht in Ihrem Projekt befinden, kopieren Sie sie vor dem Laden Ihres Projekts in die Steuerung aus der APL-Library dort hinein.

  • Seite 190: Template Pac3200

    Templates von PAC3200 & PAC4200 7.2 Template PAC3200 Template PAC3200 Dieser Messstellentyp dient zum Anschluss eines Multifunktionsgeräts PAC3200 mit den Treiberbausteinen an PCS 7. Bild 7-1 Template PAC3200 Template PAC3200_MnMx Dieser Messstellentyp dient zum Anschluss eines Multifunktionsgeräts PAC3200 mit den Treiberbausteinen an PCS 7.

  • Seite 191: Template Pac4200

    Template PAC4200 Dieser Messstellentyp dient zum Anschluss eines Multifunktionsgeräts PAC4200 mit den Treiberbausteinen an PCS 7. Das Template enthält die Bausteine DrvPAC und PAC4200. Bild 7-3 Template PAC4200 Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...

  • Seite 192: Template Pac4200_Mnmx

    Dieser Messstellentyp dient zum Anschluss eines Multifunktionsgeräts PAC4200 mit den Treiberbausteinen an PCS 7. Das Template enthält die Bausteine DrvPAC, PAC4200 und PACMnMx. Bild 7-4 Template PAC4200_MnMx Advanced Process Library PAC3200 & PAC4200 for SIMATIC PCS 7 Funktionshandbuch, 04/2019, 3ZW1012-00S27-0AB1...
