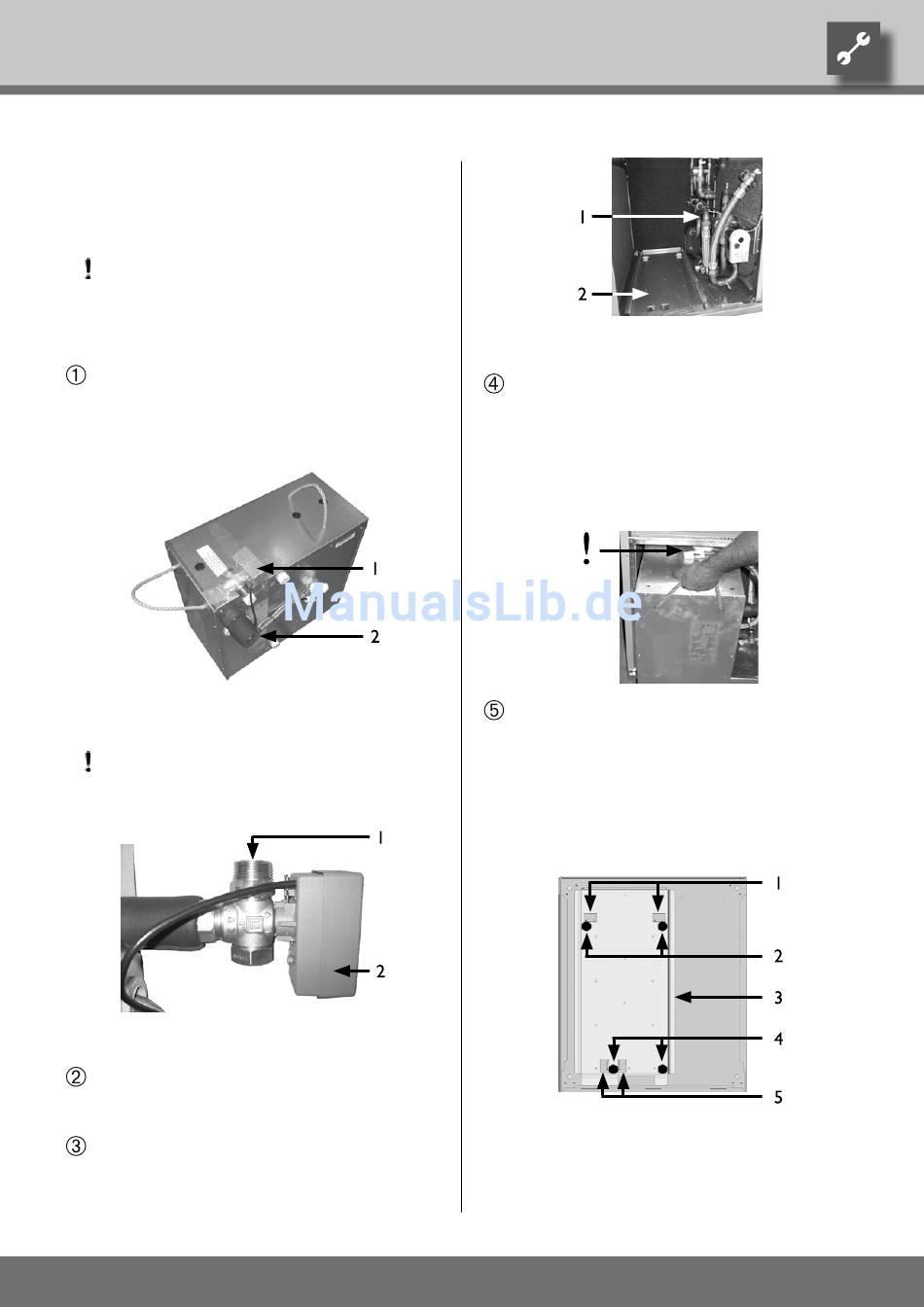

Einbau dEr modulbox
In der Modulbox ist der gesamte Kältekreis der Wärme-
zentrale untergebracht.
VorSichT!
Modulbox nicht mehr als maximal 45° nei-
gen (Gilt für jede richtung).
Gehen Sie so vor:
Zunächst das auf der Modulbox angebrachte
3-Wege-Ventil mit Motor an den Anschluss „Wär-
mequellen-Austritt" der Modulbox montieren (Die
hierfür nötige Dichtung ist im lieferzustand mit
einem Kabelbinder am Austrittsrohr befestigt)...
1 3-Wege-Ventil mit Motor
2 Anschluss Wärmequellen-Austritt
VorSichT!
Motor des 3-Wege-Ventils muss am en-
de der Montage so angebracht sein, wie es
folgendes Bild zeigt:
1 3-Wege-Ventil
2 Motor
Modulbox so vor das Gerät stellen, dass die An-
schlüsse an der Modulbox nach rechts zur Verroh-
rung im Gerät weisen...
Modulbox an den Schlaufen anheben und zunächst
so in das Gerät stellen, dass die Gummifüsse der
Modulbox, die dem Gerät zugewandt sind, auf dem
Zentrierblech hinter der Vorderkante des Geräte-
bodens zu stehen kommen...
Technische Änderungen vorbehalten.
DE830620/200802 – Originalbetriebsanleitung
Modulbox in das Gerät schieben, bis vorderer Gum-
mifuss der Modulbox an der Vorderkante des Ge-
rätebodens anliegt und darübergehoben werden
muss...
Beim Einschieben darauf achten, das die Anschlüs-
se an der Modulbox und der Stecker für den elek-
trischen Anschluss nicht eingeklemmt und beschä-
digt werden...
Modulbox anheben, weiter in das Gerät schieben
und ablassen, sobald hintere Gummifüsse an die
entsprechenden Anschläge des Zentrierblechs stos-
sen...
Dabei den vorderen, linken Gummifuss der Modul-
box zwischen die Führungswinkel einstellen.
Die Modulbox ist im Gerät richtig positioniert,
wenn die Gummifüsse so platziert sind, wie es fol-
gende Skizze zeigt:
© Alpha-InnoTec GmbH
1 Hydraulische Anschlüsse im Gerät
2 Zentrierblech
1 Anschläge am Zentrierblech
2 hintere Gummifüsse der Modulbox
3 Zentrierblech für Modulbox
am Geräteboden
4 vordere Gummifüsse der Modulbox
5 Führungswinkel
