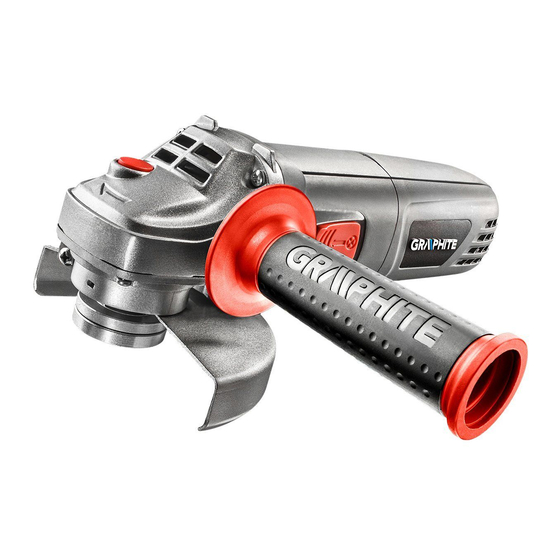

GRAPHITE 59G062 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. GRAPHITE Anleitungen
  4. Schleifmaschinen
  5. 59G062
  6. Betriebsanleitung

GRAPHITE 59G062 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25

Quicklinks

Diese Anleitung herunterladen

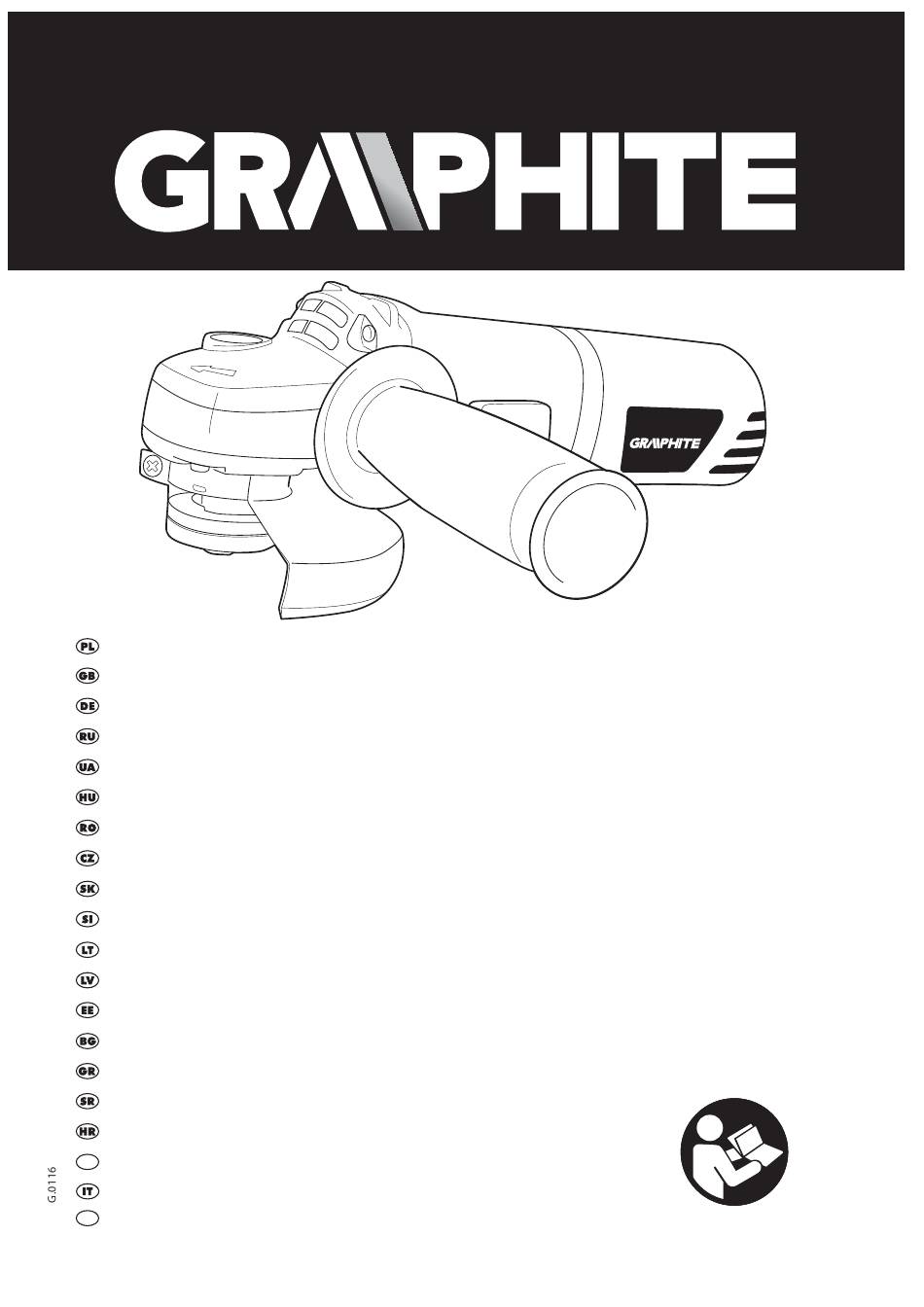

SZLIFIERKA KĄTOWA
ANGLE GRINDER
WINKELSCHLEIFER
УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА
ШЛІФМАШИНКА КУТОВА
SAROKCSISZOLÓ
MASINA DE SLEFUIT UNGHIULARA
ÚHLOVÁ BRUSKA
UHLOVÁ BRÚSKA
KOTNI BRUSILNIK
KAMPINIS ŠLIFUOKLIS
LEŅĶA SLĪPMAŠĪNA
NURKLIHVIJA
59G062
ЪГЛОШЛАЙФ
ΓΩΝΙΑΚΟ ΤΡΙΒΕΙΟ
UGAONA BRUSILICA
KUTNA BRUSILICA
AMOLADORA ANGULAR
ES
SMERIGLIATRICE ANGOLARE
HAAKSE SLIJPER
NL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GRAPHITE 59G062

Inhaltszusammenfassung für GRAPHITE 59G062

  • Seite 1 SZLIFIERKA KĄTOWA ANGLE GRINDER WINKELSCHLEIFER УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА ШЛІФМАШИНКА КУТОВА SAROKCSISZOLÓ MASINA DE SLEFUIT UNGHIULARA ÚHLOVÁ BRUSKA UHLOVÁ BRÚSKA KOTNI BRUSILNIK KAMPINIS ŠLIFUOKLIS LEŅĶA SLĪPMAŠĪNA NURKLIHVIJA 59G062 ЪГЛОШЛАЙФ ΓΩΝΙΑΚΟ ΤΡΙΒΕΙΟ UGAONA BRUSILICA KUTNA BRUSILICA AMOLADORA ANGULAR SMERIGLIATRICE ANGOLARE HAAKSE SLIJPER...
  • Seite 3 INSTRUKCJA OBSŁUGI ......6 INSTRUCTION MANUAL ......17 BETRIEBSANLEITUNG .
  • Seite 6 INSTRUKCJA ORYGINALNA (OBSŁUGI) SZLIFIERKA KĄTOWA 59G062 UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA SZLIFIERKA KĄTOWA, OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA Wskazówki bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym, pracy z użyciem szczotek drucianych i przecinania ściernicą.
  • Seite 7 • Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, należy je trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. •...
  • Seite 8 • Osłona musi być dobrze przymocowana do elektronarzędzia i – aby zagwarantować jak największy stopień bezpieczeństwa – ustawiona tak, aby część ściernicy, odsłonięta i zwrócona do operatora, była jak najmniejsza. Osłona chroni operatora przed odłamkami, przypadkowym kontaktem ze ściernicą, jak również iskrami, które mogłyby spowodować zapalenie się odzieży. •...
  • Seite 9 prawidłowo zamocowane i musi się swobodnie obracać. W ramach testu należy uruchomić urządzenie bez obciążenia na co najmniej jedną minutę w bezpiecznej pozycji. Nie stosować uszkodzonych lub wibrujących narzędzi szlifierskich. Narzędzia szlifierskie muszą mieć okrągły kształt. Uszkodzone narzędzia szlifierskie mogą pęknąć i spowodować obrażenia. •...

  • Seite 10: Przygotowanie Do Pracy

    Obszary jej użytkowania to szeroko rozumiane prace naprawcze i konstrukcyjne nie tylko związane z metalami. Szlifierka kątowa może być także stosowana do cięcia i szlifowania materiałów budowlanych np. cegła, kostka brukowa, płytki ceramiczne, itp. Urządzenie przeznaczone jest wyłącznie do pracy na sucho, nie służy do polerowania. Nie wolno używać...
  • Seite 11 • Pewnie dokręcić śrubę mocującą. Demontaż i regulacja osłony tarczy przebiega w odwrotnej kolejności do jej montażu. WYMIANA NARZĘDZI ROBOCZYCH Podczas czynności wymiany narzędzi roboczych należy używać rękawic roboczych. Przycisk blokady wrzeciona (1) służy wyłącznie do blokowania wrzeciona szlifierki podczas montażu lub demontażu narzędzia roboczego.
  • Seite 12 WŁĄCZANIE / WYŁĄCZANIE Podczas uruchamiania i pracy szlifierkę należy trzymać obiema rękami. • Wcisnąć tylną część włącznika (2). • Przesunąć włącznik (2) do przodu - (w kierunku głowicy) (rys. C). • Dla uzyskania pracy ciągłej - nacisnąć przednią część przycisku włącznika. •...

  • Seite 13: Obsługa I Konserwacja

    Należy stosować tylko takie narzędzia robocze, których dopuszczalna prędkość obrotowa jest wyższa lub równa maksymalnej prędkości szlifierki kątowej bez obciążenia. OBSŁUGA I KONSERWACJA Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego. KONSERWACJA I PRZECHOWYWANIE •...
  • Seite 14 podano poniżej. Podany w niniejszej instrukcji poziom drgań został pomierzony zgodnie z określoną przez normę EN60745 procedurę pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań...
  • Seite 15 Szlifierka kątowa /Product/ / Angle grinder / /Termék/ / Sarokcsiszolo / Model /Model./ 59G062 /Modell/ Numer seryjny /Serial number/ 00001 ÷ 99999 /Sorszám/ Opisany wyżej wyrób jest zgodny z następującymi dokumentami: /The above listed product is in conformity with the following UE Directives:/ /A fent jelzett termék megfelel az alábbi irányelveknek:/...

  • Seite 16: Gwarancja I Serwis

    Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl. Zeskanuj QR kod i wejdź na gtxservice.pl...
  • Seite 17 TRANSLATION OF THE ORIGINAL INSTRUCTIONS ANGLE GRINDER 59G062 NOTE: BEFORE THE POWER TOOL IS USED FOR THE FIRST TIME, READ THIS INSTRUCTION MANUAL AND KEEP IT FOR FUTURE REFERENCE. DETAILED SAFETY REGULATIONS ANGLE GRINDER, SAFETY WARNINGS Safety guidelines for grinding, sanding with sandpaper, working with wire brushes and cutting using the grinding wheel.
  • Seite 18 working tool may come in contact with a surface, which it is put aside onto, and you may lose control over the tool. • Do not carry the power tool, which is in motion. An accidental contact with the rotating working tool may caught in your clothes and drill into an operator’s body.
  • Seite 19 not designed for higher rotational speed, which is specific to smaller power tools. Thus, such grinding wheels may break. Additional specific safety guidelines for cutting with a cut-off wheel • Always prevent a cut-off wheel from seizure and avoid excessive pressure. Do not make too deep cuts.
  • Seite 20 rubber O-ring and this ring is not damaged. Also surfaces of the outer flange and the inner flange must be clean. • Use quick release flange only with cutting and grinding discs. Use only flanges that are free from defects, that operate correctly. •...

  • Seite 21: Preparation For Work

    DESCRIPTION OF USED GRAPHIC SIGNS NOTE WARNING FITTING/SETTING INFORMATION EQUIPMENT AND ACCESSORIES 1. Grinding wheel guard - 1 pce 2. Socket spanner - 1 pce 3. Additional handle - 1 pce PREPARATION FOR WORK ATTACHING THE ADDITIONAL HANDLE The additional handle (3) is installed in one of the holes in the grinder head. It is recommended to use the grinder with the additional handle.
  • Seite 22 • Remove a previously installed working tool, if it is installed. • Both flanges should be removed before installation – the inner flange (6) and outer flange (5). • Put the threaded part of a working tool onto the spindle and slightly tighten. Working tools with threaded holes are removed in the reverse order.

  • Seite 23: Operation And Maintenance

    • Do not allow the fastening flanges to contact a workpiece in case of deep cuts (e.g. sections, building blocks, bricks, etc.). Cut-off wheels reach high temperatures during operation. It cannot be touched with uncovered body parts, before they cool down. GRINDING Grinding wheel, cup-type grinding wheels, flap wheels, wheels with abrasive fibre, wire brushes and flexible discs, etc.

  • Seite 24: Environmental Protection

    SPECIFICATIONS RATED DATA Angle Grinder Parameter Value Power supply voltage 230 V AC Power supply frequency 50 Hz Rated power 710 W Rated rotational speed 11000 min Max. grinding wheel diameter 115 mm Inner disc diameter 22,2 mm Spindle thread Protection class Weight 2 kg...
  • Seite 25 ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG WINKELSCHLEIFER 59G062 ANMERKUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES ELEKTROWERKZEUGS GRÜNDLICH DIE VORLIEGENDE BETRIEBSANLEITUNG DURCH UND BEWAHREN SIE SIE AUF. DETAILLIERTE SICHERHEITSVORSCHRIFTEN WINKELSCHLEIFER, SICHERHEITSHINWEISE Sicherheitshinweise bezüglich des Schleifens, Schleifens mit dem Schleifpapier, der Arbeit mit den Drahtbürsten und des Trennschleifens.
  • Seite 26 Handgriffs zu halten. Die Berührung der Leitung des Versorgungsnetzes kann zur Übergabe der Spannung auf metallische Teile des Elektrowerkzeugs führen, was den Stromschlag verursachen könnte. • Das Netzkabel ist von den rotierenden Arbeitswerkzeugen fern zu halten. Wird die Kontrolle über dem Werkzeug verloren, kann das Netzkabel durchgetrennt oder eingezogen werden und die Hand oder der ganze Arm kann in das rotierende Arbeitswerkzeug geraten.
  • Seite 27 Sicherheitsstufe so eingestellt, dass der nicht abgedeckte und zum Bediener hin gerichtete Teil der Schleifscheibe möglichst klein ist. Die Abdeckung schützt den Bediener vor Splittern, einer zufälliger Berührung der Schleifscheibe sowie Funken, die eine Zündung der Kleidung verursachen könnten. • Die Schleifscheiben können nur für die vorgesehenen Arbeiten verwenden. •...
  • Seite 28 Bewegung des Schleifwerkzeugs gewährleisten. Im Rahmen eines Tests das Gerät zumindest eine Minute lang in einer sicheren Position leer laufen lassen. Keine beschädigten bzw. vibrierenden Schleifwerkzeuge verwenden. Die Schleifwerkzeuge müssen abgerundet sein. Beschädigte Schleifwerkzeuge können brechen und Verletzungen verursachen. • Nach dem Spannen des Schleifwerkzeugs, aber vor dem Betätigen des Schleifers überprüfen, ob das Schleifwerkzeug richtig gespannt ist und ob es sich frei bewegen kann und an der Abdeckung nicht klemmt.

  • Seite 29: Vorbereitung Auf Den Einsatz

    Als Anwendungsbereich gelten allgemein Reparatur- und Konstruktionsarbeiten nicht nur an Metallen. Der Winkelschleifer kann ebenfalls zum Schliefen und Trennschleifen von Baumaterialien wie Ziegel, Pflastersteine, Fliesen usw. verwendet werden. Das Gerät darf ausschließlich im Trockenverfahren betrieben werden. Es dient nicht zum Polieren. Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs ist nicht zugelassen Nichtbestimmungsgemäßer Gebrauch.

  • Seite 30: Betrieb / Einstellungen

    • Die Scheibenschutzhaube in gewählter Position einstellen. • Ziehen Sie die Befestigungsschraube wieder fest. Zum Demontieren und Verstellen der Scheibenschutzhaube ist das Montageverfahren umgekehrt anzuwenden. AUSTAUSCH VON ARBEITSWERKZEUGEN Beim Austausch von Arbeitswerkzeugen sind Arbeitshandschuhe zu tragen. Die Taste der Spindelarretierung (1) dient ausschließlich zur Arretierung der Spindel des Schleifers bei der Montage bzw.
  • Seite 31 EIN-/AUSSCHALTEN Beim Start und Betrieb soll man den Schleifer in beiden Händen halten. • Den hinteren Teil des Hauptschalters (2) drücken. • Den Schalter (2) nach vorne (zum Kopfstück hin) (Abb. C) schieben. • Für den Dauerbetrieb den vorderen Teil des Schalters drücken. •...

  • Seite 32: Bedienung Und Wartung

    Nur solche Arbeitswerkzeuge verwenden, deren zulässige Drehzahl höher oder gleich groß ist wie die max. Geschwindigkeit des Winkelschleifers im Leerlauf. BEDIENUNG UND WARTUNG Vor allen Montage-, Einstellungs-, Reparatur- oder Bedienungsarbeiten trennen Sie den Stecker der Versorgungsleitung aus der Netzsteckdose. WARTUNG UND AUFBEWAHRUNG •...

  • Seite 33: Umweltschutz

    Der in dieser BA angegebene Vibrationspegel wurde gemäß dem in der Norm EN 60745 bestimmten Messverfahren gemessen und kann zum Vergleich der Elektrowerkzeuge verwendet werden. Er kann auch für eine vorläufige Einschätzung der Vibrationsbelastung verwendet werden. Der angegebene Vibrationspegel ist repräsentativ für standardmäßige Anwendungen des Elektrowerkzeugs. Der Vibrationspegel kann sich ändern, wenn das Elektrowerkzeug für andere Anwendungen oder mit anderen Arbeitswerkzeugen verwendet wird bzw.

  • Seite 34: Правила Техники Безопасности

    ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА 59G062 ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ЭЛЕКТРОИНСТРУМЕНТА СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ДАННУЮ ИНСТРУКЦИЮ И СОХРАНИТЬ ЕЕ В КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА, УКАЗАНИЯ ПО БЕЗОПАСНОСТИ Указания мер безопасности, касающиеся шлифования, шлифования шкуркой, зачистки с...
  • Seite 35 слуха, перчатками и защитным фартуком, способным задерживать мелкие абразивные частицы и частицы обрабатываемого материала. Средства защиты органов зрения должны быть способны задерживать разлетающиеся частицы, образующиеся при производстве различных работ. Пылезащитная маска или респиратор должны отфильтровывать частицы, образующиеся при производстве работ. Длительное воздействие шума высокого уровня может вызвать потерю слуха.
  • Seite 36 • Будьте особо осторожны при работе в углах, на острых кромках и т.п. Избегайте вибрации и заедания рабочего инструмента. Углы, острые кромки и вибрация рабочего инструмента могут приводить к заклиниванию, вызывать потерю управления или отскок. • Не прикрепляйте пильные цепи для резки древесины или пильные диски. Такой инструмент способен...
  • Seite 37 устанавливать опоры под заготовку рядом с линией реза с обеих сторон круга и по краям объекта обработки. • Будьте особо осторожны при работе в нишах, имеющихся в стенах и других затененных зонах. Выступающий вперед круг может перерезать газовые или водопроводные трубы, электропроводку или...
  • Seite 38 • При кратковременных исчезновениях напряжения в сети, либо если вилка была вынута из розетки при кнопке включения, находящейся в положении «включено», перед повторным включением инструмента разблокируйте кнопку включения и поставьте ее в положение «выключено». ВНИМАНИЕ! Электроинструмент служит для работы внутри помещений. Несмотря...

  • Seite 39: Подготовка К Работе

    3. Дополнительная рукоятка 4. Защитный кожух круга 5. Наружный фланец 6. Внутренний фланец * Внешний вид приобретенного электроинструмента может незначительно отличаться от изображенного на рисунке. ОПИСАНИЕ ИСПОЛЬЗОВАННЫХ ГРАФИЧЕСКИХ СИМВОЛОВ ВНИМАНИЕ ВНИМАНИЕ - ОПАСНОСТЬ! СБОРКА/НАСТРОЙКА ИНФОРМАЦИЯ ИНФОРМАЦИЯ 1. Защитный кожух круга - 1 шт.
  • Seite 40 • Вставьте специальный ключ (входит в комплект шлифмашины) в отверстия наружного фланца (5) (рис. A). • Поверните ключ – ослабьте и снимите наружный фланец (5). • Наденьте круг так, чтобы он был прижат к поверхности внутреннего фланца (6). • Закрепите наружный фланец (5) и слегка затяните с помощью специального ключа. Демонтаж...

  • Seite 41: Техническое Обслуживание

    РЕЗАНИЕ • Резать угловой шлифмашиной можно только по прямой линии. • Не следует резать материал, держа его в руке. • Крупные детали необходимо подпереть, обращая внимание на то, чтобы точки опоры находились вблизи линии реза и на конце материала. Стабильно расположенный обрабатываемый...

  • Seite 42: Технические Характеристики

    УХОД И ХРАНЕНИЕ • Рекомендуется чистить электроинструмент после каждого использования. • Для чистки запрещается использовать воду и прочие жидкости. • Чистите электроинструмент с помощью сухой тряпочки или сжатым воздухом под небольшим давлением. • Запрещается использовать для чистки чистящие средства и растворители, так как они могут повредить...
  • Seite 43 электроинструмента. Вибрационная характеристика может измениться, если электроинструмент будет использоваться для других целей, либо с другими рабочими принадлежностями, а также в случае недостаточного технического ухода за электроинструментом. Приведенные выше причины могут вызвать увеличение длительности вибрационной экспозиции за период работы. Для точной оценки вибрационной экспозиции следует учесть время, в течение которого электроинструмент...
  • Seite 44 ПЕРЕКЛАД ІНСТРУКЦІЇ З ОРИГІНАЛУ МАШИНА ШЛІФУВАЛЬНА КУТОВА (БОЛГАРКА) 59G062 УВАГА! ПЕРШ НІЖ ПРИСТУПАТИ ДО ЕКСПЛУАТАЦІЇ ЕЛЕКТРОІНСТРУМЕНТУ, СЛІД УВАЖНО ОЗНАЙОМИТИСЯ З ЦІЄЮ ІНСТРУКЦІЄЮ Й ЗБЕРЕГТИ ЇЇ У ДОСТУПНОМУ МІСЦІ. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС КОРИСТУВАННЯ УСТАТКУВАННЯМ МАШИНА ШЛІФУВАЛЬНА КУТОВА, ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ...
  • Seite 45 що знаходиться поблизу електроінструменту, що працює, повинна використовувати засоби особистого захисту. Уламки предмету, що обробляється, або тріснутий робочий інструмент здатні викинути уламки та спричинитися до травматизму також за межами безпосередньої області дії. • Під час виконання робіт, протягом яких робочий інструмент здатен натрапити на приховану електропроводку...
  • Seite 46 Робочий інструмент даного типу часто спричиняє відбиття або втрату контролю над електроінструментом. Специфічні правила техніки безпеки під час шліфування та пиляння за допомогою шліфувального кругу • Слід використовувати виключно ті шліфувальні диски, що призначені для даного електроінструменту, а також захисний кожух, призначений для шліфувального диску даного типорозміру.
  • Seite 47 Шліфувальний інструмент повинен мати округлу форму. Пошкоджений шліфувальний інструмент здатен тріснути та спричинити травму. • Після встановлення шліфувального інструмента і перед ввімкненням устаткування слід переконатися, що шліфувальний інструмент встановлений правильно та надійно закріплений, а також вільно обертається і не перечіплюється за кожух. •...

  • Seite 48: Підготовка До Роботи

    випадку використання відповідного оснащення кутова шліфувальна машина може бути використана не тільки до різання та шліфування, але також до чищення, напр., від іржі, шарів фарби тощо. Галузі її застосування - ремонтні та монтажні роботи з металом у широкому розумінні. Кутова шліфувальна...
  • Seite 49 або іскрами. Під час монтажу кожуху слід звертати додаткову увагу на те, щоб його закрита частина була звернута до оператора. • Надіньте кожух диску (4) таким чином, щоб виступ на його обводі співпав із вижлобком у корпусі над передаточним механізмом. •...
  • Seite 50 • У випадку падіння електроінструмента під час праці необхідно упевнитися у його придатності до подальшої експлуатації та, в разі необхідності, замінити робочий інструмент, якщо той було пошкоджено або деформовано. • Не допускається бити робочим інструментом матеріал, що оброблюється. • Не допускається оббивати й здирати диском матеріалу, що оброблюється, особливо в разі обробки...
  • Seite 51 Не допускається використовувати диски, що призначені до різання, для шліфувальних робіт. Шліфувальні диски призначені для шліфування матеріалу окрайкою диску. • Не допускається використовувати до шліфування бічну поверхню диску. Оптимальний кут праці для даного виду дисків складає 30 (мал. H). • Роботи, пов’язані зі шліфуванням, допускається виконувати тільки за допомогою відповідних для...

  • Seite 52: Технічні Характеристики

    ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НОМІНАЛЬНІ ХАРАКТЕРИСТИКИ Шліфмашина кутова (болгарка) Характеристика Значення Напруга живлення 230 V AC Частота струму 50 Hz Номінальна потужність 710 W Швидкість обертання номінальна 11000 min Макс. діаметр диску 115 mm Діаметр диску внутрішній 22,2 mm Гвинт шпинделя Клас електроізоляції Маса...
  • Seite 53 EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA SAROKCSISZOLÓ 59G062 FIGYELEM: AZ ELEKTROMOS SZERSZÁM ÜZEMBE HELYEZÉSE ELŐTT FIGYELMESEN OLVASSA EL EZT A HASZNÁLATI UTASÍTÁST ÉS ŐRIZZE MEG KÉSŐBBI FELHASZNÁLÁS CÉLJÁRA. RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK SAROKCSISZOLÓ, BIZTONSÁGI ÉS MUNKAVÉDELMI ELŐÍRÁSOK Biztonsági ajánlások csiszolás, csiszolópapír és drótkefe használata, valamint csiszolótárcsás vágás esetére.
  • Seite 54 • A hálózati csatlakozókábelt távol kell tartani a forgó betétszerszámoktól. Az elektromos kéziszerszám fölötti uralom elvesztése esetén átvágódhat vagy kihúzódhat az elektromos csatlakozókábel, és a kezet, vagy az egész kart elkaphatja a forgó szerszám. • Tilos az elektromos kéziszerszámot letenni, mielőtt teljesen meg nem áll a befogott szerszám. A forgó...
  • Seite 55 rögzítőgyűrű szabad használni. A megfelelő rögzítőgyűrű megtámasztja a tárcsát, csökkentve ezzel esetleges eltörésének veszélyét. A vágótárcsákhoz való rögzítőgyűrűk különbözhetnek a másféle tárcsákhoz használtaktól. • Tilos nagyobb méretű elektromos kéziszerszámokból származó elhasználódott csiszolótárcsák használata. A nagyobb szerszámokhoz gyártott tárcsák nincsenek olyan magas fordulatszámra tervezve, amilyen a kisebb szerszámok jellemzője és ezért eltörhetnek.
  • Seite 56 furatának menethossza megfelel-e a tengelycsonk menethosszának. • Rögzítse a megmunkálandó munkadarabot. A munkadarab rögzítése rögzítő eszközben vagy satuban biztonságosabb, mint kézben tartani. • Ha a munkadarab saját tömege nem biztosít stabil helyzetet, rögzíteni kell • Ne érintse meg a csiszolószerszámokat, míg ki nem hűltek. •...
  • Seite 57 AZ ÁBRÁK ÁTTEKINTÉSE Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái szerinti jelöléseit követi. 1. Orsózár gomb 2. Indítókapcsoló 3. Pótmarkolat 4. Tárcsa védőborítás 5. Külső rögzítőgyűrű 6. Belső rögzítőgyűrű * Előfordulhatnak különbségek a termék és az ábrák között. AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA FIGYELEM FIGYELMEZTETÉS...
  • Seite 58 • Nyomja meg az orsózár (1) gombját. • Helyezze a speciális kulcsot (tartozékként mellékelve) az (5) külső rögzítőgyűrű furataiba (A. ábra). • Forgassa el a kulccsal - lazítsa meg és vegye le az (5) rögzítőgyűrűt. • Helyezze fel a tárcsát úgy, hogy rásimuljon a (6) belső rögzítőgyűrű felületére. •...
  • Seite 59 VÁGÁS • Vágás a sarokcsiszolóval csak egyenes vonalban végezhető. • Nem szabad kézben tartott anyagot vágni. • A nagyméretű munkadarabokat alá kell támasztani, odafigyelve arra, hogy az alátámasztási pontok a vágás vonalának, valamint a munkadarab szélének közelében legyenek. A stabilan elhelyezett munkadarab nem lesz hajlamos a vágás közbeni elmozdulásra.

  • Seite 60: Műszaki Jellemzők

    • Ha a motor kommutátoránál túlzott szikraképződést tapasztal, ellenőriztesse szakemberrel a motor szénkeféinek állapotát. • A berendezést tárolja száraz, gyermekektől elzárt helyen. A SZÉNKEFÉK CSERÉJE A motor elhasználódott (5 mm-nél rövidebb), elégett vagy megrepedt szénkeféit azonnal ki kell cserélni. A két szénkefét minden esetben együtt kell kicserélni. A szénkefék cseréjét kizárólag szakemberrel végeztesse, eredeti alkatrészek felhasználásával.
  • Seite 61 KÖRNYEZETVÉDELEM Az elektromos üzemű termékeket ne dobja ki a háztartási hulladékkal, hanem adja le hulladékkezelésre, hulladékgyűjtésre szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott elektromos és elektronikai berendezések a természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a környezet és az emberi egészség számára.

  • Seite 62: Traducere A Instrucţiunilor Originale

    TRADUCERE A INSTRUCŢIUNILOR ORIGINALE POLIZOR UNGHIULAR 59G062 NOTĂ: INAINTE DE FOLOSIREA SCULEI ELECTRICE, TREBUIE CITITE CU ATENŢIE INSTUCŢIUNILE. SE RECOMANDĂ PĂSTRAREA LOR PENTRU FOLOSIREA ÎN VIITOR. PREVEDERI SPECIALE PENTRU SECURITATE POLIZORUL UNGHIULAR, AVERTISMENTE PRIVIND SIGURANŢA Indicaţii referitoare la siguranţa în timpul şlefuirii, şlefuirii cu hậrtie abrazivă sau lucrul cu utilizarea periilor de sậrmă...
  • Seite 63 izolate ale mânerului. Contactul cu cablul electric de alimentare, poate cauza transmiterea tensiunii pe elementele metalice,şi în consecinţă, pericolul de electrocutare. • Cablul de putere trebuie ţinut departe de de piesele rotitoare ale uneltelor de lucru. In cazul pierderii controlului asupra uneltei, conductorul cu tensiune poate fi tăiat sau atras, iar palma sau chiar toată mâna pot fi prinse de piesele rotitoare ale utilajului de lucru.
  • Seite 64 • Nu se şlefuieşte niciodată suprafața laterală a discului abraziv utilizată pentru tăiere. Discurile abrazive de tăiere sunt destinate pentru eliminarea materialului cu marginea lamei. Influența forțelor laterale pe aceste discuri le poate sparge. • Pentru discul selectat, folosiți întotdeauna flanșe de fixare intacte, cu dimensiuni și formă corespunzătoare.
  • Seite 65 • Butonul de blocare a arborelui poate fi mişcat, numai când arborele mașinii este nemişcat. • In utilajele adaptate pentru montarea discurilor abrazive cu gaură filetată, verificați lungimea filetului discului de rectificat, dacă se potriveşte cu lungimea fletului de pe arbore. •...

  • Seite 66: Pregătirea Pentru Lucru

    electrică se produc scântei care pot aprinde aburii emişi. • Nu folosiţi pentru şlefuire discurile abrazive folosite pentru tăiere. Discurile pentru tăiere acţionează cu suprafaţa frontală, în timp ce şlefuirea cu suprafaţa laterală a acestui disc poate provoca deteriorarea lui şi în consecinţă...
  • Seite 67 MONTAREA DISCURILOR În cazul discurilor de șlefuire sau de tăiere cu o grosime mai mică de 3 mm, piulița flanșei exterioare (5) trebuie să fie înșurubată pe suprafața plană a discului (figura B). • Apăsaţi butonul de blocare a axului (1). •...
  • Seite 68 electroscula este îndepărtată de materialul prelucrat. TĂIEREA • Tăierea cu polizorul unghiular poate fi efectuată numai în linie dreaptă. • Nu tăiaţi materialul ținându-l în mână. • Obiectele mari trebuie să fie sprijinite, fiind atenţi ca punctele de sprijin să fie aproape de linia de tăiere şi la capătul materialului.

  • Seite 69: Parametrii Tehnici

    • Pentru curăţare, nu trebuie să folosiţi apă sau alte lichide. • Utilajul trebuie curăţat cu o cârpă moale, uscată sau cu aer comprimat la presiune joasă. • Nu folosiţi nici un fel de agenţi de curăţare sau solvenţi, deoarece pot deteriora elementele din plastic. •...

  • Seite 70: Protecţia Mediului

    împotrive consecinţelor vibraţiilor, cum sunt: conservarea electrosculelor şi uneltelor de lucru, asigurarea unei temperaturi corespunzătoare a mâinilor, organizarea bună a muncii. Nivelul presiunii acustice: Lp = 87,17 dB(A) K= 3 dB(A) Nivelul puterii acustice: Lw = 98,17 dB(A) K= 3 dB(A) Valoarea acceleraţiilor vibraţiilor: a = 7,736 m/s K= 1,5 m/s...
  • Seite 71 PŘEKLAD PŮVODNÍHO NÁVODU K POUŽÍVÁNÍ ÚHLOVÁ BRUSKA 59G062 POZOR: PŘED ZAHÁJENÍM POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO POZDĚJŠÍ POTŘEBU. PODROBNÉ BEZPEČNOSTNÍ POKYNY ÚHLOVÁ BRUSKA, UPOZORNĚNÍ TÝKAJÍCÍ SE BEZPEČNOSTI Bezpečnostní pokyny týkající se broušení, broušení brusným papírem, práce s použitím drátěných kartáčů...
  • Seite 72 • Držte síťový kabel daleko od otáčejícího se pracovního nářadí. V případě ztráty kontroly nad nářadím může být síťový kabel přeříznut nebo vtažen a dlaň nebo celá ruka se můžou dostat do otáčejícího se pracovního nářadí. • Je zakázáno odkládat elektrické nářadí před úplným zastavením pracovního nářadí. Otáčející se nářadí...
  • Seite 73 • Nepoužívejte opotřebené brusné kotouče z většího elektrického nářadí. Brusné kotouče k většímu elektrickému nářadí nejsou navrženy pro větší počet otáček, jež jsou typické pro menší elektrické nářadí, a proto se mohou zlomit. Dodatečné podrobné bezpečnostní pokyny pro řezání brusným kotoučem •...
  • Seite 74 • V případě použití rychloupínací příruby se ujistěte, zda vnitřní příruba osazená na vřetenu, je vybavená pryžovým kroužkem typu O-kroužek a zda není tento kroužek poškozený. Zajistěte také, aby byly povrchy vnější a vnitřní příruby čisté. • Rychloupínací přírubu používejte výhradně s brusnými a řezacími kotouči. Používejte výhradně nepoškozené...

  • Seite 75: Příprava K Práci

    * Skutečný výrobek se může lišit od vyobrazení. POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ POZOR UPOZORNĚNÍ MONTÁŽ / NASTAVENÍ INFORMACE VYBAVENÍ A PŘÍSLUŠENSTVÍ 1. Kryt kotouče - 1 ks 2. Speciální klíč - 1 ks 3. Přídavná rukojeť - 1 ks PŘÍPRAVA K PRÁCI MONTÁŽ...
  • Seite 76 • Demontujte dříve namontované pracovní nářadí – je-li namontováno. • Před montáží sundejte obě příruby – vnitřní přírubu (6) a vnější přírubu (5). • Našroubujte závitovou část pracovního nářadí na vřeteno a lehce dotáhněte. Demontáž pracovního nářadí se závitovým otvorem probíhá v opačném pořadí než při montáží. MONTÁŽ...

  • Seite 77: Péče A Údržba

    Hloubka řezu závisí na průměru kotouče (obr. G). • Používejte pouze kotouče s nominálními průměry ne většími než doporučované pro daný model brusky. • Při hlubokých řezech (např. profily, stavební desky, cihly apod.) nedopusťte ke kontaktu upevňovacích přírub s obráběným materiálem. Řezací...

  • Seite 78: Technické Parametry

    TECHNICKÉ PARAMETRY JMENOVITÉ ÚDAJE Úhlová bruska Parametr Hodnota Napájecí napětí 230 V AC Napájecí kmitočet 50 Hz Jmenovitý výkon 710 W Nominální rychlost otáčení 11000 min Max. průměr kotoučů 115 mm Vnitřní průměr kotouče 22,2 mm Závit vřetene Třída ochrany Hmotnost 2 kg Rok výroby...
  • Seite 79 PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE UHLOVÁ BRÚSKA 59G062 POZOR: PREDTÝM, AKO ZAČNETE POUŽÍVAŤ ELEKTRICKÉ NÁRADIE, JE POTREBNÉ SI POZORNE PREČÍTAŤ TENTO NÁVOD A USCHOVAŤ HO NA ĎALŠIE POUŽITIE. DETAILNÉ BEZPEČNOSTNÉ PREDPISY UHLOVÁ BRÚSKA, UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI Bezpečnostné pokyny týkajúce sa brúsenia, brúsenia brúsnym papierom, práce s drôtenými kefkami a rezania brúsnym kotúčom.
  • Seite 80 • Napájací kábel držte v bezpečnej vzdialenosti od rotujúcich pracovných nástrojov. V prípade straty kontroly nad náradím môže byť napájací kábel preťatý alebo navinutý a dlaň alebo celá ruka sa môžu dostať do rotujúceho pracovného nástroja. • V žiadnom prípade nie je dovolené elektrické náradie odkladať skôr, ako sa pracovný nástroj celkom zastaví.
  • Seite 81 • K zvolenému brúsnemu kotúču treba vždy používať nepoškodené upevňujúce manžety správneho rozmeru a tvaru. Vhodné manžety podopierajú brúsne kotúče, a tým znižujú nebezpečenstvo ich zlomenia. Manžety rozrezávacích kotúčov sa môžu líšiť od manžiet určených na iné brúsne kotúče. • Nie je dovolené používať opotrebované brúsne kotúče z väčších elektrických zariadení. Brúsne kotúče väčších elektrických zariadení...
  • Seite 82 • Ak vlastná hmotnosť predmetu nezaručuje jeho stabilnú polohu, treba ho upevniť. • Nie je dovolené dotýkať sa rozrezávacích a brúsnych kotúčov, kým nevychladnú. • Na brúsny alebo rozrezávací kotúč nevyvíjajte bočný tlak. • Neprerezávajte obrábané predmety s väčšou hrúbkou, ako je maximálna hĺbka rezania rozrezávacieho kotúča.

  • Seite 83: Pred Uvedením Do Prevádzky

    VYSVETLIVKY KU GRAFICKEJ ČASTI Nasledujúce číslovanie sa vzťahuje na časti zariadenia zobrazené v grafickej časti tohto návodu. 1. Aretačné tlačidlo vretena 2. Spínač 3. Prídavná rukoväť 4. Kryt kotúča 5. Vonkajšia manžeta 6. Vnútorná manžeta * Obrázok s výrobkom sa nemusia zhodovať. OPIS POUŽITÝCH GRAFICKÝCH ZNAKOV POZOR! VÝSTRAHA...
  • Seite 84 • Kľúčom otočte – uvoľnite a zložte vonkajšiu manžetu (5). • Kotúč založte tak, aby bol pritlačený k povrchu vnútornej manžety (6). • Vonkajšiu manžetu (5) priskrutkujte a zľahka utiahnite špeciálnym kľúčom. Demontáž kotúčov prebieha v opačnom poradí ako montáž. Pri montáži by mal byť kotúč pritlačený k ploche vnútornej manžety (6) a stredovo osadený...

  • Seite 85: Ošetrovanie A Údržba

    • Malé predmety musia byť upevnené napr. v zveráku, pri použití zvierok atď. Materiál treba upevniť tak, aby sa miesto rezu nachádzalo v blízkosti upevňujúceho prvku. Zaručí to väčšiu presnosť rezania. • Je potrebné zabrániť tomu, aby došlo k vibráciám alebo poskakovaniu rozrezávacieho kotúča, čo môže zhoršiť...

  • Seite 86: Technické Parametre

    VÝMENA UHLÍKOVÝCH KEFIEK Opotrebované (kratšie ako 5 mm), zhorené alebo prasknuté uhlíkové kefky motora treba okamžite vymeniť. Vždy sa súčasne vymieňajú obidve uhlíkové kefky. Výmenu uhlíkových kefiek sa odporúča zveriť výhradne kvalifikovanej osobe pri použití originálnych súčiastok. Akékoľvek poruchy musia byť odstránené autorizovaným servisom výrobcu. TECHNICKÉ...

  • Seite 87: Ochrana Životného Prostredia

    OCHRANA ŽIVOTNÉHO PROSTREDIA Výrobky napájané elektrickým prúdom sa nesmú likvidovať spoločne s domácim odpadom, ale majú byť odovzdané na recykláciu na určenom mieste. Informáciu o recyklácii poskytne predajca výrobku alebo miestne orgány. Opotrebované elektrické a elektronické zariadenia obsahujú látky negatívne pôsobiace na životné...
  • Seite 88 PREVOD IZVIRNIH NAVODIL KOTNI BRUSILNIK 59G062 POZOR: PRED PRIČETKOM UPORABE ELEKTRIČNEGA ORODJA JE TREBA POZORNO PREBRATI SPODNJA NAVODILA IN JIH SHRANITI ZA NADALJNJO UPORABO. SPECIFIČNI VARNOSTNI PREDPISI KOTNI BRUSILNIK, OPOZORILA GLEDE VARNOSTI Varnostna navodila za brušenje, brušenje z brusnim papirjem, delo z uporabo žičnih krtač in rezanja z brusilno ploščo.
  • Seite 89 • Električnega orodja nikoli ni dovoljeno odlagati pred popolno zaustavitvijo delovnega orodja. Obračajoče se delovno orodje lahko pride v stik s površino, na katero je položeno, zaradi česar je mogoče izgubiti nadzor nad električnim orodjem. • Delovnega orodja, ki je v delujočem stanju, ni dovoljeno prenašati. Zaradi naključnega stika oblačil z obračajočim se delovnim orodjem se lahko le-to vpotegne in zavrta v telo uporabnika.
  • Seite 90 • Ni dovoljeno uporabljati izrabljenih brusilnih plošč z večjih električnih orodij. Brusilne plošče za večja električna orodja niso načrtovane za večje število obratov, ki je značilno za manjša električna orodja, in se lahko zato zlomijo. Dodatna specifična varnostna navodila za rezanje z brusilno ploščo •...
  • Seite 91 • Ne vršiti bočnega pritiska na brusilno ali rezalno ploščo. • Ne rezati predmetov z debelino, večjo od maksimalne globine rezanja rezalne plošče. • V primeru uporabe hitrovpenjalne prirobnice se je treba prepričati, da je notranja prirobnica, ki se nahaja na vretenu, opremljena z gumijasto objemko tipa o-ring, ki ne sme biti poškodovana. Prav tako je treba poskrbeti, da sta površini zunanje in notranje prirobnice čisti.

  • Seite 92: Priprava Na Uporabo

    5. Zunanja prirobnica 6. Notranja prirobnica * Obstajajo lahko razlike med sliko in izdelkom. OPIS UPORABLJENIH GRAFIČNIH ZNAKOV POZOR OPOZORILO NAMESTITEV/NASTAVITVE INFORMACIJA OPREMA IN PRIBOR 1. Zaščita plošče – 1 kos 2. Specialni ključ – 1 kos 3. Dodaten ročaj –...
  • Seite 93 MONTAŽA DELOVNIH ORODIJ Z NAVOJNO ODPRTINO • Pritisnite tipko blokade vretena (1). • Snemite predhodno nameščeno delovno orodje – če je nameščeno. • Pred montažo snemite obe prirobnici – notranjo prirobnico (6) in zunanjo prirobnico (5). • Navojni del delovnega orodja navijte na vredno in rahli zategnite. Demontaža delovnih orodij z navojno odprtino poteka v nasprotni smeri od montaže.
  • Seite 94 • Pri rezanju materiala se priporoča, da je smer pomikanja skladna s smerjo obračanja rezalne plošče. Globina rezanja je odvisna od premera plošče (slika G). • Uporabljati je treba le plošče z nominalnimi premeri, ki niso večje od priporočenih za dani model brusilnika.

  • Seite 95: Varovanje Okolja

    TEHNIČNI PARAMETRI NAZIVNI PODATKI Kotni brusilnik Parameter Vrednost Napetost napajanja 230 V AC Frekvenca napajanja 50 Hz Nazivna moč 710 W Nazivna vrtilna hitrost 11000 min Maks. premer brusov 115 mm Notranji premer brusov 22,2 mm Navoj vretena Razred zaščite Teža 2 kg Leto izdelave...
  • Seite 96 ORIGINALIOS INSTRUKCIJOS VERTIMAS KAMPINIS ŠLIFUOKLIS 59G062 DĖMESIO: PRIEŠ PRADĖDAMI NAUDOTIS ELEKTRINIU ĮRANKIU ATIDŽIAI PERSKAITYKITE ŠIĄ INSTRUKCIJĄ IR SAUGOKITE JĄ, KAD PRIREIKUS GALĖTUMĖTE PASINAUDOTI. DETALIOS SAUGOS TAISYKLĖS KAMPINIS ŠLIFUOKLIS, DARBO SAUGOS NUORODOS Saugos nuorodos skirtos šlifavimo darbams, naudojant šlifavimo popierių, vielinius šepečius ir pjovimui, naudojant pjovimo diskus.
  • Seite 97 • Elektros laidą laikykite atokiau nuo judančių darbinių priedų Nesuvaldžius įrankio, darbinis priedas gali perpjauti elektros laidą arba jį įsukti, o su juo kartu įtraukti ir rankos plaštaką arba visą ranką. • Niekada nedėkite elektrinio įrankio ant paviršiaus tol, kol jo darbinis priedas galutinai nesustoja. Besisukančio darbinio priedo ir paviršiaus, ant kurio jis yra padedamas, kontakto metu įrankis gali tapti nevaldomu.
  • Seite 98 • Nenaudokite susidėvėjusių šlifavimo diskų, skirtų didesniems elektriniams įrankiams. Didesniems elektriniams įrankiams skirti šlifavimo diskai yra nepritaikyti greitesniems sūkiams, didesnis sūkių skaičius būdingas mažesniems elektriniams įrankiams, dėl to jie gali sulūžti. Papildomos darbo saugos nuorodos, skirtos pjovimui naudojant pjovimo diskus •...
  • Seite 99 • Nespauskite iš šono šlifavimo bei pjovimo diskų. • Nepjaukite storesnių medžiagų nei pjovimo diskui leidžiamas, nurodytas maksimalus pjovimo gylis. • Jeigu naudojate greito tvirtinimo jungę, būtinai įsitikinkite, kad ant suklio uždėta vidinė jungė turi „Oring“ guminį žiedą ir jis nėra pažeistas. Būtinai pasirūpinkite, kad išorinės ir vidinės jungės paviršiai būtų...

  • Seite 100: Pasiruošimas Darbui

    3. Papildoma rankena 4. Disko gaubtas 5. Išorinė jungė 6. Vidinė jungė * Tarp paveikslo ir gaminio galimas nedidelis skirtumas. PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS DĖMESIO ĮSPĖJIMAS MONTAVIMAS IR NUSTATYMAI INFORMACIJA KOMPLEKTAVIMAS IR PRIEDAI 1. Disko gaubtas - 1 vnt. 2. Specialus raktas - 1 vnt.
  • Seite 101 Diskas nuimamas atvirkščiu jo uždėjimui eiliškumu. Tvirtinamą diską reikia centruotai uždėti ant sriegio, priglausti prie vidinės jungės (6). DARBINIŲ PRIEDŲ, TURINČIŲ SRIEGINĮ TVIRTINIMĄ, MONTAVIMAS • Paspauskite suklio blokavimo mygtuką (1). • Nuimkite prieš tai pritvirtintą dabinį priedą – jeigu jis uždėtas. •...

  • Seite 102: Aptarnavimas Ir Priežiūra

    • Pjaunant medžiagą patariama, kad poslinkio kryptis sutaptų su pjovimo disko sukimosi kryptimi. Pjūvio gylis priklauso nuo pjovimo disko skersmens (pav. G). • Naudokite nominalaus skersmens pjovimo diskus, ne didesnio skersmens nei rekomenduojama šio tipo šlifuokliams. • Atlikdami gilius pjūvius (pvz. pjaudami profilius, statybinius blokelius, plytas ir pan.) venkite tvirtinimo jungių...

  • Seite 103: Techniniai Duomenys

    TECHNINIAI DUOMENYS NOMINALŪS DUOMENYS Kampinis šlifuokis Dydis Vertė Įtampa 230 V AC Dažnis 50 Hz Nominali galia 710 W Nominalus sukimosi greitis 11000 min Maksimalus disko skersmuo 115 mm Vidinis disko skersmuo 22,2 mm Suklio sriegis Apsaugos klasė Svoris 2 kg Gamybos metai 2016 GARSO IR VIBRACIJOS DUOMENYS...
  • Seite 104 INSTRUKCIJU TULKOJUMS NO ORIĢINĀLVALODAS LEŅĶA SLĪPMAŠĪNA 59G062 UZMANĪBU: PIRMS UZSĀKT LIETOT ELEKTROIERĪCI, NEPIECIEŠAMS UZMANĪGI IZLASĪT ŠO INSTRUKCIJU UN SAGLABĀT TO. DETALIZĒTIE DROŠĪBAS NOTEIKUMI LEŅĶA SLĪPMAŠĪNA, BRĪDINĀJUMI PAR DROŠĪBU Drošības norādījumi par parasto slīpēšanu, slīpēšanu ar slīppapīru, darbu ar stiepļu sukām, kā arī...
  • Seite 105 • Nedrīkst nolikt malā elektroiekārtu, pirms darbinstruments ir pilnīgi apstājies. Rotējošs darbinstruments var saskarties ar virsmu, uz kuras tas tika nolikts, rezultātā operators var zaudēt kontroli pār elektroiekārtu. • Nedrīkst pārnēsāt elektroiekārtu, kas atrodas kustībā. Ja rotējošais darbinstruments nejauši saskarsies ar apģērbu, tas var tikt ievilkts, un darbinstruments var ievainot apkalpojošā...
  • Seite 106 dziļus griezumus. Griezējdiska pārslodze palielina tā slodzi un tieksmi aizķīlēties vai nobloķēties, tādejādi arī atsitiena parādības un diska salūšanas iespējamību. • Jābūt uzmanīgam (-ai), strādājot zonā pirms un aiz rotējošā griezējdiska. Griezējdiska pārvietošana apstrādājamā priekšmetā virzienā no sevis var izraisīt to, ka atsitiena parādības gadījumā elektroiekārta tiks izsviesta kopā...
  • Seite 107 un pareizi funkcionējošus atlokus. • Īslaicīgā sprieguma zuduma gadījumā vai izņemot kontaktdakšu no kontaktligzdas ar ieslēgtu slēdzi, pirms atkārtotas iekārtas ieslēgšanas atbloķēt slēdzi un iestatīt to izslēgtā pozīcijā. UZMANĪBU! Ierīce ir paredzēta darbam iekštelpās. Neskatoties uz drošu konstrukciju, kā arī drošības un papildu aizsardzības līdzekļu izmantošanu, vienmēr pastāv neliels risks gūt ievainojumus darba laikā.

  • Seite 108: Sagatavošanās Darbam

    SIMBOLU APRAKSTS PIEZĪME BRĪDINĀJUMS MONTĀŽA/IESTATĪJUMI INFORMĀCIJA APRĪKOJUMS UN PIEDERUMI 1. Diska aizsegs - 1 gab. 2. Speciālā atslēga - 1 gab. 3. Papildrokturis - 1 gab. SAGATAVOŠANĀS DARBAM PAPILDROKTURA MONTĀŽA Papildrokturis (3) tiek uzlikts vienā no slīpmašīnas galvas atverēm. Ir ieteicams izmantot slīpmašīnu ar piestiprinātu papildrokturi.
  • Seite 109 • Pirms montāžas noņemt abas manšetes – iekšējo (6) un ārējo (5). • Pieskrūvēt darbinstrumenta vītņoto daļu pie darbvārpstas un viegli pievilkt. Darbinstrumentu ar vītņoto atveri demontāža ir tieši pretēja to montāžai. LEŅĶA SLĪPMAŠĪNAS MONTĀŽA LEŅĶA SLĪPMAŠĪNU STATĪVĀ Ir pieļaujama leņķa slīpmašīnas izmantošana ar leņķa slīpmašīnām paredzēto statīvu ar nosacījumu, ka tā tiks pareizi piestiprināta saskaņā...

  • Seite 110: Apkalpošana Un Apkope

    Griešanas dziļums ir atkarīgs no disku diametra (G att.). • Jāizmanto tikai tādi diski, kuru nominālais diametrs nav lielāks par disku diametru, kas ir paredzēti konkrētas slīpmašīnas modelim. • Dziļāko griezumu gadījumā (piem., profili, būvniecības bloki, ķieģeļi u.tml.) nepieļaut manšešu saskaršanos ar apstrādājamo materiālu.

  • Seite 111: Tehniskie Parametri

    TEHNISKIE PARAMETRI NOMINĀLIE PARAMETRI Leņķa slīpmašīna Parametrs Vērtība Barošanas spriegums 230 V AC Barošanas frekvence 50 Hz Nominālā jauda 710 W Nominālais rotācijas ātrums 11000 min Maks. diska diametrs 115 mm Diska iekšējais diametrs 22,2 mm Darbvārpstas vītne Aizsardzības klase Masa 2 kg Ražošanas gads...
  • Seite 112 ALGUPÄRASE KASUTUSJUHENDI TÕLGE NURKLIHVIJA 59G062 TÄHELEPANU: ENNE ELEKTRITÖÖRIISTAGA TÖÖTAMA ASUMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILISEMAKS KASUTAMISEKS. ERIOHUTUSJUHISED NURKLIHVIJA, OHUTUSJUHISED Ohutusjuhised lihvimisel, lihvpaberiga lihvimisel, traatharjadega töötamisel ja nurklihvijaga lõikamisel. • Käesolevat elektritööriista saab kasutada tavalihvijana, lihvimiseks lihvpaberi või traatharjadega ja lõikamiseks.
  • Seite 113 • Ärge transportige liikuvat elektritööriista. Rõivaste juhuslikul kokkupuutumisel pöörleva töötarvikuga, võib töötarvik selle vahele tõmmata ja põhjustada nii seadmega töötajale kehavigastusi. • Puhastage regulaarselt elektritööriista ventilatsiooniavasid. Mootori puhur tõmbab seadme korpusesse tolmu, suure hulga metallitolmu kuhjumine aga võib põhjustada elektriohtu. •...
  • Seite 114 • Vältige ala pöörleva lõikeketta ees ja taga. Kui pöörlev lõikeketas liigub lõigatavas materjalis seadmega töötajast eemale, võib juhtuda, et tagasilöögi korral liigub pöörleva lõikekettaga seade otse seadmega töötaja suunas. • Lõikeketta takerdumise korral ja siis, kui kavatsete töös pausi teha, lülitage seade välja ja oodake, et ketas täielikult peatuks.
  • Seite 115 TÄHELEPANU: Seade on mõeldud kasutamiseks siseruumides. Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, on seadmega töötamise ajal alati olemas kehavigastuste oht. Kasutatud piktogrammide selgitused. 1. Tähelepanu, pidage kinni eriohutusjuhistest. 2. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja ohutusjuhiseid! 3.

  • Seite 116: Ettevalmistus Tööks

    INFO VARUSTUS JA TARVIKUD 1. Ketta kate - 1 tk 2. Spetsiaalvõti - 1 tk Lisakäepide - 1 tk ETTEVALMISTUS TÖÖKS LISAKÄEPIDEME PAIGALDAMINE Lisakäepide (3) paigaldatakse ühte lihvija peas paiknevatest avaustest. Soovitatav on kasutada lihvijat koos lisakäepidemega. Kui hoiate lihvijat töötamise ajal kahe käega (kasutades ka lisakäepidet), väheneb oht, et puutute käega vastu pöörlevat ketast või harja või saate vigastada tagasilöögi tõttu.
  • Seite 117 NURKLIHVIJA PAIGALDAMINE NURKLIHVIJATE STATIIVILE Nurklihvijat või kasutada spetsiaalsel nurklihvijate jaoks mõeldud statiivil, eeldusel, et lihvija on paigaldatud statiivile õigesti, järgides statiivi tootja juhiseid. TÖÖ / SEADISTAMINE Enne lihvija kasutamist kontrollige töötarviku seisundit. Ärge kasutage rebenenud, mõranenud ega muul viisil kahjustatud töötarvikuid. Kulunud ketas või hari vahetage kohe välja uue vastu. Pärast töö...
  • Seite 118 LIHVIMINE Lihvimistöödeks võib kasutada näiteks lihvkettaid, lihvkivisid, hammastega kettaid, lihvkiust kettaid, traatharju, elastseid lihvpaberikettaid jms. Kõik töötarvikud ja kõik materjalid nõuavad erinevaid töövõtteid ja sobivate isikukaitsevahendite kasutamist. Ärge kasutage lihvimiseks lõikekettaid. Lõikekettad on mõeldud materjalide lõikamiseks ketta äärega. • Ärge lihvige lõikeketta külgpinnaga. Selliste ketaste puhul on optimaalne kaldenurk 30 (joonis H).
  • Seite 119 Lihvketaste maksimaalne läbimõõt 115 mm Ketta sisemine läbimõõt 22,2 mm Spindli keere Kaitseklass Kaal 2 kg Tootmisaasta 2016 MÜRA JA VIBRATSIOONI PUUDUTAVAD ANDMED Teavet müra ja vibratsiooni Käesolevas juhendis esitatud tekkiva müra tasemed, nagu helirõhutase Lp müra võimsustase Lw ning mõõtemääramatus K, vastavad standardile EN 60745.
  • Seite 120 ПРЕВОД НА ОРИГИНАЛНАТА ИНСТРУКЦИЯ ЪГЛОВА ШЛАЙФМАШИНА 59G062 ВНИМАНИЕ! ПРЕДИ ПРИСТЪПВАНЕ КЪМ УПОТРЕБА НА ЕЛЕКТРОИНСТРУМЕНТА СЛЕДВА ВНИМАТЕЛНО ДА СЕ ПРОЧЕТЕ НАСТОЯЩАТА ИНСТРУКЦИЯ И ТЯ ДА СЕ ПАЗИ С ЦЕЛ ПО-НАТАТЪШНО ИЗПОЛЗВАНЕ ПОДРОБНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ ЪГЛОВ ШЛАЙФ, ПРЕДУПРЕЖДЕНИЯ ОТНОСНО БЕЗОПАСНОСТТА Указания за безопасност относно шлифоването, шлифоването с абразивна хартия, работа с...
  • Seite 121 • Трябва да се внимава, страничните лица да се намират на безопасно разстояние от зоната на обхват на електроинструмента. Всеки, който се намира близо до работещия електроинструмент, трябва да използва лична предпазна екипировка. Отломки от обработвания предмет или пукнати работни инструменти могат да отскочат и да предизвикат наранявания...
  • Seite 122 Работните инструменти от този тип често предизвикват отскачане или загуба на контрол върху електроинструмента. Подробни указания за безопасност при шлифоването и рязането с абразивен диск • Трябва да се употребяват изключително дискове предназначени за дадения електроинструмент и предпазни елементи предназначени за дадения диск. Дискове непринадлежащи...
  • Seite 123 Особени указания за безопасност при шлифоването с абразивна хартия • Не бива да се използват твърде големи листове абразивна хартия. При избора на големината на абразивната хартия трябва да се ръководите от препоръките на производителя. Стърчащата извън шлифовъчната плоча абразивна хартия може да предизвика наранявания, а също...
  • Seite 124 Обяснение на използваните пиктограми. 1. Внимание, употребете специални предпазни средства 2. Прочетете инструкция за обслужване, спазвайте предупрежденията и условията за безопасност, съдържащи се в нея! 3. Използвайте лични предпазни средства (предпазни очила, шумозаглушители) 4. Използвайте предпазни ръкавици 5. Изключете захранващия проводник преди да пристъпите към операции по обслужването или ремонта.

  • Seite 125: Подготовка За Работа

    ПРЕДУПРЕЖДЕНИЕ МОНТАЖ/НАСТРОЙКИ ИНФОРМАЦИЯ ЕКИПИРОВКА И АКСЕСОАРИ 1. Капак на диска - 1 бр. 2. Специален ключ - 1 бр. 3. Допълнителна ръкохватка - 1 бр. ПОДГОТОВКА ЗА РАБОТА МОНТАЖ НА ДОПЪЛНИТЕЛНАТА РЪКОХВАТКА Допълнителната ръкохватка (3) се инсталира в един от отворите на главата на шлайфа. Препоръчва се...
  • Seite 126 • Преди монтажа се снемат двата фланеца – вътрешния фланец (6) и външния фланец (5). • Завинтва се резбовата част на работния инструмент към шпиндела и леко се затяга. Демонтажът на работните инструменти с резбов отвор протича в последователност обратна на монтажа.

  • Seite 127: Обслужване И Поддръжка

    • По време на рязането не бива да се оказва страничен натиск върху режещия диск. • В зависимост от вида на рязания материал следва да се използва съответния режещи диск. • При рязането на материала се препоръчва посоката на преместването да съответства на посоката...

  • Seite 128: Технически Параметри

    • В случай на прекомерно искрене от колектора да се повери проверката на състоянието на въглеродните четки на двигателя на квалифицирано лице. • Устройството винаги трябва да се съхранява в сухо и недостъпно за деца място. СМЯНА НА ВЪГЛЕРОДНИТЕ ЧЕТКИ Употребените...

  • Seite 129: Опазване На Околната Среда

    ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА Електрически захранваните изделия не трябва да се изхвърлят с домашните отпадъци, а трябва да се предадат за оползотворяване в съответните заводи. Информация за оползотворяването може да бъде получена от продавача на изделието или от местните власти. Негодното електрическо и електронно...

  • Seite 130: Prijevod Originalnih Uputa

    PRIJEVOD ORIGINALNIH UPUTA KUTNA BRUSILICA 59G062 POZOR: PRIJE POČETKA KORIŠTENJA ELEKTRIČNOG ALATA TREBA PAŽLJIVO PROČITATI TE UPUTE I SPREMITI IH ZA DALJNJE KORIŠTENJE. DETALJNI PROPISI O SIGURNOSTI KUTNA BRUSILICA, UPOZORENJA VEZANA UZ SIGURNOST Sigurnosni napuci vezani za brušenje, brušenje pomoću brusnog papira, rad s korištenjem čeličnih četki i rezanje pomoću ploče.
  • Seite 131 • Zabranjeno je premještati uključen električni alat. Slučajni kontakt odjeće s rotirajućim radnim alatom može dovesti do toga da radni alat zarine u tijelo korisnika. • Redovito čistite otvore za ventilaciju električnog alata. Ventilator motora uvlači prašinu u kućište, a veće nakupine metalne prašine mogu predstavljati električnu opasnost.
  • Seite 132 • Izbjegavajte zonu ispred i iza rotirajuće rezne ploče. Ako brusnu ploču za rezanje u izratku pomičete dalje od sebe, u slučaju povratnog udara električni alat sa rotirajućom brusnom pločom bi se mogao izravno odbaciti na vas. • Ako se rezna ploča zaglavi ili dođe do prekida u radu, električni alat isključite i pričekajte dok se ploča potpuno ne zaustavi.
  • Seite 133 također pobrinuti za čistoću površine unutarnjeg i vanjskog plašta. • Prirubnicu za brzo pričvršćivanje koristite isključivo sa brusnim i reznim pločama. Upotrebljavajte isključivo neoštećene i prirubnice koje pravilno rade. • U slučaju trenutnog nestanka mrežnog napona ili nakon vađenja utikača iz mrežne utičnice sa prekidačem u položaju „uključen“, prije ponovnog pokretanja uređaja deblokirajte prekidač...

  • Seite 134: Priprema Za Rad

    OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA POZOR UPOZORENJE MONTAŽA/POSTAVKE INFORMACIJA DIJELOVI I DODATNA OPREMA 1. Štitnik ploče - 1 kom. 2. Posebni ključ - 1 kom. 3. Dodatna drška - 1 kom. PRIPREMA ZA RAD MONTAŽA DODATNE DRŠKE Dodatnu dršku (3) stavite u jedan od otvora na glavi brusilice. Preporučamo korištenje brusilice s dodatnom drškom.
  • Seite 135 • Na vreteno stavite dio radnog alata s navojima i lagano povucite. Demontaža radnih alata s otvorom s navojima se održava suprotnim redoslijedom do njegove montaže. MONTAŽA KUTNE BRUSILICE NA STATIV ZA KUTNE BRUSILICE Dozvoljeno je korištenje kutne brusilice zajedno s namijenjenim za nju stativom za kutne brusilice, pod uvjetom pravilnog montiranja - u skladu s uputama za montažu koje je isporučio proizvođač...
  • Seite 136 Za vrijeme rada rezne ploče postaju jako vruće – prije nego se ne ohlade, izbjegavajte njihov kontakt s nezaštićenim djelima tijela. BRUŠENJE Kod brusnih radova možete koristiti na primjer brusne ploče, lončaste brusne ploče, brusne listove, ploče s tkaninskim vlaknima, čelične četke, elastične ploče za brusni papir, itd. Svaka vrsta rada kao i svaka vrsta obrađivanog materijala zahtijevaju odgovarajuću tehniku rada i korištenje prikladnih sredstava individualne zaštite.

  • Seite 137: Zaštita Okoliša

    TEHNIČKI PARAMETRI TEHNIČKI PARAMETRI Kutna brusilica Parametar Vrijednost Napon napajanja 230 V AC Frekvencija napajanja 50 Hz Nazivna snaga 710 W Nazivna brzina okretaja 11000 min Max. promjer ploče 115 mm Unutarnji promjer ploče 22,2 mm Navoj vretena Klasa zaštite Težina 2 kg Godina proizvodnje...
  • Seite 138 PREVOD ORGINALNOG UPUTSTVA UGAONA BRUSILICA 59G062 PAŽNJA: PRE PRISTUPANJA UPOTREBI ELEKTROUREĐAJA, POTREBNO JE PAŽLJIVO PROČITATI DOLE DATO UPUTSTVO I PRIDRŽAVATI GA SE U DALJOJ UPOTREBI. OPŠTE MERE BEZBEDNOSTI UGAONA BRUSILICA, SIGURNOSNA UPOZORENJA Saveti za bezbednost za brušenje, brušenje šmirgl-papirom, rad sa upotrebom žičanih četki i sečenja brusionim kolutom.
  • Seite 139 • Zabranjeno je odlagati elektrouređaj pre nego što se potpuno zaustavi. Alatka koja se obrće može doći u kontakt sa površinom na koju se odlaže, zbog čega može doći do gubitka kontrole nad elektrouređajem. • Zabranjeno je prenositi elektrouređaj koji je u pokretu. Slučajni kontakt odeće sa radnom alatkom koja se obrće može dovesti do povlačenja odeće i uvrtanja radne alatke u telo osobe koja koristi uređaj.
  • Seite 140 • Potrebno je izbegavati prostor ispred i u kom se ploča za sečenje obrće. Pomeranje ploče za sečenje preko predmeta koji se obrađuje u pravcu kretanja od sebe može dovesti, u slučaju trzaja, do toga da elektrouređaj odskoči zajedno sa pločom koja se obrće, direktno u pravcu operatera. •...
  • Seite 141 PAŽNJA: Uređaj služi za rad unutar prostorija. Pored upotrebe sigurnosne konstrukcije iz pribora, bezbednosnih sredstava i dodatnih zaštitnih sredstava, uvek postoji rizik od povreda. Objašnjenja korišćenih piktograma. 1. Pažnja, pridržavajte se saveta za bezbednost 2. Pročitaj uputstvo za upotrebu, pridržavaj se upozorenja i saveta za bezbednost koja se tamo nalaze! 3.
  • Seite 142 INFORMACIJA OPREMA I DODACI 1. Zaštita ploče - 1 kom. 2. Specijalni ključ - 1 kom. 3. Dodatna drška - 1 kom. PRIPREMA ZA RAD MONTAŽA DODATNE DRŠKE Dodatna drška (3) postavlja se u jedan od otvora na glavici brusilice. Preporučuje se upotreba brusilice sa dodatnom drškom.
  • Seite 143 RAD / POSTAVKE Pre upotrebe ugaone brusilice potrebno je proveriti stanje koluta. Ne koristiti okrnjene, puknute ili na drugi način oštećene kolutove. Iskorišćenu ploču ili četku treba pre upotrebe zameniti novom. Nakon završteka posla brusilicu uvek treba isključiti i sačekati da se radna alatka u potpunosti zaustavi.
  • Seite 144 BRUŠENJE Prilikom poslova brušenja mogu se koristiti npr. kolutovi za brušenje, nazubljeni kolutovi, kolutovi sa brusionim platnom, žičane četke, elastične ploče za šmirgl-papir, i tsl. Svaka vrsta ploče kao i materijala koji se obrađuje zahteva odgovarajuću tehniku rada i upotrebu odgovarajućih sredstava zaštite. Za brušenje je zabranjeno koristiti ploče za sečenje.

  • Seite 145: Tehničke Karakteristike

    TEHNIČKE KARAKTERISTIKE NOMINALNI PODACI Ugaona brusilica Parametar Vrednost Napon struje 230 V AC Frekvencija napona 50 Hz Nominalna snaga 710 W Ocenjena brzina obrtaja 11000 min Max prečnik ploče 115 mm Unutrašnji prečnik ploče 22,2 mm Navoj vretena Klasa bezbednosti Masa 2 kg Godina proizvodnje...

  • Seite 146: Κανονεσ Ασφαλειασ

    ΜΕΤΑΦΡΑΣΗ ΤΟΥ ΠΡΩΤΟΤΥΠΟΥ ΤΩΝ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΓΩΝΙΑΚΟ ΤΡΙΒΕΙΟ 59G062 ΠΡΟΣΟΧΗ: ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΙ Η ΧΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ, ΟΦΕΙΛΕΤΕ ΝΑ ΔΙΑΒΑΣΕΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΝΑ ΤΙΣ ΔΙΑΤΗΡΗΣΕΤΕ ΩΣ ΒΟΗΘΗΜΑ. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΩΝΙΑΚΟ ΤΡΙΒΕΙΟ, ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Υποδείξεις των μέτρων ασφαλείας που αφορούν στη λείανση, τη λείανση με γυαλόχαρτο, τον...
  • Seite 147 να είναι κατάλληλα ώστε να συγκρατούν τα σωματίδια που δημιουργούνται κατά την εκτέλεση διαφόρων εργασιών, τα οποία εκτινάσσονται. Προσωπίδα προστασίας από τη σκόνη ή αναπνευστική συσκευή πρέπει να διηθούν τα σωματίδια που δημιουργούνται κατά την εκτέλεση εργασιών. Παρατεταμένη έκθεση σε υψηλού επιπέδου...
  • Seite 148 κραδασμούς και κόλλημα του εργαλείου εργασίας. Γωνίες, μυτερές ακμές και κραδασμοί του εργαλείου εργασίας ενδέχεται να προκαλέσουν κόλλημα και την απώλεια του ελέγχου ή την αναπήδηση. • Μην τοποθετείτε αλυσίδες κοπής ξύλου ή τροχούς κοπής. Τέτοια εργαλεία δύναται να προκαλέσουν συχνές...
  • Seite 149 • Να είσαστε ιδιαίτερα προσεκτικοί κατά τη χρήση του εργαλείου σε εσοχές του τοίχου και άλλα σκιερά σημεία. Ο εξέχων προς τα μπρος τροχός ενδέχεται να κόψει σωλήνες αερίου ή νερού, ηλεκτρική συνδεσμολογία ή άλλα αντικείμενα, γεγονός το οποίο ενδέχεται να προκαλέσει αναπήδηση του μηχανήματος. Επιπρόσθετες...
  • Seite 150 • Σε περίπτωση που προκύψουν σύντομες διακοπές της τάσης στο ηλεκτρικό δίκτυο ή εάν το φις αποσυνδεθεί από την πρίζα ενώ ο διακόπτης ήταν στη θέση της ενεργοποίησης, τότε, προτού ενεργοποιήσετε το εργαλείο την επόμενη φορά, πρέπει να ξεμπλοκάρετε τον διακόπτη και να τον τοποθετήσετε...
  • Seite 151 4. Προφυλακτήρας του τροχού 5. Εξωτερική φλάντζα 6. Εσωτερική φλάντζα * Το εργαλείο που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό της εικόνας.. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΕΙΚΟΝΩΝ ΠΡΟΣΟΧΗ ΠΡΟΣΟΧΗ – ΚΙΝΔΥΝΟΣ! ΣΥΝΑΡΜΟΛΟΓΗΣΗ/ΡΥΘΜΙΣΗ ΠΛΗΡΟΦΟΡΙΕΣ ΕΞΟΠΛΙΣΜΟΣ ΚΑΙ ΕΠΙΠΛΕΟΝ ΕΞΑΡΤΗΜΑΤΑ 1. Προφυλακτήρας τροχού - 1 τμχ...
  • Seite 152 • Πιέστε το κουμπί κλειδώματος της ατράκτου (1). • Εισάγετε το ειδικό κλειδί (περιλαμβάνεται στη συσκευασία του τριβείου) στις οπές της εξωτερικής φλάντζας (5) (εικ. Α). • Στρέψτε το κλειδί, χαλαρώνοντας την εξωτερική φλάντζα (5), και αφαιρέστε την. • Τοποθετήστε τον τροχό με τέτοιο τρόπο ώστε να εφαρμόζεται σφικτά στην επιφάνεια της εσωτερικής φλάντζας...
  • Seite 153 Κατόπιν ενεργοποίησης του τριβείου πρέπει να αναμένετε ο τροχός λείανσης να αποκτήσει τη μέγιστη ταχύτητα, και μόνο κατόπιν αυτού μπορείτε να προβείτε στην εργασία. Κατά την εκτέλεση της εργασίας απαγορεύεται να χρησιμοποιείτε τον διακόπτη, δηλαδή να ενεργοποιείτε ή να απενεργοποιείτε το τριβείο. Μπορείτε να χρησιμοποιείτε τον διακόπτη μόνο όταν το ηλεκτρικό εργαλείο...
  • Seite 154 ΤΕΧΝΙΚΗ ΣΥΝΤΗΡΗΣΗ Προβαίνοντας σε οποιεσδήποτε ενέργειες που αφορούν στη ρύθμιση, την επισκευή ή την τεχνική συντήρηση, πρέπει να αφαιρέσετε το φις του καλωδίου τροφοδοσίας από την πρίζα. ΔΙΑΤΗΡΗΣΗ ΚΑΙ ΦΥΛΑΞΗ • Συνιστάται να καθαρίζετε το ηλεκτρικό εργαλείο μετά από κάθε χρήση. •...
  • Seite 155 καθορίζεται από το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφόρων μοντέλων του ηλεκτρικού εργαλείου της ίδιας κλάσης μεταξύ τους. Οι παράμετροι της τιμής κραδασμών μπορούν επίσης να χρησιμοποιηθούν για την προκαταρκτική εκτίμηση της έκθεσης στους κραδασμούς. Η...

  • Seite 156: Traducción Del Manual Original

    TRADUCCIÓN DEL MANUAL ORIGINAL AMOLADORA ANGULAR 59G062 ATENCIÓN: ANTES DE USAR ESTA HERRAMIENTA ELÉCTRICA ES NECESARIO LEER LAS INSTRUCCIONES Y GUARDARLAS PARA LAS FUTURAS CONSULTAS. NORMAS DE SEGURIDAD DETALLADAS AMOLADORA ANGULAR, ADVERTENCIAS DE SEGURIDAD Instrucciones de seguridad para amolar, lijar con el papel de lija, trabajar con cepillos de alambre y realizar corte abrasivo.
  • Seite 157 • El cable de alimentación debe estar alejado de los útiles en rotación. En caso de pérdida de control, el cable de red puede ser cortado o atrapado, y toda la mano o el brazo pueden entrar en contacto con las piezas en rotación de la herramienta.
  • Seite 158 • Nunca se debe lijar con la superficie lateral de la rueda amoladora de corte. Las ruedas amoladoras de corte están diseñadas para eliminar el material con el borde del disco. Las fuerzas laterales sobre las ruedas pueden romperlas. • Para cada rueda amoladora debe utilizar siempre bridas de ajuste de forma y tamaño correctos. Las bridas adecuadas apoyan la rueda y por lo tanto reducen el riesgo de su rotura.
  • Seite 159 • Para las herramientas adaptadas para el montaje de las muelas con orificio roscado, compruebe que la longitud de la rosca de la muela es adecuado para la longitud de la rosca del husillo. • Asegure la pieza trabajada. Es más seguro fijar la pieza trabajada en un dispositivo de fijación o tornillo de banco que sujetarla en la mano.

  • Seite 160: Preparación Para Trabajar

    DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS La lista de componentes se refiere a las piezas del dispositivo mostradas en la imagen al inicio de la instrucción. 1. Bloqueo de husillo 2. Interruptor 3. Empuñadura adicional 4. Tapa de la rueda 5. Brida exterior 6.
  • Seite 161 (5) debe ser atornillada desde el lado de la superficie plana del disco (imagen B). • Pulse el botón de bloqueo del husillo (1). • Inserte la llave especial (suministrada) en los orificios de la brida exterior (5) (imagen A). •...

  • Seite 162: Uso Y Mantenimiento

    • No corte el material sujetándolo en la mano. • Los elementos grandes deben apoyarse y debe fijarse para que los puntos de apoyo estén cerca de la línea de corte y al final del material. El material colocado de manera estable no tenderá a moverse durante el corte.
  • Seite 163 • Si hay demasiadas chispas en el conmutador, debe encargar la revisión del estado técnico de los cepillos de carbón del motor a una persona cualificada. • La herramienta sin utilizar debe estar almacenada en un lugar seco y fuera del alcance de los niños. CAMBIO DE CEPILLOS DE CARBÓN Los cepillos de carbón en el motor que estén desgastados (es decir cuando su longitud sea menor de 5mm), quemados o rotos deben estar reemplazados inmediatamente.

  • Seite 164: Protección Medioambiental

    PROTECCIÓN MEDIOAMBIENTAL Los dispositivos eléctricos no se deben desechar junto con los residuos tradicionales, sino ser llevados para su reutilización a las plantas de reciclaje especializadas. Podrá recibir información necesaria del vendedor del producto o de la administración local. Equipo eléctrico y electrónico desgastado contiene sustancias no neutras para el medio ambiente.

  • Seite 165: Norme Particolari Di Sicurezza

    TRADUZIONE DELLE ISTRUZIONI ORIGINALI SMERIGLIATRICE ANGOLARE 59G062 ATTENZIONE: PRIMA DI UTILIZZARE L’ELETTROUTENSILE LEGGERE CON ATTENZIONE IL PRESENTE MANUALE, CHE VA CONSERVATO CON CURA PER UTILIZZI FUTURI. NORME PARTICOLARI DI SICUREZZA SMERIGLIATRICE ANGOLARE, AVVERTENZE SULLA SICUREZZA Consigli sulla sicurezza inerenti le operazioni di smerigliatura, levigatura con carta vetrata, funzionamento con l’impiego di spazzole a fili metallici e taglio con dischi.
  • Seite 166 o con il proprio cavo di alimentazione, l’elettroutensile deve essere tenuto solo per l’impugnatura isolata. Il contatto con il cavo di alimentazione può comportare il trasferimento della tensione alle parti metalliche dell’elettroutensile, ciò potrebbe provocare scosse elettriche. • Il cavo di rete deve essere tenuto lontano da utensili di lavoro in rotazione. In caso di perdita di controllo dell’utensile, il cavo di rete può...
  • Seite 167 grado di protezione deve essere posizionato in modo che la parte scoperta del disco, rivolta verso l’operatore, sia la più piccola possibile. Il carter protegge l’operatore contro schegge, il contatto accidentale con il disco abrasivo, nonché scintille, che potrebbero causare l’infiammazione dei vestiti. •...
  • Seite 168 danneggiati o che producono vibrazioni. Gli utensili abrasivi devono avere forma rotonda. Utensili abrasivi danneggiati possono rompersi e causare lesioni. • Dopo aver montato l’utensile abrasivo, prima di iniziare la smerigliatrice, controllare che il disco sia montato correttamente, ruoti liberamente e non strofini contro il carter protettivo. •...
  • Seite 169 Uso non conforme alla destinazione d’uso. • Non lavorare materiali contenenti amianto. L’amianto è cancerogeno. • Non lavorare materiali le cui polveri sono infiammabili o esplosive. Durante il lavoro con l’elettroutensile vengono prodotte scintille che potrebbero causare l’accensione dei vapori generati. •...
  • Seite 170 SOSTITUZIONE DELL’UTENSILE DI LAVORO Durante le operazioni di sostituzione degli utensili di lavoro, è necessario indossare dei guanti da lavoro. Il pulsante di blocco dell’alberino (1) serve unicamente per il blocco dell’alberino della smerigliatrice durante le operazioni di fissaggio o di smontaggio dell’utensile di lavoro. Non deve essere usato come pulsante di frenata, mentre il disco è...
  • Seite 171 ACCENSIONE / SPEGNIMENTO Durante l’avviamento ed il lavoro, la smerigliatrice deve essere tenuta con entrambe le mani. • Spingere la parte posteriore dell’interruttore (2). • Far scorrere l’interruttore (2) in avanti (in direzione della testa) (dis. C). • Per il funzionamento continuo premere la parte anteriore del pulsante dell’interruttore. •...

  • Seite 172: Servizio E Manutenzione

    Le spazzola in filo di ferro sono destinate principalmente per la pulizia di profili e punti difficilmente raggiungibili. Tramite questi utensili è possibile eliminare dalla superficie del materiale ad es. ruggine, vernice, ecc. (dis. K). Utilizzare solo utensili di lavoro la cui velocità ammissibile è superiore o uguale alla velocità massima senza carico della smerigliatrice angolare.

  • Seite 173: Protezione Dell'ambiente

    DATI RIGUARDANTI RUMORE E VIBRAZIONI Informazioni su rumore e vibrazioni I livelli di rumore emesso, come il livello di pressione acustica emesso Lp ed il livello di potenza acustica Lw e l’incertezza di misura K, sono indicati di seguito nelle istruzioni, conformemente alla norma EN 60745. Il valore delle vibrazioni (il valore dell’accelerazione ponderata) a e l’incertezza di misura K sono riportati di seguito, conformemente alla norma EN 60745.
  • Seite 174 VERTALING VAN ORIGINELE GEBRUIKSAANWIJZING HAAKSE SLIJPER 59G062 LET OP: ALVORENS MET GEBRUIK VAN HET ELEKTROGEREEDSCHAP TE BEGINNEN, LEES AANDACHTIG DEZE GEBRUIKSAANWIJZING EN BEWAAR HET VOOR LATERE RAADPLEGING. GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN HAAKSE SLIJPER, WAARSCHUWINGEN INZAKE VEILIGHEID Veiligheidsaanwijzingen betreffende slijpen, slijpen met schuurpapierschijven, werk met draadborstels en snijden met slijpstenen.
  • Seite 175 van het gereedschap met de kabel onder spanning kan elektrocutie van de operateur als gevolg hebben. • Houd de spanningskabel niet in de buurt van draaiende onderdelen van werkstukken. Bij het verlies van controle over het gereedschap kan de spanningskabel doorgesneden worden en de arm of hand kunnen tussen de draaiende onderdelen van het gereedschap ingedraaid worden.
  • Seite 176 • Gebruik het slijpgereedschap alleen conform de bestemming. • Het is verboden om met de zijoppervlakte van de snijschijf te slijpen. De snijschijven zijn bestemd voor het wegsnijden van het materiaal. Invloed van zijkrachten kan zulke schijven breken. • Gebruik de gekozen slijpsteen altijd met onbeschadigde bevestigingskragen van de aangepaste afmetingen en vorm.
  • Seite 177 • De knop van de spilblokkade kan alleen aangezet worden als de spil niet beweegt. • Bij gereedschappen die de bevestiging van slijpstenen met schroefdraadopening mogelijk maken, controleer of de lengte van de schroefdraad van de slijpsteen gelijk aan de schroefdraad van de spil is.
  • Seite 178 • Bewerk geen materialen waarvan stoffen licht ontvlambaar of explosief zijn. Tijdens werk met het gereedschap ontstaan er vonken die de ontbranding van dampen kunnen veroorzaken. • Gebruik geen snijschijven voor slijpwerkzaamheden. Bij snijschijven wordt de voorkant gebruikt en het slijpen met de zijkant van zulke schijf kan beschadiging ervan of lichaamsletsels van de operator als gevolg hebben.
  • Seite 179 De spilblokkadeknop (1) is alleen bestemd voor bevestigen of wegnemen van het werkstuk. Het is verboden om deze knop als rem tijdens het ronddraaien van de spil te gebruiken. In zulk geval kan de slijper beschadigd raken of de gebruiker kan letsels oplopen. MONTAGE VAN SCHIJVEN Bij gebruik van slijp- of snijschijven van de dikte onder 3 mm, draai de moer van de buitenkraag (5) met de vlakke oppervlakte vanaf de zijde van de schijf op (afb.

  • Seite 180: Bediening En Onderhoud

    Na het aanzetten van de slijper wacht totdat de slijpsteen de maximale snelheid gaat bereiken en pas daarna begin het werk. Het is verboden om op de schakelaar tijdens de werkzaamheden te drukken om de slijper aan- en uit te zetten. De schakelaar mag alleen bediend worden als de slijper het bewerkte materiaal niet aanraakt.

  • Seite 181: Technische Parameters

    ONDERHOUD EN OPSLAG • Het is aangeraden om het toestel direct na elk gebruik te reinigen. • Gebruik geen water of andere vloeistoffen voor reiniging. • Het toestel dient met een zacht materiaal of met zacht druklucht gereinigd te worden. •...

  • Seite 182: Milieubescherming

    Om de blootstelling aan trillingen goed te schatten, neem de periodes van uitzetten van het elektrogereedschap of de periodes van het aanzetten zonder gebruik in acht. Op die manier kan de totale blootstelling aan trillingen aanzienlijk lager zijn. Voer de extra veiligheidsmaatregelen in om de gebruiker tegen de risico’s van trillingen te beschermen, zoals: onderhoud van het elektrogereedschap en werkstukken, verzekering van de juiste temperatuur van de handen, juiste organisatie van het werk.

Inhaltsverzeichnis
