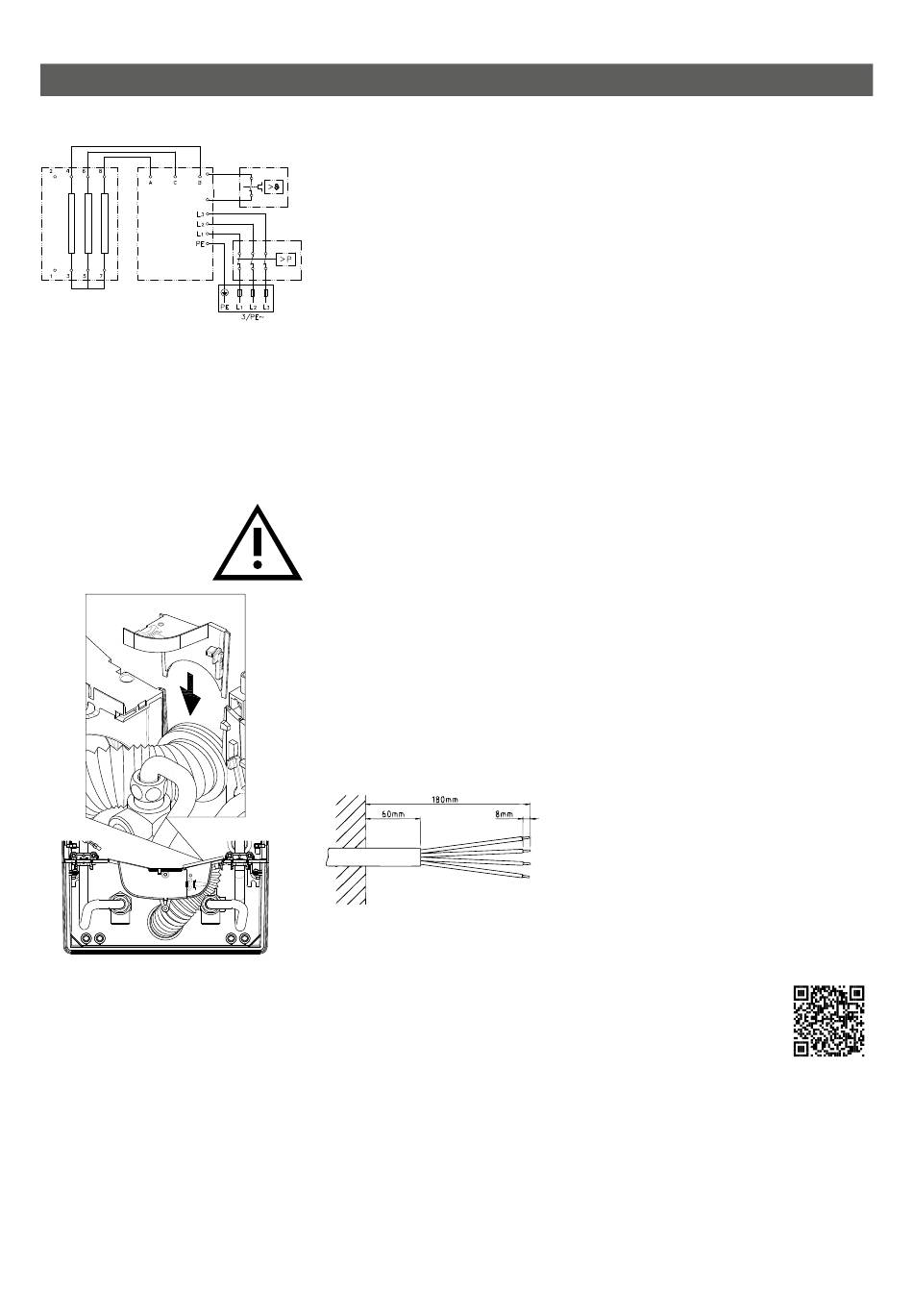

5. Elektroanschluss
Schaltplan
2
1
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperatur begrenzer STB
A
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
5
• Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
• Technische Daten und Angaben auf dem Typenschild
3
• Gerät an den Schutzleiter anschließen!
Bauliche Voraussetzungen
4
• Das Gerät muss dauerhaft an fest verlegte Elektro anschluss leitungen angeschlos-
sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens 3 mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Leitungs schutz element mit Auslöse charakteris-
tik C und einem dem Geräte nenn strom angepassten Auslösestrom zu montieren.
Elektroanschluss von unten
Hinweis: Bei Bedarf kann die Anschluss klemme in den oberen Geräte bereich verlegt
werden. Bitte folgen Sie hierzu dem unten stehenden Link.
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass
die Strom versorgung ausgeschaltet ist!
1. Manteln Sie das Anschluss kabel un gefähr 6 cm über dem Wand austritt ab. Schieben
Sie die Spritz wasser schutztülle mit der kleineren Öffnung voran über das Anschluss-
kabel, so dass die Schutz tülle wand bündig abschließt. Diese verhin dert, dass
eventuell eindrin gendes Wasser mit den Elektro leitungen in Kontakt kommt. Das
Anschlusskabel darf nicht beschädigt sein! Die Schutztülle muss verwendet werden!
2. Isolieren Sie die Einzeladern ab und schließen diese an die Anschluss klemme gemäß
des Schaltplans an. Das Gerät ist an den Schutz leiter anzu schließen.
3. Ziehen Sie die Schutztülle so weit über die Anschluss kabel und formen Sie die
Anschlussleitungen derart, dass die Schutz tülle ohne mechanische Spannungen in
die Aus sparung der Zwischen wand passt. Setzen Sie die Tüllenfixierung (A) ein.
Hinweis: Lastabwurfrelais und Stromanschluss von oben
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381
