5.9.1 Die Analogausgänge
Der PCD bietet die Möglichkeit, alle Messwerte als Einheits-Stromsignale 0[4]-20mA nach
DIN IEC 60381-1 auszugeben. Hier können Sie die Form der Ausgabe einstellen.
Es wird dazu die Analogausgangsplatine 0133-103-00 benötigt.

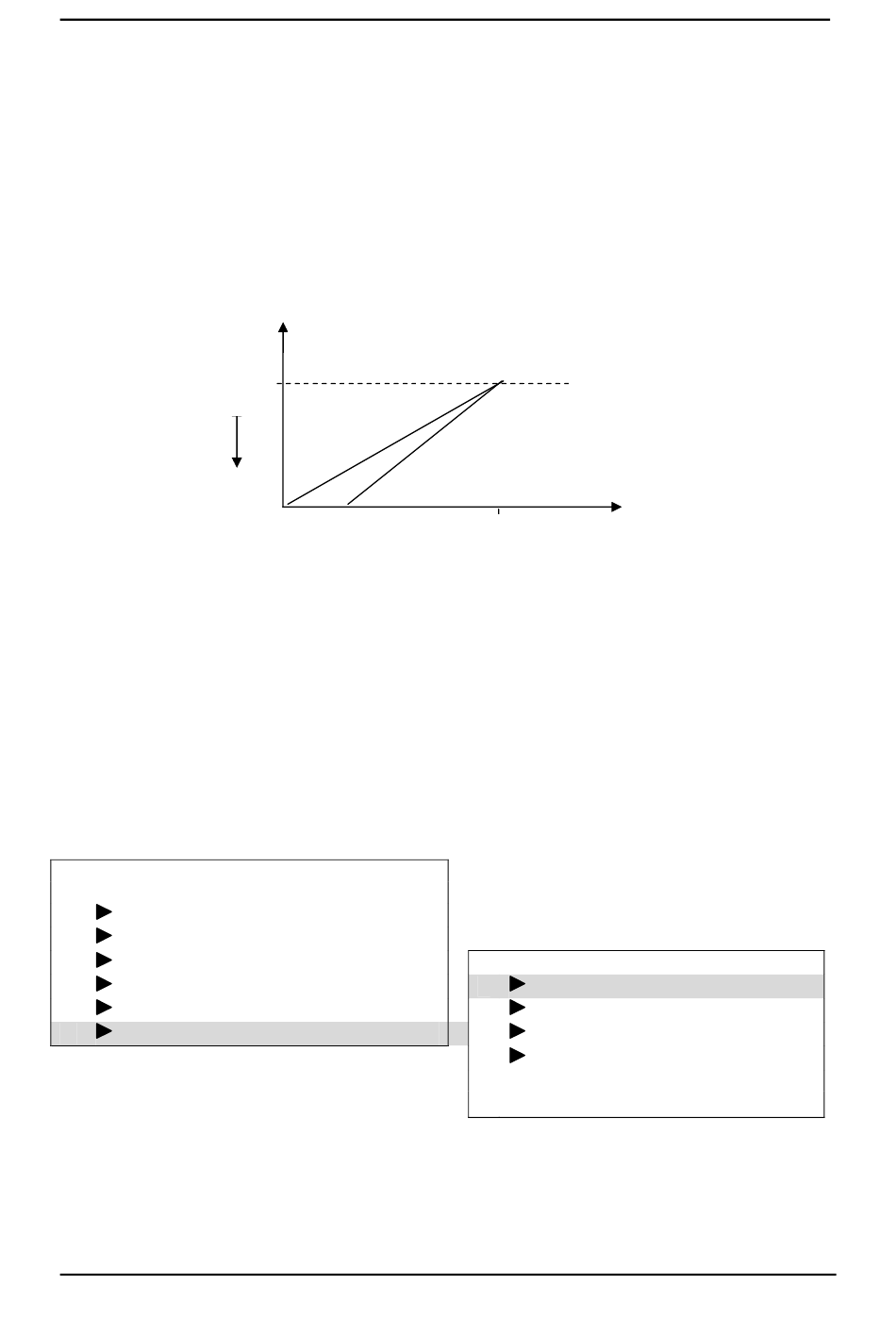

Die nachfolgende Skizze erläutert dies:
Endwert 1 mg/l
Startwert 0 mg/l
Angenommen es handelt sich hier um den Messausgang Chlor. Wenn die Parameter wie
nachfolgend beschrieben richtig eingestellt sind, ergibt sich Folgendes:
Misst der PCD 0 mg freies Chlor pro Liter, liegen am Analogausgang 0 mA an.
Beträgt der Messwert 1,0 mg Chlor / l, liegen am Analogausgang 20mA an. Entsprechende
Zwischenwerte werden linear ausgegeben, z. B. 10 mA bei 0,5 mg Chlor/l.
Die entsprechenden Start- und Endwerte sind frei wählbar, z, B zwischen 0-4 mg Chlor /l.
Es lassen sich somit Anbindungen an die RS-485 Schnittstelle, an den ModBus und an das
dinowin realisieren
---Hauptmenü Deutsch---
Code
Gerätekonfiguration
Kalibrierung
Sollwerteinstellungen
Temperaturkompensation
Relaiseinstellungen
>
Analoge_Ausgänge
Messwert Chlor
4 mA
0 mA
„11"
www.dinotec.de
Menüaufbau - Erklärungen
20 mA
Analoge_Ausgänge
Ausgang 1 Desinfektion
>
Ausgang 2 pH
Ausgang 3 Temperatur
Ausgang 2 Redox
mA
