Daihatsu MOVE L601 Beschreibung Seite 56

BE–56

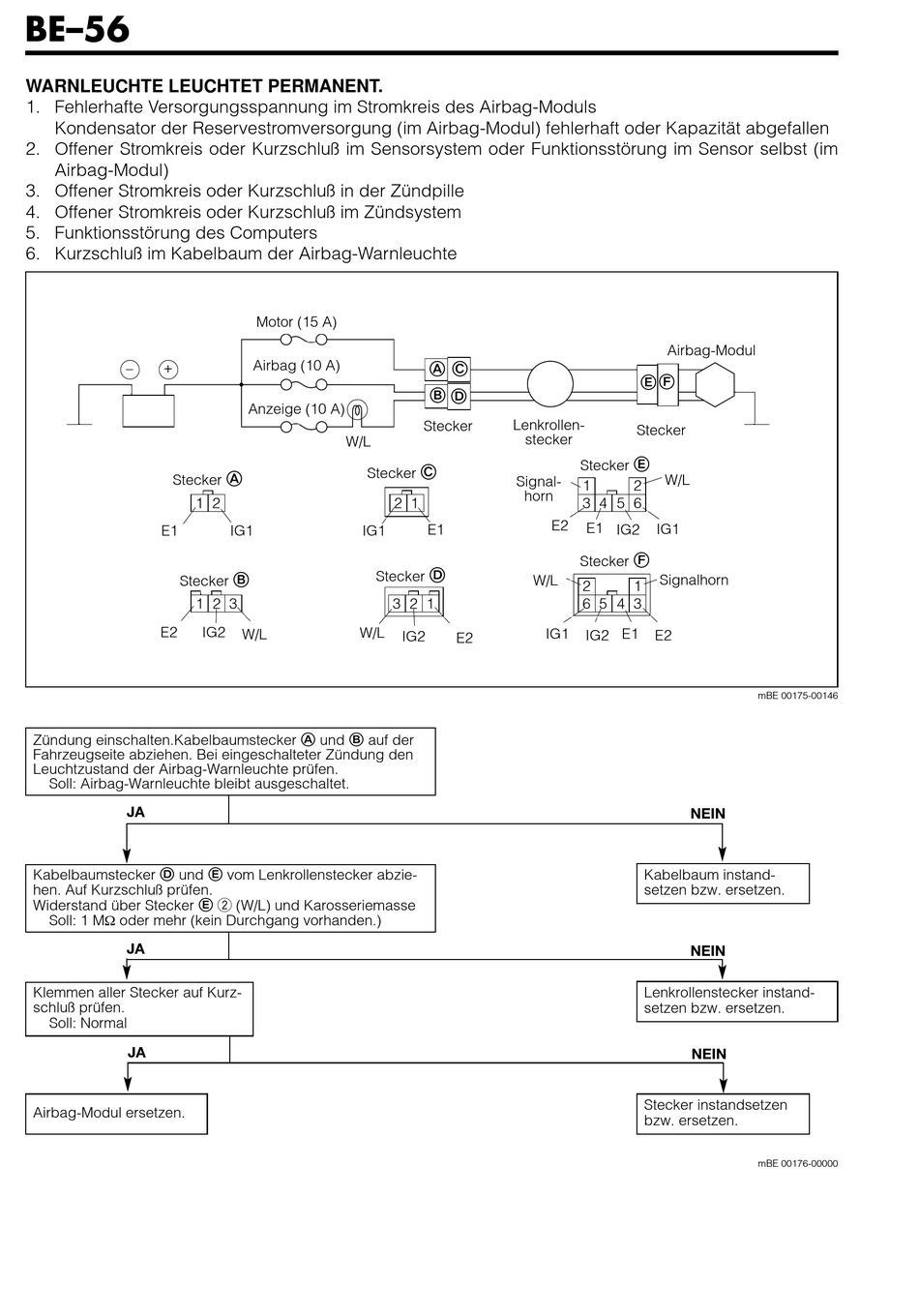

WARNLEUCHTE LEUCHTET PERMANENT.
1. Fehlerhafte Versorgungsspannung im Stromkreis des Airbag-Moduls
Kondensator der Reservestromversorgung (im Airbag-Modul) fehlerhaft oder Kapazität abgefallen
2. Offener Stromkreis oder Kurzschluß im Sensorsystem oder Funktionsstörung im Sensor selbst (im
Airbag-Modul)
3. Offener Stromkreis oder Kurzschluß in der Zündpille
4. Offener Stromkreis oder Kurzschluß im Zündsystem
5. Funktionsstörung des Computers
6. Kurzschluß im Kabelbaum der Airbag-Warnleuchte
+
–
Stecker
1 2
E1
Stecker
1
E2
Zündung einschalten.Kabelbaumstecker
Fahrzeugseite abziehen. Bei eingeschalteter Zündung den
Leuchtzustand der Airbag-Warnleuchte prüfen.
Soll: Airbag-Warnleuchte bleibt ausgeschaltet.
JA
Kabelbaumstecker und
hen. Auf Kurzschluß prüfen.
Widerstand über Stecker
Soll: 1 MΩ oder mehr (kein Durchgang vorhanden.)
JA
Klemmen aller Stecker auf Kurz-
schluß prüfen.
Soll: Normal
JA
Airbag-Modul ersetzen.
Motor (15 A)
Airbag (10 A)
Anzeige (10 A)
W/L
Stecker
IG1 IG1
Stecker
2 3
IG2 W/L
W/L
und auf der
vom Lenkrollenstecker abzie-
w (W/L) und Karosseriemasse
Lenkrollen-
Stecker
stecker
Signal-
horn
2 1
E2
E1
W/L
3 2 1
IG1
IG2
E2
Airbag-Modul
Stecker
Stecker
W/L
1 2
3 4 5 6
E1
IG1
IG2
Stecker
Signalhorn
2 1
6 5 4 3
E1
IG2 E2
NEIN
Kabelbaum instand-
setzen bzw. ersetzen.
NEIN
Lenkrollenstecker instand-
setzen bzw. ersetzen.
NEIN
Stecker instandsetzen
bzw. ersetzen.
mBE 00175-00146
mBE 00176-00000
