Air conditioner (split type)
Vorschau ausblenden Andere Handbücher für RAS-18J2KVSG-E:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 82

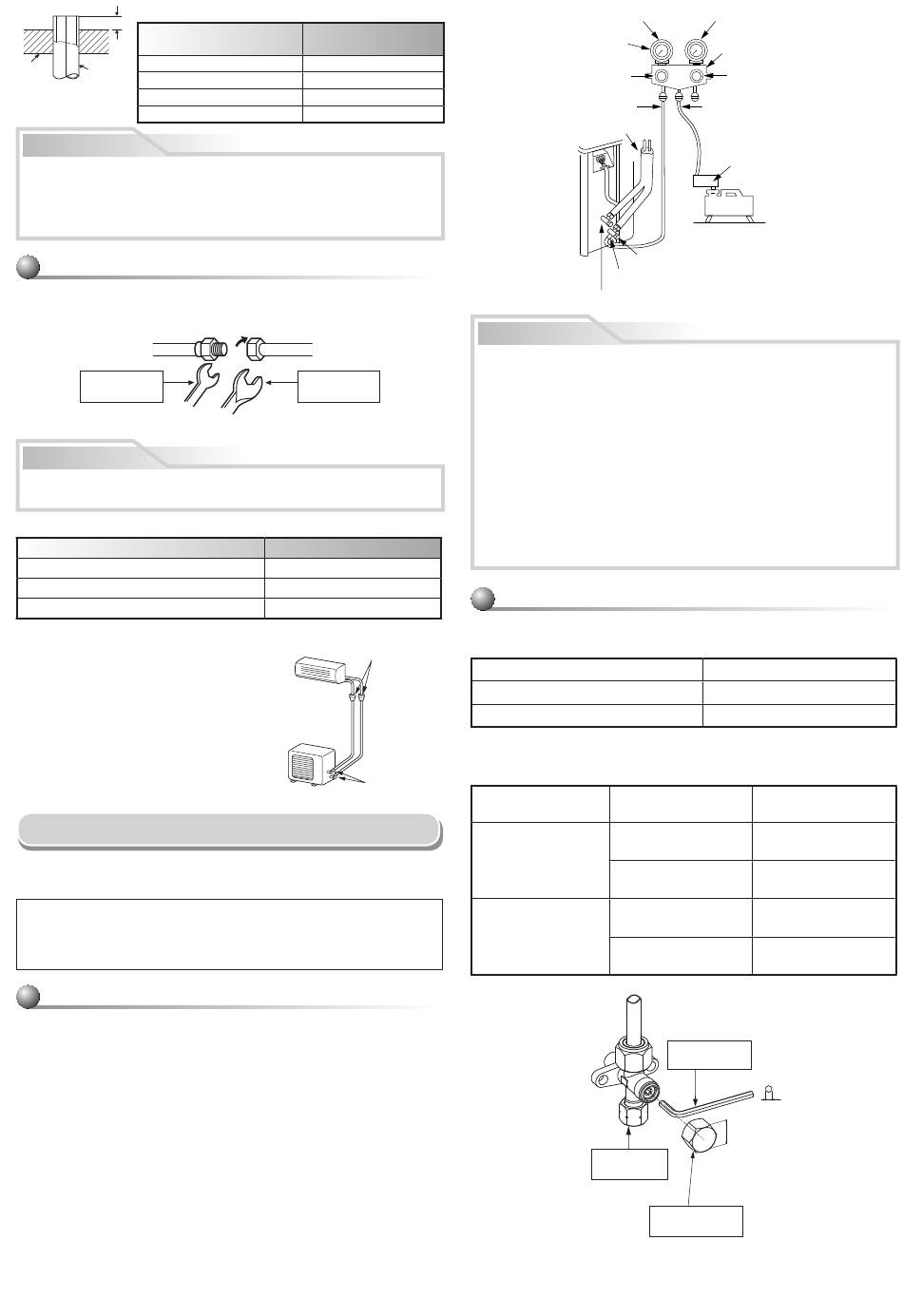

IMPERIAL (type écrou papillon)
A
Diamètre externe du
tuyau en cuivre
Moule
Tuyau
Épaisseur des tuyaux
ATTENTION
• Lors du retrait des aspérités, ne rayez pas la surface intérieure de la
partie évasée.
• Lors de l'usinage de l'évasement, si des rayures sont générées sur la
surface intérieure de la partie évasée, il y a un risque de fuite de gaz
frigorigène.
Serrage de la connexion
Aligner les centres des tuyaux de connexion et serrer l'écrou autant que
possible à l'aide des doigts. Ensuite, serrer l'écrou avec une clef à écrou et
une clef dynamométrique comme montré sur le schéma.
Demi-raccord union
Côté fi leté
extérieurement
Utiliser une clé pour fi xer.
ATTENTION
Ne pas provoquer trop de torsion. Autrement, l'écrou pourrait céder en
fonction des conditions d'installation.
Diamètre externe du tuyau en cuivre
Ø6,35 mm
Ø9,52 mm
Ø12,70 mm
• Couple de serrage des raccordements de tuyau évasé
La pression du fl uide R32 est supérieure
à celle du fl uide R22 (environ 1,6 fois).
Par conséquent, à l'aide d'une clé
dynamométrique, serrez fermement les
sections de raccordement du tuyau (évasé
reliant les unités intérieure et extérieure)
jusqu'à ce que vous atteigniez le couple
de serrage spécifi é. Des raccordements
incorrects risquent de causer une fuite de
gaz, mais également des troubles du cycle
de réfrigeration.

Evacuation

Après le raccordement de la tuyauterie à l'unité intérieure, vous pouvez
effectuer la purge de l'air en une seule fois.
PURGE DE L'AIR
Evacuer l'air dans les tuyaux de connexion et l'unité intérieure à l'aide de
la pompe d'évacuation. Ne pas utiliser le réfrigérant dans l'unité extérieure.
Pour plus de détails, voir le manuel de la pompe d'évacuation.
Utilisation de la pompe à vide
Veillez à utiliser une pompe à vide disposant d'une fonction de prévention
de contre courant pour que l'huile interne de la pompe ne refl ue pas dans
les tuyaux du climatiseur lorsque la pompe s'arrête.
(Si l'huile de la pompe à vide pénètre dans le climatiseur utilisant le fl uide
R32, cela risque d'engendrer des troubles du cycle de réfrigeration.)
1. Raccordez le tuyau de chargement de la valve multiple à la port service
de la valve compacte du côté du gaz.
2. Raccordez le tuyau de chargement à la buse de la pompe à vide.
3. Ouvrez complètement la poignée de basse pression de la valve multiple.
4. Actionnez la pompe à vide pour commencer l'évacuation. Effectuez
l'évacuation pendant environ 15 minutes si la longueur du tuyau est
de 20 mètres. (15 minutes pour 20 mètres) (en supposant un débit
de la pompe de 27 litres par minute) Puis vérifi ez que l'indication du
manovacuomètre est égale à –101 kPa (–76 cmHg).
5. Fermez la poignée de basse pression de la valve multiple.
6. Ouvrez entièrement la tige de manoeuvre des valves compactes (du côté
du gaz et du côté du liquide).
7. Retirez le tuyau de chargement de la port service.
8. Serrez les capuchons des valves compactes.
R32
Ø6,35
1,5 à 2,0
Ø9,52
1,5 à 2,0
Ø12,70
2,0 à 2,5
0,8 mm ou plus
Écrou évasé
Côté fi leté
intérieurement
Utiliser une clé dynamométrique pour serrer.
(Unité : N·m)
Torque de serrage
16 à 18 (1,6 à 1,8 kgf·m)
30 à 42 (3,0 à 4,2 kgf·m)
50 à 62 (5,0 à 6,2 kgf·m)
Evasement du
côté de l'unité
extérieure
Jauge de pression composée
Tuyau de chargement
Tuyau de connexion
ATTENTION
• GARDER EN MEMOIRE 6 POINTS IMPORTANTS EN CE QUI
CONCERNE LA TUYAUTERIE.
(1) Eviter les poussières et l'humidité (dans les tuyaux de connexion).
(2) Bien serrer les connexions (entre les tubes et l'unité).
(3) Evacuer l'air dans les tuyaux de connexion en utilisant la POMPE
À VIDE.
(4) Vérifi er les fuites de gaz (points de connexion).
(5) Verifi ez, avant l'utilisation, que toutes les valves compactes soient
complètement ouverts.
(6) Les connecteurs mécaniques réutilisables et les joints toriques ne
sont pas autorisés à l'intérieur. Si des connecteurs mécaniques
sont réutilisés à l'intérieur, les pièces d'étanchéité doivent être
remplacées. Si des joints toriques sont réutilisés à l'intérieur, la
partie doit être réusinée.
Précautions concernant le maniement des vannes
• Ouvrir entièrement la tige de manoeuvres en la tournant vers l'extérieur
mais n'essayez pas de l'ouvrir au-delà de la butée.
Evasement du
côté de l'unité
Taille du tuyau de la valve compacte
intérieure
12,70 mm et de plus petite taille
• Serrer fermement le capuchon de la tige de manoeuvre avec le couple
indiqué dans le tableau suivant :
Capuchon
Capuchon de la tige
de manoeuvre
Capuchon du port
d'entretien
11
Jauge de pression
–101 kPa
(–76 cmHg)
Valve multiple
Manette coté
basse pression
Tuyau de chargement
Pompe
à vide
Valve compacte du côté du gaz
Port service (Cheville de valve (Réglage épingle))
Valve compacte du côté du liquide
Taille de la clé hexagonale
15,88 mm
Taille du capuchon
(H )
H17 - H19
H22 - H30
H14
H17
Clé hexagonale
requise.
H
Capuchon du
port d'entretien
Capuchon de la
tige de manoeuvre
Manette coté haute pression
(Restez plein fermé)
Adaptateur de la pompe
à vide pour prévention de
contre courant
A = 4 mm
A = 5 mm
Couple
14~18 N·m
(1,4 à 1,8 kgf·m)
33~42 N·m
(3,3 à 4,2 kgf·m)
8~12 N·m
(0,8 à 1,2 kgf·m)
14~18 N·m
(1,4 à 1,8 kgf·m)
A
