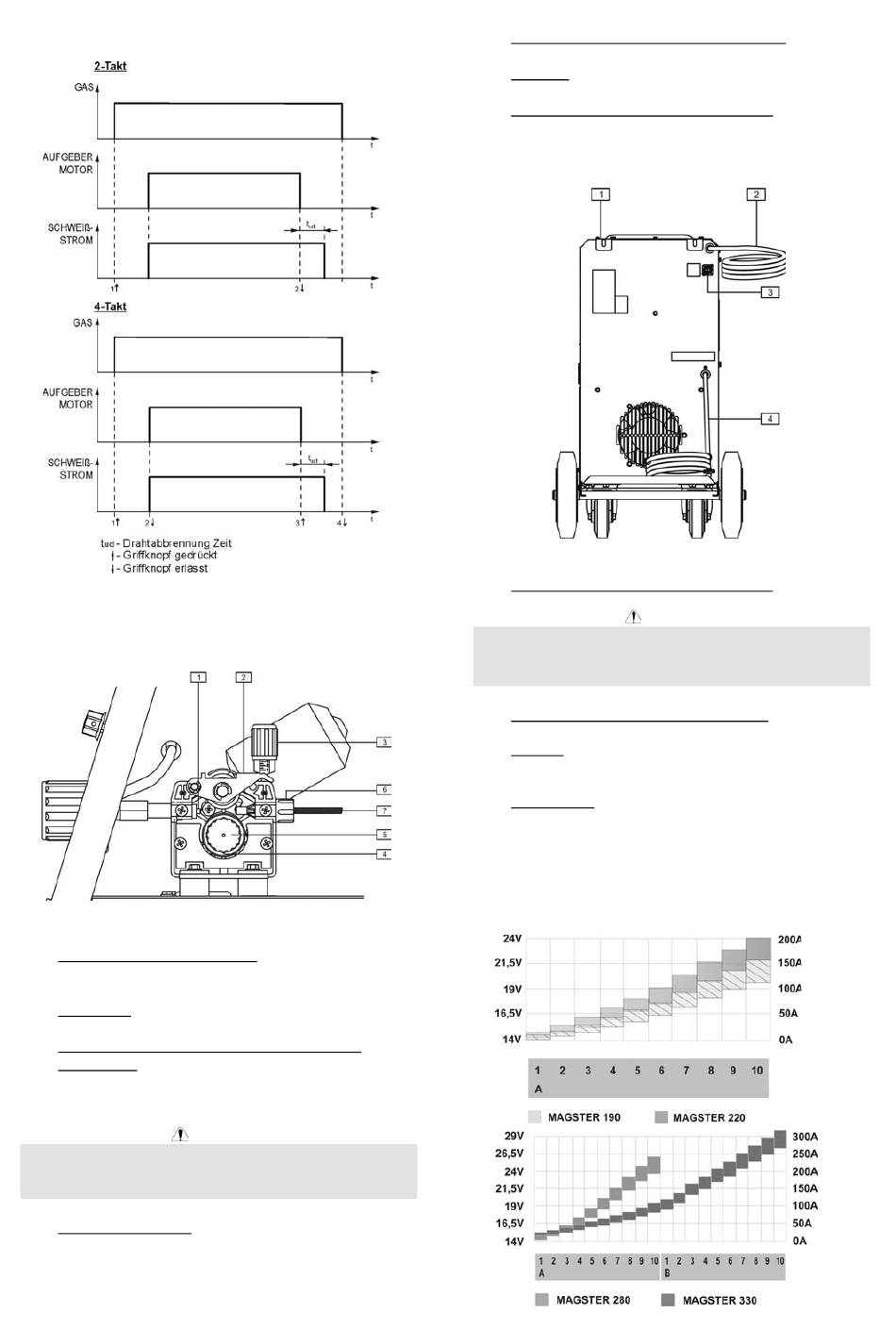

Arbeitsprinzip 2Takt/4Takt:
Aufgeber Mechanismus
1.
Drahtführung EURO Buchse: führt den
Schweißdraht zu Buchse ein.
2.
Druckarm.
3.
Knebelgriff zum Schweißdraht Anpresskraft
regulierung: Uhrzeigersinn drehen- Anpresskraft
Steigerung, Gegenrichtung drehen- Anpresskraft
Verminderung.
ACHTUNG
Bei Anpreßkraft zu niedrig- Draht gleitet, bei
Anpresskraft zu hoch- Draht kann seine Form
verlieren.
4.
Aktivrolle Ø 30 mm: abhängig von Draht-Art und
Durchmesser man soll die Rollen geeignete Form
und Führungsrillen Größe benutzen (sehe Kapitel
„Akcesorien").
Abb. 6
Abb. 7
5.
Verschlußmutter die die Rolle befestigt.
6.
Stutzen.
7.
Drahtführung Aufgeber Mechanismus: führt Draht
zum Aufgeber ein.
Rückplatte
1.
Haltearm für Gasflasche Befestigung.
Nach Gasflasche instalierung man soll sie mit
Kette befestigen um ein Sturz zu verhindern.
2.
Schlauch zum Schutzgas Anschluss.
3.
Buchse: anspeise der Vorwärmer U = 24 V AC,
Leistung max = 80W.
4.
Netzleitung.
Die Schweißspannung Auswahl
Unter zeigt man die Spannung- und Stromwerte
möglich zu bekommen am einzelnen Einstellungen.
Man soll merken, dass diese Werten sind von
Schweißgriff Führungsart bei der Schweißer abhängig.
17
Abb. 8
ACHTUNG
