Inhaltszusammenfassung für Alpha ESS STORION SMILE5

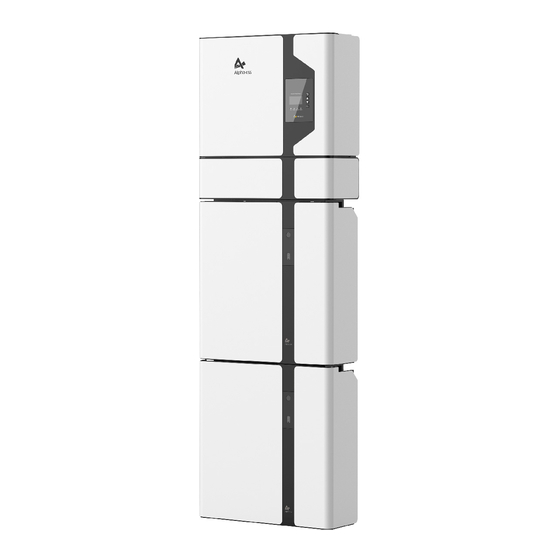

- Seite 1 INSTALLATIONSHANDBUCH STORION SMILE5 V1.7.6...
-
Seite 2: Urheberrechts-Erklärung
Schäden sowie Folgeschäden, die durch Nichtbeachtung dieser Anleitung, bei nicht bestimmungsgemäßer Verwendung des Produktes, bei Reparaturen, Öffnen des Schrankes und sonstigen jeglichen Handlungen von nicht qualifizierten und nicht von Alpha ESS zertifizierten Elektrofachkräften am Produkt oder bei der Verwendung von nicht zugelassenen Ersatzteilen entstehen oder entstanden sind. -
Seite 3: Inhaltsverzeichnis
Smarten Your Energy Inhalt Sicherheitsmaßnahmen ....................... 5 Transport ..........................5 Allgemeine Sicherheitshinweise ..................6 Das System ........................... 7 Verpackung und Transportkontrolle .................. 8 Lieferumfang ........................8 System-Beschreibung ....................... 10 Installation ..........................12 Aufstellort und seine Umgebung ..................13 Systeminstallation ......................13 Stromzähler ........................ - Seite 4 Smarten Your Energy unsachgemäße Anschluss dieses Gerätes kann GEFAHR Brandgefahr, schweren Verletzungen oder sogar zum Tod führen. Nehmen Sie das Gerät erst in Betrieb nachdem Sie diese Anleitung gelesen und verstanden haben. Folgen Sie allen Installations- und Betriebsanweisungen bei Gebrauch des Gerätes.
-
Seite 5: Sicherheitsmaßnahmen
Transportieren Sie die Einzelkomponenten ggf. mit mehreren Personen. Lithium-Ionen-Batterien sind Gefahrgut. Die Anlieferung erfolgt in Gefahrgutverpackung. Transportvorschriften und Sicherheitshinweise: Der Transport des Alpha ESS Storion SMILE5 darf nur durch den Hersteller oder durch von ihm unterwiesenes Personal erfolgen. Die Unterweisungen sind zu dokumentieren und wiederkehrend vorzunehmen. -
Seite 6: Allgemeine Sicherheitshinweise
Smarten Your Energy 1.2 Allgemeine Sicherheitshinweise WARNUNG! Lesen Sie alle Anweisungen und Sicherheitsangaben zum System und allen entsprechenden Abschnitten dieses Handbuches vor Installation und Inbetriebnahme des Systems. WARNUNG! Bei auftretendem Erdschluss können normalerweise geerdete Leiter ungeerdet und geladen werden. WARNUNG! Dieses System ist schwer und sollte von mind. 2 Personen gehoben werden. ACHTUNG! Autorisiertes Servicepersonal sollte das Risiko eines elektrischen Schlages mindern, indem es den Wechselstrom, Gleichstrom und den Batteriestrom vom Wechselrichter trennt, bevor es eine Wartung, Reinigung oder Arbeit jeglicher Art in Verbindung mit dem... -
Seite 7: Das System
Großteil des Strombedarfs eines Privathaushaltes abdecken kann. Lösung für DC- und AC-/ Hybrid-Systeme Der Alpha ESS Storion SMILE5 kann an ein DC-gekoppeltes System (meistens als Neuinstallation), an ein AC-gekoppeltes System (meistens als Nachrüstung) und an ein Hybrid-gekoppeltes System (meistens als Nachrüstung und zur PV-Kapazitätssteigerung) angebracht werden. -
Seite 8: Verpackung Und Transportkontrolle
1) Alpha ESS – Batteriemodul 2) Alpha ESS – Wechselrichter Abbildung 3. Verpackung – Batteriemodul und Wechselrichter 2.2 Lieferumfang Alpha ESS liefert dem Kunden vor Ort ein Gesamtsystem in separaten Einzelteilen, diese umfassen: Komponente Anzahl und Modell Batteriemodul 1-6 (SMILE5-BAT/M4856-P) Hybrid-Wechselrichter 1 (SMILE5-INV) inkl. - Seite 9 Smarten Your Energy Hybrid-Wechselrichter SMILE5-INV Anzahl Pakete Gewicht Ca. 60 kg Abmessung (BxTxH) 600 x 250 x 600 mm Lieferumfang: 8x M8*60 2x M4 Mutter 4x M6 Mutter 1x Befestigungsplatte 1x Halterung 8x M6 1x ADL-3000 MC4-PV-Stecker Unterlegscheibe RJ45-Stecker (Stromzähler) Sets Batterie-Module Batteriemodul...
-
Seite 10: System-Beschreibung
Smarten Your Energy 2.3 System-Beschreibung Abbildung 5. SMILE5 System-Beschreibung Beschreibung Hybrid-Wechselrichter EMS-Display Kabelbox SMILE5-BAT (Batterie 1) SMILE5-BAT (Batterie 2) Hinter der Blende der Kabelbox befindet sich der Ein-/ Ausschalter für das Speichersystem und auf der Rückseite der Kabelbox die System-Anschlüsse: Seite 10 von 40 Smarten Your Energy Tel:... - Seite 11 Smarten Your Energy Kabelbox: Abbildung 6. WR mit Kabelbox - Vorderseite Abbildung 7. WR mit Kabelbox - Rückseite Abbildung 8. Kabelbox – Vorderseite Item Beschreibung Item Beschreibung BAT (1) Batterie-Schalter BAT (2) Batterie – Kommunikation PV-Schalter Wechselrichterkommunikation Back up Backup-Schalter USB-Anschluss GRID Sicherheitsschalter –...
-
Seite 12: Installation
Smarten Your Energy 3. Installation Dieses Handbuch beschreibt die grundlegenden Schritte zur Installation und Einrichtung des Alpha ESS-Speichersystems Storion SMILE5. Achtung: Entpacken Sie das gesamte Paket mit Vorsicht, im schlimmsten Fall können sonst Teile beschädigt werden. Hinweis: Beachten Sie die vorgeschriebenen Mindestabstände zu nebenstehenden Objekten des Speichersystems. -
Seite 13: Aufstellort Und Seine Umgebung
Smarten Your Energy 3.1 Aufstellort und seine Umgebung Nicht erlaubt zur Aufstellung sind Orte: 1. an denen der Gefrierpunkt unterschritten werden kann, wie Garagen, Carports oder sonstige Orte sowie Nassräume (Umweltkategorie 2) 2. mit einer Luftfeuchtigkeit über 85 % und Kondensation 3. - Seite 14 Smarten Your Energy Batterieabdeckung Positiver Anschluss Sicherheitsventil Negativer Anschluss Abbildung 12. Ausbau der oberen Abdeckung der Batterie Schritt 3: Wenn Sie mehr als 1 Batteriemodul verwenden, müssen diese untereinander verbunden werden. Hierfür müssen Sie bei allen weiteren Batteriemodulen (Batteriemodule 2-6) jeweils die obere Abdeckung abnehmen (bei 2 Batterien müssen Sie die Abdeckung einer Batterie entfernen, bei 3 Batterien die Abdeckungen von 2 Batterien, bei 4 Batterien die Abdeckungen von 3 Batterien usw.).
- Seite 15 Smarten Your Energy M5*10 Schrauben Abbildung 14. Montage – Befestigungsplatten Batterie Schritt 5: Montieren Sie die Batterie-Befestigungsplatten mithilfe der Schrauben M5*10 an die Batterie. Schmutzabdeckung Abbildung 15. Montage – Batterie Schritt 6: Positionieren Sie die Batterie parallel zur Wand und bohren Sie mit einer Bohrmaschine Löcher zur anschließenden Fixierung der Befestigungsplatten in die Mauer.
- Seite 16 Smarten Your Energy M8*60 M6 Unterlegscheibe Abbildung 16. Wandmontage – Befestigungsplatte Batterie 2 Schritt 7: Entfernen Sie Schmutzabdeckung und befestigen Sie die Batterie mit Schrauben und Unterlegscheiben an der Wand. Abbildung 17. Montage – 2. Batterie Schritt 8: Um die zweite (und alle weiteren) Batterie zu montieren, wiederholen Sie bitte jeweils die Schritte 6 und 7.
- Seite 17 Smarten Your Energy Abbildung 18. Montage - Befestigungsplatte Wechselrichter Schritt 9: Entnehmen Sie die Befestigungsplatte und Halterung des Wechselrichters und verbinden Sie diese wie in obiger Darstellung angezeigt mithilfe der M4-Muttern. Überprüfen Sie sorgfältig, ob alles fest angezogen ist. Hinweis: Die Halterung muss horizontal ausgerichtet sein. 8x M8*60 Schrauben M6 Mutter Abbildung 19.
- Seite 18 Smarten Your Energy Abbildung 20. Verkabelung – Kabelbox Schritt 11: Entfernen Sie die vordere Abdeckung der Kabelbox per Hand, ein Werkzeug ist hierfür nicht notwendig. Entfernen Sie anschließend die Schrauben an der Rückseite, um die hintere Abdeckung ebenfalls abzunehmen. Legen Sie beide Abdeckungen der Kabelbox beiseite. Kommunikationskabel Stromkabel Abbildung 21.
- Seite 19 Smarten Your Energy Beispiel für CAT5 orange/weiß orange grün/weiß blau blau/weiß grün braun/weiß braun RJ45 Stecker RJ45 Stecker Abbildung 22. Anschluss – Netzwerkkabel Schritt 13: Verschließen Sie nun die wasserdichten Kabelverschraubungen und crimpen auf das jeweilige in der Kabelbox liegende Ende der LAN1-/Stromzähler-/ und BAT-Kabel einen RJ45-Stecker.
- Seite 20 Smarten Your Energy Abbildung 24. Montage – Wechselrichter Schritt 15: Hängen Sie den Wechselrichter ebenfalls in die entsprechende Befestigungsplatte. Richten Sie die Position des gesamten Systems aus und stellen Sie sicher, dass die Batterien und der Wechselrichter sicher in die Befestigungsplatten und Halterungen eingehängt wurden. Abbildung 25.
- Seite 21 Smarten Your Energy Abbildung 26. Verkabelung - Batteriestromkabel Schritt 17: Entnehmen Sie das Stromkabel und verbinden Sie damit die Batterien wie in obiger Zeichnung dargestellt. Verbinden Sie die Batterien auf der rechten Seite jeweils mit dem Minus-Kabel (schwarz) und auf der linken Seite jeweils mit dem Plus-Kabel (rot). Abbildung 27.
- Seite 22 Smarten Your Energy Abbildung 28. Verkabelung - PV Schritt 19: Schließen Sie die Batterieabdeckungen und verbinden Sie die PV-MC4-Stecker mit dem System wie oben dargestellt (Anschluss an beiden Seiten). Verbinden Sie außerdem alle AC-Kabel, das Zähler-Kommunikationskabel METER sowie das Ethernet-Kabel LAN1. Schließen Sie anschließend die Abdeckung der Kabelbox.
-
Seite 23: Stromzähler
Der Stromzähler sollte an dem Netzübergangspunkt (Einspeisepunkt) montiert und angeschlossen werden, sodass er den Netzbezug- und Einspeiseleistung messen kann. Dafür ist es nötig eine 35mm Hutschiene anzubringen. Alpha ESS stellt aktuell 2 verschiedene Stromzählerlösungen zur Verfügung: ADL-3000: 1-phasiger/ 3-phasiger Stromzähler (mit und ohne Wandlermessung). -
Seite 24: Stromzähler Adl-3000 - Anschluss Mit Wandlermessung
Smarten Your Energy Option 1 – ADL-3000 Anschluss (ohne Wandlermessung, mit Meter-Plug): Abbildung 32. ADL-3000 Anschluss (ohne CT, mit Plug-In) Option 2 – ADL-3000 Anschluss (ohne Wandlermessung, ohne Meter-Plug): Abbildung 33.ADL-3000 Anschluss (ohne CT, ohne Meter-Plug) 3.3.2 Stromzähler ADL-3000 – Anschluss mit Wandlermessung Option 3 –... -
Seite 25: Anschluss Des Zweiten Stromzählers Bei Ac-/Hybrid-Installation
Smarten Your Energy Option 4 – ADL-3000 Anschluss (mit Wandlermessung, ohne Meter-Plug): Abbildung 35. ADL-3000 Anschluss (mit CT, ohne Meter-Plug) Hinweis: Verbinden Sie den Stromzähler (Steckplätze 7, 8) über das RJ45-Kabel (3, 6) mit der Kabelbox. Hinweis: Ein Netzwerk-Kabel für den Anschluss des Stromzählers ist nicht im Lieferumfang enthalten! Achtung: Sie erhalten weitere Informationen über die Anschlussmethode auf der rechten Seite des ADL-3000. - Seite 26 Smarten Your Energy Option 1 mit Plug-In: Der PV-Zähler verwendet ebenfalls ein RS485 Kabel zur Kommunikation mit dem Netzzähler. Verbinden Sie die Stromzähler nun mit einem RS485 Kabel über einen jeweils freien Steckplatz der Stromzähler. Option 1 mit Plug-In: Option 2 ohne Plug-In: Abbildung 37.
-
Seite 27: Backup-Box
Smarten Your Energy Speichern Sie nun die Einstellungen. Drücken Sie dreimal “SET” bis das Display ´save´ anzeigt. Bestätigen Sie mit „Enter“; das Display wird jetzt ´no´ anzeigen. Drücken Sie “PQ”, um auf ´yes´ zu wechseln. Drücken Sie „Enter“, um zu speichern und auf den Hauptschirm zurückzukehren. -
Seite 28: Systembetrieb
Smarten Your Energy 4. Systembetrieb 4.1 Einschalten des Systems Beim Einschalten des Systems ist es sehr wichtig, dass die Reihenfolge der folgenden Schritte eingehalten wird, um Schäden am System zu vermeiden. WARNUNG: Überprüfen Sie bitte die Installation erneut, bevor sie das System einschalten. Abbildung 46. -
Seite 29: Ausschalten Des Systems
Smarten Your Energy Achtung: Vergewissern sich, dass zuerst Batterie-Schalter und dann die Batterie einschalten. Wenn Sie diese Reihenfolge nicht einhalten, wird der Schutzschalter ausgelöst. Schritt 7: Starten Sie das BMS aller Batterien durch Drücken der Power-Taste (1) aller Batterien bis die Anzeige (2) aufleuchtet. -
Seite 30: Ems-Einstellungen
Smarten Your Energy 5. EMS-Einstellungen Das EMS ist an der Vorderseite des SMILE5 Wechselrichters integriert. Abbildung 47. EMS - Blende Objekt Name Beschreibung Rot: Der Wechselrichter ist im Störzustand. Gelb: Die Batterie lädt oder entlädt. LED-Anzeigen Grün: Der Wechselrichter ist im Normalbetrieb. Blau: Der Wechselrichter hat eine Internetverbindung aufgebaut. -
Seite 31: Status-Menü
Smarten Your Energy 5.2 Status-Menü Das Status-Menü enthält 5 Untermenüs: Grid (Stromnetz), Solar (PV), Battery (Batterie), UPS (USV-Notstromfunktion) Comm (Kommunikation). Diese zeigen jeweils die aktuellen Leistungsdaten sowie Abbildung 50. EMS - Status-Menü Informationen über die Kommunikationsschnittstellen. Untermenü „Grid“ (Stromnetz) zeigt Leistungsdaten der Netzanschlussstelle in Echtzeit: Spannung (U) Stromstärke (I) -
Seite 32: History - Verlaufsdaten
Smarten Your Energy Das Untermenü “UPS” zeigt die Echtzeitdaten des Notstromausgangs an: Spannung (U) Stromstärke (I) Leistung (P) Frequenz (F) Abbildung 54. EMS – USV Untermenü “Comm” zeigt Echtzeitkommunikation BMS, Ethernets, Netzzählers und des PV-Zählers. Abbildung 55. EMS - Kommunikation 5.3 History –... - Seite 33 Smarten Your Energy Abbildung 58. EMS – WR-Erzeugung Das Untermenü “Bat Gen.” (Batterieentladung) zeigt die aus der Batterie entladene Energie eines bestimmten Zeitraums an (Tag/ Gesamt). Abbildung 59. EMS - Batterieentladung Das Untermenü “PV Gen.” zeigt die PV-Erzeugung eines bestimmten Zeitraums an (Tag/ Gesamt). Abbildung 60.
-
Seite 34: Setting - Einstellung
Smarten Your Energy 5.4 Setting - Einstellung Schritt 1: Wählen Sie im Hauptmenü “Setting” (Einstellung) und geben das bei der Schulung erhaltene Installationspasswort ein. Nachdem das Passwort korrekt eingegeben wurde, öffnet sich die Hauptseite des Einstellungsmenüs (Administratorrechte). Abbildung 64. EMS – Passwort Schritt 2: Wählen Sie „Function“... - Seite 35 Smarten Your Energy Schritt 8: Kehren Sie zu „Function“ Schritt 9: Stellen Sie die „Max. Feed in zurück und wählen „Grid“ und dann rate“ (Einspeisebegrenzung) in Prozent „FeedIN Control“, (%) ein. Einspeisebegrenzung einzustellen. Schritt 10: Kehren Sie zu „Function“ Schritt 11: Wenn Sie jedoch den zurück und wählen Sie “System Mode”...
- Seite 36 Smarten Your Energy Schritt 14: Wählen Sie nun im Schritt Stellen Hauptmenü “Setting” das Untermenü Sicherheits-standard ein (VDE-4105 “Safety“ (Sicherheit) aus. für Deutschland). Schritt 16: Wählen Sie nun das Schritt 17: Wählen Sie “Date & Time” Untermenü “System” aus. (Datum & Zeit) aus. Schritt 18: Stellen Sie Datum &...
-
Seite 37: Onlineüberwachung
Smarten Your Energy Schritt Wählen “Reset Schritt Wählen “New Energy” aus, wenn Password” aus, wenn Sie ein neues Energiedaten zurückzusetzen wollen. Passwort einstellen wollen. Schritt 22: Wählen Sie “Language” Schritt 23: Überprüfen Sie sorgfältig, aus, um die Sprache einzustellen. alle Seriennummern formationen des Systems korrekt sind. - Seite 38 Bitte lesen Sie sich die Einverständniserklärung ausführlich durch und stimmen ihr per Haken zum um anschließend die Registrierung durch die “Registrieren”- Schaltfläche abzuschließen. Nun können Sie die umfassende Überwachung von Alpha ESS nutzen. Für weitere Informationen lesen Sie bitte den entsprechenden Teil des Benutzerhandbuches.
-
Seite 39: Anlagenregistrierung
Smarten Your Energy 7. Anlagenregistrierung Melden Sie sich in ihrem Installateur-Monitoring an wählen “Systemverwaltung” > “Dateneingabe Installationsprotokoll”, um das neue System bei Alpha ESS zu registrieren. Achtung: erfolgreiche Registrierung eine Voraussetzung, um die Alpha Herstellergarantie und LUMIT-Versicherung zu erhalten. Geben Sie alle Daten des neu installierten Systems ein (Seriennummer, Check Code, Installateur Lizenz, Installationsdatum, Anlagenbetreiber, Telefonnummer, Adresse sowie opt. -
Seite 40: Wartung Und Reinigung
Die Batteriemodule sind wartungsfrei und dürfen unter keinen Umständen geöffnet werden! Reinigung Der Speicher kann vom Betreiber außen mit einem feuchten Tuch gereinigt werden. Vielen Dank für das Lesen des Alpha ESS Installationshandbuchs Storion SMILE5. Falls Sie Probleme haben, senden Sie uns einfach eine E-Mail an service@alpha-ess.de.
