Spannungsversorgung

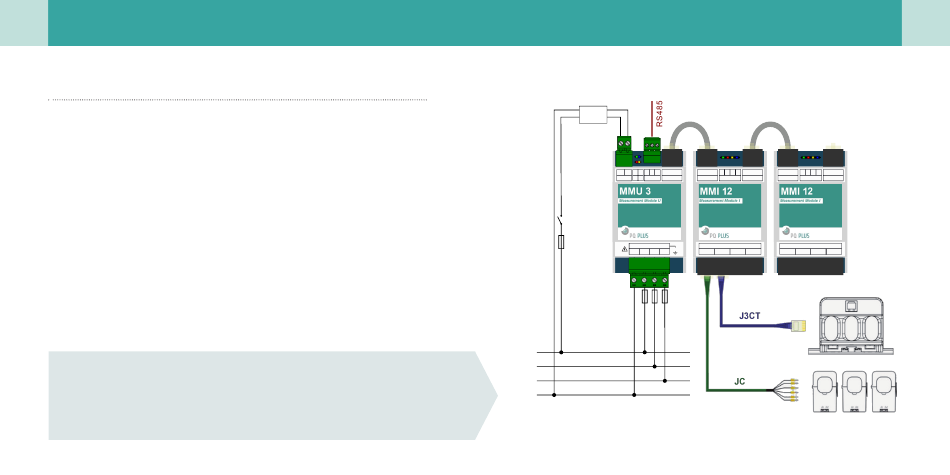

Das MMU 3 benötigt folgende Spannungsversorgung:
Die Anschlüsse hierfür befinden sich am oberen linken Steckkontakt des
MMU's und sind mit PWR „X1" und „X2" beschriftet. Für die Absicherung
der Spannungsversorgung wird ein 1 A Leitungsschutzschalter empfohlen.
Die Anschlusspolarität ist beliebig.
Das MMI 12 versorgt sich über den Local Bus (Verbindung mittels
Patch-Kabel). Die Spannung liefert das vorgelagerte MMU und kann zu
weiteren MMI's verteilt werden. Die Anschlüsse hierfür befinden sich oben
rechts und oben links des MMI's und sind mit „Local Bus" beschriftet.
Hinweis zum Anschluss der Kabelumbaustromwandler:
Adernpaare: Phase 1 = Braun; Phase 2 = Schwarz; Phase 3 = Grau
•
Anschluss: Orange Aderendhülse auf k (rosa, gelb, braun)
•
Weiße Aderendhülse auf l (grau, grün, weiß)
4
12...26 V
DC
24V DC
PWR SYN
RX TX
X1 X2 A+ B- G Cat5e Cat5e
PWR SYN
PWR R X T X RS-485 Local Bus Local Bus
T0,5A
CAT III
Voltage Inputs
300 V
N L1 L2 L3 I1 I2 I3
T0,5A
L1
L2
L3
N
PQ Plus – MMU / MMI
PWR RX TX SYN PWR RX TX SYN
RX TX Cat5e Cat5e RX TX Cat5e
PWR SYN PWR SYN
SN: 127 Local Bus Local Bus SN: 126 Local Bus
Current Inputs Current Inputs
I4 I5 I6 I7 I8 I9 I10 I11 I12 I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11 I12
