Systembeschreibung
2.3
Das Wegmesssystem eddyNCDT Serie SGS 4701 wurde für die Erfassung der thermischen und mechani-
schen Ausdehnung von Hochfrequenz-Spindeln entwickelt. Damit wird die Kompensation der axialen Aus-
dehnung der Werkzeugspindel über z. B. eine CNC-Steuerung ermöglicht.
Das SGS 4701 besteht aus einem Sensor, dem Sensorkabel und dem Controller, die werkseitig auf ferroma-
gnetische oder nicht ferromagnetische Messobjekte kalibriert werden können. Miniaturisierte Sensorbaufor-
men erlauben die Installation direkt in der Spindel. Dort wird üblicherweise auf den Labyrinthring der Spindel
gemessen. Neben der Messung der Längenausdehnung wird die Temperatur am Sensor erfasst und aus-
gegeben. Der kompakte Controller kann über einen Flansch am Spindelgehäuse montiert oder direkt in der
Spindel untergebracht werden.

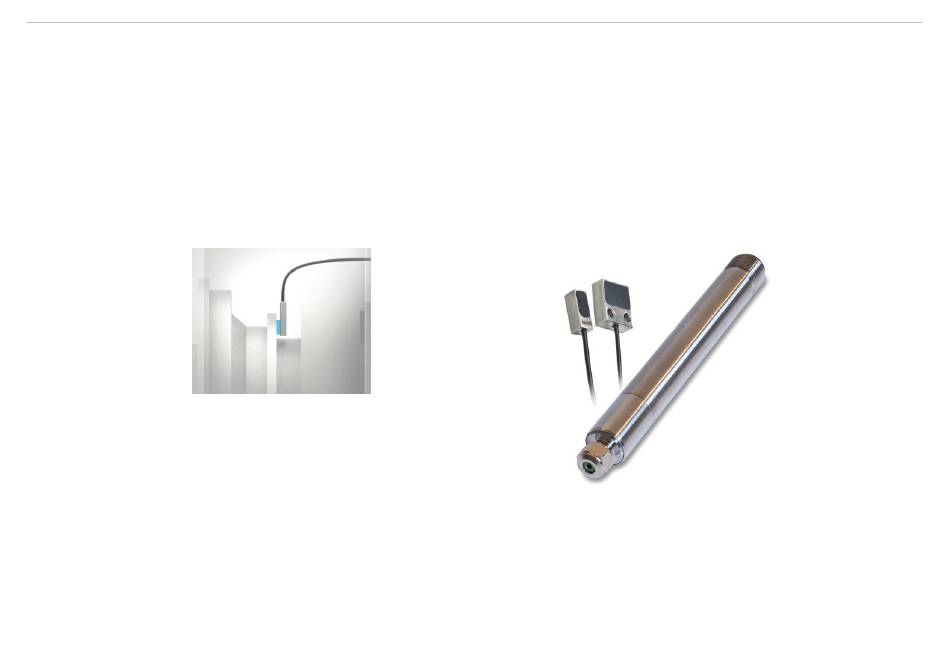

Abb. 1 Typische Einbausituation mit
Messung auf den Labyrinthring
Durch die kompakte Bauform kann die Messtechnik (Controller und Sensor gepaart) komplett in den Spindel-
kopf integriert werden.
eddyNCDT SGS 4701
Aufbau des kompletten Messsystems
Abb. 2 Messsystem bestehend
aus Sensor und Controller
