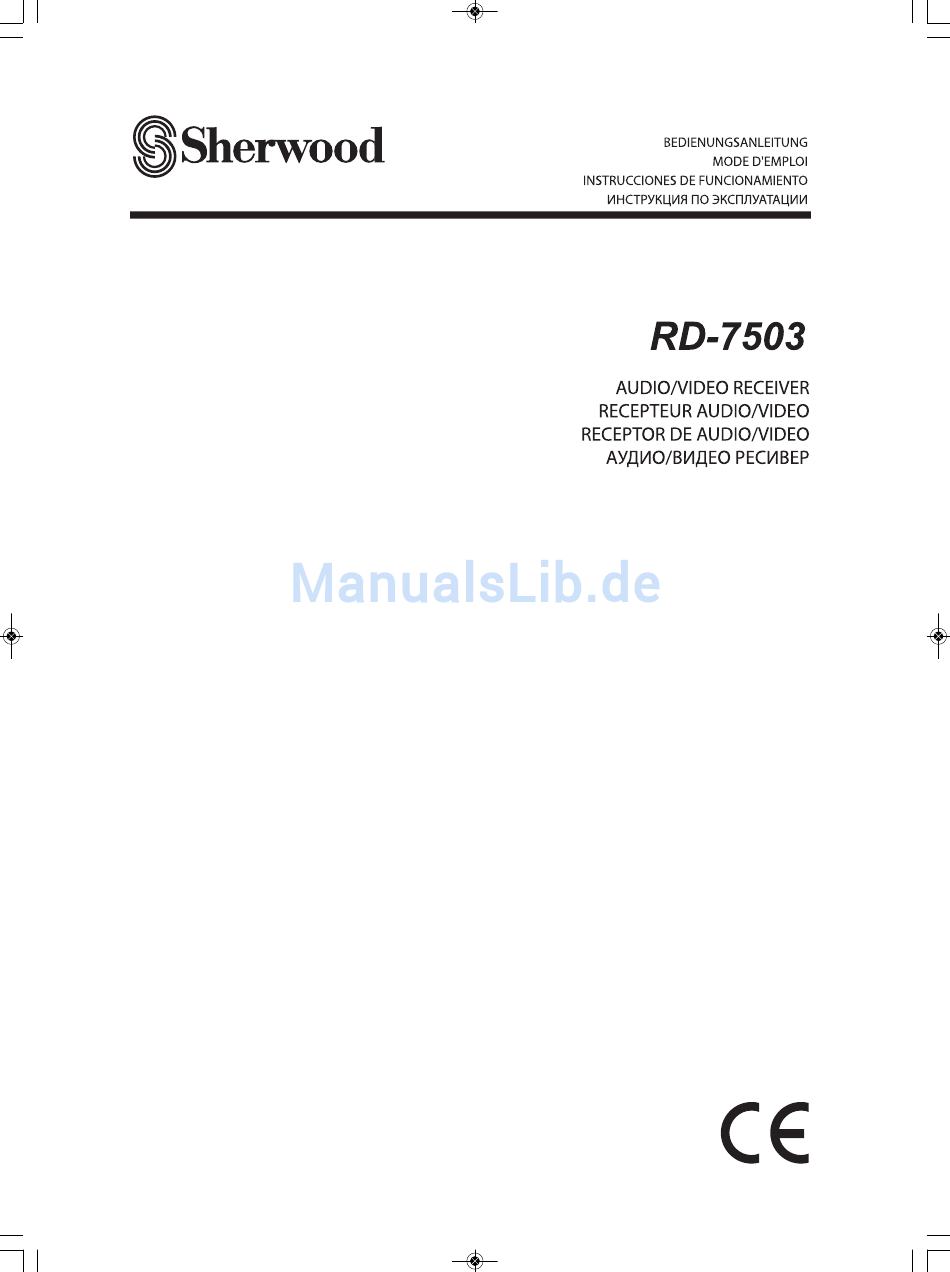

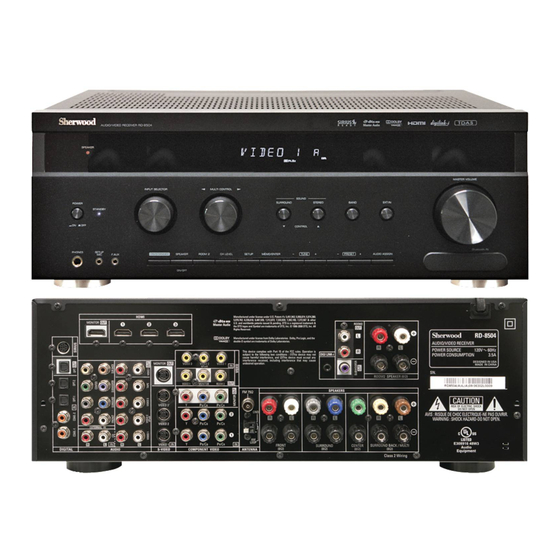

- Seite 1 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 1...
-
Seite 2: Bitte Lesen Sie Diese Hinweise Vor Inbetriebnahme Des Geräts
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 2 Einleitung BITTE LESEN SIE DIESE HINWEISE VOR INBETRIEBNAHME DES GERÄTS Dieses Symbol weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann. VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG GERÄTEGEHÄUSE NICHT ÖFFNEN. Dieses Symbol weist auf wichtige ES BEFINDEN SICH KEINE VOM VERBRAUCHER Bedienungs- und Wartungsanleitungen hin. -
Seite 3: Inhaltsverzeichnis
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 3 INHALT • Einleitung BITTE LESEN SIE DIESE HINWEISE VOR INBETRIEBNAHME DES GERÄTS ....2 • Systemanschlüsse ..............4 •... -
Seite 4: Systemanschlüsse
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 4 Systemanschlüsse • Nehmen Sie den Netzanschluss erst vor, nachdem alle Anschlüsse des Systems vorgenommen wurden. • Unterschiedliche Komponenten haben häufig abweichende Bezeichnungen der Anschlüsse, daher lesen Sie die Bedienungsanleitungen der anzuschließenden Komponenten bitte aufmerksam durch. -
Seite 5: Anschluss Videogeräte
• Sie können an diesem Receiver über das Sherwood iPod Dock einen Apple iPod anschließen. Beim Anschluss des Sherwood iPod Dock an der DIGI LINK-i Buchse schließen Sie bitte die Video- und Audioanschlüsse an den VIDEO 2 Buchsen dieses Receivers an. Bei Steuerung Ihres iPod mit der Fernbedienung des Receivers wird der VIDEO 2/iPod Eingang automatisch gewählt. -
Seite 6: Anschluss Audiogeräte
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 6 Fortsetzung ¢ HDMI (High Definition Multimedia Interface) Anschluss (*1) • Sie können die Signalquelle (DVD-Player usw.) am Anzeigegerät (Fernseher, Projektor usw.) über diesen Receiver mit einem HDMI-Kabel anschließen, welches Sie im Fachhandel erwerben. • Der HDMI-Anschluss kann nicht komprimierte digitale Videosignale und digitale Audiosignale übertragen. -
Seite 7: Anschluss Externer Eingänge
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 7 ANSCHLUSS EXTERNER EINGÄNGE • Benutzen Sie diese Buchsen zum Anschluss der entsprechenden Ausgänge eines DVD-Players oder externen Decoders mit 6-, 7- oder 8-Kanal analogen Audioausgängen. • Bei 6- oder 7-Kanal-Ausgang schließen Sie bitte nicht die beiden SURROUND BACK L und R Eingänge oder... -
Seite 8: Anschluss Lautsprecher
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 8 ANSCHLUSS LAUTSPRECHER • Schließen Sie die Lautsprecher fest und korrekt am entsprechenden Kanal (links und rechts) und mit der korrekten Polarität (+ und -) an. Bei nicht ordnungsgemäß ausgeführten Anschlüssen haben Sie keinen Ton von den Lautsprechern und bei vertauschter Polarität klingt der Sound unnatürlich... -
Seite 9: Aufstellen Der Lautsprecher
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 9 Fortsetzung ¢ Anschluss der Lautsprecherkabel 1. Isolieren Sie die Kabel etwa 2. Mit Linksdrehung öffnen 4. Mit Rechtsdrehung 3. Setzen Sie das abisolierte 10 mm ab und verzwirbeln Sie den schließen Sie den Kabel ein. -
Seite 10: Anschluss Room-2-Ausgänge
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 10 ANSCHLUSS ROOM-2-AUSGÄNGE • Mit dem ROOM-2-Feature können Sie gleichzeitig eine unterschiedliche Wiedergabequelle oder auch die gleiche Quelle wie im Hauptraum in einem anderen Raum abspielen. • Für ROOM-2-Wiedergabe schließen Sie die ROOM 2 OUT Buchsen an Verstärker oder Fernseher im anderen Raum an oder schließen Sie die ROOM-2-Lautsprecheranschlüsse an. -
Seite 11: Anschluss Systemsteuerung
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 11 ANSCHLUSS SYSTEMSTEUERUNG • Schließen Sie diesen Anschluss an der DIGI LINK-i Buchse des Sherwood iPod Docks an, worüber Sie den iPod über die Fernbedienung dieses Geräts steuern können. NETZKABEL • Stecken Sie den Netzstecker in die Steckdose. -
Seite 12: Bedienelemente Frontblende
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 12 Bedienelemente Frontblende 1. POWER:Hauptschalter 15. SETUP Taste 2. ON/STANDBY:Ein/Aus-Schalter 16. MEMORY/ENTER Taste 3. STANDBY Statusanzeige 17. SENDERWAHL (+/-) Tasten 4. AUSWAHL EINGANGSQUELLE 18. SENDERSPEICHER (+/-) Tasten 5. BANDWAHL Umschalter 19. AUDIO ZUORDNUNG Taste 6. EXTERNER EINGANG Umschalter 20. -
Seite 13: Aux-In Buchse Auf Der Frontblende
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 13 ¢ SETUP-MIKROFONBUCHSE • Zur Nutzung der automatischen Setup-Funktion schließen Sie bitte das mitgelieferte Mikrofon an der SETUP- MIKROFON-Buchse an (Einzelheiten siehe Abschnitt „Auswahl AUTO SETUP” auf Seite 46.) ¢ Bitte beachten Sie: • Das Mikrofon für automatischen Setup ist speziell zur Benutzung mit diesem Receiver konzipiert, benutzen Sie daher kein anderes Mikrofon. -
Seite 14: Universal-Fernbedienung
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 14 Universal-Fernbedienung Diese Universal-Fernbedienung kann nicht nur diesen Receiver steuern, sondern ebenfalls die meisten gängigen Audio- und Videokomponenten wie iPod Docks, Fernseher, DVD-Player, Satellitenempfänger, Kabelempfänger usw. • Zur Bedienung weiterer 5 Komponenten müssen Sie den Einstellcode für jede Komponente eingeben (Einzelheiten siehe Abschnitt „DIE FUNKTIONEN DER FERNBEDIENUNG”... -
Seite 15: Funktionstabelle Der Zifferntasten
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 15 ¢ FUNKTIONSTABELLE der ZIFFERNTASTEN (für iPod Dock) (für Videorekorder) (für Fernseher) (für DVD-Player) (für Satellitenempfänger) (für Kabelempfänger) STANDBY STANDBY STANDBY STANDBY STANDBY (AUS) (AUS) (AUS) (AUS) (AUS) PLAYLISTE AUF/ AB (</>) DOCKMODUS ZIFFERN ZIFFERN... -
Seite 16: Steuerung Von Komponenten Mit Der Fernbedienung
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 16 STEUERUNG VON KOMPONENTEN MIT REICHWEITE DER FERNBEDIENUNG DER FERNBEDIENUNG • Die Fernbedienung hat eine Reichweite von etwa 7 Metern bei einem Winkel von jeweils 30 Grad. Richten Sie Geben Sie die Einstellungscodes für die die Fernbedienung auf den Sensor im Receiver aus. -
Seite 17: Die Funktionen Der Fernbedienung
• Vor der Benutzung für andere Audio- und Videokomponenten (außer diesem Receiver) müssen die Einstellungscodes der einzelnen Komponenten eingegeben werden. • Für die System-Fernbedienung wurde „000” werksseitig im Speicher der Gerätetaste „DOCK” für Sherwood iPod Dock, „DVD” für Sherwood DVD-Player und „TV” für Sherwood Fernseher gespeichert. Sie müssen also Codes für Sherwood- Komponenten nicht eingeben, es sei denn, der Code funktioniert nicht. -
Seite 18: Benutzung Einer Punch-Through-Funktion
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 18 Benutzung einer Punch-Through- Funktion ¢ Aufheben der Punch-Through-Funktion • Zum Aufheben der AUDIO-Lautstärke Punch- Diese Fernbedienung kann programmiert werden, um Through-Funktion halten Sie gleichzeitig „AVR” und entweder die AUDIO-Lautstärke Punch-Through-Funktion „VOLUME q” für mehr als 1 Sekunde gedrückt. -
Seite 19: Programmierung Einer Makro-Funktion
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 19 Programmierung einer Makro-Funktion • Die Makrofunktion erlaubt Ihnen die Drücken Sie ENTER. Programmierung einer Reihe von Tastenfunktionen (bis zu 10) dieser Fernbedienung für eine einzelne Taste. • Sie können bis zu drei separate Makrobefehlsfolgen für „M1”, „M2” und „M3”... -
Seite 20: Bedienungshinweise
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 20 Bedienungshinweise ¢ Bitte beachten Sie: • Vor dem Betrieb dieses Receivers mit der mitgelieferten Fernbedienung lesen Sie bitte den Abschnitt „Universal- Fernbedienung” auf Seite 14. • Vor dem Betrieb dieses Receivers stellen Sie das Gerät bitte für beste Leistung ein, bitte folgen Sie den Anleitungen für die Einstellung des Bildschirmmenüs (Einzelheiten siehe Abschnitt „Bildschirmmenü-Einstellungen”... -
Seite 21: Benutzung Der Kopfhörer
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 21 Auswahl von CD, F.AUX, VIDEO 1~ 4 als Bedienen Sie die gewählte Komponente zur Eingangsquelle Wiedergabe. • Bei Wiedergabe der Eingangsquellen mit Surround • Ist der AUDIOMODUS für die entsprechende Sound siehe Abschnitt „SURROUND SOUND” auf Seite Eingangsquelle im INPUT SETUP Menü... -
Seite 22: Surround Sound
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 22 SURROUND SOUND • Dieser Receiver ist mit einem hoch entwickelten digitalen Signalprozessor ausgestattet, welcher Ihnen eine optimale Soundqualität und Soundatmosphäre in Ihrem eigenen Heimkino liefert. Surroundmodi ¢ ¢ DTS Digital Surround Dolby Digital DTS Digital Surround (oder einfach DTS) unterstützt bis zu Dolby Digital ist das Mehrkanal-Digitalsignalformat der Dolby 5.1 diskrete Kanäle, die allgemein aufgrund der geringeren... - Seite 23 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 23 ¢ • Nachstehende Modi wenden auf konventionelle 2-Kanal- Room Signale, wie digitale PCM oder analoge Stereosignale einen Dieser Modus liefert das Klangfeld eines Hauses mit Hochleistungs-Digitalsignalprozessor zur künstlichen niedriger Zimmerdecke und harten Wänden für Jazzmusik.
-
Seite 24: Surround Sound
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 24 SURROUND SOUND ¢ Bitte beachten Sie: • Vor der Surround-Wiedergabe stellen Sie bitte zunächst die Lautsprecher im Bildschirmmenü für optimale Performance ein (Einzelheiten siehe Abschnitt „LAUTSPRECHER-/ RAUM-EQ-EINSTELLUNGEN” auf Seite 46). • Bei der Wiedergabe von Digitalsignalen einer Dolby Digital Quelle oder Auswahl eines Surroundmodus wie Dolby Pro Logic II /Dolby Pro Logic IIx Music können Sie die Parameter für optimale Surroundeffekte einstellen (Einzelheiten siehe Abschnitt... -
Seite 25: Einstellen Der Einzelnen Kanäle Mit Dem Testton
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 25 Fortsetzung ¢ Deaktivierung des Surroundmodus für Stereo • Abhängig vom Eingangssignalformat wird entweder der Stereomodus oder der 2-Kanal-Downmixmodus gewählt. • Zum Beenden entweder des Stereomodus oder des 2- Kanal-Downmixmodus wählen Sie den Surroundmodus mit dem MULTIREGLER auf der Frontblende oder mit den SURROUND (>/<) Tasten auf der Fernbedienung. -
Seite 26: Einstellen Des Kanalpegels
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 26 Einstellen des Kanalpegels • Nach dem Einstellen der Kanalpegel mit dem Testton stellen Sie die Kanalpegel entweder entsprechend der Programmquelle oder nach Ihrem persönlichen Geschmack ein. • Der Kanalpegel kann beliebig eingestellt werden. Diese eingestellten Pegel werden nur im Nutzerspeicher („CAL”) abgelegt, nicht im Speicher für die Voreinstellungen („REF 1”, „REF 2”). -
Seite 27: Speichern Der Eingestellten Kanalpegel
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 27 Speichern der eingestellten Kanalpegel • Sie können die eingestellten Kanalpegel in den Voreinstellungen speichern („REF 1”, „REF 2”) und jederzeit aufrufen. Nach den Schritten 1 ~ 4 in „Einstellen des Kanalpegels” auf Seite 26 drücken Sie die (MEMORY/)ENTER Taste. -
Seite 28: Radio Hören
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 28 RADIO HÖREN Manuelle Sendersuche Automatische Sendersuche • Die manuelle Sendersuche ist hilfreich, wenn Sie Wählen Sie das gewünschte Frequenzband. bereits die Frequenz des gewünschten Senders kennen. • Nach der Auswahl des gewünschten Frequenzbandes drücken Sie mehrfach SENDERWAHL (+) / (-), bis die gewünschte Frequenz angezeigt wird. -
Seite 29: Manuelle Speicherung
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 29 Manuelle Speicherung Aufrufen der Senderspeicher • Sie können bis zu 30 Sender in den Senderspeicher • Nach Auswahl des Tuners als Eingangsquelle wählen aufnehmen. Sie den gewünschten Senderspeicher. Stellen Sie den gewünschten Sender manuell oder automatisch ein. -
Seite 30: Ukw-Radio Mit Rds Hören
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 30 RDS Tuner (regionale Option für einige europäische Länder) UKW-RADIO MIT RDS HÖREN RDS (Radio Data System) ist ein System zur Übertragung von zusätzlichen Informationen gemeinsam mit den Programmen. Ihr Tuner kann diese Signale in Display-Informationen umsetzen. Diese Codes enthalten die nachstehenden Informationen: Sendername (PS), Programmtyp (PTY), Verkehrsdurchsagen (TA), Uhrzeit (CT) und Radiotext (RT). -
Seite 31: Während Der Anzeige Des Gewünschten
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 31 PTY-Suche Während der Anzeige des gewünschten • Mit dieser Funktion suchen und empfangen Sie Programmtyps. automatisch Sender mit dem gewünschten Programmtyp. Im UKW-Modus wählen Sie den PTY-Suchmodus. • Der Tuner sucht automatisch nach einem Sender mit PTY-Diensten. -
Seite 32: Aufnahme
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 32 AUFNAHME • Die Analogsignale von den EXTERNEN EINGÄNGEN, wie auch die Digitalsignale von den HDMI EINGÄNGEN, den OPTISCHEN oder den KOAXIALEN DIGITALEINGÄNGEN können gehört, jedoch nicht aufgezeichnet werden. • Bei der Aufzeichnung der Analogsignale von CD, F.AUX, VIDEO 1~4 achten Sie bitte darauf, „ANALOG” als AUDIOMODUS zu wählen (Einzelheiten siehe Abschnitt „Auswahl AUDIO MODE”... -
Seite 33: Digitale Audio-Aufzeichnung Mit Md-Rekorder
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 33 DIGITALE AUDIO-AUFZEICHNUNG MIT Für Digitalaufzeichnungen wählen Sie den MD-REKORDER Digitaleingang als Eingang des Aufzeichnungssignals. • Nur bei Anschluss des OPTISCHEN DIGITALAUSGANGS dieses Receivers am OPTISCHEN DIGITALEINGANG eines MD-Rekorders oder CD-Rekorders haben Sie den hochwertigen Sound von Digitalaufzeichnungen ohne die Konvertierung der Originalsignale. -
Seite 34: Sonstige Funktionen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 34 SONSTIGE FUNKTIONEN Sleeptimer • Mit dem Sleeptimer können Sie das System sich automatisch nach einer gewissen Zeit ausschalten lassen. • Einstellen des Receivers auf automatische Ausschaltung nach einem voreingestellten Zeitraum. • Mit jedem Tastendruck durchlaufen Sie die Voreinstellungen des Sleeptimers wie folgt: "... -
Seite 35: Raum-2-Wiedergabe
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 35 RAUM-2-WIEDERGABE • Diese Funktion erlaubt Ihnen die Wiedergabe einer Quelle im Hauptraum und gleichzeitig einer anderen in einem weiteren Raum. ¢ Bitte beachten Sie: • Die Analogsignale der EXTERNEN EINGÄNGE und die Digitalsignale können nicht in unterschiedlichen Räumen wiedergegeben werden. -
Seite 36: Bildschirmmenü-Einstellungen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 36 Bildschirmmenü-Einstellungen • Das OSD-Menü (On-Screen Display) ist ein Einstellmenü, welches auf dem Fernseher angezeigt wird und die Einstellungen vereinfacht. In den meisten Fällen müssen die Einstellungen nur einmalig vorgenommen werden, wenn Sie Installation und Layout für Ihr Heimkino vornehmen. -
Seite 37: Raum-Eq-Einstellugnen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 37 Bestätigen Sie Ihre Auswahl. ¢ Auswahl SYSTEMEINSTELLUNGEN ¢ Auswahl EINGANGSEINSTELLUNGEN ¢ Auswahl LAUTSPRECHER- / ¢ Auswahl KANALPEGELEINSTELLUNGEN RAUM-EQ-EINSTELLUGNEN ¢ Auswahl KLANGPARAMETER ¢ Auswahl MEHRRAUMEINSTELLUNGEN • Einzelheiten zu den Einstellungen finden Sie auf Seite _. -
Seite 38: Systemeinstellungen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 38 SYSTEMEINSTELLUNGEN • AMP ASSIGN : Zuordnung des korrekten Verstärkers der hinteren Surroundkanäle, abhängig von der Benutzung der Lautsprecher. • SUBWOOFER MODE : Auswahl des gewünschten Subwoofermodus. • HDMI AUDIO OUT : Ausgabe der digitalen Audiosignale über die Buchse HDMI MONITOR OUT. -
Seite 39: Auswahl Subwoofer Mode
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 39 Fortsetzung ¢ Auswahl SUBWOOFER MODE • „SW PLUS +” Modus ist nur gültig, wenn „FRONT” und „CENTER” auf „FULL RANGE” und „SUBWOOFER” auf „YES” im SPEAKER/ROOM EQ SETUP Menü eingestellt sind (Einzelheiten siehe Abschnitt „LAUTSPRECHER-/ RAUM-EQ-EINSTELLUNGEN”... -
Seite 40: Auswahl Cinema Eq
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 40 Fortsetzung k. Mit den NAVIGATIONSTASTEN p/q wählen Sie den gewünschten Klangmodus. l. Mit den NAVIGATIONSTASTEN t/u stellen Sie den gewählten Klang ein. • Der Klangpegel kann im Bereich -10 ~ +10 dB eingestellt werden. -
Seite 41: Auswahl Osd Position Adjust
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 41 Auswahl OSD POSITION ADJUST • Sie können die Position der aktuellen Bildschirmanzeige und des Bildschirmmenüs auf dem Fernseher einstellen. Mit den NAVIGATIONSTASTEN p/q wählen Sie OSD POSITION ADJUST, danach drücken Sie ENTER. Mit den NAVIGATIONSTASTEN p/q/t /u stellen Sie die Position der Anzeige und des Menüs ein. -
Seite 42: Eingangseinstellungen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 42 EINGANGSEINSTELLUNGEN • Dieses Menü erlaubt Ihnen verschiedene Einstellungen, abhängig von den an diesem Receiver angeschlossenen Eingangsquellen. Auswahl von Menüpunkten außer NAME Mit den NAVIGATIONSTASTEN p/q wählen Sie die gewünschte Eingangsquelle, danach drücken Sie ENTER. -
Seite 43: Auswahl Hdmi Assign
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 43 Fortsetzung ¢ Auswahl HDMI ASSIGN • Ordnen Sie die angeschlossenen HDMI EINGÄNGE VIDEO 1 ~ VIDEO 4 zu (Einzelheiten siehe Abschnitt „ANSCHLUSS VIDEOGERÄTE” auf den Seiten 5 bis 6). • Wählen Sie zwischen HDMI 1 ~ HDMI 3. -
Seite 44: Auswahl Auto Surround
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 44 Fortsetzung ¢ Auswahl AUTO SURROUND • Depending on how to select a surround mode, you can select the auto surround mode or the manual surround mode. : Der optimale Surroundmodus wird automatisch abhängig vom Eingangssignalformat gewählt. -
Seite 45: Auswahl Name
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 45 Auswahl NAME • Sie können alle Eingangsquelle außer Tuner selbst Mit den NAVIGATIONSTASTEN t/u wählen sie benennen. das gewünschte Schriftzeichen. • Jeder Name kann bis zu 7 Schriftzeichen umfassen. Mit den NAVIGATIONSTASTEN p/q wählen Sie die gewünschte Eingangsquelle, danach... -
Seite 46: Lautsprecher-/ Raum-Eq-Einstellungen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 46 LAUTSPRECHER-/ RAUM-EQ-EINSTELLUNGEN • Nach der Installation des Receivers und dem Anschluss aller Komponenten nehmen Sie die Lautsprechereinstellungen für optimalen Klang entsprechend Ihrer Umgebung und des Lautsprecher-Layouts vor. • Auch beim Austausch von Lautsprechern oder ihrer Umsetzung, der Veränderung der Sitzposition oder des Layouts Ihrer Umgebung sollten Sie eine neue Einstellung der Lautsprecher vornehmen. - Seite 47 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 47 Fortsetzung Mit den NAVIGATIONSTASTEN p/q wählen Sie AUTO SETUP, danach drücken Sie ENTER. Mit den NAVIGATIONSTASTEN p/q wählen Sie START, danach drücken Sie ENTER. Ende der automatischen Einstellung. • Über jeden Lautsprecher werden laute Testtöne abgegeben und nach Abschluss der automatischen Lautsprechereinstellung und der Speicherung der Ergebnisse wird „COMPLETED"...
-
Seite 48: Auswahl Speaker Configuration
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 48 Fortsetzung Auswahl SPEAKER CONFIGURATION Mit den NAVIGATIONSTASTEN p/q wählen Sie SPEAKER CONFIGURATION, danach drücken Sie ENTER. Mit den NAVIGATIONSTASTEN p/q wählen Sie den gewünschten Lautsprecher. Mit den NAVIGATIONSTASTEN t/u stellen Sie den gewählten Lautsprecher ein. -
Seite 49: Auswahl Speaker Distance
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 49 Auswahl SPEAKER DISTANCE Mit den NAVIGATIONSTASTEN p/q wählen Sie SPEAKER DISTANCE, danach drücken Sie ENTER. Mit den NAVIGATIONSTASTEN p/q wählen Sie das gewünschte Menüelement. ¢ Bitte beachten Sie: • Sie können nicht den Subwoofer und die auf „NO”... -
Seite 50: Auswahl Speaker Crossover
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:51 페이지 50 Auswahl SPEAKER CROSSOVER • Stellen Sie die Überschneidungsfrequenz entsprechend der Frequenzcharakteristiken der angeschlossenen Lautsprecher ein (Einzelheiten zu den Frequenzcharakteristiken finden Sie in der Bedienungsanleitung für den jeweiligen Lautsprecher). • Ist der Frequenzbereich Ihres Lautsprechers 100 Hz ~ 20 kHz, so kann die Überscheidungsfrequenz auf 100 Hz (oder etwas darüber) eingestellt werden. -
Seite 51: Auswahl Room Eq Setup
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 51 Auswahl ROOM EQ SETUP • Der Raum-EQ ist eine Art Raumequalizer für Ihre Lautsprecher. Entsprechend der akustischen Charakteristiken Ihres Raumes, wie während des Auto Setup gemessen, stellt der Raum-EQ den Frequenzgang Ihrer Lautsprecher automatisch ein. -
Seite 52: Kanalpegeleinstellungen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 52 KANALPEGELEINSTELLUNGEN Speichermodus ¢ Bitte beachten Sie: • Abhängig von den Lautsprechereinstellungen („NO” usw.) können einige Kanäle nicht gewählt werden. Einstellen des Kanalpegels • Der Kanalpegel kann beliebig eingestellt werden. Diese eingestellten Pegel werden nur im Benutzerspeicher („CALIBRATE”) abgelegt, nicht im Voreinstellungsspeicher („REFERENCE 1”, „REFERENCE 2”). -
Seite 53: Navigationstasten P/Q Einen Kanal (Nicht Mode (Speichermodus) Und Lfe Level Setup), Danach
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 53 Speichern der eingestellten Kanalpegel • Sie können die eingestellten Kanalpegel in den Voreinstellungen („REFERENCE 1”, „REFERENCE 2”) speichern und jederzeit aufrufen. Nach den Schritten 1~3 im Abschnitt „Einstellen des Kanalpegels” auf Seite 52, wählen Sie mit den NAVIGATIONSTASTEN p/q einen Kanal (nicht MODE (Speichermodus) und LFE LEVEL SETUP), danach drücken Sie ENTER. -
Seite 54: Klangparametereinstellungen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 54 KLANGPARAMETEREINSTELLUNGEN • NIGHT MODE : Einstellen der Kompression des Dynamikbereichs zur besseren Hörbarkeit schwacher Geräusche bei niedrigem Lautstärkepegel. • DOLBY PLII MUSIC : Einstellen der unterschiedlichen Surroundparameter für optimale Surroundeffekte. Auswahl NIGHT MODE • Diese Funktion komprimiert den Dynamikbereich zuvor spezifizierter Teile des Dolby Digital Soundtracks (mit extrem hoher Lautstärke) zur Minimierung der Lautstärkedifferenz zwischen den spezifizierten und nicht spezifizierten Teilen. -
Seite 55: Auswahl Dolby Plii Music
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 55 Auswahl DOLBY PLII MUSIC • Sie können die unterschiedlichen Surroundparameter für optimale Surroundeffekte einstellen. ¢ Bitte beachten Sie: • Die Parametereinstellungen sind nur im Dolby Pro Logic II Musikmodus oder im Dolby Pro Logic IIx Musikmodus gültig. -
Seite 56: Mehrraumeinstellungen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 56 MEHRRAUMEINSTELLUNGEN • Die RAUMM-2-Funktion erlaubt die Wiedergabe einer Quelle im Hauptraum, während in einem anderen Raum gleichzeitig eine weitere Quelle wiedergegeben wird. • ROOM 2: Aktivierung/Deaktivierung der RAUM-2-Funktion. • INPUT: Auswahl der gewünschten RAUM-2-Quelle. -
Seite 57: Störungserkennung
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 57 Störungserkennung Kommt es zu einer Fehlfunktion, so sehen Sie sich bitte zunächst die nachstehende Tabelle an, bevor Sie sich an den Kundendienst wenden. Können Sie die Fehlfunktion nicht abstellen, so schalten Sie den Receiver aus und danach wieder ein. Kommen Sie auch hiermit nicht weiter, so wenden Sie sich bitte an Ihren Fachhändler. -
Seite 58: Spezifikationen
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 58 Spezifikationen ¢ VERSTÄRKER • Ausgangsleistung, Stereomodus, 6 Ω, THD 1,0 %, 40 Hz~20 kHz | 2×100 W • Gesamtklirrfaktor bei -3 dB, 6 Ω, 1 kHz | 0,05% • Intermodulationsverzerrung 60 Hz : 7 kHz= 4 : 1 SMPTE, 6 Ω, 95 W 0,05% •... -
Seite 59: Einstellungscode-Tabelle
RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 59 Einstellungscode-Tabelle ADMIRAL ELCIT AKAI ALBA ELMAN ALBIRAL ELTA ALCATEL EMERSON AMSTRAD ERRES ANAM EUROPHON ARC EN CIEL ARISTONA FERGUSON ARTHUR MARTIN FIDELITY FINLUX ATLANTIC FISHER AUDIOSONIC FORGESTONE AUSIND FORMENTI AUTOVOX FORTRESS BAIRD FRABA BASICLINE... - Seite 60 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 60 INNO HIT NORDMENDE INTERFUNK OCEANIC ONCEAS IRRADIO OPTONICA ORION OSAKI OSIO OSUME OTTO VERSAND KAISUI P.T ACTTRON KARCHER PAEL KENDO PANASONIC KENNEDY KORTING PATHE CINEMA KRIESLER PERDIO PHILCO LENOIR LOEWE OPTA PHILIPS LOGIK LUMA...
- Seite 61 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 61 SAMBERS UNIVERSUM SAMPO UNIVOX SAMSUNG VEGAVOX VOXSON SANYO WATSON WATT RADIO WEGA SCHAUB LORENZ WHITE WESTINGHOUSE SCHNEIDER YOKO ZANUSSI ZOPPAS DOCK VCR SELECO SHARP AKAI SIAREM ALBA SICATEL AMSTRAD SIEMENS ANITSCH ARC EN CIEL...
- Seite 62 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 62 FUNAI OSAKI OTTO VERAND GENERAL P. CINEMA GOLDSTAR PALLADIUM GOODMANS PANASONIC GRAETZ PATHE MARCONI GRANADA PENTAX GRUNDIG PERDIO PHILIPS HANSEATIC HARMAN- PHONOLA KARDON PIONEER HIFIVOX PORTLAND HINARI PROLINE HITACHI IMPERIAL QUARTZ INGELEN QUELLE INGERSOL...
- Seite 63 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 63 TENOSAL THOMSON THORN- FERGUSON Allegro TOSHIBA Archer TOTELEVISION Bell&Howell UHER Century ULTRA VOX Citizen UNITECH Comtronics UNIVERSUM Contec URANYA Easten VECTOR Emerson VICTOR Everquest VIDITAL Focus WESTING HOUSE Garrard WARDS Gemini YAMAHA General Instrument...
- Seite 64 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 64 Stargate MAGAI Starquest MARANTZ TV86 MASPRO Teleview METZ Tocom MINERVA Tusa MULTISTAR Unika MURATO Universal Viewstar NEIRU Zenith NOKIA Zentek NORSAT PACE PANASONIC PHILIPS PHONOLA PROSAT ALBA QUADRAL AMSTRAD QUELLE ARCON RADIOLA ARISTONA REDIFFUSION...
- Seite 65 RD-7503(G)_German_090122:RD-7503(G) 2009-02-20 오 3:52 페이지 65...
