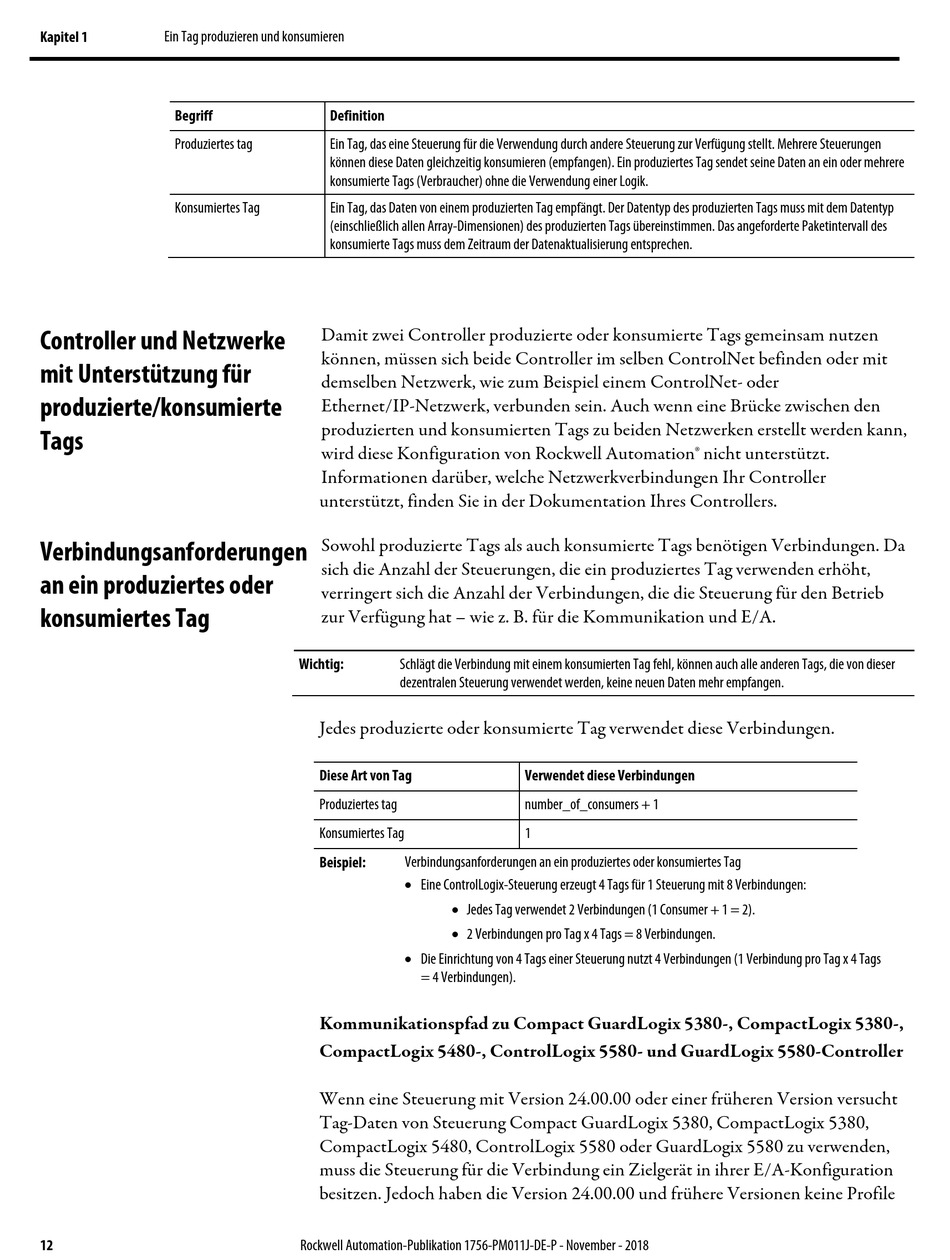

Kapitel 1
Ein Tag produzieren und konsumieren
Begriff
Produziertes tag
Konsumiertes Tag
Controller und Netzwerke
mit Unterstützung für
produzierte/konsumierte
Tags
Verbindungsanforderungen
an ein produziertes oder
konsumiertes Tag
12
Definition
Ein Tag, das eine Steuerung für die Verwendung durch andere Steuerung zur Verfügung stellt. Mehrere Steuerungen
können diese Daten gleichzeitig konsumieren (empfangen). Ein produziertes Tag sendet seine Daten an ein oder mehrere
konsumierte Tags (Verbraucher) ohne die Verwendung einer Logik.
Ein Tag, das Daten von einem produzierten Tag empfängt. Der Datentyp des produzierten Tags muss mit dem Datentyp
(einschließlich allen Array-Dimensionen) des produzierten Tags übereinstimmen. Das angeforderte Paketintervall des
konsumierte Tags muss dem Zeitraum der Datenaktualisierung entsprechen.
Damit zwei Controller produzierte oder konsumierte Tags gemeinsam nutzen
können, müssen sich beide Controller im selben ControlNet befinden oder mit
demselben Netzwerk, wie zum Beispiel einem ControlNet- oder
Ethernet/IP-Netzwerk, verbunden sein. Auch wenn eine Brücke zwischen den
produzierten und konsumierten Tags zu beiden Netzwerken erstellt werden kann,
wird diese Konfiguration von Rockwell Automation® nicht unterstützt.
Informationen darüber, welche Netzwerkverbindungen Ihr Controller
unterstützt, finden Sie in der Dokumentation Ihres Controllers.
Sowohl produzierte Tags als auch konsumierte Tags benötigen Verbindungen. Da
sich die Anzahl der Steuerungen, die ein produziertes Tag verwenden erhöht,
verringert sich die Anzahl der Verbindungen, die die Steuerung für den Betrieb
zur Verfügung hat – wie z. B. für die Kommunikation und E/A.
Schlägt die Verbindung mit einem konsumierten Tag fehl, können auch alle anderen Tags, die von dieser
Wichtig:
dezentralen Steuerung verwendet werden, keine neuen Daten mehr empfangen.
Jedes produzierte oder konsumierte Tag verwendet diese Verbindungen.
Diese Art von Tag
Produziertes tag
Konsumiertes Tag
Beispiel:
Verbindungsanforderungen an ein produziertes oder konsumiertes Tag
Eine ControlLogix-Steuerung erzeugt 4 Tags für 1 Steuerung mit 8 Verbindungen:
Jedes Tag verwendet 2 Verbindungen (1 Consumer + 1 = 2).
2 Verbindungen pro Tag x 4 Tags = 8 Verbindungen.
Die Einrichtung von 4 Tags einer Steuerung nutzt 4 Verbindungen (1 Verbindung pro Tag x 4 Tags
= 4 Verbindungen).
Kommunikationspfad zu Compact GuardLogix 5380-, CompactLogix 5380-,
CompactLogix 5480-, ControlLogix 5580- und GuardLogix 5580-Controller
Wenn eine Steuerung mit Version 24.00.00 oder einer früheren Version versucht
Tag-Daten von Steuerung Compact GuardLogix 5380, CompactLogix 5380,
CompactLogix 5480, ControlLogix 5580 oder GuardLogix 5580 zu verwenden,
muss die Steuerung für die Verbindung ein Zielgerät in ihrer E/A-Konfiguration
besitzen. Jedoch haben die Version 24.00.00 und frühere Versionen keine Profile
Rockwell Automation-Publikation 1756-PM011J-DE-P - November - 2018
Verwendet diese Verbindungen
number_of_consumers + 1
1
