Skyrc e3 Bedienungsanleitung

Ver. 2
EINLEITUNG
Herzlichen Glückwunsch zu Ihrer Wahl des SKYRC e3 Ladegeräts. Dieses Gerät ist einfach in der
Handhabung aber erfordert auch einige
Bedienungsanleitung ist so konzipiert, dass Sie schnell mit seinen Funktionen vertraut gemacht werden.
Es ist daher wichtig, dass Sie vor der ersten Nutzung die Betriebsanleitung, Warnungen und
Sicherheitshinweise, aufmerksam lesen.

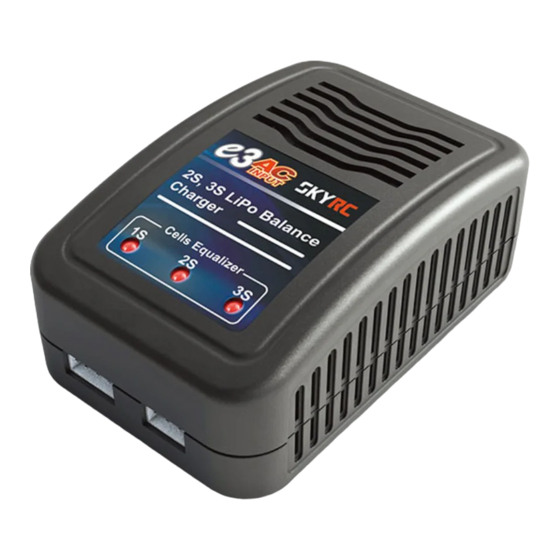

Der SKYRC e3 Lader ist ein ökonomischer, hochqualitativer 100-240V AC Balance Lader, designed zum
Laden von LiPo Akkus von 2-3 Zellen im Balance-Modus. Die Ladeleistung beträgt 11W und der max.
Ladestrom 1,2A mode.
Zelle 1 LED Indikator
Zelle 2 LED Indikator
Zelle 3 LED Indikator
3-zellige Balancer Buchse
2-zellige Balancee Buchse
LADEVORGANG
Der SKYRC e3 Lader besitzt ein eingebautes Netzteil. Sie können den Lader direkt mit einer 100-240V
AC 50Hz Netzsteckdose verbinden.
Zum Laden eines Akkus gehen Sie bitte wie folgt vor:
1) Verbinden Sie das Netzkabel mit dem Lader.
Verbinden Sie das Netzkabel mit einer Netzsteckdose (100-240V). Alle LEDs leuchten grün und
2)
blinken rot um Ladebereitschaft anzuzeigen.
3) Verbinden Sie den Balancerstecker des Akkus mit der entsprechenden Balancerbuchse des Laders,
nach 2 Sekunden erkennt der Lader die Akkuspannung und startet den Ladevorgang.
4) Der Ladevorgang startet automatisch. Die LEDs leuchten kontant rot. Handelt es sich um einen 2-
zelligen Akku (2S), leuchtet die LED der Zelle 1 und Zelle 2 konstant rot; handelt es sich um einen 3-
zelligen Akku (3S), leuchtet die LED der Zelle 1, 2 und 3 konstant rot.
5) Ist der Akku voll geladen, leuchtet die Ladestatus LED konstant grün. Handelt es sich um einen 2-
zelligen Akku (2S), leuchtet die LED der Zelle 1 und Zelle 2 konstant grün handelt es sich um einen
3-zelligen Akku (3S), leuchtet die LED der Zelle 1, 2 und 3 konstant grün.
6) Trennen Sie den voll geladenen Akku vom Ladekabel. Die Ladestatus LED leuchtet wieder grün und
blinkt rot um die Bereitschaft zum Laden eines weiteren Akkus anzuzeigen.
BEDIENUNGSANLEITUNG
Kenntnisse auf Seiten des Benutzers.
- 1 -
Hinweis:
1 Falls Sie den Akku während des Ladevor-
ganges vom Lader trennen, stoppt der Lade-
SK100081
vorgang automatisch und der Lader geht in den
Standby Modus.
2
Erkennt der Lader Überlast oder Kurzschluss
während des Ladevorganges, stoppt der Lader
den Ladevorgang und die drei LEDs blinken rot.
Diese
ACHTUNG:
Dieses Bild zeigt Ihnen die richtige Verkabelung
wie diese
Nichtbeachtung dieser Anordnung kann den
Lader bzw. Akku beschädigen.
AC 100-240V
Netzbuchse
ERKLÄRUNG DER LED ANZEIGE
LED leuchtet grün und blinkt rot.
LED leuchtet konstant rot.
LED leuchtet konstant grün.
* Fehlermeldung
Erkennt der Lader ein Problem, stoppt der Lader den Ladevorgang und die LEDs blinken rot. In
diesem Fall trennen Sie den Akku vom Lader und den Lader von der Netzsteckdose.
Alle LEDs blinken einmal rot im Sekundenrhythmus.
Alle LEDs blinken zweimal rot im Sekundenrhythmus.
Alle LEDs blinken viermal rot im Sekundenrhythmus.
Alle LEDs blinken sechsmal rot im Sekundenrhythmus.
SPEZIFIKATIONEN
AC Eingangsspannung
Akkutype
Zellenanzahl
Ladestrom
Zellen-Ladeschlussspannung
Ladeleistung
Abmessungen
Gewicht
beim Laden aussehen muss.
Zellindikator LED
Lader ist bereit zum Laden (Standby).
Der Lader ist im Lademodus.
Der Akku ist voll geladen.
Zellindikator LED
Akku nicht korrekt angeschlossen.
Lader erkennt Überlast oder Kurzschluss.
Spannung einer Zelle ist zu hoch oder zu gering.
Spannungsdifferenz zwischen den Zellen ist zu
groß (über 300mV)
100-240V, 50-60Hz
LiPo (100-5000mAh)
2-3 Zellen
1.2A Max
4.2V ± 0.02V
11W ± 10%
88x57x35mm
103g
- 2 -
Lader
Akku
Verbindungsdiagramm
Ladestatus
Fehlerursache
Charger/Cell Status
