Betrieb

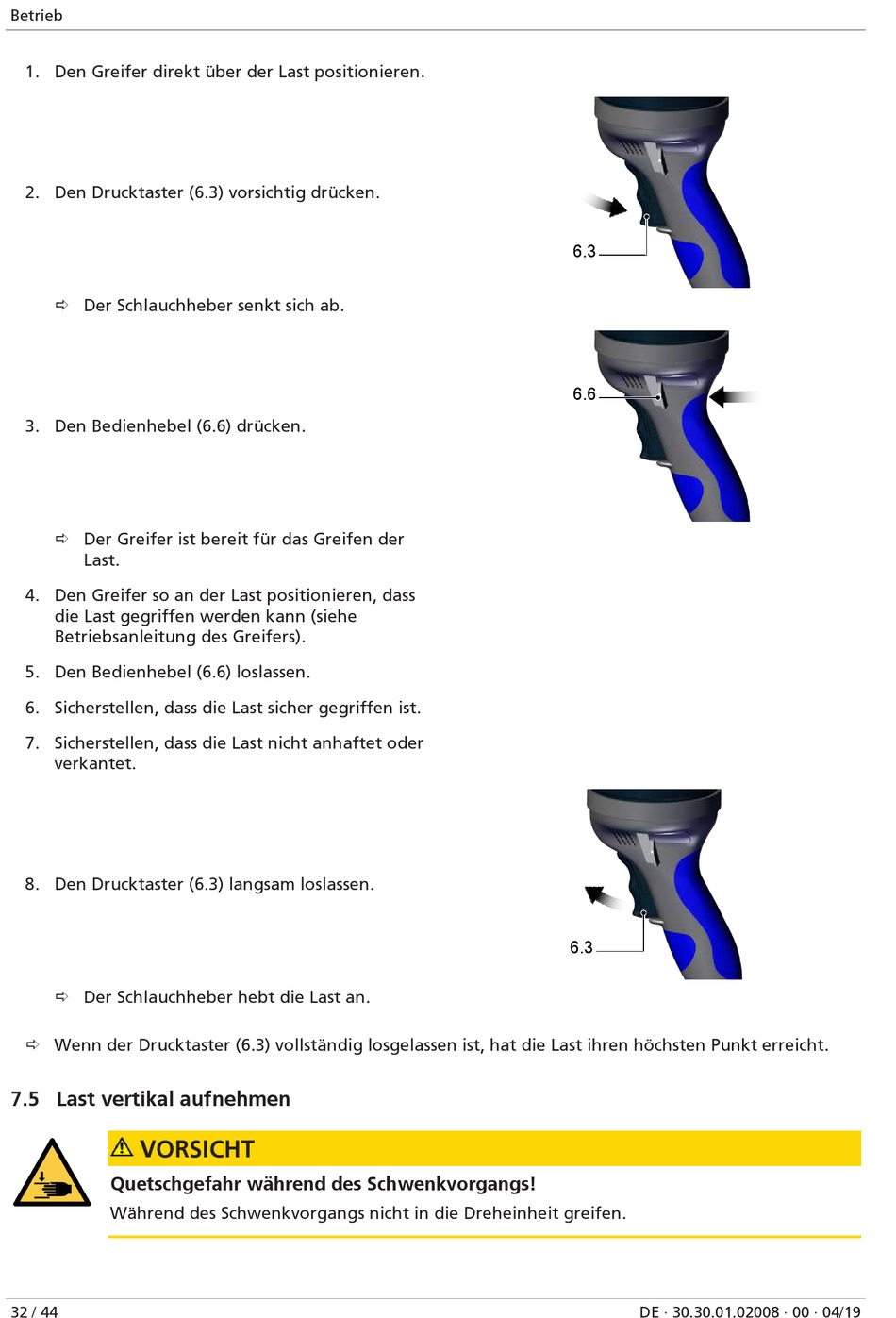

1. Den Greifer direkt über der Last positionieren.
2. Den Drucktaster (6.3) vorsichtig drücken.
ð Der Schlauchheber senkt sich ab.
3. Den Bedienhebel (6.6) drücken.
ð Der Greifer ist bereit für das Greifen der
Last.
4. Den Greifer so an der Last positionieren, dass
die Last gegriffen werden kann (siehe
Betriebsanleitung des Greifers).
5. Den Bedienhebel (6.6) loslassen.
6. Sicherstellen, dass die Last sicher gegriffen ist.
7. Sicherstellen, dass die Last nicht anhaftet oder
verkantet.
8. Den Drucktaster (6.3) langsam loslassen.
ð Der Schlauchheber hebt die Last an.
ð Wenn der Drucktaster (6.3) vollständig losgelassen ist, hat die Last ihren höchsten Punkt erreicht.
7.5 Last vertikal aufnehmen
VORSICHT
Quetschgefahr während des Schwenkvorgangs!
Während des Schwenkvorgangs nicht in die Dreheinheit greifen.
32 / 44
6.3
6.6
6.3
DE · 30.30.01.02008 · 00 · 04/19
