Montage
Abb. 13: Verankerung
20
Sicherheitsschuhe tragen!
Arbeitsschutzkleidung tragen!
Der Betreiber der Maschine muss die Sicherheitszone um die Maschine am
Boden markieren. Die Markierung muss immer sichtbar bleiben.
Die Metallbandsäge ist bereits vormontiert. Es müssen nur noch einige An-
bauteile und gegebenenfalls die optionalen Zubehörteile angebracht werden.
.

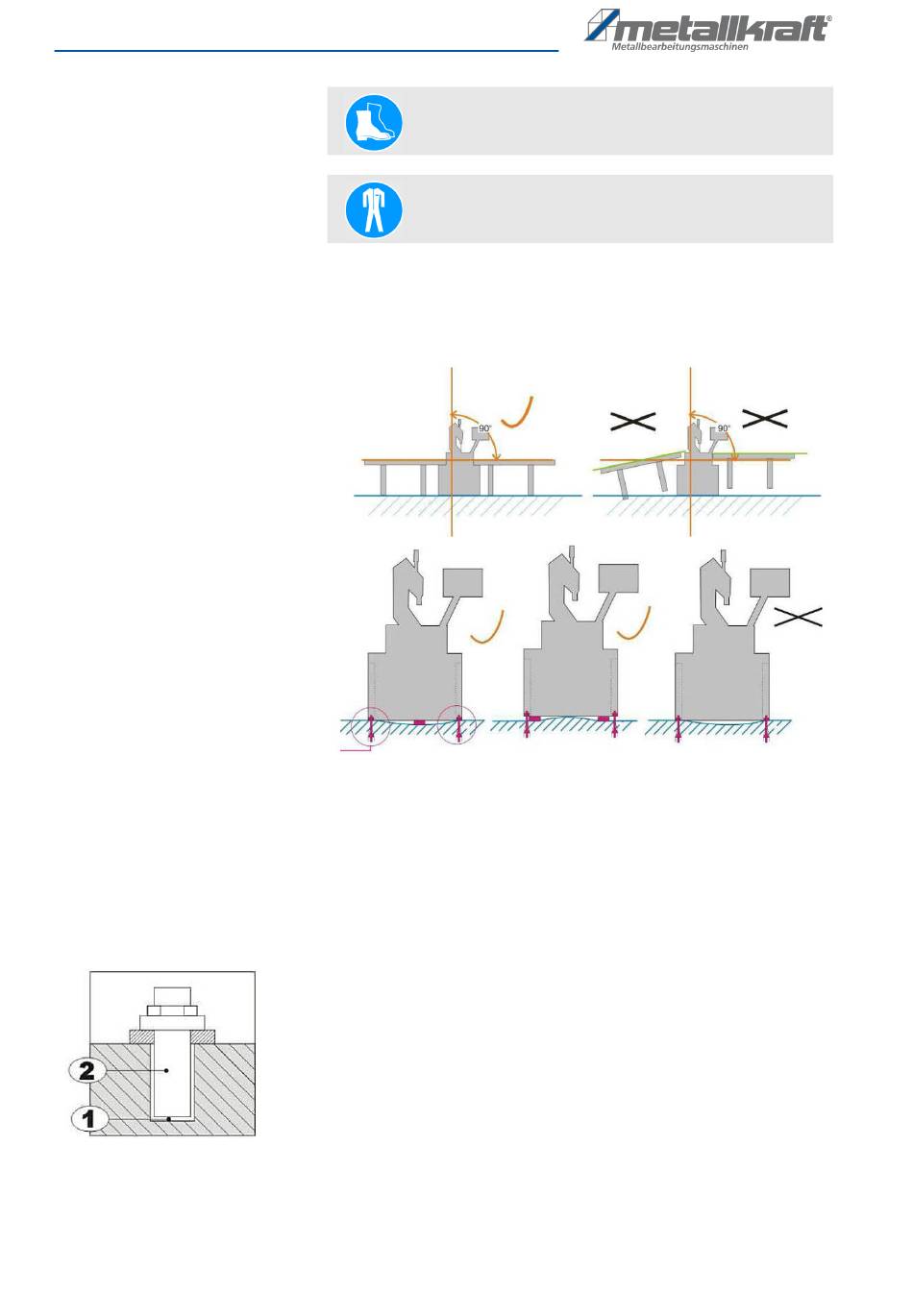

Abb. 12: Maschine aufstellen
Schritt 1: Den Untergrund mit einer Wasserwaage auf eine waagerechte Aus-
richtung prüfen, gegebenenfalls leichte Unebenheiten ausgleichen.
Schritt 2: Die Metallbandsäge auf dem ebenen, festen und schwingungs-
freien Untergrund abstellen.
Schritt 3: Die Maschine, Schraubstock und Rollenbahnen exakt ausrichten.
Die Qualität der Materialbearbeitung wird dadurch entscheidend
beeinflusst.
Schritt 4: Die Metallbandsäge mit Bodenankern auf dem Untergrund befes-
tigen.
1 Bohrung im Boden, Durchmesser 10 mm, Tiefe 150 mm
2 Befestigungsbolzen M10, Länge 120 mm.
Wenn kein Bodenanker eingesetzt werden kann, bohren Sie auf
14 mm und 160 mm Tiefe auf und kleben Sie einen M10
Gewindebolzen (150 mm lang) mit einem geeigneten Klebstoff ein.
Schritt 5: Die exakte Ausrichtung aller Maschinenteile prüfen.
