Pumpengruppe Whi Pump-Sol - Weishaupt WES series Montage- Und Betriebsanleitung

2
6
5
83280701 1/2019-10 Et
Montage- und Betriebsanleitung
Energiespeicher WES 660/910 Sol (/ Cas) (/ Eco) / A

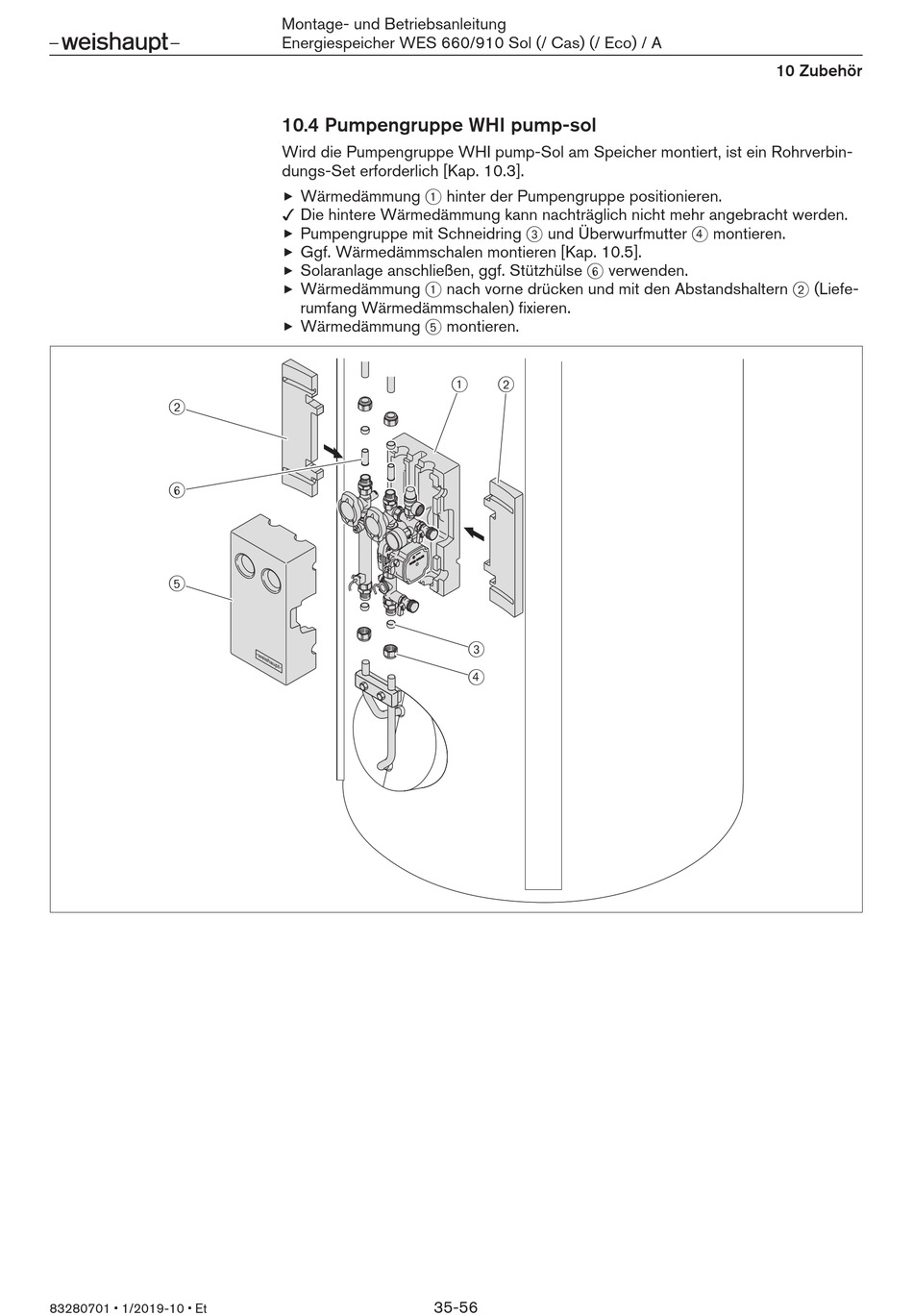

10.4 Pumpengruppe WHI pump-sol

Wird die Pumpengruppe WHI pump-Sol am Speicher montiert, ist ein Rohrverbin-
dungs-Set erforderlich [Kap. 10.3].
Wärmedämmung 1 hinter der Pumpengruppe positionieren.
Die hintere Wärmedämmung kann nachträglich nicht mehr angebracht werden.
Pumpengruppe mit Schneidring 3 und Überwurfmutter 4 montieren.
Ggf. Wärmedämmschalen montieren [Kap. 10.5].
Solaranlage anschließen, ggf. Stützhülse 6 verwenden.
Wärmedämmung 1 nach vorne drücken und mit den Abstandshaltern 2 (Liefe-
rumfang Wärmedämmschalen) fixieren.
Wärmedämmung 5 montieren.
1
35-56
2
3
4
10 Zubehör
