KNX S1R-B4-UP DES
Aktor für 1 Antrieb
mit 3 Endschaltern
Technische Daten und Installationshinweise
Artikelnummer 70536
1. Beschreibung
Der Aktor KNX S1R-B4-UP DES ist ein elektronisches Steuergerät zur Ansteue-
rung eines Motors mit 3 Endschaltern. Zur Spannungsversorgung des Antriebs wer-
den 230 V AC benötigt.
Funktionen:
• 1 Antriebs-Ausgang für einen Antrieb mit 3 Endschaltern (Rafflamellen
mit Arbeitsstellung)
• 4 Binäreingänge zur Verwendung als Hand- oder als Bustaster
• Positionsrückmeldung der Fahrposition
• Positionsspeicher (Fahrposition) über 1-Bit-Objekt (Speicherung und Abruf
z. B. über Taster)
• Steuerung durch interne oder externe Automatik
• Integrierte Beschattungssteuerung
• Szenensteuerung für Fahrposition mit 16 Szenen
• Sperrobjekte und Alarmmeldungen haben unterschiedliche Prioritäten, so
dass Sicherheitsfunktionen immer Vorrang haben (z. B. Windsperre)
• Einstellung der Priorität von manueller oder Automatiksteuerung über
Zeit oder Kommunikationsobjekt
Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im
ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.els-
ner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Aktor
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß
Montage Unterputz (in Gerätedose Durchmesser 60
mm, 60 mm tief)
Schutzart IP 20
Maße ca. 50 x 50 x 54 (B × H × T, mm)
Gewicht ca. 100 g
Umgebungstemperatur Betrieb -20...+70°C, Lagerung -30...+85°C
Umgebungsluftfeuch- 5...80% rF, nicht kondensierend
tigkeit
Betriebsspannung KNX-Busspannung
Strom am Bus 20 mA
Ausgang 1 × Antrieb mit 2 unteren Endschaltern
(AUF/AB1/AB2/N/PE).
Absicherung:
Feinsicherung T4,0 A.
Belastbarkeit Ausgang:
insg. max 4 A bei resistiver Last,
Einschaltstrom insg. max. 4 A bei ≤ 20ms.
Eingänge 4× Binäreingang
Max. Leitungslänge 10 m
Binäreingänge
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 1024
Zuordnungen max. 1024
Kommunikationsob- 111
jekte
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
Aktor KNX S1R-B4-UP DES
Aktor KNX S1R-B4-UP DES • Version: 19.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Anschluss
Das Gerät ist geeignet zum Betrieb in trockenen Innenräumen. Anschluss gemäß
Anschlussschema. Die Zugänglichkeit zum Gerät muss für Unterhaltszwecke jeder-
zeit gewährleistet sein.
Bei Installation und Leitungsverlegung am KNX-Anschluss und
den Eingängen die für SELV-Stromkreise geltenden
Vorschriften und Normen einhalten!
Die Anschlüsse der Binäreingänge einschließlich des
Hilfsspannungsausgangs genügen den Anforderungen für SELV-
Stromkreise. Eine gemischte Installation mit Nicht-SELV-Stromkreisen oder
das Mischen unterschiedlicher Hilfsspannungen sind nicht zulässig.

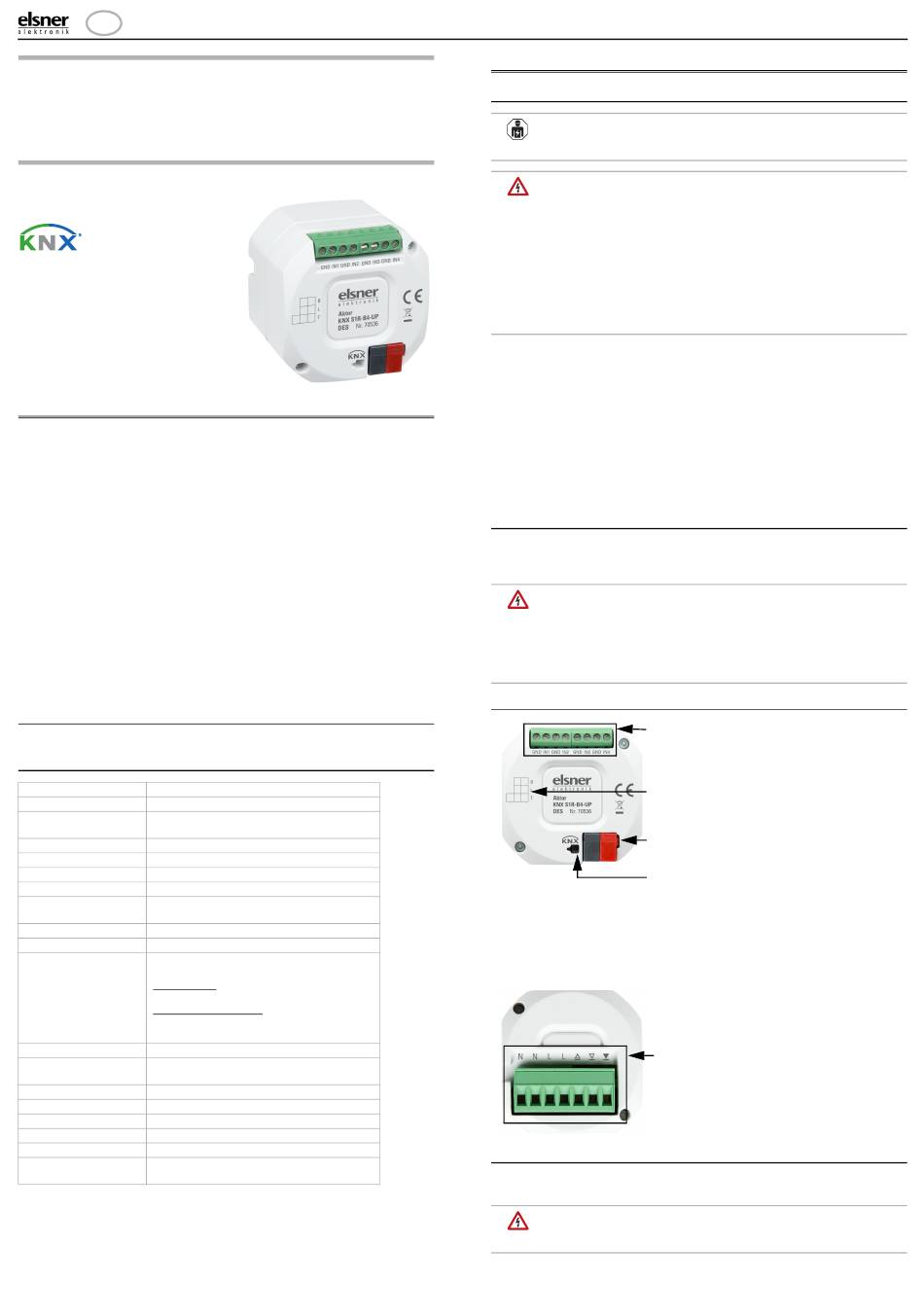

2.2.1. Aufbau des Geräts
1
2
3
4
Belegung der Anschlussklemme Analog-/Digitaleingänge:
1: GND | 2: IN1 | 3: GND | 4: IN2 | 5: GND | 6: IN3 | 7: GND | 8: IN4
Alle GND-Klemmen sind intern gebrückt.
1
2.3. Anschluss
Der Aktor KNX S1R-B4-UP DES wird in einer Unterputzdose installiert. Der An-
schluss erfolgt mittels KNX-Anschlussklemme an den KNX-Datenbus.
Bei Installation und Leitungsverlegung am KNX-Anschluss und
den Eingängen die für SELV-Stromkreise geltenden
Vorschriften und Normen einhalten!
Abb. 1: Bus-Seite
1 Anschlussklemme Digitalein-
gänge
2 Beschriftungsfeld
3 KNX-Steckklemme +/-
4 Programmier-LED und Pro-
grammier-Taste (versenkt)
Abb. 2: Ausgangs-Seite
1 Anschluss-Klemme für Antrieb
1
