45 DualGuard-S 4C3

45 DualGuard-S 4C3
Die DualGuard-S 4C3 gem. EN 50171 eignet sich zur
Versorgung von Sicherheits- und Rettungszeichenleuchten
230V / 216V AC/DC
Gebäudestrukturen und dezentraler Stromversorgung der
einzelnen Bereiche durch die kompakte Bauform. Die auto-
matischer Prüfvorrichtung und Einzelleuchtenüberwachung
mit individueller Zustands- und Namensanzeige pro
Leuchte in Verbindung mit systemgebundenen EVG / LED-
Versorgungsmodul einschließlich Überwachungsbaustein
ohne zusätzliche Datenleitung meldet und prokokolliert
zusätzlich den Betriebszstand der externen Phasenwächter
Module, der Isolationsüberwachungseinrichtung als auch
der Batteriestränge und bei Einsatz der Batterie Block
Monitoring Technologie jeden einzelnen Batterieblock.

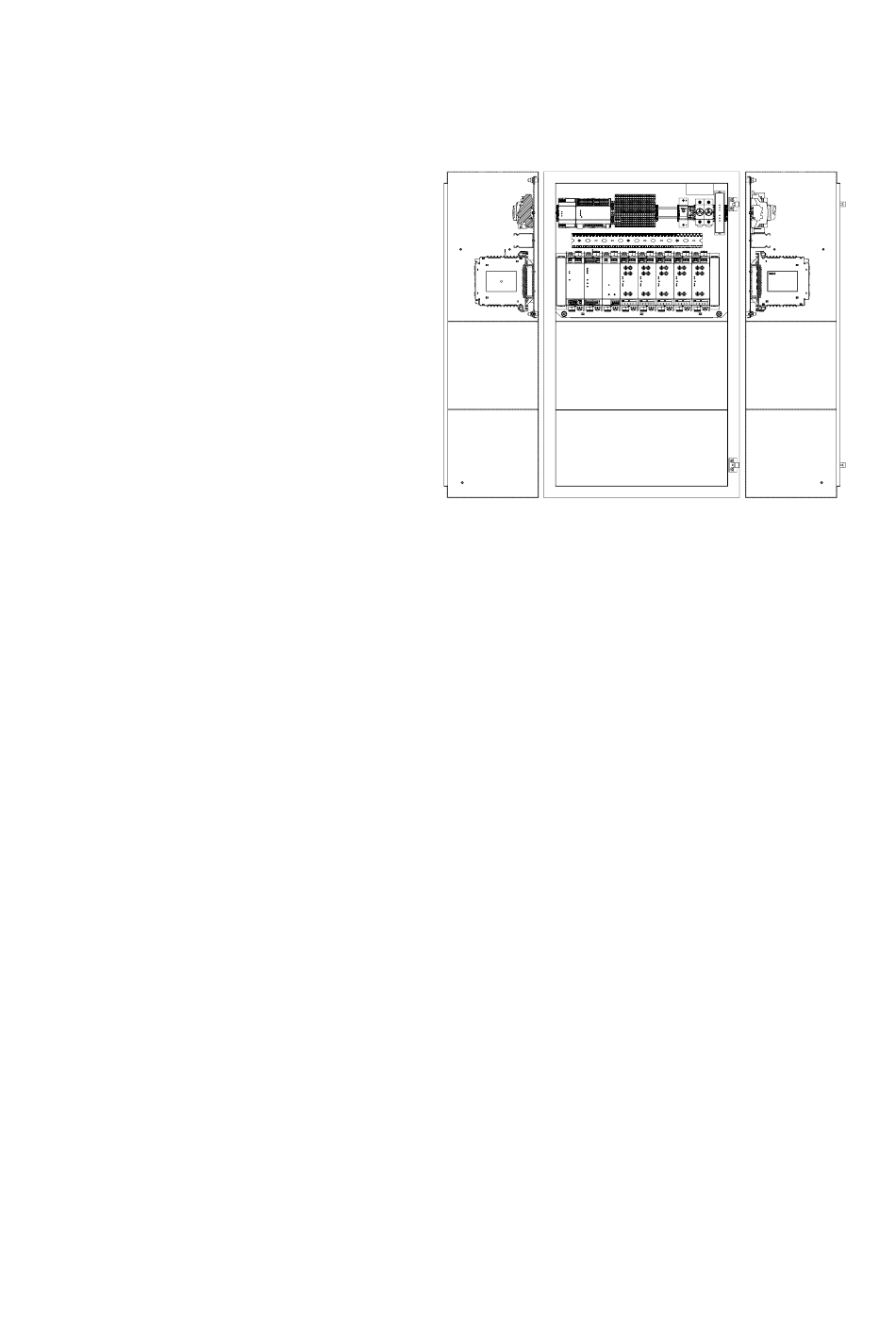

Bestehend aus:
Stahlblech Kompaktschrank
von oben, TFT-Touch-Display eingebaut in der Tür, ACU
DG-S Controller, BCM.1
und Batteriestrangüberwachungs
Stromversorgungsmodul.
Voraufgebautes Montagesystem zum Einbau von:
Bis zu 4 Stk Stromkreismodulen, max. 1 Stk CM 1,7A
Lademodul
106
Montage- und Betriebsanleitung CEAG DualGuard-S 40071860346 November 2019 www.ceag.de
in großen und mittleren
mit Leitungseinführung
Lade-, Isolationswächter
Modul,
1
PSU
2 3 4
A
B
C
