Einrichten einer Ethernet-Verbindung (LAN)

Einrichten einer Ethernet-Verbindung (LAN)
Mit dieser Kommunikationsoption können Sie eine Ethernet-Verbindung nutzen, um
den Wechselrichter über ein LAN mit der Monitoring-Plattform zu verbinden.
Technische Daten des Ethernet-Kabels:
Kabeltyp – ein geschirmtes Ethernet-Kabel (Cat5/5E STP) kann verwendet werden
Maximaler Abstand zwischen dem Wechselrichter und dem Router – 100 m.
HINWEIS
Wenn ein Kabel mit einer Länge von über 10 m in einem
Bereich verwendet wird, in dem die Gefahr von
Spannungsstößen durch Blitzeinschläge besteht, sollte ein
externer Überspannungsschutz verwendet werden.
Details hierzu finden Sie hier:
http://www.solaredge.com/files/pdfs/lightning_surge_protection.pdf
So schließen Sie das Ethernet-Kabel an:
1. Nehmen Sie die Wechselrichterabdeckung ab, wie in Entfernen der
Wechselrichterabdeckung auf Seite 61 beschrieben.
2. Öffnen Sie die Kommunikationsverschraubung.
ACHTUNG!
Die Verschraubung ist mit einer wasserdichten Gummidichtung versehen,
durch die ein sachgemäßer Verschluss sichergestellt ist.
3. Entfernen Sie das Kunststoffsiegel von einer der großen Öffnungen.
4. Entfernen Sie die Gummidichtung von der Verschraubung und führen Sie das
CAT5/6-Kabel durch die Verschraubung und durch die Öffnung in den
Wechselrichter.
Anleitung für Einphasen-Wechselrichter mit integriertem E-Ladecontroller MAN-01-00583-1.1

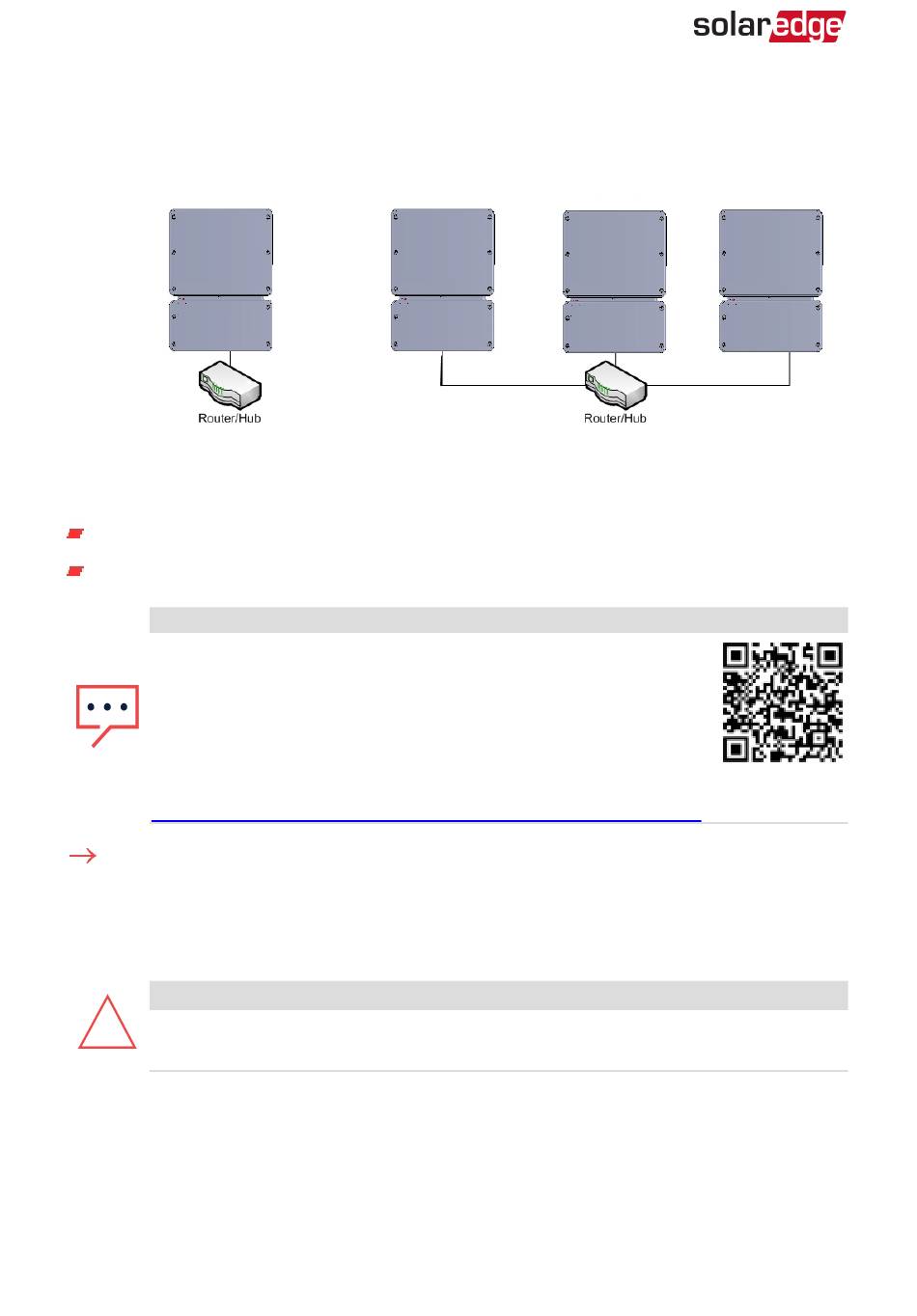

Abbildung 19: Beispiel für eine Ethernet-Verbindung
.
