Änderung der Höheneinstellung des Aufrichtergriffs

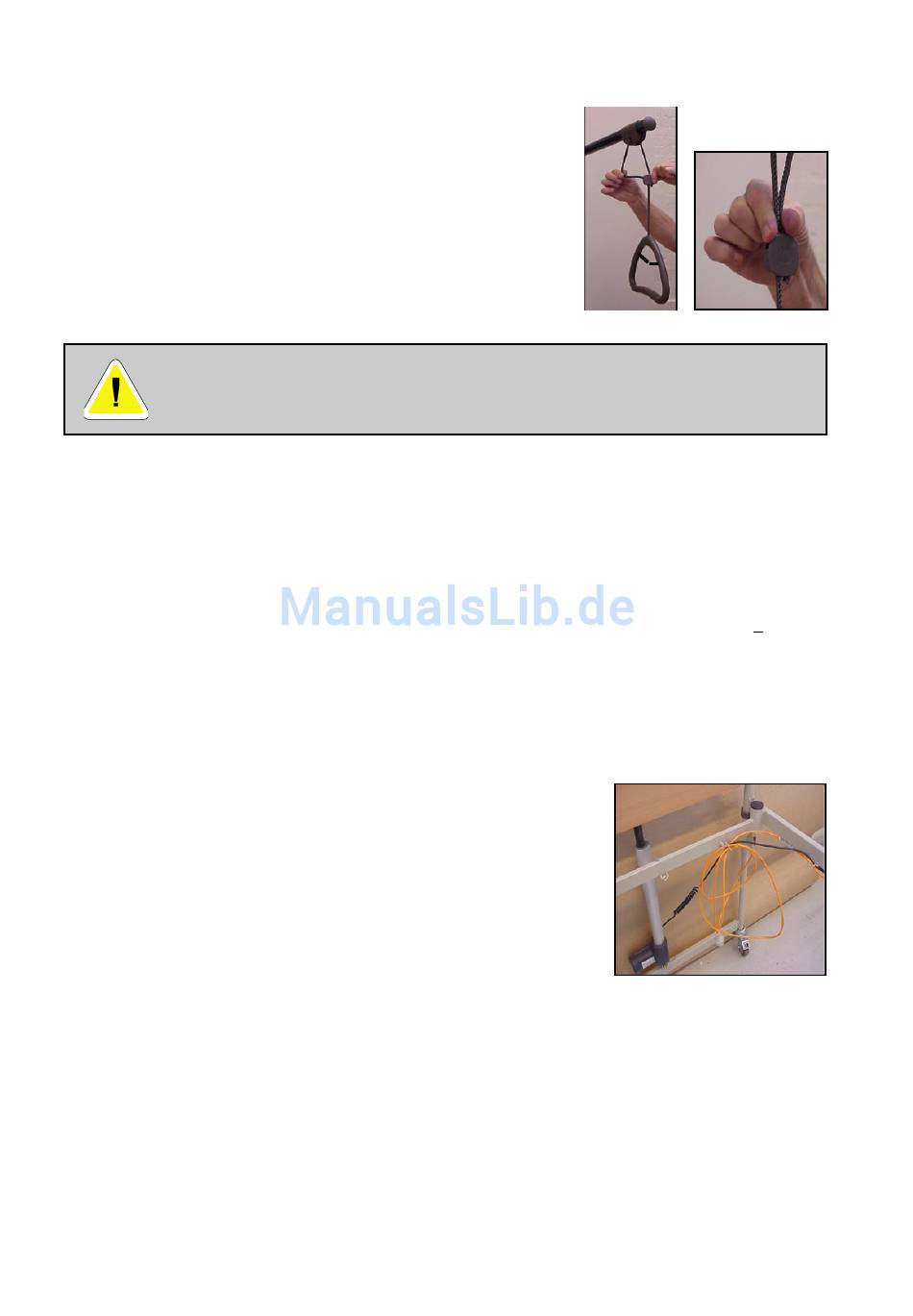

Schnur lösen, siehe Bild A, und die Höhe des Aufrichterhandgriffs einstel-
len. Schnur wie in Bild B gezeigt zusammendrücken und durch Ziehen am
Handgriff kontrollieren, dass die Schnur arretiert ist
Etude Basic
Mindestens (bei 16 cm Matratze)
Höchste (bei 10 cm Matratze)
Etude Classic
Mindestens (bei 16 cm Matratze)
Höchste (bei 10 cm Matratze)
Der Aufrichter ist so einzustellen, daß der Handgriff über dem Bett hängt. Ist der Aufrichter zur
Seite gedreht und zieht sich ein Patient trotzdem daran hoch, kann das Bett umkippen.
Montage der Liegeflächenverlängerung
Das Bett zerlegen und die Einschübe herausnehmen. Die Liegeflächeverlängerung wird in das eine Bettende einge-
setzt und das Bett wieder zusammengesetzt. (Siehe Abb. 2)
Matratzenwahl
Beim Etude Basic und Classic empfelen wir eine Verwendung von Matratzen von 10 cm bzw. 12 cm Höhe (Raum-
gewicht 35 kg/m³) bei Verwendung von Metallseitengittern. Sollten höheren Matratzen zum Einsatz kommen, gibt
es auch das Stahlseitengitter Scala Decubi und Scala Medium, damit den normativen Anforderungen von > 22 cm
zwischen Matratze und oberster Kante Seitengitter eingehalten werden.

9. Demontage des Etude

• Seitengitter und Aufrichter demontieren.
• Das Bett in die niedrigste Position fahren, die Liegeflächeteile waagerecht stellen.
• 230-V-Verbindung unterbrechen. Das Kabel am Haken am Kopfende des
Bettes aufrollen.
• Alle Motorstecker, abgesehen von der Leitung des Rückenlehnenmotors
(Leitung 1), vom Motor abziehen.
• Sicherungskamm von der Steuerung abmontieren, dazu z. B. einen
Schraubendreher verwenden.
• Stecker des fußteilseitigen Hubmotors und - nur bei 4 geteilt - Stecker des
Beinteilsmotors von der Steuerung abziehen.
• Kopfende von Fußende trennen.
• Liegefläche von Kopf- und Fußteil abnehmen.

10. Verwendung des Transportbeschlags

Siehe Bedienungsanleitung des Transportbeschlags.
