ATX_PWR1、 CPU_PWR1: 電源コネクター

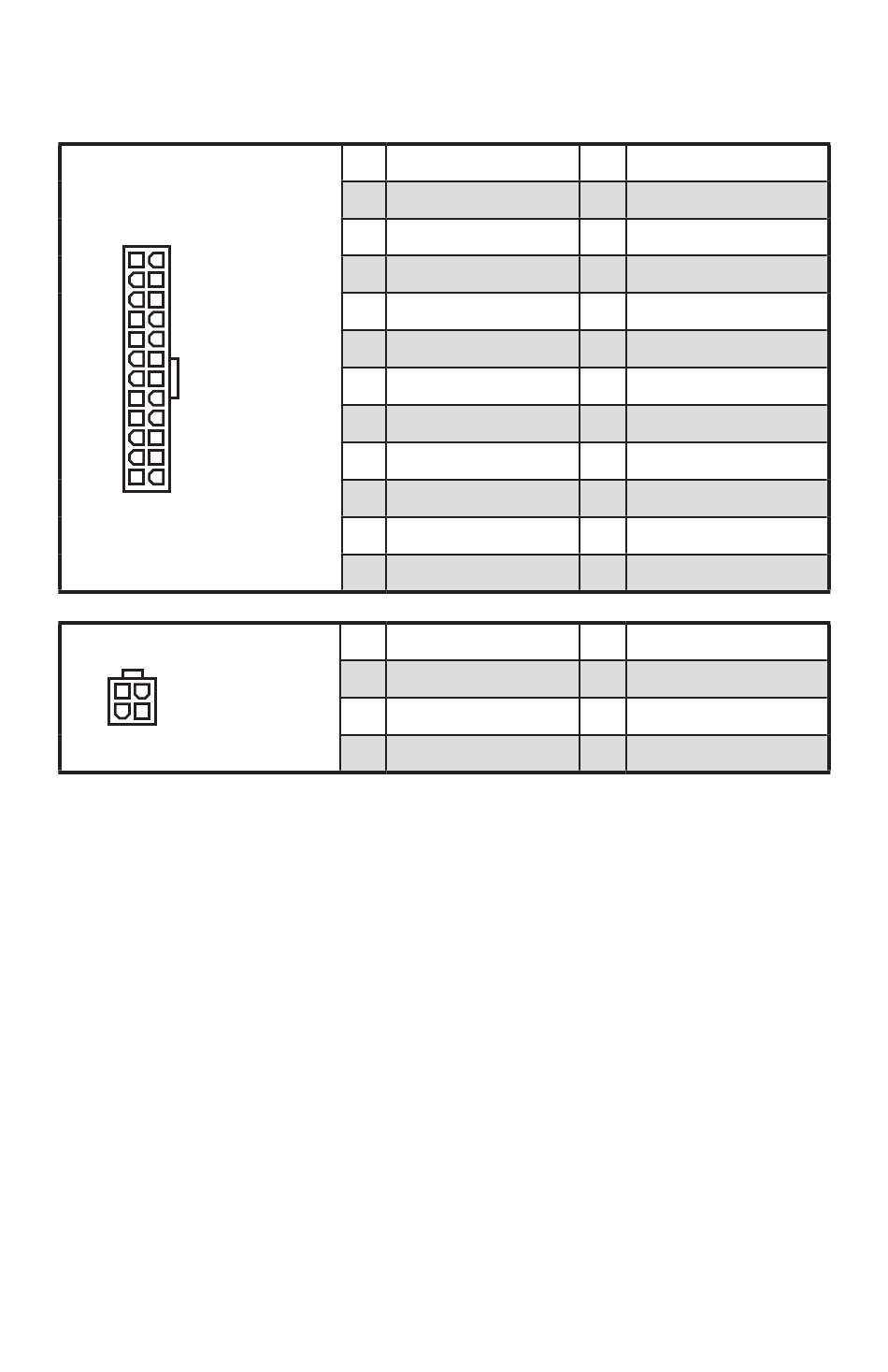

これらのコネクターにはATX電源を接続します。
12 24
1 13
4 3
CPU_PWR1
2 1
⚠
注意
マザーボードの安定した動作を確実にするために、 全ての電源ケーブルが適切なATX電源
ユニッ トにしっかりと接続されていることを確認して下さい。
1
2
3
4
5
6
ATX_PWR1
7
8
9
10
11
12
1
2
3
4
+3.3V 13
+3.3V 14
Ground 15
+5V 16
Ground 17
+5V 18
Ground 19
PWR OK 20
5VSB 21
+12V 22
+12V 23
+3.3V 24
Ground 5
Ground 6
Ground 7
Ground 8
+3.3V
-12V
Ground
PS-ON#
Ground
Ground
Ground
Res
+5V
+5V
+5V
Ground
+12V
+12V
+12V
+12V
