Montage

Montage Türplatte (siehe Abb. 9)
Stellen Sie erst die Höhe der
Bedienungsblende fest.
Die Schablone auf die Innenseite der
Türplatte legen.
Die Maßstriche korrespondieren mit der
gemessenen Blendenhöhe. An den Oberrand
der Tür anlegen.
Die Schablone an der linken und rechten
Seite mit Hilfe der vertikalen Meßstreifen
zentrieren.
Die auf der Schablone angegebenen
Bohrmarkierungen auf die Tür übertragen.
Wenn die Türblende von massivem Holz ist,
bitte die Löcher mit einem Bohrer von 2 mm
(12 mm tief) vorbohren.
Bitte beachten:
Achten Sie bitte auf eventuelle Unterschiede in
der Plattenstärke (eingefräste Vertiefungen oder
Schrägkanten).
Montieren Sie das Befestigungsmaterial auf
der Tür wie es auf der Schablone angegeben
ist. Die Kunststoffteile an der Oberseite, die
Metallteile an der Unterseite. (siehe Abb. 10).

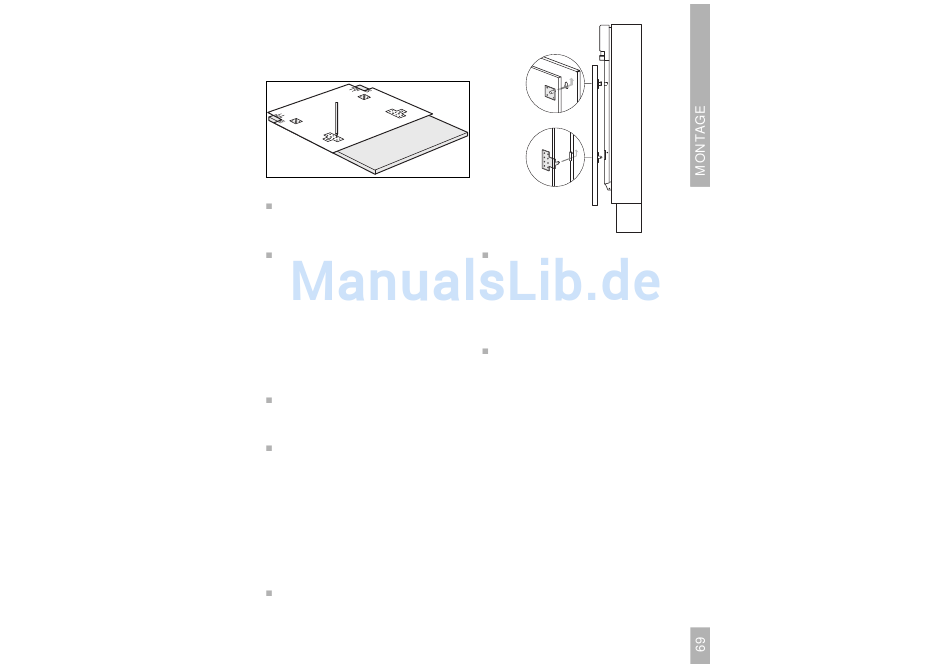

Abb. 9
Die Platte an der Tür des Geschirrspülers
befestigen, indem Sie die oberen Stifte (A) in
die Rillen des Kunststoffteils drücken. Die
unteren Haken in die links und rechts an der
Vorderseite angebrachten Rillen hängen.
Den untersten Haken mit den Schrauben M5
von der Seite aus festsetzen.
Abb. 10
