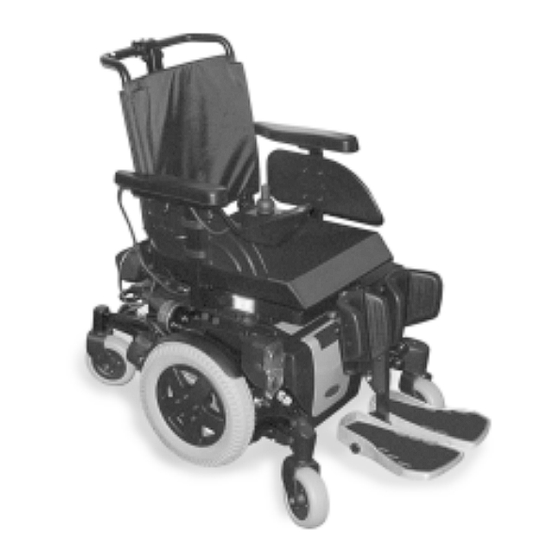

Invacare TDX SP Gebrauchsanweisung

Invacare TDX SP Gebrauchsanweisung

Elektrorollstuhl
Vorschau ausblenden Andere Handbücher für TDX SP:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Yes, You Can.®
Invacare® TDX SP
Elektrorollstuhl
Gebrauchsanweisung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare TDX SP

Inhaltszusammenfassung für Invacare TDX SP

  • Seite 1 Yes, You Can.® Invacare® TDX SP Elektrorollstuhl Gebrauchsanweisung...
  • Seite 2 Wie erreichen Sie Invacare®? Wenn Sie Fragen haben oder Unterstützung brauchen, bitten wir Sie, sich erst an Ihren Invacare®- Fachhändler zu wenden Dort verfügt man über die erforderlichen Fachkenntnisse und Einrichtungen, aber auch über Kenntnisse, die speziell Ihr Invacare®-Produkt betreffen, um Ihnen einen rundum zufriedenstellenden Service bieten zu können...

  • Seite 3: N-0603 Oslo

    +44 (0)1656 776 220 Pencoed uk@invacare.com Bridgend CF35 5HZ eire@invacare.com United Kingdom WWW: www.invacare.co.uk Invacare Mecc San s.r.l. +39 0445 38 00 59 Via Dei Pini, 62 Fax: +39 0445 38 00 34 I - 36016 Thiene (VI) italia@invacare.com ITALIA WWW: www.invacare.it...
  • Seite 4 Invacare Portugal, Lda +351 225 1059 46 Rua Estrada Velha, 949  +351 225 1059 47 P-4465-784 Leça do Balio Fax: +351 225 1057 39 Portugal portugal@invacare.com WWW: www.invacare.pt Återförsäljare: (Kundtjänst): +46 (0)8 761 70 90 Invacare® AB Fax (Kundtjänst):...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel Seite Einleitung Wichtige Symbole in dieser Anleitung ..................13 Wichtige Symbole am Fahrzeug ....................14 Typenklassifikation und bestimmungsgemäßer Gebrauch ..........16 Garantie ............................16 Indikationen..........................17 Lebensdauer ..........................17 Sicherheitshinweise Allgemeine Sicherheitshinweise....................18 Sicherheitshinweise bezüglich Pflege und Wartung ............21 Sicherheitshinweise zu elektromagnetischer Verträglichkeit ..........22 Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb............23 Sicherheitshinweise zu Wartungsarbeiten und Veränderungen am Rollstuhl ....25 Die wichtigsten Teile Ein- und Aussteigen...
  • Seite 6 5.3.1 Das „SureStep“-System....................32 5.3.2 Maximale Hindernishöhe ....................32 5.3.3 Sicherheitshinweise zum Hinauffahren von Hindernissen ...........33 5.3.4 So überwinden Sie Hindernisse richtig.................34 Steigungen und Gefälle ......................35 Schieben im Freilauf Motoren entkuppeln ........................36 Fahrpulte Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Anpassungsmöglichkeiten der Armlehnen und des Fahrpults..........40 8.1.1 Das Fahrpult an die Armlänge des Benutzers anpassen ..........40 8.1.2...
  • Seite 7 8.4.1 Erklärung der Symbole auf dem Warnaufkleber für den Lifter ........59 Kopfstütze einstellen ......................60 Der Rückhaltegurt ........................61 8.6.1 Rückhaltegurt-Typen ....................61 8.6.2 Den Rückhaltegurt richtig einstellen ................62 Einstellen der Pelotten......................63 8.7.1 Breite einstellen ......................63 8.7.2 Höhe einstellen ......................64 8.7.3 Tiefe einstellen......................65 Einstellen des höhenverstellbaren Schiebegriffs ..............66 Den Tisch einstellen bzw.
  • Seite 8 Mittig montierte Beinstützen ....................87 9.1.1 Elektrische Beinstütze ....................87 9.1.1.1 Elektrische Beinstütze als Ausstiegshilfe ganz absenken........88 9.1.2 Einstellbare Beinstütze ....................91 9.1.2.1 Winkel einstellen......................91 9.1.2.2 Länge der Beinstütze einstellen ................92 9.1.2.3 Wadenplatte auf die Wadenbreite des Benutzers einstellen........93 9.1.2.4 Winkel der Fußplatte einstellen ................94 Seitlich montierte Beinstützen ....................95 9.2.1 Vari-F Fußstütze ......................95...
  • Seite 9 11 Instandhaltung 12 Transport 12.1 Verladen des Rollstuhls......................146 12.2 Den Rollstuhl als Fahrzeugsitz benutzen ................148 12.2.1 Den Elektrorollstuhl mit der Invacare Docking Station in einem Transportfahrzeug verankern ........................150 12.2.2 So wird der Rollstuhl zur Benutzung als Fahrzeugsitz im Fahrzeug verankert..151...
  • Seite 10 12.2.3 So wird der Benutzer im Rollstuhl gesichert...............152 12.3 Den Rollstuhl für den Transport ohne Insassen sichern ..........155 13 Wiedereinsatz 14 Entsorgung 15 Technische Daten 16 Ausgeführte Inspektionen...

  • Seite 11: Einleitung

    Die Entscheidung, ob das Modell für Sie als Benutzer geeignet ist, obliegt ausschließlich medizinischem Fachpersonal mit entsprechender Eignung. Invacare® oder dessen gesetzlicher Beauftragter übernimmt in Fällen, in denen ein Rollstuhl nicht auf das Handicap des Benutzers abgestimmt ist, keine Haftung.
  • Seite 12 Diese Anleitung enthält urheberrechtlich geschützte Informationen. Sie darf weder teilweise noch vollständig, ohne vorherige schriftliche Zustimmung von Invacare® bzw. deren gesetzlichem Beauftragten nachgedruckt oder vervielfältigt werden. Irrtum und Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

  • Seite 13: Wichtige Symbole In Dieser Anleitung

    Wichtige Symbole in dieser Anleitung ACHTUNG! Dieses Symbol warnt vor allgemeinen Gefahren! • Befolgen Sie die Anweisungen, um Verletzungen oder Schäden am Produkt zu vermeiden! EXPLOSIONSGEFAHR! Dieses Symbol warnt vor einer Explosionsgefahr, zum Beispiel durch den hohen Luftdruck in einem pneumatischen Reifen! •...

  • Seite 14: Wichtige Symbole Am Fahrzeug

    Dieser Rollstuhl darf als Fahrzeugsitz verwendet werden, jedoch nur wenn er mit der für diesen Rollstuhl von Invacare freigegebener Kopfstütze ausgestattet ist! • Bitte vergewissern Sie sich stets, dass der Rollstuhl mit der von Invacare erhältlichen Kopfstütze ausgestattet ist, bevor Sie ihn als Fahrzeugsitz verwenden!
  • Seite 15 Dieses Symbol verweist auf die maximale Breite auf die die Armlehne eingestellt werden kann. Zieht man die Armlehne weiter heraus, kann sie aus ihrer Halterung fallen. Für weitere Informationen siehe Kapitel "Breite der Armlehnen einstellen" auf Seite 46. Falls der Elektrorollstuhl mit einem Tisch ausgestattet ist, muss dieser zum Transport in einem Fahrzeug unbedingt entfernt und sicher verstaut werden!

  • Seite 16: Typenklassifikation Und Bestimmungsgemäßer Gebrauch

    Typenklassifikation und bestimmungsgemäßer Gebrauch Dieses Fahrzeug wurde für gehbehinderte und gehunfähige Personen konzipiert, die körperlich und geistig in der Lage sind, ein Elektrofahrzeug zu steuern. Es wurde als Mobilitätsprodukt der Klassen B (Innen- und Außenbereich) gemäß EN 12184 eingestuft. Es ist somit kompakt und wendig genug für den Innenbereich, aber auch in der Lage, viele Hindernisse im Außenbereich zu überwinden.

  • Seite 17: Indikationen

    Indikationen Bei folgenden Indikationen empfiehlt sich der Einsatz dieses Mobilitätsproduktes: • Gehunfähigkeit bzw. stark eingeschränkte Gehfähigkeit im Rahmen des Grundbedürfnisses, sich in der eigenen Wohnung zu bewegen. • Das Bedürfnis, die Wohnung zu verlassen, um bei einem kurzen Spaziergang an die frische Luft zu kommen oder um die üblicherweise im Nahbereich der Wohnung liegende Stellen zu erreichen, an denen Alltagsgeschäfte zu erledigen sind.

  • Seite 18: Sicherheitshinweise

    Sicherheitshinweise • VOR INBETRIEBNAHME GUT DURCHLESEN! Allgemeine Sicherheitshinweise Verletzungsgefahr besteht bei jeder Verwendung des Elektrorollstuhls entgegen den Vorgaben der Gebrauchsanweisung! • Verwenden Sie den Rollstuhl ausschließlich gemäß den Anweisungen in dieser Anleitung (siehe Kapitel "Typenklassifikation und bestimmungsgemäßer Gebrauch" auf Seite 16)! •...
  • Seite 19 Verletzungsgefahr, falls der Rollstuhl während der Fahrt ausgeschaltet wird, zum Beispiel mit der Ein/Austaste oder durch Abziehen eines Kabels, da der Rollstuhl mit einem plötzlichen, scharfen Ruck anhält! • Wenn Sie in einem Notfall bremsen müssen, lassen Sie einfach den Fahrhebel los. Der Rollstuhl hält automatisch (weitere Informationen hierzu finden Sie in der Gebrauchsanleitung Ihres Fahrpultes).
  • Seite 20 Personen in Ihrer Nähe, insbesondere Kinder, nicht verletzt werden. Brandgefahr und Gefahr des Liegenbleibens durch Anschluss elektrischer Geräte! • Schließen Sie keine elektrischen Geräte an Ihren Rollstuhl an, die von Invacare® nicht ausdrücklich dafür zugelassen sind. Lassen Sie alle elektrischen Installationen von Ihrem...

  • Seite 21: Sicherheitshinweise Bezüglich Pflege Und Wartung

    Sicherheitshinweise bezüglich Pflege und Wartung Unfallgefahr und Garantieverlust drohen bei unzureichender Wartung! • Aus Sicherheitsgründen und um Unfällen vorzubeugen, die aus nicht rechtzeitig erkanntem Verschleiß resultieren, ist es wichtig, das Elektromobil unter normalen Betriebsbedingungen in jährlichem Abstand einer Inspektion zu unterziehen (siehe Inspektionsplan der Service- Anleitung)! •...

  • Seite 22: Sicherheitshinweise Zu Elektromagnetischer Verträglichkeit

    Sicherheitshinweise zu elektromagnetischer Verträglichkeit Dieses elektrische Fahrzeug wurde erfolgreich nach internationalen Normen auf seine elektromagnetische Verträglichkeit hin geprüft. Allerdings können elektromagnetische Felder, wie sie von Radio- und Fernsehsendern, Funkgeräten und Mobiltelefonen erzeugt werden, die Funktion von elektrischen Fahrzeugen möglicherweise beeinflussen. Die in unseren Fahrzeugen verwendete Elektronik kann ebenfalls schwache elektromagnetische Störungen verursachen, die aber unterhalb der gesetzlichen Grenzen liegen.

  • Seite 23: Sicherheitshinweise Zum Fahrbetrieb / Schiebebetrieb

    Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb Verletzungsgefahr durch Umkippen des Elektrorollstuhls. • Steigungen und Gefälle nur bis zur maximalen sicheren Neigung (siehe Kapitel "Technische Daten" ab Seite 158) befahren. • Stellen Sie vor dem Hinauffahren von Steigungen Ihre Rückenlehne senkrecht bzw. die Sitzkantelung waagerecht! Wir empfehlen, vor dem Hinunterfahren von Gefällen die Rückenlehne und (falls vorhanden) die Sitzkantelung leicht nach hinten zu neigen! •...
  • Seite 24 Gefahr durch Liegenbleiben bei ungünstigen Wetterbedingungen, z.B. starker Kälte, an einem abgeschiedenen Ort. • Wenn Sie ein Benutzer mit stark eingeschränkter Beweglichkeit sind, unternehmen Sie bei ungünstigen Wetterbedingungen KEINE Fahrten ohne Begleitperson. Verletzungsgefahr, falls Ihr Fuß während der Fahrt von der Fußstütze abrutscht und unter den Elektrorollstuhl gerät.

  • Seite 25: Sicherheitshinweise Zu Wartungsarbeiten Und Veränderungen Am Rollstuhl

    Sicherheitshinweise zu Wartungsarbeiten und Veränderungen am Rollstuhl ACHTUNG: Gefahr von Verletzungen und Schäden am Rollstuhl, falls die Federung verstellt wird, ohne dass der Blockiermechanismus der vorderen Antikipp-Räder neu justiert wird! • Wenn die Härte der Federung verstellt wird, muss der Blockiermechanismus der vorderen Antikipp-Räder unbedingt geprüft und gegebenenfalls neu justiert werden! Wichtige Hinweise zu Wartungsarbeiten mit Werkzeug! Manche Wartungsarbeiten, die in dieser Anleitung beschrieben sind erfordern Werkzeug zur...

  • Seite 26: Die Wichtigsten Teile

    Die wichtigsten Teile 1) Schiebegriff 2) Armlehne 3) Hebel zum Auskuppeln eines Motors (nur rechte Seite im Bild sichtbar) 4) Antriebsrad 5) Fahrpult 6) Beinstütze...

  • Seite 27: Ein- Und Aussteigen

    Ein- und Aussteigen Wichtige Hinweise zum seitlichen Ein- und Auszusteigen! Um seitlich ein- und auszusteigen, muss die Armlehne - je nach Ausführung - entweder hochgeschwenkt oder komplett entfernt werden. In Verbindung mit der mitlaufenden Armlehne kann optional ein Kleiderschutz installiert sein. Dieser wird auf dieselbe Weise wie die Standardarmlehne befestigt und muss zum Einsteigen ebenfalls entfernt werden.

  • Seite 28: Mitlaufende Armlehne Hochschwenken / Kleiderschutz Entfernen (Optional)

    Mitlaufende Armlehne hochschwenken / Kleiderschutz entfernen (optional) Armlehne hochschwenken • Armlehne zum seitlichen Einsteigen hochschwenken. Kleiderschutz (Option) zum Einsteigen entfernen: • Flügelschraube (1) lösen. • Kleiderschutz aus der Aufnahme herausziehen.
  • Seite 29 Einsteigen: • Positionieren Sie den Rollstuhl möglichst nahe an Ihren Sitz. Gegebenenfalls muss dies durch eine Begleitperson geschehen. • Schalten Sie Ihren Rollstuhl aus. • Stellen Sie die Handbremse des Rollstuhls fest (falls vorhanden). • Nehmen Sie das Seitenteil ab oder schwenken Sie es nach oben. •...

  • Seite 30: Fahren

    Fahren HINWEIS Die maximale Zuladung, die in den technischen Daten genannt wird, sagt nur aus, dass das System für diese Masse insgesamt ausgelegt ist. Dies bedeutet aber nicht, dass man uneingeschränkt eine Person mit diesem Körpergewicht in den Rollstuhl setzen kann. Hier muss auf die Körperproportionen, wie z.B.
  • Seite 31 • der Rückspiegel (falls vorhanden) so eingestellt ist, dass Sie jederzeit hinter sich blicken können, ohne sich nach vorne beugen bzw. auf andere Weise Ihre Sitzposition verändern zu müssen.

  • Seite 32: Parken Und Stillstand

    Parken und Stillstand Wenn Sie Ihr Fahrzeug parken bzw. bei längerem Stillstand des Fahrzeuges: • Schalten Sie die Stromversorgung aus (EIN-/AUS-Taste). • Aktivieren Sie die Wegfahrsperre, falls vorhanden. Hindernisse überwinden 5.3.1 Das „SureStep“-System Dieser Elektrorollstuhl ist mit "SureStep"-Technologie ausgerüstet. Beim Überwinden von Hindernissen werden die vorderen Lenkräder durch das Drehmoment der Antriebsräder angehoben.

  • Seite 33: Sicherheitshinweise Zum Hinauffahren Von Hindernissen

    5.3.3 Sicherheitshinweise zum Hinauffahren von Hindernissen ACHTUNG: Kippgefahr! • Fahren Sie Hindernisse niemals schräg an! • Stellen Sie vor dem Hinauffahren eines Hindernisses Ihre Rückenlehne senkrecht! ACHTUNG: Der Rollstuhl kann beschädigt werden wenn Sie ein Hindernis mit zu hoher Geschwindigkeit anfahren! •...

  • Seite 34: So Überwinden Sie Hindernisse Richtig

    5.3.4 So überwinden Sie Hindernisse richtig Hinauf- und Herunterfahren Richtig Sowohl zum Hinauf- als auch zum Herunterfahren von Hindernissen gilt dieselbe Vorgehensweise: • Fahren Sie das Hindernis bzw. den Bordstein rechtwinklig und langsam an. • Kurz vor der Berührung der Vorderräder mit dem Hindernis anhalten. Falsch •...

  • Seite 35: Steigungen Und Gefälle

    Steigungen und Gefälle Informationen zur maximalen sicheren Neigung finden Sie im Kapitel "Technische Daten" ab Seite 158. ACHTUNG: Kippgefahr! • Fahren Sie Gefällstrecken mit max. 2/3 der Höchstgeschwindigkeit hinab! Vermeiden Sie beim Befahren von Gefällstrecken abrupte Fahrmanöver wie starkes Bremsen oder Beschleunigen! •...

  • Seite 36: Schieben Im Freilauf

    Schieben im Freilauf Die Motoren des Rollstuhls sind mit Bremsen ausgestattet, die verhindern, dass der Rollstuhl bei abgeschaltetem Fahrpult unkontrolliert ins Rollen gerät. Zum Schieben des Rollstuhles per Hand im Freilauf müssen diese Bremsen ausgekuppelt werden. HINWEIS: Das Schieben des Rollstuhls per Hand kann eine stärkere physische Kraft erfordern als erwartet (über 100 N).
  • Seite 37 Motoren Auskuppeln: • Fahrpult ausschalten. • Kupplungshebel (1) nach unten drücken. Die Motoren sind ausgekuppelt. Motoren Einkuppeln: • Kupplungshebel (1) nach oben ziehen. Die Motoren sind eingekuppelt.

  • Seite 38: Fahrpulte

    Fahrpulte Ihr Elektrorollstuhl kann mit verschiedenen Fahrpulten ausgestattet sein. Informationen zur Funktionsweise und Handhabung der einzelne Fahrpulte entnehmen Sie bitte den entsprechenden separaten Gebrauchsanweisungen.

  • Seite 39: Den Rollstuhl An Die Sitzhaltung Des Benutzers Anpassen

    Den Rollstuhl an die Sitzhaltung des Benutzers anpassen ACHTUNG: Beschädigung des Rollstuhls und Unfallgefahr! Bei verschiedenen Kombinationen von Verstelloptionen können Kollisionen zwischen der Beinstütze und dem Chassis bzw. zwischen den Fußplatten und dem Boden auftreten! Dies tritt insbesondere beim Rollstuhl mit Lifter auf! •...

  • Seite 40: Anpassungsmöglichkeiten Der Armlehnen Und Des Fahrpults

    Anpassungsmöglichkeiten der Armlehnen und des Fahrpults 8.1.1 Das Fahrpult an die Armlänge des Benutzers anpassen Voraussetzungen: • Innensechskantschlüssel 3 mm • Innensechskantschraube lösen (1). • Fahrpult durch Vor- oder Zurückschieben auf die gewünschte Länge einstellen. • Schraube wieder festdrehen.

  • Seite 41: Höhe Des Fahrpults Einstellen

    8.1.2 Höhe des Fahrpults einstellen Voraussetzungen: • 1x Innensechskantschlüssel 6 mm • Lösen Sie die Innensechskantschraube (1). • Stellen Sie das Fahrpult auf die gewünschte Höhe ein. • Ziehen Sie die Innensechskantschraube wieder fest.

  • Seite 42: Einrichten Der Höhe Des Fahrpults

    8.1.3 Einrichten der Höhe des Fahrpults Wenn Ihr Rollstuhl mit einem abschwenkbaren Fahrpulthalter ausgestattet ist, kann das Fahrpult zur Seite geschoben werden, um z.B. an einen Tisch heranzufahren.

  • Seite 43: Höhe Der Armlehnen Einstellen

    8.1.4 Höhe der Armlehnen einstellen • Schraube (1) lösen. • Armlehne auf die gewünschte Höhe einstellen. • Schraube wieder festziehen.

  • Seite 44: Höhe Der Mitlaufenden Armlehnen Einstellen

    8.1.5 Höhe der mitlaufenden Armlehnen einstellen Voraussetzungen: • Innensechskantschlüssel 2 mm • Schrauben (1) mit dem Innensechskantschlüssel 2 mm auf beiden Seiten des Spindels lösen. • Spindel im Uhrzeigersinn drehen (A). Die Armlehne wird angehoben. • Spindel gegen den Uhrzeigersinn (B) drehen. Die Armlehne wird abgesenkt.

  • Seite 45: Winkel Der Armauflage Der Mitlaufenden Armlehne Einstellen

    8.1.6 Winkel der Armauflage der mitlaufenden Armlehne einstellen Voraussetzungen: • Innensechskantschlüssel 4 mm • Gabelschlüssel 10 mm • Schraube zur Verstellung des Winkels der Armauflage (1, Innenseite der Armlehne) mit dem Innensechskantschlüssel lösen, gegebenenfalls Mutter (2, Außenseite) mit dem Gabelschlüssel kontern. •...

  • Seite 46: Breite Der Armlehnen Einstellen

    8.1.7 Breite der Armlehnen einstellen Der Abstand zwischen den Seitenteilen kann auf beiden Seiten um 5,5 cm verstellt werden (11 cm insgesamt). Voraussetzungen: • Innensechskantschlüssel 8 mm Wo finde ich die Verstellschrauben? Das Bild unten zeigt die Position der Schrauben (1), die eine Verstellung der Breite der Armlehnen ermöglichen (im Bild ist nur die linke Seite sichtbar).
  • Seite 47 Einstellung vornehmen • Schraube (1) lösen. • Armlehne auf die gewünschte Position einstellen. • Schraube wieder festdrehen. • Vorgang für die zweite Armlehne wiederholen.

  • Seite 48: Den Sitzwinkel Einstellen

    Den Sitzwinkel einstellen 8.2.1 Elektrisch Hinweise zur elektrischen Verstellung finden Sie in der Gebrauchsanweisung Ihres Fahrpultes. Hinweis zu Modellen mit elektrischer Sitzwinkelverstellung Falls Ihr Rollstuhl über eine elektrische Sitzwinkelverstellung verfügt, ist er ebenfalls mit einem Mikroschalter ausgestattet, der die Geschwindigkeit automatisch reduziert sobald der Sitzwinkel ca.
  • Seite 49 Das Bild rechts zeigt die Position der Schrauben (1) zur manuellen Verstellung des Sitzwinkels. • Alle Schrauben auf beiden Seiten lockern. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 50: Rückenlehne Einstellen

    Rückenlehne einstellen 8.3.1 Rückenlehnenwinkel elektrisch einstellen Hinweise zur elektrischen Verstellung finden Sie in der Gebrauchsanweisung Ihres Fahrpultes. Hinweis zu Modellen mit elektrischer Rückenlehnenverstellung Falls Ihr Rollstuhl mit einer elektrischen Rückenlehnenverstellung ausgestattet ist, wird - je nach Sitzsystem und Sitztiefe - die maximale Verstellung nach hinten entweder durch einen Mikroschalter oder einen Raumwinkelsensor begrenzt.

  • Seite 51: Rückenlehnewinkel Über Lochplatte Einstellen

    8.3.2 Rückenlehnewinkel über Lochplatte einstellen • Handschrauben (1) auf beiden Seiten herausdrehen. • Die Rückenlehne wird durch die Wahl einer Kombination eines der zwei Bohrlöcher im Rückenlehnenrahmen und eines der sechs Bohrlöcher in der Fixierungsplatte eingestellt. • Schrauben neu positionieren und festdrehen.

  • Seite 52: Flex- Und Kontur-Sitz

    8.3.3 Flex- und Kontur-Sitz • Winkel durch Drehen des Handrades (1) einstellen.

  • Seite 53: Rückenlehne Über Gasdruckfeder Einstellen

    8.3.4 Rückenlehne über Gasdruckfeder einstellen Der Hebel zur Verstellung der Rückenlehne befindet sich auf der gegenüberliegenden Seite vom Fahrpult unter der Armlehne. Rückenlehne einstellen: • Hebel (1) nach oben ziehen. • Rückenlehne durch Vor- oder Zurücklehnen einstellen. • Hebel wieder loslassen. Die Rückenlehne rastet ein.

  • Seite 54: Einstellen Der Anpassbaren Rückenlehnenpolsterung

    8.3.5 Einstellen der anpassbaren Rückenlehnenpolsterung • Entfernen Sie das Rückenlehnenkissen (mit Klettbandstreifen befestigt) indem Sie es hoch und abziehen, um an die Einstellbänder zu gelangen. • Stellen Sie die Spannung der einzelnen Bänder wie gewünscht ein. • Setzen Sie das Rückenlehnenkissen wieder ein.

  • Seite 55: Einstellen Des Vic Air Kissens

    8.3.6 Einstellen des VIC AIR Kissens • Entfernen Sie das VIC AIR Kissen (mit Klettband befestigt), indem Sie es nach vorn ziehen. • Öffnen Sie den Reißverschluss der Kissenabdeckung.
  • Seite 56 • Ziehen Sie das Innenkissen heraus.
  • Seite 57 Das Innenkissen umfasst fünf Einzelkammern, die mit luftgefüllten Tetraedern gefüllt sind (1). Diese können ergänzt, entfernt oder auf verschiedene Kammern umverteilt werden, um Härte und Positionierung abzustimmen. • Um zu den Innenkammern zu gelangen, öffnen Sie den Reißverschluss. • Passen Sie das Kissen an, indem Sie bei den Einzelkammern luftgefüllte Tetraeder hinzufügen oder entfernen bis das Kissen die gewünschte Härte und Form aufweist.

  • Seite 58: Der Lifter

    Anleitung Ihres Fahrpultes. Hinweise zum Betrieb des Lifters bei Temperaturen unter 0 °C Invacare® Elektrorollstühle sind mit Sicherheitsmechanismen ausgestattet, die eine Überlastung der Elektronikkomponenten verhindern. Bei Betriebstemperaturen unter dem Gefrierpunkt kann dies insbesondere dazu führen, dass der Aktuator des Lifters nach ca. 1 Sekunde Betriebszeit abgeschaltet wird.

  • Seite 59: Erklärung Der Symbole Auf Dem Warnaufkleber Für Den Lifter

    8.4.1 Erklärung der Symbole auf dem Warnaufkleber für den Lifter Nicht Keine Keine Körperteile Niemals mit zwei Beim hinauslehnen Gefällstrecken unter den Personen fahren! hochgefahreren wenn der Lifter angehobenen Lifter keinen hochgefahren ist! hochgefahrenem Sitz gelangen unebenen Lifter befahren! lassen! Untergrund befahren!

  • Seite 60: Kopfstütze Einstellen

    Bei Kollisionen kann dies zur Überstreckung des Nackens führen! • Eine Kopfstütze muss installiert sein! Die von Invacare® optional zu diesem Rollstuhl mitgelieferte Kopfstütze ist optimal für den Einsatz während eines Transports geeignet.

  • Seite 61: Der Rückhaltegurt

    Der Rückhaltegurt Ein Rückhaltegurt ist eine Option, die entweder ab Werk am Rollstuhl montiert geliefert wird, oder vom Fachhändler nachgerüstet werden kann. Falls Ihr Rollstuhl mit einem Rückhaltegurt ausgestattet ist, wird Sie Ihr Fachhändler über Anpassung und Verwendung informiert haben. Der Rückhaltegurt dient dazu, dem Benutzer eines Rollstuhls zu helfen, eine optimale Sitzposition einzuhalten.

  • Seite 62: Den Rückhaltegurt Richtig Einstellen

    Zustand befindet; keine Beschädigungen oder Verschleiß aufweist, und dass er ordnungsgemäß am Rollstuhl befestigt ist. Falls der Gurt mittels einer Schraubverbindung befestigt ist, stellen Sie sicher dass die Verbindung sich nicht gelockert bzw. gelöst hat. Mehr Informationen zu Wartungsarbeiten an Gurten finden Sie in der Serviceanleitung, erhältlich von Invacare®.

  • Seite 63: Einstellen Der Pelotten

    Einstellen der Pelotten Die Pelotten können in der Breite, Höhe und Tiefe eingestellt werden. 8.7.1 Breite einstellen • Handschrauben (1) lösen. • Pelotten auf die gewünschte Breite einstellen. • Handschrauben wieder festdrehen.

  • Seite 64: Höhe Einstellen

    8.7.2 Höhe einstellen Voraussetzungen: • Innensechskantschlüssel 5 mm • Innensechskantschrauben der Höhenverstellung (1) lösen. • Pelotten auf die gewünschte Höhe einstellen. • Schrauben wieder festdrehen.

  • Seite 65: Tiefe Einstellen

    8.7.3 Tiefe einstellen Voraussetzungen: • Innensechskantschlüssel 5 mm • Schrauben (1) der Tiefeneinstellung lösen. • Pelotten auf die gewünschte Tiefe einstellen. • Schrauben wieder festdrehen.

  • Seite 66: Einstellen Des Höhenverstellbaren Schiebegriffs

    Einstellen des höhenverstellbaren Schiebegriffs • Lösen Sie die Knäufe (1), die den Schiebegriff halten. • Stellen Sie den Griff auf die gewünschte Höhe ein. • Ziehen Sie die Knäufe wieder fest.

  • Seite 67: Den Tisch Einstellen Bzw. Entfernen

    Den Tisch einstellen bzw. entfernen ACHTUNG: Verletzungsgefahr bzw. Sachschäden falls ein Elektrorollstuhl, der mit einem Tisch ausgestattet ist, in einem Transportfahrzeug transportiert wird! • Einen eventuell vorhandenen Tisch zum Transport immer entfernen! 8.9.1 Seitliches Einstellen des Tisches • Lösen Sie die Flügelschraube (1). •...

  • Seite 68: Tiefe Des Tisches Einstellen / Tisch Entfernen

    8.9.2 Tiefe des Tisches einstellen / Tisch entfernen • Lösen Sie die Flügelschraube (1). • Stellen Sie den Tisch auf die gewünschte Tiefe ein (oder entfernen Sie ihn gänzlich). • Ziehen Sie die Schraube wieder fest. 8.9.3 Den Tisch zur Seite schwenken ACHTUNG: Verletzungsgefahr! Wenn der Tisch nach oben geschwenkt wird, rastet er in dieser Position nicht ein! •...
  • Seite 69 Den Tisch, wie abgebildet, nach oben und zur Seite wegschwenken um ein- bzw. auszusteigen.

  • Seite 70: Der Kindersitz (Option)

    8.10 Der Kindersitz (Option) Der Kindersitz besteht aus dem eigentlichen Sitz, einer Kopfstütze und einem seitlich montierten Fußbrett. Nachfolgend wird beschrieben, wie diese Optionen an die Sitzhaltung des Benutzers angepasst werden können. 8.10.1 Die Kopfstütze des Kindersitzes 8.10.1.1 Winkel / Tiefe der Kopfstütze einstellen •...

  • Seite 71: Höhe Der Kopfstütze Einstellen

    8.10.1.2 Höhe der Kopfstütze einstellen • Klemmschraube (1) lösen. • Kopfstütze in die gewünschte Höhe bringen. • Klemmschraube wieder festdrehen.

  • Seite 72: Die Armlehnen / Winkel Einstellen

    8.10.2 Die Armlehnen / Winkel einstellen Voraussetzungen: • Gabelschlüssel 13 mm Die Stellschraube zum Verstellen des Armlehnenwinkels befindet sich am hinteren Ende der Armlehne (A). • Kontermutter (1) mit dem Gabelschlüssel lösen. • Anschlag/Winkel der Armlehne durch Drehen der Stellschrauben (2) einstellen. •...

  • Seite 73: Die Rückenlehne

    8.10.3 Die Rückenlehne 8.10.3.1 Höhe der Schiebegriffe einstellen (Option) • Handrad (1 oder 2) lösen. • Schiebegriff in die gewünschte Position bringen. • Handrad wieder festdrehen.

  • Seite 74: Winkel Der Rückenlehne Elektrisch Einstellen

    8.10.3.2 Winkel der Rückenlehne elektrisch einstellen Die Rückenlehne kann optional über einen elektrischen Aktuator verstellt werden. Hinweise zur elektrischen Verstellung finden Sie in der Gebrauchsanweisung Ihres Fahrpultes. 8.10.3.3 Winkel der Rückenlehne manuell einstellen • Handrad (1) lösen. • Rückenlehne in die gewünschte Position bringen. •...

  • Seite 75: Die Beinstütze Des Kindersitzes

    8.10.4 Die Beinstütze des Kindersitzes 8.10.4.1 Den Winkel des Fußbretts einstellen Voraussetzungen: • Innensechskantschlüssel 5 mm • Innensechskantschrauben an beiden Enden des Fußbretts lösen (1) (im Bild wird nur eine Seite gezeigt). • Fußbrett in die gewünschte Position bringen. • Schrauben wieder festdrehen.

  • Seite 76: Fußbrett Hochschwenken / Beinstütze Entfernen

    8.10.4.2 Fußbrett hochschwenken / Beinstütze entfernen Um das Ein- und Aussteigen zu erleichtern, kann das Fußbrett hochgeschwenkt werden. Das Fußbrett muss ebenfalls hochgeschwenkt werden, damit die Breite der Beinstütze eingestellt bzw. die Beinstütze abmontiert werden kann. Voraussetzungen: • Innensechskantschlüssel 5 mm •...
  • Seite 77 • Entrieglungsknopf (1) drücken und Beinstütze nach außen schwenken. • Beinstütze nach oben entfernen.

  • Seite 78: Breite Der Beinstütze Einstellen

    8.10.4.3 Breite der Beinstütze einstellen Voraussetzungen: • Flachen Schraubendreher • Innensechskantschlüssel 5 mm • Innensechskantschlüssel 3 mm • Gabelschlüssel 13 mm • Fußbrett hochschwenken und Beinstütze abmontieren (sehen Sie hierzu Abschnitt "Fußbrett hochschwenken / Beinstütze entfernen" auf Seite 76). • Das Fußbrett hat eine rutschfeste Gummimatte, die mit vier Kunststoffstiften (1) an den Ecken befestigt ist.
  • Seite 79 • Kunstoffstifte vorsichtig mit einem flachen Schraubendreher entfernen. • Gummimatte entfernen.
  • Seite 80 • Schrauben (1) mit dem Innensechskantschlüssel 3 mm entfernen. • Fußbretthalter (2) auf die gewünschte Breite einstellen. • Schrauben wieder positionieren und festdrehen.
  • Seite 81 • Wenn die Breite des Fußbretts geändert wurde, dann muss ebenfalls die Breite der Beinstützenhalter (1) am Rollstuhlrahmen entsprechend angepasst werden. • Vier Schrauben (2) mit dem Gabelschlüssel 13 mm lösen.
  • Seite 82 • Fußbrett leicht nach oben schwenken, damit sich die Beinstützenhälften ohne Kollision nach innen drehen lassen. • Beinstützenhälften links und rechts einhängen und nach innen drehen, bis die Verrieglungen auf beiden Seiten einrasten. • Fußbrett nach unten schwenken. Die Verrieglung des Fußbretts muss genau passen (1).
  • Seite 83 • Schraube (1) wieder festdrehen. • Gurt mit Klettverschluss (2) wieder schliessen.

  • Seite 84: Länge Der Beinstütze Einstellen

    8.10.4.4 Länge der Beinstütze einstellen Voraussetzungen: • Innensechskantschlüssel 5 mm • Schraube (1) lösen. • Unterschenkellänge einstellen • Schraube wieder festdrehen.

  • Seite 85: Winkel Der Beinstütze Einstellen

    8.10.4.5 Winkel der Beinstütze einstellen Voraussetzungen: • Innensechskantschlüssel 6 mm • Metallstift 3 mm ∅, ca. 10 cm lang • Hammer • Schraube (1) lösen. • Metallstift in Loch (2) einführen und leicht mit dem Hammer dagegen klopfen, um die Hälften der Kunstoffschale zu lockern.
  • Seite 86 • Schraube (1) lösen. • Metallstift in Loch (2) einführen und leicht mit dem Hammer dagegen klopfen, um die Hälften der Kunstoffschale zu lockern. • Winkel einstellen. • Schraube wieder festdrehen. • Schraube (1) lösen. • Metallstift in Loch (2) einführen und leicht mit dem Hammer dagegen klopfen, um die Hälften der Kunstoffschale zu lockern.

  • Seite 87: Fuß- Und Beinstützen Einstellen

    Fuß- und Beinstützen einstellen Mittig montierte Beinstützen 9.1.1 Elektrische Beinstütze Hinweise zur elektrischen Verstellung finden Sie in der Gebrauchsanweisung Ihres Fahrpultes. Als Ausstiegshilfe kann die elektrische Beinstütze ganz abgesenkt werden. Bringen Sie durch Absenken des Lifters bzw. durch einen negativen Sitzwinkel (leicht nach vorne gekippt) Ihren Sitz hierzu in die richtige Position.

  • Seite 88: Elektrische Beinstütze Als Ausstiegshilfe Ganz Absenken

    9.1.1.1 Elektrische Beinstütze als Ausstiegshilfe ganz absenken Achtung! Falsche Bedienung kann die Beinstütze zerstören. • Bitte beachten Sie die nachfolgende Anleitung genau. Ein- und Aussteigen aus dem Rollstuhl. • Stellen Sie Sitzhöhe und Sitzwinkel in eine für Sie angenehme Position. •...
  • Seite 89 Fußplatten anheben. • Sie sitzen im Rollstuhl. • Stellen Sie beide Füße neben die Fußplatten. • Betätigen Sie den Auslöser (1). Die Fußplatten bewegen sich automatisch in die oberste Position. • Lassen Sie den Auslöser (1) los und stellen Sie beide Füße auf die Fußplatten.
  • Seite 90 Achtung! Sie können die Beinstütze durch falsche Bedienung zerstören. • Vergewissern Sie sich, dass die Fußplatten sich in der obersten Position befinden, bevor Sie den Winkel der Beinstütze verstellen. • Nichtbeachten dieser Warnung führt zu einer Beschädigung der Beinstütze. Winkel der Beinstütze verstellen. •...

  • Seite 91: Einstellbare Beinstütze

    9.1.2 Einstellbare Beinstütze 9.1.2.1 Winkel einstellen Voraussetzungen: • 1x Gabelschlüssel 10 mm • Kontermutter (1) mit Gabelschlüssel lösen. • Beinstütze durch Drehen der Spindel (2) in die gewünschte Position bringen. • Kontermutter wieder festdrehen.

  • Seite 92: Länge Der Beinstütze Einstellen

    9.1.2.2 Länge der Beinstütze einstellen Voraussetzungen: • 1x Innensechskant-Schraubenschlüssel 5 mm • Befestigungsschrauben (1) mit Innensechskant- Schraubenschlüssel lösen. • Beinstütze in die gewünschte Höhe schieben. • Befestigungsschrauben wieder festdrehen.

  • Seite 93: Wadenplatte Auf Die Wadenbreite Des Benutzers Einstellen

    9.1.2.3 Wadenplatte auf die Wadenbreite des Benutzers einstellen Die Wadenplatte der Beinstütze kann durch Auseinander- oder Zusammenbiegen auf die Breite der Wade des Benutzers angepasst werden. • Wadenplatte auf die gewünschte Breite biegen.

  • Seite 94: Winkel Der Fußplatte Einstellen

    9.1.2.4 Winkel der Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Fußplatten hochklappen, um an die Stellschrauben heran zu kommen. • Stellschrauben (1) mit Innensechskantschlüssel einstellen. • Fußplatte wieder herunterklappen.

  • Seite 95: Seitlich Montierte Beinstützen

    Seitlich montierte Beinstützen 9.2.1 Vari-F Fußstütze 9.2.1.1 Fußstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Fußstütze. Wenn die Fußstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden. •...

  • Seite 96: Winkel Einstellen

    9.2.1.2 Winkel einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 6 mm • Schraube (1) mit dem Innensechskantschlüssel lösen. •...
  • Seite 97 • Gewünschten Winkel einstellen. • Schraube (1) wieder festziehen.

  • Seite 98: Endanschlag Der Fußstütze Einstellen

    9.2.1.3 Endanschlag der Fußstütze einstellen Voraussetzungen: • 1x Innensechskantschlüssel 6 mm • 1x Gabelschlüssel 10 mm Die Endposition der Fußstütze wird durch einen Gummipuffer (1) bestimmt. Der Gummipuffer kann herein- oder herausgeschraubt werden (A) bzw. nach oben oder nach unten verschoben werden (B).
  • Seite 99 • Schraube (1) mit dem Innensechskantschlüssel lösen und Fußstütze nach oben schwenken, um an den Gummipuffer heranzukommen. • Kontermutter (1) mit dem Gabelschlüssel lösen.
  • Seite 100 • Gummipuffer in die gewünschte Position bringen • Kontermutter wieder festdrehen • Fußstütze in die gewünschte Position bringen. • Schraube wieder festdrehen.

  • Seite 101: Länge Der Fußstütze Einstellen

    9.2.1.4 Länge der Fußstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 5 mm •...

  • Seite 102: Vari-A Beinstütze

    9.2.2 Vari-A Beinstütze 9.2.2.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden. • Entriegelungsknopf (1) drücken und Beinstütze nach außen schwenken.

  • Seite 103: Winkel Einstellen

    9.2.2.2 Winkel einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! • Klemmhebel (1) lösen. • Gewünschten Winkel einstellen. •...

  • Seite 104: Endanschlag Der Beinstütze Einstellen

    9.2.2.3 Endanschlag der Beinstütze einstellen Voraussetzungen: • 1x Gabelschlüssel 10 mm Die Endposition der Beinstütze wird durch einen Gummipuffer (A) bestimmt. Der Gummipuffer kann herein- oder herausgeschraubt werden (A) bzw. nach oben oder nach unten verschoben werden (B).
  • Seite 105 • Klemmhebel (1) lösen und Beinstütze nach oben schwenken, um an den Gummipuffer heranzukommen. • Kontermutter (1) mit dem Gabelschlüssel lösen.
  • Seite 106 • Gummipuffer in die gewünschte Position bringen • Kontermutter wieder festdrehen • Fußstütze in die gewünschte Position bringen. • Klemmhebel wieder festziehen.

  • Seite 107: Länge Der Beinstütze Einstellen

    9.2.2.4 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 6 mm •...

  • Seite 108: Tiefe Der Wadenplatte Einstellen

    9.2.2.5 Tiefe der Wadenplatte einstellen Die Tiefe der Wadenplatte kann über das Halteblech eingestellt werden. Die Lochkombinationen des Halteblechs erlauben 5 verschiedene Tiefeneinstellungen. Voraussetzungen: • 1x Gabelschlüssel 10 mm • Mutter (1) mit dem Gabelschlüssel lösen und entfernen. • Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde.

  • Seite 109: Höhe Der Wadenplatte Einstellen

    9.2.2.6 Höhe der Wadenplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Schrauben (1) mit dem Innensechskantschlüssel lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 110: Wadenplatte Zum Aussteigen Entriegeln Und Nach Hinten Schwenken

    9.2.2.7 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken • Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. • Beinstütze entriegeln und nach außen schwenken. Die Wadenplatte schwenkt selbsttätig nach hinten.

  • Seite 111: Winkeleinstellbare Fußplatte Einstellen

    • Bein über den Fersengurt heben und auf den Boden stellen. 9.2.2.8 Winkeleinstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 112: Winkel- Und Tiefenverstellbare Fußplatte Einstellen

    9.2.2.9 Winkel- und tiefenverstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. • Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. • Schraube wieder festdrehen.

  • Seite 113: Adm Beinstütze

    9.2.3 ADM Beinstütze 9.2.3.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden. • Entrieglungsknopf (1) drücken und Beinstütze nach außen schwenken.

  • Seite 114: Winkel Einstellen

    9.2.3.2 Winkel einstellen ACHTUNG: Quetschgefahr! • Nicht in den Drehbereich der Beinstütze fassen! ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! •...
  • Seite 115 • Absenken: Beinstütze im Fußplattenbereich halten, seitlichen Verstellhebel ziehen (1) und Beinstütze langsam absenken.

  • Seite 116: Länge Der Beinstütze Einstellen

    9.2.3.3 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 5 mm •...

  • Seite 117: Tiefe Der Wadenplatte Einstellen

    9.2.3.4 Tiefe der Wadenplatte einstellen Die Tiefe der Wadenplatte kann über das Halteblech eingestellt werden. Die Lochkombinationen des Halteblechs erlauben 5 verschiedene Tiefeneinstellungen. Voraussetzungen: • 1x Gabelschlüssel 10 mm • Mutter (1) mit dem Gabelschlüssel lösen und entfernen. • Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde.

  • Seite 118: Höhe Der Wadenplatte Einstellen

    9.2.3.5 Höhe der Wadenplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Schrauben (1) mit dem Innensechskantschlüssel lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 119: Wadenplatte Zum Aussteigen Entriegeln Und Nach Hinten Schwenken

    9.2.3.6 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken • Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. • Beinstütze entriegeln und nach außen schwenken. Die Wadenplatte schwenkt selbsttätig nach hinten.

  • Seite 120: Winkeleinstellbare Fußplatte Einstellen

    • Bein über den Fersengurt heben und auf den Boden stellen. 9.2.3.7 Winkeleinstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 121: Winkel- Und Tiefenverstellbare Fußplatte Einstellen

    9.2.3.8 Winkel- und tiefenverstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. • Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. • Schraube wieder festdrehen.

  • Seite 122: Ade Beinstütze

    9.2.4 ADE Beinstütze 9.2.4.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden. • Entriegelungsknopf (1) drücken und Beinstütze nach außen schwenken.

  • Seite 123: Winkel Einstellen

    9.2.4.2 Winkel einstellen ACHTUNG: Quetschgefahr! • Nicht in den Drehbereich der Beinstütze fassen! ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Die elektrisch höhenverstellbare Beinstütze wird über das Fahrpult betätigt.

  • Seite 124: Länge Der Beinstütze Einstellen

    9.2.4.3 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Gabelschlüssel 10 mm •...

  • Seite 125: Tiefe Der Wadenplatte Einstellen

    9.2.4.4 Tiefe der Wadenplatte einstellen Die Tiefe der Wadenplatte kann über das Halteblech eingestellt werden. Die Lochkombinationen des Halteblechs erlauben 5 verschiedene Tiefeneinstellungen. Voraussetzungen: • 1x Gabelschlüssel 10 mm • Mutter (1) mit dem Gabelschlüssel lösen und entfernen. • Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde.

  • Seite 126: Höhe Der Wadenplatte Einstellen

    9.2.4.5 Höhe der Wadenplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Schrauben (1) mit dem Innensechskantschlüssel lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 127: Wadenplatte Zum Aussteigen Entriegeln Und Nach Hinten Schwenken

    9.2.4.6 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken • Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. • Beinstütze entriegeln und nach außen schwenken. Die Wadenplatte schwenkt selbsttätig nach hinten.

  • Seite 128: Winkeleinstellbare Fußplatte Einstellen

    • Bein über den Fersengurt heben und auf den Boden stellen. 9.2.4.7 Winkeleinstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 129: Winkel- Und Tiefenverstellbare Fußplatte Einstellen

    9.2.4.8 Winkel- und tiefenverstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. • Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. • Schraube wieder festdrehen.

  • Seite 130: Die Breite Der Seitlich Montierten Beinstützen Einstellen

    9.2.5 Die Breite der seitlich montierten Beinstützen einstellen Voraussetzungen: • Gabelschlüssel 13 mm Die Schrauben, die eine Breiteneinstellung der seitlich montierten Beinstützen erlauben, befinden sich unter dem Sitz (1). • Lösen Sie die Schrauben mit dem Gabelschlüssel. • Stellen Sie die Beinstützen auf die gewünschte Breite ein. •...

  • Seite 131: Elektrik

    Elektrik 10.1 Sicherung der Fahrelektronik Die Fahrelektronik des Fahrzeuges ist mit einer Überlastsicherung ausgestattet. Bei schwerer Belastung des Antriebs über einen längeren Zeitraum (z.B. bei steilen Bergauffahrten) und vor allem bei gleichzeitig hoher Außentemperatur, kann sich die Elektronik überhitzen. In diesem Fall wird die Leistung des Fahrzeuges allmählich gedrosselt, bis es schließlich zum Stillstand kommt.

  • Seite 132: Die Hauptsicherung

    HINWEIS Eine defekte Hauptsicherung darf nur nach der Überprüfung der gesamten elektrischen Anlage ausgetauscht werden. Der Austausch muss von einem Invacare®-Fachhändler vorgenommen werden. Den Sicherungstyp finden Sie im Kapitel "Technische Daten" ab Seite 158. Die gesamte elektrische Anlage des Rollstuhles wird durch die Hauptsicherung gegen Überlastung...

  • Seite 133: Batterien

    10.2 Batterien 10.2.1 Wissenswertes über Batterien Die Stromversorgung des Fahrzeuges wird von zwei 12V Batterien übernommen. Die Batterien sind wartungsfrei und müssen lediglich regelmäßig geladen zu werden. Neue Batterien sollten immer vor dem ersten Gebrauch ein Mal vollständig geladen werden. Neue Batterien erbringen ihre volle Leistung, nachdem sie ca.
  • Seite 134 Fahrzeug am Ladegerät angeschlossen bleiben. Die Batterien können mit dem vorgeschriebenen Ladegerät nicht überladen werden. Bitte verwenden Sie immer nur Ladegeräte der Klasse 2. Solche Ladegeräte dürfen beim Ladevorgang unbeaufsichtigt gelassen werden. Alle Ladegeräte, die von Invacare® mitgeliefert werden, erfüllen dieses Erfordernis.

  • Seite 135: Batterien Laden

    ACHTUNG: Explosionsgefahr und Gefahr der Zerstörung der Batterien, wenn das falsche Ladegerät verwendet wird! • Verwenden Sie nur das mit Ihrem Fahrzeug mitgelieferte Ladegerät bzw. ein von Invacare® empfohlenes Ladegerät! Verletzungsgefahr durch Stromschlag und Gefahr der Zerstörung des Ladegeräts, wenn das Ladegerät nass wird!
  • Seite 136 Batterien laden • Elektrorollstuhl am Fahrpult ausschalten. • Ladegerät am Fahrpult anschließen. Die Ladebuchse befindet sich an der Unterseite des Fahrpults (1). • Ladegerät ans Stromnetz anschließen und gegebenenfalls einschalten. • Nach dem Ladevorgang das Ladegerät erst vom Stromnetz trennen, dann die Steckverbindung zum Fahrpult trennen.

  • Seite 137: Batterien Austauschen

    10.2.3 Batterien austauschen ACHTUNG: Verletzungsgefahr, falls die Batterien bei Montage- und Wartungsarbeiten unsachgemäß behandelt werden! • Die Installation neuer Batterien sollte nur von autorisiertem Fachpersonal ausgeführt werden! • Warnhinweise auf den Batterien beachten! • Beachten Sie das hohe Gewicht der Batterien! •...

  • Seite 138: Batterien Entfernen

    10.2.3.1 Batterien entfernen ACHTUNG: Feuer- und Verbrennungsgefahr durch Überbrückung der Batteriepole! • Beim Austauschen der Batterien dürfen die Batteriepole NICHT mit metallischen Teilen des Rollstuhls in Kontakt kommen und dadurch überbrückt werden! • Batteriepolkappen nach dem Austausch der Batterien unbedingt wieder aufbringen! ACHTUNG: Feuer- und Verbrennungsgefahr durch Beschädigung der Batteriekabel! •...
  • Seite 139 • Falls vorhanden, seitlich montierte Beinstützen entfernen. Eine mittig montierte, manuell verstellbare Beinstütze soll durch Drehen des Spindels (1) in die oberste Position gebracht werden. • Schrauben (1) mit dem Innensechskantschlüssel 1/4 Zoll an der Verkleidung lösen.
  • Seite 140 • Die Verkleidung entfernen. • Die Batterien auf dem Schlitten nach vorne herausziehen.
  • Seite 141 • Polabdeckungen von den Batteriepolen entfernen (1). • Erst die Schrauben an den Minuspolen (schwarze Kabel) mit dem Gabelschlüssel 11mm lösen. • Danach Schrauben an den Pluspolen (rote Kabel) lösen. ACHTUNG! Quetschgefahr! • Die Batterien sind sehr schwer. Bitte sorgen Sie dafür, dass sie nicht auf den Boden fallen, wenn sie vom Chassis entfernt werden.

  • Seite 142: Mit Beschädigten Batterien Richtig Umgehen

    • Transportieren Sie beschädigte Batterien nur in geeigneten säurefesten Behältern. • Reinigen Sie alle mit Säure in Kontakt gekommenen Gegenstände mit reichlich Wasser. Verbrauchte oder beschädigte Batterien richtig entsorgen Verbrauchte und beschädigte Batterien werden von ihrem Sanitätshaus oder der Firma Invacare® zurückgenommen.

  • Seite 143: Instandhaltung

    Ersatzteilspezifikationen sehen Sie bitte das Kapitel "Technische Daten" auf Seite 158 oder die Serviceanleitung, erhältlich bei Invacare® (sehen Sie bitte hierzu die Adressen und Telefonnummern im Abschnitt "Wie erreichen Sie Invacare®?" auf Seite 2). Falls Sie Unterstützung benötigen, wenden Sie sich bitte an Ihren Invacare®-Fachhändler.
  • Seite 144 Wartungsarbeiten Sitz- und Rückenpolster: - Auf einwandfreien Zustand prüfen. Seitenteil und Armauflage: - Sind alle Befestigungselemente eingebaut? - Lassen sich Armlehnen / Seitenteile ohne übermäßigen Kraftaufwand ausbauen und einbauen? - Sind die Armlehnen in ihrer Stellung gesichert? Beinstützen: - Rasten die Beinstützen einwandfrei ein (nur bei abnehmbaren Beinstützen)? - Funktionieren die Verstellmöglichkeiten einwandfrei? Bereifung:...
  • Seite 145 Reinigung: - Alle Teile vorsichtig reinigen. Bei Bedarf Lassen Sie Ihr Fahrzeug einmal im Jahr von einem autorisierten Invacare®-Fachhändler prüfen, damit Fahrsicherheit und Fahrtüchtigkeit erhalten bleiben. Eine vollständige Checkliste der durchzuführenden Prüf- und Wartungsarbeiten ist im Werkstatthandbuch zu finden, das bei Invacare® erhältlich ist.

  • Seite 146: Transport

    Transport ACHTUNG: Verletzungsgefahr bzw. Sachschäden falls ein Elektrorollstuhl, der mit einem Tisch ausgestattet ist, in einem Transportfahrzeug transportiert wird! • Einen eventuell vorhandenen Tisch zum Transport immer entfernen! 12.1 Verladen des Rollstuhls ACHTUNG: Kippgefahr, falls der Rollstuhl über eine Rampe, die die maximale sichere Neigung übersteigt zu einem Transportfahrzeug transferiert wird bzw.
  • Seite 147 • Fahren oder schieben Sie Ihren Elektrorollstuhl über eine geeignete Rampe in das Transportfahrzeug.

  • Seite 148: Den Rollstuhl Als Fahrzeugsitz Benutzen

    Internet: www.unwin-safety.com • Eine alternative Möglichkeit, um diesen Rollstuhl sicher als Fahrzeugsitz zu verwenden, bietet das System Invacare Docking Station, wenn der Rollstuhl mit dem System kompatibel ist. Es ist gesondert erhältlich! Wenn Sie weitere Detailinformationen benötigen, setzen Sie sich bitte mit Invacare in Verbindung.
  • Seite 149 ACHTUNG: Verletzungsgefahr besteht falls der Rollstuhl vor Verwendung als Fahrzeugsitz nicht ordnungsgemäß gesichert wird! • Der Benutzer sollte wann immer möglich auf einen der Fahrzeugsitze umsteigen und die fahrzeugeigenen Sicherheitsgurte verwenden! • Der Rollstuhl muss immer in Fahrtrichtung des transportierenden Fahrzeuges verankert werden! •...

  • Seite 150: Den Elektrorollstuhl Mit Der Invacare Docking Station In Einem Transportfahrzeug Verankern

    (Befestigungspunkte) verfügen, damit er im Fahrzeug verankert werden kann. Diese Zubehörteile können in einigen Ländern (z.B. GB) zum Standardlieferumfang des Rollstuhls gehören; in anderen Ländern können sie aber auch optional von Invacare® bezogen werden. Dieser Elektrorollstuhl erfüllt die Anforderungen der ISO 7176-19:2001 und darf in Verbindung mit einem Verankerungssystem, das gemäß...

  • Seite 151: So Wird Der Rollstuhl Zur Benutzung Als Fahrzeugsitz Im Fahrzeug Verankert

    12.2.2 So wird der Rollstuhl zur Benutzung als Fahrzeugsitz im Fahrzeug verankert Der Elektrorollstuhl verfügt über vier Verankerungspunkte, die mit dem rechts abgebildeten Symbol gekennzeichnet sind. Zur Befestigung können Karabinerhaken oder Gurtschlaufen verwendet werden. • Befestigen Sie den Rollstuhl vorne (1) und hinten (2) mit den Gurten des Verankerungssystems. •...

  • Seite 152: So Wird Der Benutzer Im Rollstuhl Gesichert

    Bei Kollisionen kann dies zur Überstreckung des Nackens führen! • Eine Kopfstütze muss installiert sein! Die von Invacare® optional zu diesem Rollstuhl mitgelieferte Kopfstütze ist optimal für den Einsatz während eines Transports geeignet.
  • Seite 153 Der Sicherheitsgurt darf nicht durch Der Beckengurt sollte ungehindert und Rollstuhlteile, wie Armlehnen oder Räder, nicht zu locker im Bereich zwischen vom Körper des Benutzers ferngehalten Becken und Oberschenkel des Benutzers werden. anliegen. Der optimale Winkel des Beckengurtes zur Horizontale liegt zwischen 45°...
  • Seite 154 Der am Transportfahrzeug eingebaute Sicherheitsgurt sollte wie rechts gezeigt angelegt werden. 1) Mittellinie des Körpers 2) Mitte des Sternums (Brustbeins)

  • Seite 155: Den Rollstuhl Für Den Transport Ohne Insassen Sichern

    12.3 Den Rollstuhl für den Transport ohne Insassen sichern ACHTUNG: Verletzungsgefahr! • Falls Sie Ihren Elektrorollstuhl in einem Transportfahrzeug nicht fest verankern können, ist es nicht empfehlenswert, ihn in diesem zu transportieren! • Vergewissern Sie sich vor dem Transport, dass der Antrieb eingekuppelt ist und die Fahrelektronik ausgeschaltet ist.

  • Seite 156: Wiedereinsatz

    • Reinigung und Desinfektion. Sehen Sie hierzu bitte das Kapitel "Instandhaltung" auf Seite 143. • Inspektion nach Serviceplan. Sehen Sie hierzu bitte die Serviceanleitung, erhältlich von Invacare®. • Anpassung an den Benutzer. Sehen Sie hierzu bitte das Kapitel "Den Rollstuhl an die Sitzhaltung des Benutzers anpassen" auf Seite 39.

  • Seite 157: Entsorgung

    • Die Kunststoffteile werden der Kunststoffverwertung zugeführt. • Elektrische Bauteile und Leiterplatten werden als Elektronikschrott entsorgt. • Leere oder beschädigte Batterien können bei Ihrem Sanitätshaus oder bei Invacare® zurückgegeben werden. • Die Entsorgung muss gemäß den jeweiligen nationalen gesetzlichen Bestimmungen erfolgen.

  • Seite 158: Technische Daten

    Technische Daten Zulässige Betriebs- und Lagerungsbedigungen Temperaturbereich Betrieb nach • -25 … +50 °C ISO 7176-9: Temperaturbereich Lagerung • -40 … +65 °C nach ISO 7176-9: Elektrisches System Motoren • 2 x 340 W Batterien • 2 x 12V / 73,6 Ah (C20) Auslaufsicher/Gel Hauptsicherung •...
  • Seite 159 Fahreigenschaften Max. überwindbare Hindernishöhe • 7,5 cm Wenderadius • 56 cm Reichweite gemäß ISO 7176 *** • 32 km Abmessungen Standard Kontur Flex Flex Junior Sitztiefe 48 / Kontur Sitztiefe 51 Gesamthöhe (ohne • 94 cm • 105 cm • 98 cm •...

  • Seite 160: Abmessungen

    Abmessungen Standard Kontur Flex Flex Junior Sitztiefe 48 / Kontur Sitztiefe 51 • Sitzbreite 48 cm • 73 cm Sitzbreite • 30 / 35 / 38 cm Gesamtlänge (inkl. • 116 cm Standard-Beinstütze) Sitzhöhe **** (ohne • 45 cm Sitzwinkelverstellung oder Lifter) Sitzhöhe **** (mit 52°- •...
  • Seite 161 Abmessungen Standard Kontur Flex Flex Junior Sitztiefe 48 / Kontur Sitztiefe 51 Rückenlehnenwinkel • -10°, 0°, • -10°...+45° • -10°...+45° • 0°...+35° • +5°…+35° +7,5°, (elektr.) (man.) +15°, • +2°…+30° +22,5°, (elektr.) +30° Armlehnenhöhe • 25-35 / 29-39 cm • 28 cm Beinstützenlängen •...
  • Seite 162 Nutzung der Batterien für Beleuchtung, Servos usw. **** Ohne Sitzkissen gemessen ***** Das tatsächliche Leergewicht hängt von der Ausstattung des Rollstuhls ab. Jeder Invacare® Rollstuhl wird beim Verlassen des Werkes gewogen. Das ermittelte Leergewicht (inklusive Batterien) finden Sie auf dem Typenschild!

  • Seite 163: Ausgeführte Inspektionen

    Ausgeführte Inspektionen Es wird mit Stempel und Unterschrift bestätigt, dass alle im Inspektionsplan der Wartungs- und Reparaturanleitung aufgeführten Arbeiten ordnungsgemäß ausgeführt wurden. Die Liste der auszuführenden Inspektionsarbeiten befindet sich in der Serviceanleitung, erhältlich bei Invacare®. Übergabeinspektion 1. Jahresinspektion Stempel des Fachhändlers / Datum / Unterschrift Stempel des Fachhändlers / Datum / Unterschrift...
