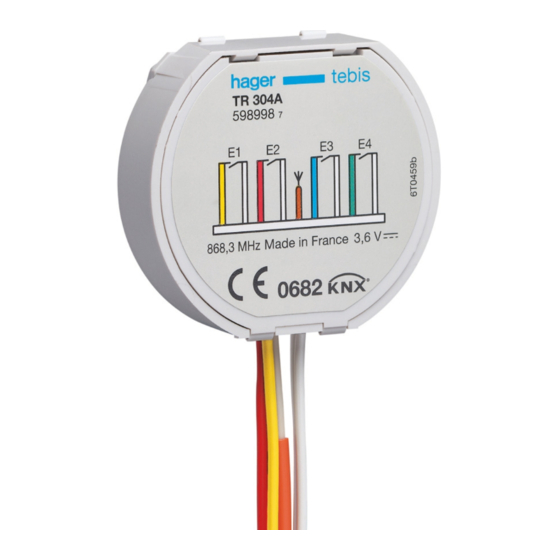

TR 304A

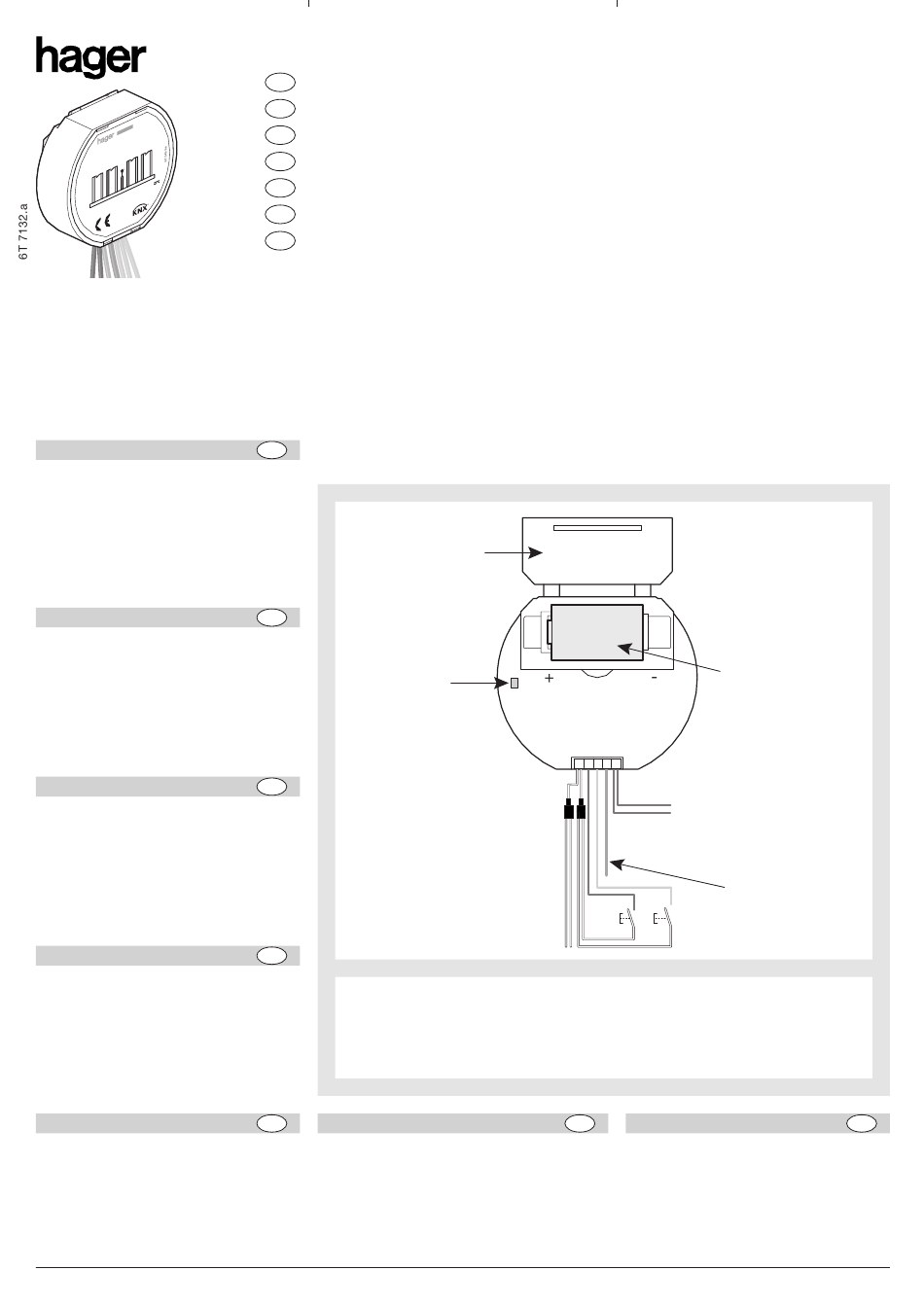

Légende :
➀
Trappe à pile
➁
Pile LS14250 (3.6V)
➂
LED de signalisation
➃
Antenne
➄
Bouton poussoir ou interrupteur standard
Legende :
➀
Batteriefach
➁
Batterie LS14250 (3.6V)
➂
LED zur Anzeige der Übertragung
➃
Funkantenne
➄
Konventioneller Taster
Legend :
➀
Battery cover
➁
Battery LS14250 (3.6V)
➂
Key press indication LED
➃
Antenna
➄
Conventional push button
Legende :
➀
Batterijvak
➁
Batterij LS14250 (3.6V)
➂
LED indicatie t. b. v. signaaloverdracht
➃
Antenne
➄
Drukknop of standaardschakelaar
Legenda :
➀
Coperchio batterie
➁
Batterie LS14250 (3.6V)
➂
LED per visualizzazione dello stato
della trasmissione
➃
Antenna
➄
Pulsante o interruttore standard
Module 4 entrées universelles à
F
encastrer avec pile
D
Universaler Tastereingang 4 fach
GB
mit Batterie
NL
4 universal flush mounted inputs
with battery
I
Inbouwmodule met 4 universele
P
ingangen en batterij
S
Modulo 4 ingressi da incasso con
batterie
Módulo 4 entradas universais
p/encastar com pilha
4 st. potentialfria ingångar med
batteriförsörjning för t.ex. infällt
montage i apparatdosa.
Raccordement électrique - Anschlußbild - Electrical connection - Elektrische
F
aansluiting - Collegamento elettrico - Ligação eléctrica - Elektrisk inkoppling
D
➂
GB
NL
Remarque : en cas de branchement d'un seul bouton poussoir, isoler les fils non utilisés.
Hinweis: Bei Anschluß von nur einem Taster, die nicht benutzten Drähte isolieren.
Note : for the connection of one push button, isolate entry wires which are not used.
Nota : Bij aansluiting van één drukknop, de niet gebruikte draden isoleren.
Nota : In caso di collegamento di un solo pulsante, isolare i conduttori non utilizzati.
Observação : Quando utilizar só um botão de pressão, isole os dois condutores não utilizados.
Observera : Vid användning av en tryckknapp, isolera det trådpar som ej används.
I
Legenda :
➀
Compartimento para pilha
➁
Pilha LS14250 (3.6V)
➂
LED de sinalização da emissão rádio
➃
Antena
➄
Botão de pressão ou interruptor
Notice d'instructions
Installationsanleitung
User instruction
Bedieningshandleiding
Istruzioni d'impiego
Instruções de instalação
Bruksanvisning
➀
➄
P
Förklaring:
➀
➁
➂
➃
➄
1
➁
➃
➄
Batterilucka
Batteri LS14250 (3.6V)
Tryckknappsindikering LED
Antenn
Konventionell tryckknapp
S
