LG ESS Home 10 Installationsanleitung
Vorschau ausblenden Andere Handbücher für ESS Home 10:
Inhaltsverzeichnis

Werbung

29/04/2019
INSTALLATIONSANLEITUNG
Energiespeicher-
system
Bitte lesen Sie diese Anleitung vor der Installation
des Gerätes sorgfältig durch und bewahren Sie sie
zum späteren Nachschlagen auf.
MODELL

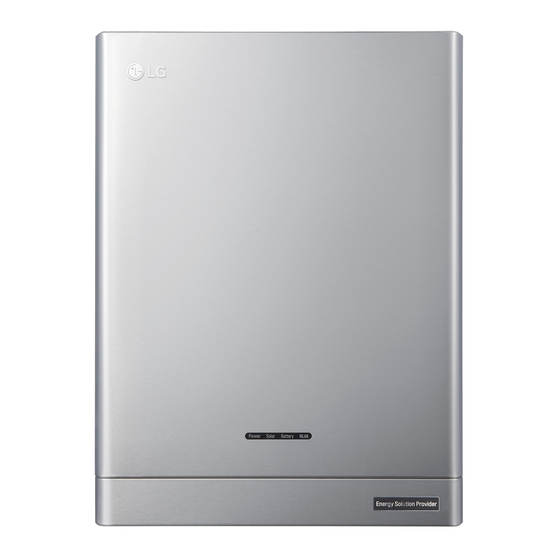

LG ESS Home 10 (D010KE1N211)
LG ESS Home 8 (D008KE1N211)
*MFL71429501*
https://www.lg.com/global/business/ess/residential/dc-8-10
Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG ESS Home 10

  • Seite 1 Bitte lesen Sie diese Anleitung vor der Installation des Gerätes sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. MODELL LG ESS Home 10 (D010KE1N211) LG ESS Home 8 (D008KE1N211) *MFL71429501* https://www.lg.com/global/business/ess/residential/dc-8-10 Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
  • Seite 2: Sicherheitshinweise

    Reparaturen müssen durch Fachpersonal oder durch Personen durchgeführt werden, die vom Kundendienstzentrum dazu autorisiert sind. Falls die angeschlossenen Akkus nicht von LG sind, übernimmt LG Electronics keine Garantie für die Akkus und auch nicht für das PCS-System (Spannungsaufbereitungssystem). Kennzeichnet eine Situation, in der Gefahr in Form von möglichen Sach- oder Personenschäden besteht.
  • Seite 3 Erste Schritte Die Box enthält das Spannungsaufbereitungssystem und dessen Zubehör, sodass das Paket sehr schwer ist. Aufgrund des schweren Gewichtes des Pakets mit dem PCS-System und dessen Zubehör könnte es schwere Verletzungen verursachen. Darum muss die Handhabung mit besonderer Vorsicht erfolgen. Bei der Anlieferung und beim Entfernen des Pakets müssen mindestens zwei Personen mitwirken.
  • Seite 4 Anschließen des Produkts an externe Geräte kann dazu führen, dass Ihre Geräte stark beschädigt werden. Die Wartung von Akkus sollte nur durch LG Servicepersonal oder ausgebildete Installateure ausgeführt oder angeleitet werden. Der Akku wird nicht weiter entladen, wenn dessen Restladung unter einer bestimmten Stufe ist.
  • Seite 5: Produkteigenschaften

    Die von einer PV-String erzeugte Elektrizität kann im angeschlossenen Akku gespeichert oder an ein Energieversorgungsunternehmen verkauft werden. Galvanisch gekoppelte ESS Das galvanisch gekoppelte ESS von LG (ESS - Energy Storage System - Energiespeichersystem) 3-phasiger Anschluss Der 3-phasige Anschluss sorgt für Phasenausgleich.
  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erste Schritte Sicherheitshinweise ..............2 Produkteigenschaften .
  • Seite 7 Die App 'LG EnerVu Plus' installieren ........
  • Seite 8: Auf Den Schildern Verwendete Symbole

    Erste Schritte Auf den Schildern verwendete Symbole Schild, Etikett Symbol Beschreibung Gleichstrom-Eingang (DC) 3-phasiger 4-adriger Wechselstrom-Leiter Dieses Produkt ist gegen mögliches Einführen von IP21 Test nicht beschädigt, bei dem es vertikal tropfendem Wasser ausgesetzt wird. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden.
  • Seite 9: In Diesem Handbuch Benutzte Abkürzungen

    Erste Schritte In diesem Handbuch benutzte Abkürzungen Abkürzung Bezeichnung Erklärung Energy Storage System Invertersystem, das Energie in einem Akku (Energiespeichersystem) speichert und benutzt. Power Conditioning Gerät, das vom PV-System erzeugte System (Spannungsauf- DC-Elektrizität (Gleichstrom) in AC- bereitungssystem) Elektrizität (Wechselstrom) umwandelt, um Haushaltsgeräte damit zu versorgen.
  • Seite 10 Erste Schritte Glossar Begriffe Erklärung Azimut Auf der Nordhalbkugel gibt der Azimutwinkel an, um wie viel Grad die der Südhalbkugel gibt er die Abweichung von einer vollständigen Nord- Ausrichtung an. Der Azimutwinkel wird im Bereich von Süden (0°) bis Westen (90°) mit positiven Werten angegeben, im Bereich von Süden (0°) Neigungswinkel Der Neigungswinkel gibt an, um wie viel Grad die Neigung der PV-Modul...
  • Seite 11: Auspacken

    Erste Schritte Auspacken Produktumfang Power Conditioning System - Untere Abdeckung PCS (Spannungsaufbereitungs- Kabelstecker Akku WLAN-Dongle (Einfügen) Stecker für Energiezähler Wärmepumpen-Anschluss Konnektor für Kommunikation Schrauben für untere Anleitung Schnellinstallation und Bedienungsanleitung...
  • Seite 12: Zusätzliche Komponenten Für Die Installation

    Erste Schritte Zusätzliche Komponenten für die Installation Angewandt bei Zusätzliche Komponenten Schrauben aus Edelstahl mit einem Durchmesser von 6 mm - 8 mm Wandmontage Dübel MC4-Stecker PV-Anschlüsse - 6 mm Anschlüsse für Akku - 6 mm oder dicker Anschlüsse Netz (einschließlich gelb-grün-gestreifter Leitung) LAN-Kabel Energiezähler und...
  • Seite 13: Bezeichnung Der Einzelnen Teile

    Erste Schritte Bezeichnung der einzelnen Teile Vorne und hinten A PCS-Körper D Wandhalterungsverbindungsteil B LED-Anzeigen E Schraubenlöcher für Wandmontage C Untere Abdeckung...
  • Seite 14: Led-Anzeigen

    Erste Schritte LED-Anzeigen Farbe Beschreibung Stromversorgungsnetz ist nicht angeschlossen. Power Weiß Stromversorgungsnetz ist angeschlossen. Weiß (blinkend) PCS-Fehler Es wird kein Strom erzeugt. Solar Grün Es wird Strom erzeugt. Weiß (blinkend) PCS-Fehler Standby Grün Akku wird geladen. Battery Blau Akku wird entladen. Rot (blinkend) Fehler bei Akku Weiß...
  • Seite 15: Unten

    Erste Schritte Unten A Konnektoren 1 von DC-Kabel Akku I Ethernet-Anschluss B Konnektoren 2 von DC-Kabel Akku J Anschluss Zähler C Kommunikations-Anschlüsse ATS, BMS, K Anschluss Wärmepumpe EV-ZÄHLER (z.Z. nicht unterstützt) D Schwarze Starttaste L Taste für Drahtlosverbindung E PV-Schalter (DC trennen) M Anschluss für WLAN-Dongle (Typ USB) F Anschlüsse PV1 (+ und -) N AC-Kabelstecker Netz...
  • Seite 16: Installation

    Installation Wahl des Aufstellungsorts Montageort Dieses Produkt ist ausschließlich für die Inneninstallation. Dieses Produkt auf keinen Fall im Freien installieren. Installieren Sie dieses Produkt an einem Platz, wo der Zugriff auf PV-Kabel, Kabel zum Energiezähler, Kabel zum Stromversorgungsnetz und Akku-Kabel leicht möglich ist.
  • Seite 17 Installation z. . B. in einem Badezimmer. Dieses Produkt erzeugt zu bestimmten Zeiten leichte Geräusche, > 85% darum sollte es nicht zu nahe am Wohnbereich installiert werden. Je nach Installationsort kann der Geräuschpegel unterschiedlich sein. Das Produkt nicht an Standorten installieren, wo Vibrationen auftreten.
  • Seite 18: Mindestabstände

    Installation Mindestabstände 3 0 0 m m 3 0 0 m m 3 0 0 m m 3 0 0 m m 3 0 0 m m 1 6 0 0 m Dieses Produkt muss so installiert werden, dass links, rechts, oben, unten und vorne die gebotenen Zwischenräume eingehalten werden - siehe Abbildung.
  • Seite 19: Wandmontage

    Installation Wandmontage Dieses Produkt muss an der Wand installiert werden. Beachten Sie die Hinweise zur Installationsumgebung unter „Wahl des Aufstellungsorts“ auf Seite 16. Halten Sie sich genau an die nachfolgende Montageanleitung, um die Installation sicher durchzuführen. Die Wandhalterung in der Weise an einer Wand ansetzen, dass die Installationsvoraussetzungen und die erforderlichen Zwischenräume eingehalten...
  • Seite 20 Installation Das Produkt an die Wandhalterung hängen. Um das Produkt zu heben und zu platzieren, müssen mindestens zwei Personen mitwirken. VORSICHT Halten Sie die untere Abdeckung während der Handhabung und Installation nicht fest und heben Sie sie nicht an. An den Stellen der Schraubenlöcher die Löcher bohren und das Produkt mit Dübel und Schrauben an der Wand befestigen.
  • Seite 21 Installation Nach Durchführung aller elektrischen Anschlüsse die untere Abdeckung anbringen und mit den Schrauben befestigen - siehe Abbildung. HINWEIS Beim Anbringen oder Entfernen der unteren Abdeckung diese festhalten. Die untere Abdeckung mit Vorsicht behandeln.
  • Seite 22: Anschlüsse

    Installation Anschlüsse Überblick über die Anschlüsse Akku 1 Stromversorgungsnetz Energiezähler Akku 2 PV-String 3 PV-String 1 PV-String 2 WARNUNG Stromschlaggefahr. Wenn die Abdeckung des PCS-Systems entfernt worden ist, keine unisolierten Drähte berühren! Bevor Sie die elektrischen Kabelanschlüsse herstellen oder die Abdeckung abnehmen, erst den AC-Hauptschalter, den PV-Schalter und den DC-Hauptschalter des Akkus auf AUS schalten.
  • Seite 23: Anschlussplan

    Battery 1 Output GRID L1 L2 L3 N L1 L2 L3 N PV1+ PV1- PV2+ PV2- PV3+ PV3- BMS2 Battery2 BMS 1 Battery1 Batt LG ESS PCS Grid Comm. L1 L2 L3 N Energy Power Meter Meter L1 L2 L3 N...
  • Seite 24: Anschlüsse Pv-String

    Installation Anschlüsse PV-String Sie können bis zu zwei PV-String direkt an die MC4-Anschlüsse dieses Produkts anschließen. WARNUNG Daran denken, vor der Verlegung und Herstellung der elektrischen Kabelverbindungen erst den AC-Hauptschalter, den PV-Schalter und den DC-Hauptschalter des Akkus auf Aus zu schalten, damit die Verbindung getrennt werden.
  • Seite 25 Installation Anschluss PV2 DC-Kabel einer PV-String an PV2-Anschlüsse dieses Produkts anschließen. PV2+ PV2- PV-String 2 Anschluss PV3 DC-Kabel einer PV-String an PV3-Anschlüsse dieses Produkts anschließen. PV3+ PV3- PV-String 3...
  • Seite 26 Installation WARNUNG Beim Installieren Pluspol (+) und Minuspol (-) nicht vertauschen! Sonst besteht Stromschlaggefahr, oder das Produkt könnte nachhaltig beschädigt werden. Die Kabel PV+ und PV- von der PV-Reihe müssen an den PV-Konnektor mit derselben Nummer angeschlossen werden. (PV1+ und PV1-, PV2+ und PV2-, PV3+ und PV3-) Bei Vertauschen der Anschlüsse besteht Stromschlaggefahr, und das Produkt könnte nachhaltig beschädigt werden.
  • Seite 27 Installation Nicht mehrere PV-String parallel an einen PV-Eingang des Produkts anschließen. Sonst besteht Stromschlaggefahr, oder das Produkt könnte nachhaltig beschädigt werden. HINWEIS Muss nur eine PV-String ans System angeschlossen werden, dann die Konnektoren PV1+ und PV1- benutzen. In die nicht benutzten Anschlüsse (PV2+, PV2-, PV3+, PV3-) Sicherheitskappen setzen.
  • Seite 28: Anschlüsse Für Akku

    Installation Anschlüsse für Akku An dieses Produkt kann ein Akku angeschlossen werden. Dann wird die von der angeschlossenen PV-String erzeugte Elektrizität im Akku gespeichert. Der Akku für dieses Produkt gehört nicht zum Lieferumfang dieses Produkts. Vor Anschließen leicht möglich ist, sodass sie leicht an dieses Produkt angeschlossen werden können. Weitere WARNUNG Daran denken, vor der Verlegung und Herstellung der elektrischen Kabelverbindungen erst den AC-Hauptschalter, den PV-Schalter und den DC-Hauptschalter des Akkus auf AUS zu schalten,...
  • Seite 29 Installation Mit einem Schraubendreher die Federklemme öffnen. HINWEIS Für die Konnektoren der Akku-Kabel wird empfohlen, dass die Zuleitungsdrähte eine bis 6 mm haben. Akku-Kabel gehören nicht zum Lieferumfang dieses Produkts. Der Installateur des Systems ist verantwortlich, die für die Installation geeigneten Komponenten auszuwählen. Die +- und –Drähte des Akkukabels um 15 mm abisolieren - siehe Abbildung.
  • Seite 30 Installation Unten am Produkt beide Stecker des Akku-Kabels an die Konnektoren des DC-Kabels anschließen. Stecker trennen Mit einem Schraubendreher auf den Freigabeknopf drücken und dann den Stecker vom Anschluss trennen. A Den Schraubendreher in eine der vier Öffnungen einführen. B Den Schraubendreher in der Öffnung lassen.
  • Seite 31: Kommunikations-Anschlüsse Ats, Bms, Ev-Zähler

    Installation Kommunikations-Anschlüsse ATS, BMS, EV-ZÄHLER Den mitgelieferten Kommunikations-Konnektor mit Akku, ATS und EV-Kommunikation verbinden. Nach Herstellung der Verbindung den Kommunikation-Konnektor am PCS anschließen. q RS485_A r RS485_B BMS1 o Enable p GND m RS485_A n RS485_B BMS 1 BMS2 k Enable l GND BMS 2 i RS485_A...
  • Seite 32: Anschlüsse Ans Stromversorgungsnetz (Netz)

    Installation Anschlüsse ans Stromversorgungsnetz (Netz) Wenn der erzeugte Strom ins Stromversorgungsnetz eingespeist bzw. verkauft werden soll, muss das Stromversorgungsnetz am Produkt angeschlossen werden. Dieses Produkt wandelt die von PV- String erzeugte DC-Elektrizität (Gleichstrom) in AC-Elektrizität (Wechselstrom) um. Die erzeugte Energie kann ans Stromversorgungsunternehmen verkauft oder für Geräte im Haushalt genutzt werden.
  • Seite 33 Installation Das AC-Kabel durch die Kabelverschraubung, die Gummidichtung und das Gehäuse führen - siehe Abbildung. HINWEIS Bei AC-Kabelverbindungen wird empfohlen, dass die Zuleitungsdrähte eine haben. AC-Kabel gehören nicht zum Lieferumfang dieses Produkts. Der Installateur des Systems ist verantwortlich, die für die Installation geeigneten Komponenten auszuwählen. Der empfohlene Kabeldurchmesser für die AC-Kabelverschraubung ist 16 mm (einschließlich Ummantelung) Die Enden des AC-Kabels abisolieren -...
  • Seite 34 Installation Die Drähte in die entsprechenden Löcher der Kontaktträger einführen und anschließen. Draht Loch 1 Netz-Kabel L1 Draht Loch 2 Netz-Kabel L2 Draht Loch 3 Netz-Kabel L3 Draht Loch N Netz-Kabel N Draht Loch 6 Erdungsdraht PE Dann die Schrauben an den Kontaktträgern festziehen.
  • Seite 35 Installation Die Gummidichtung ins Gehäuse setzen und die Kabelverschraubung am Gehäuse festmachen, dazu einen 30-mm- Schraubenschlüssel benutzen. (4,5 N.m) Unten beim Produkt den AC- Kabelstecker-Netz am Stecker für das AC-Kabel anschließen. Stecker trennen Mit einem Schraubendreher auf den Freigabeknopf drücken und dann den Stecker vom Konnektor trennen.
  • Seite 36: Energiezähler Anschließen Und Internetverbindung Herstellen

    Installation Energiezähler anschließen und Internetverbindung herstellen werden. Der Energiezähler für dieses Produkt ist nicht im Lieferumfang dieses Produkts enthalten. Installieren Sie erst den Energiezähler, bevor Sie ihn am Produkt anschließen. Weitere Informationen Eine Internetverbindung ist erforderlich, um verschiedene Funktionen nutzen zu können, zum Beispiel um Updates über das Netzwerk durchzuführen, um das EnerVu-Überwachungssystem zu nutzen usw.
  • Seite 37: Internetverbindung

    Installation Internetverbindung Das Ethernet-Kabel mit dem RJ-45-Secker am Ethernet-Anschluss des Produkts anschließen - siehe Abbildung. (nicht unterstützt) Anschlussplan für Energiezähler und LAN Internet Router Internet (Hotspot) Schalter für Bidirektionaler Energiezähler Stromnetz Trennung Stromzähler Verteilerkasten Last Last Last PV-String 1 PV-String 2...
  • Seite 38: Anschluss Von Wlan-Dongle

    Installation Anschluss von WLAN-Dongle Die Installateur-Einstellungen und die Leistungsüberwachung sind über ein Mobilgerät nur dann möglich, wenn dieses drahtlos mit dem Produkt verbunden ist. Um das Produkt mit Ihrem Mobilgerät zu verbinden, muss der zum Lieferumfang gehörende WLAN-Dongle am Produkt angeschlossen werden.
  • Seite 39: Installateur-Einstellungen

    Die App ‚LG EnerVu Plus‘ aus dem Apple App Store oder Google Play Store herunterladen. LG EnerVu Plus HINWEIS Es ist vom Gerät abhängig, ob ‘LG EnerVu Plus’ auf ihm ausgeführt werden kann oder nicht. LG EnerVu Plus gibt es für folgende Betriebssystem-Versionen: - Android: Lollipop (5.0) oder höher...
  • Seite 40: Verbindung Zu Einem Mobilgerät Herstellen

    Verbindung zu einem Mobilgerät herstellen Um das System mit einem Mobilgerät zu verbinden, muss auf diesem die App ‚LG EnerVu Plus‘ installiert sein. Im Apple App Store oder Google Play Store die App ‚LG EnerVu Plus‘ suchen und herunterladen. Um eine Verbindung zum System herstellen zu können, muss am System der WLAN-Dongle angeschlossen sein.
  • Seite 41 Einstellungen Beim System so lange auf die Taste für drahtlose Verbindung drücken, bis die [WLAN]- LED blau leuchtet. nächsten Schritt zu gehen. HINWEIS Wenn nach 5 Minuten die Verbindung nicht hergestellt ist, leuchtet die [WLAN]-LED grün und das WLAN-Signal wird deaktiviert. um den Bildschirm für die WLAN-Auswahl anzuzeigen.
  • Seite 42 Sie es noch einmal, "Mobile Daten" ausgeschaltet haben. Android: Ist die Verbindung erfolgreich aufgebaut worden, wird der Hauptbildschirm angezeigt - siehe Abbildung. iOS: Ist die Verbindung erfolgreich aufgebaut worden, die App [LG EnerVu Plus] ausführen, um den Hauptbildschirm anzuzeigen - siehe Abbildung.
  • Seite 43: Den Bildschirm [Installateur-Einstellungen] Aufrufen

    Einstellungen Den Bildschirm [Installateur-Einstellungen] aufrufen Um auf dem Mobilgerät den Bildschirm [Installateur-Einstellungen] aufzurufen, wie folgt vorgehen: 1. Auf dem Hauptbildschirm auf [ ] tippen. Der Bildschirm [Einstellung] wird angezeigt. einzublenden. Einstellungen] zu gelangen. Das Anfangspasswort entspricht der Registrierungsnummer, die außen auf dem PCS-System aufgedruckt ist. Es kann ohne Beachtung von Groß- und Kleinschreibung eingegeben werden.
  • Seite 44: Obligatorische Einstellungen

    Einstellungen Obligatorische Einstellungen Wenn das System zum ersten Mal eingeschaltet wird, ist es erforderlich, Einstellungen durchzuführen, und zwar in folgender Reihenfolge. [PV/Zähler]-Einstellungen Sie können die PV- und Zähler-Daten prüfen. Unter [Installateur Einstellungen] auf [PV/ Zähler] tippen. Es werden PV- und Energiezähler- Informationen angezeigt.
  • Seite 45: [Pcs]-Einstellungen

    Einstellungen [PCS]-Einstellungen Sie können die PCS-Einstellungen und den PCS-Status festlegen und prüfen. [PCS] auswählen. Es werden die PCS-Daten angezeigt. [PCS] Es werden alle Einstellmöglichkeiten und Werte in Bezug auf das PCS angezeigt. [Einspeisungsbegrenzung], [Datum der Installation] können manuell geändert werden. Um Einstellungen vorzunehmen, wie folgt vorgehen.
  • Seite 46: Netzwerkeinstellungen

    Einstellungen [Netzwerk]-Einstellungen Unter [Installateur-Einstellungen] auf [Netzwerk] tippen. Es wird der derzeitige Status der Netzwerkverbindung angezeigt. Wenn Sie die Verbindung zum EnerVu-Server herstellen wollen, auf [Hochladen von Daten zum Web-Server] tippen, um dann auf [Ein] zu wechseln. Zum Ausschalten dieser Funktion erneut auf [Hochladen von Daten zum Web- Server] tippen.
  • Seite 47 Einstellungen Einstellungen für Drahtlosnetzwerk [Verbindungsart] auf [Drahtlos] gestellt ist, angezeigt. Auf das Feld [SSID] tippen, damit die SSID-Liste angezeigt wird. Die SSID auswählen, mit der Ihr ESS verbunden ist, und dann auf [BESTÄTIGEN] tippen. Verschlüsselung auswählen. Dann ins [Passwort]- Feld das Password der SSID eingeben. Nach Ausfüllen aller Felder auf [Verbinden] tippen, um die Einrichtung der Drahtlosnetzwerk- Verbindung abzuschließen.
  • Seite 48 Einstellungen HINWEIS Hinweise zur Internetverbindung: ein Neustart des Routers oder Modems beseitigt werden. Nachdem Sie das Produkt ans Heimnetzwerk angeschlossen haben, den Heimnetzwerk-Router oder das Kabelmodem kurz ausschalten oder das Stromkabel aus der Steckdose herausziehen. Schalten Sie das Gerät dann wieder ein und/oder schließen Sie das Netzkabel wieder an. Je nach Internet-Dienstanbieter kann die Anzahl der Geräte, die den Internetdienst in Anspruch nehmen können, durch die geltenden Bestimmungen des angebotenen Service beschränkt sein.
  • Seite 49: [Betriebstest]-Einstellungen

    Einstellungen [Betriebstest]-Einstellungen Dies ist die letzte Stufe bei den obligatorischen Einstellungen. Um vor Inbetriebnahme des Produkts alle Systemkomponenten zu prüfen, muss der [Betriebstest] ausgeführt werden. Wird der [Betriebstest] nicht ausgeführt, arbeitet dieses Produkt nicht. Unter [Installateur-Einstellungen] auf [Betriebstest] tippen. Das Betriebstest-Menü wird angezeigt.
  • Seite 50: Zusätzliche Einstellungen

    Einstellungen Zusätzliche Einstellungen [Akku]-Einstellungen Akku angezeigt. Unter [Akkus benutzen] können Sie Einstellungen ändern. Um auf [Ein] oder [Aus] zu schalten, auf Akku gespeichert. Sie können die Einstellung [Akku Mehrfachnutzung] ändern. Um auf [Ein] oder [Aus] zu schalten, stellen Sie die Einstellung auf [Ein]. Die Werte für [Akku-Hersteller], [Betriebsbereich], [Ladezustand Winter-Modus] [Akku-Installationsdatum] und [Akkuleistung]...
  • Seite 51 Einstellungen [Registrierung] Um das EnerVu-Web-Überwachungssystem nutzen zu können, müssen das ESS-System und bequeme Weise das System zu registrieren, ohne mit einem Web-Browser auf das EnerVu-System zugreifen zu müssen. Weitere Informationen über Systemregistrierung per Mobilfunk-Anwendung siehe ‘Registrierung des PCS’ auf Seite 60. [Systemprotokoll] Es ist möglich, die Liste der protokollierten Modus-Änderungen, Systemfehler und Systemwarnungen einzusehen.
  • Seite 52: Einstellungen Unter [Andere Funktion]

    Einstellungen Einstellungen unter [Andere Funktion] Menüpunkte [Neustart], [Passwort ändern], [Zurücksetzen auf Werkseinstellungen] und [Dump- Protokoll] angezeigt. [Neustart] Um das System neu zu starten (booten), [Neustart] wählen. [Passwort ändern] Unter [Installateur-Einstellungen] auf [Passwort ändern] tippen. Das Menü [Passwort ändern] wird angezeigt. In die Felder [Neues Passwort] und [Passwort- eingebeben.
  • Seite 53: Enervu-Einstellungen

    EnerVu-Einstellungen Um das EnerVu-Web-Überwachungssystem zu nutzen, muss der Installateur das Produkt zunächst beim System-Server registrieren. Danach kann der Benutzer die verschiedenen Informationen einsehen und ändern, wie zum Beispiel Systemstatus, Informationen, Berichte, die mit dem LG EnerVu-Web-Überwachungssystem erstellt werden. HINWEIS Endbenutzer müssen sich nicht im EnerVu-Dienst registrieren. Wenn der Endbenutzer diesen Firmware-Update) über das Internet zu aktivieren.
  • Seite 54 Einstellungen Ins Feld [BENUTZER- ID] tragen Sie Ihre E-Mail-Adresse ein und wählen dann [VERFÜGBARKEIT PRÜFEN]. Dann die Felder [Passwort], [Passwort bestätigen] und [Geburtsdatum] ausfüllen und dann [BESTÄTIGEN] wählen. An die angegebene E-Mail-Adresse wird eine Bestätigungs-E-Mail gesendet. Klicken in der E-Mail auf [BESTÄTIGEN], um die Bestätigung per E-Mail abzuschließen.
  • Seite 55 Einstellungen AN] zu gelangen. [Benutzer-ID] und [Passwort] eingeben Auf dem Bildschirm werden die verfügbaren Dienste des LG-Kontos angezeigt.
  • Seite 56: Ein Neues Konto Anlegen (Administrator)

    Ein neues Konto anlegen (Administrator) Ein Administrator kann die Installateure organisieren, die zu Ihrer Firma und ihren Filialen gehören. Und ein Administrator verfügt über alle Rechte, welche die Installateure haben. Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. [Installateur] auswählen. Die Seite [Einloggen Installateur] wird angezeigt.
  • Seite 57: Einen Neuen Installateur Hinzufügen

    Einstellungen Auf [Absenden] drücken, um das Einen neuen Installateur hinzufügen Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. [Installateur] auswählen. Die Seite [Einloggen Installateur] wird angezeigt. Dann die E-Mail-Adresse des Administrators sowie das Passwort eingeben, dann [Einloggen Installateur] wählen.
  • Seite 58: Pcs Registrierung (Mit Web-Browser)

    Einstellungen PCS Registrierung (mit Web-Browser) Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. [Installateur] auswählen. Die Seite [Einloggen Installateur] wid angezeigt. Dann die E-Mail-Adresse des Installateurs sowie das Passwort eingeben, dann [Einloggen Installateur] wählen. Falls der Installateur kein Konto hat, [Sich registrieren] auswählen, um eine neues...
  • Seite 59 Einstellungen Im Feld [ESS Info] die Produkt- Registriernummer eintragen und [Überprüfen] auswählen. Das Feld wird automatisch mit den ESS-Daten gefüllt. Um mit dem nächsten Schritt fortzufahren, [Speichern] auswählen. Bei [Eigner] die entsprechenden Daten eintragen und dann [Speichern] auswählen, um die Daten zu speichern. Unten auf der Seite [Aktivierung] auswählen, um den Aktivierungsvorgang abzuschließen.
  • Seite 60: Pcs Registrierung (Mit App Auf Mobilgerät)

    PCS Registrierung (mit App auf Mobilgerät) Vorbereitung Auf Ihrem Tablet oder Mobilgerät muss die App ‚LG EnerVu Plus‘ installiert sein. Server] muss eingeschaltet sein. Überprüfen Sie in der App die Einstellungen unter [Netzwerk]. Der System-Eigner muss ein LG ESS-Konto einrichten, bevor das Produkt registriert werden kann.
  • Seite 61: Bei Unvollständigem Registrierungsstatus

    Bei unvollständigem Registrierungsstatus Ist die Registrierung unvollständig, sollte das System mit einer der folgenden Methoden aktiviert werden. Methode 1 (für Installateure) Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. [Installateur] auswählen. Die Seite [Einloggen Installateur] wid angezeigt. Dann die E-Mail- Adresse des Installateurs sowie das Passwort eingeben, dann [Einloggen Installateur] wählen.
  • Seite 62 Einstellungen Bei [Eigner] die entsprechenden Daten eintragen und dann [Speichern] auswählen, um die Daten zu speichern. Unten auf der Seite [Aktivierung] auswählen, um den Aktivierungsvorgang abzuschließen. Methode 2 (für Benutzer) Instruieren Sie den Eigner des Systems, sich ein Eigner-Konto anzulegen und sich auf der EnerVu- Seite anzumelden.
  • Seite 63: Fehlerbehebung

    Fehlerbehebung Fehlercodes und Meldungen PCS-Fehler Lassen Sie dass ESS nicht lange im Fehler-Bereitschaftszustand, da während des langen Standby- Zustands die Batterie entladen werden kann. Wenn der Batteriefehler unmittelbar nach dem Start von PCS auftritt, bedeutet dies einen Batteriefehler. Überprüfen Sie den Batterie-Ladezustand sowie die Spannungs- und Fehlerinformationen, und schalten Sie das ESS aus, bis Wartungsmaßnahmen ergriffen werden.
  • Seite 64 Fehlerbehebung Code Meldung Beschreibung Lösung P409 Die Spannung des PV-Systems ist Kundendienst kontaktieren niedriger als der Grenzwert, und dieser Status dauert länger als 10 Minuten an. P410 Battery Under Voltage Die Spannung des Akkus ist Kundendienst kontaktieren Fault niedriger als der Grenzwert, und dieser Status dauert länger als 10 Minuten an P411...
  • Seite 65 Fehlerbehebung Code Meldung Beschreibung Lösung P469 Beim Stromversorgungsnetz Nach Fehlererkennung ist die Frequenz höher als der automatischer Neustart Grenzwert P470 Grid Under Frequency Beim Stromversorgungsnetz ist Nach Fehlererkennung die Frequenz niedriger als der automatischer Neustart Grenzwert P471 Grid Anti Islanding Es gab einen Stromausfall Nach Fehlererkennung (Netzausfall)
  • Seite 66 Fehlerbehebung Code Meldung Beschreibung Lösung P507 Bei PV B ist die Spannung höher Automatischer Neustart als der Grenzwert wenn die Spannung bei PV B normal ist P508 Beim Akku 1 ist die Spannung Automatischer Neustart höher als der Grenzwert wenn die Spannung bei Akku 1 normal ist P509 Bei PV C ist die Spannung höher...
  • Seite 67 Fehlerbehebung Code Meldung Beschreibung Lösung P521 Beim Stromversorgungsnetz (L3) Automatischer Neustart Instant ist die Stromstärke sofort höher nach L3 als der Grenzwert P522 Bei Akku 1 ist die Stromstärke Nach Fehlererkennung höher als der Grenzwert automatischer Neustart P523 Bei PV A ist die Stromstärke Nach Fehlererkennung höher als der Grenzwert automatischer Neustart...
  • Seite 68 Fehlerbehebung Code Meldung Beschreibung Lösung P538 Grid Relay7 Das Stromversorgungsnetz-Relais Nach Fehlererkennung arbeitet nicht. (N-1) automatischer Neustart P539 Grid Relay8 Das Stromversorgungsnetz-Relais Nach Fehlererkennung arbeitet nicht. (N-2) automatischer Neustart P540 SDSP Detection Fehler bei Einheit zur Nach Fehlererkennung Unterauftragsverarbeitung in automatischer Neustart diesem Produkt P541...
  • Seite 69: Akku-Fehlercode

    Fehlerbehebung Code Meldung Beschreibung Lösung W101 Die Inverter-Temperatur ist höher Nach Fehlererkennung als der Grenzwert automatischer Neustart W102 Die PV-Konverter-Temperatur ist Nach Fehlererkennung höher als der automatischer Neustart W103 Die Akku-Konverter-Temperatur Nach Fehlererkennung ist höher als der automatischer Neustart W104 Die ESS PCS Außentemperatur ist Nach Fehlererkennung höher als der Grenzwert...
  • Seite 70 Fehlerbehebung Code Meldung Beschreibung Lösung B195 Bei Akkuzelle ist die Spannung Nach Fehlererkennung Warning höher als der Grenzwert. automatischer Neustart B601 Battery Monitoring IC Kommunikationsfehler durch Nach Fehlererkennung Verlust von Akku-Überwachung IC automatischer Neustart B606 Entladestrom des Akkus ist Nach Fehlererkennung Limit niedriger als der Grenzwert.
  • Seite 71 Fehlerbehebung Code Meldung Beschreibung Lösung B623 Ladestrom des Akkus ist höher als Kundendienst Limit Fault der Grenzwert. kontaktieren B624 Die Stromstärke des Akkus ist Kundendienst Current Fault niedriger als der Grenzwert kontaktieren B625 Beim Akku ist die Stromstärke Kundendienst Fault höher als der Grenzwert kontaktieren B627...
  • Seite 72: Akku Dc-Dc Konverter Fehlercode

    Fehlerbehebung Code Meldung Beschreibung Lösung B617 Battery Monitoring Kommunikationsfehler 2 durch Kundendienst Verlust von Akku-Überwachung IC kontaktieren Communication Fault B618 PCS Kommunikationsverlust, Kundendienst Communication Fehler 2 kontaktieren Fault2 B622 Entladestrom des Akkus ist Kundendienst Limit Fault niedriger als der Grenzwert. kontaktieren B623 Ladestrom des Akkus ist höher als...
  • Seite 73 LG Electronics. 1. Installationsfirma Adresse: Tel.: 2. Kundendienst LG Electronics ESS | Solar Service Tel : Deutschland: 0049 (0)39484 / 976 380 E-Service Haberkorn GmbH Österreich: 0043 (0)720 / 11 66 01 Augustenhöhe 7 Schweiz: 0041 (0)44 / 505 11 42...
  • Seite 74: Anhang

    Anhang Wartung Das Produkt reinigen Wischen Sie die Außenseite des Produkts mit einem weichen Tuch mit lauwarmem Wasser ab. und Wischen Sie es mit einem sauberen Handtuch ab, damit bei Verwendung eines neutralen Reinigungsmittels kein Schmutz entsteht. Reinigen Sie die Außenseite des Produkts nicht mit einer groben Bürste, Zahnpasta oder brennbaren Materialien.
  • Seite 75: Technische Daten

    Anhang Technische Daten PV-Input LG ESS Home 8 LG ESS Home 10 Eingangsspannungsbereich 150 ~ 1,000 V Max. DC-Strom (pro Kanal) 12 kW (6 kW) 13.5 kW (7.5 kW) Nutzbarer MPP-Spannungsbereich 150 ~ 800 V Anzahl an MPPT String-Anzahl pro MPPT Max.
  • Seite 76 Class B Group 1 Produkt Schutzklasse (Class I) Verschmutzungsgrad Bei Fragen zur Produktkonformität wenden Sie sich an das Büro: LG Electroonics Europeam Shared Service Center B. V www. lg.com/global/business/ess VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt LG Electronics, dass der Funkanlagentyp PCS Unit der Richtlinie 2014/53/EU entspricht.
  • Seite 77: Sonstiges

    Anhang Sonstiges Verschiebungsfaktor / effektives charakteristisches cos φ P/P Emax Verfügbarer Name Beschreibung Standardwert Einheit Wert cosphi(P) Start cosphi bei Startpunkt 0,9 ~ 1 cosphi(P) End cosphi bei Endpunkt 0,95 0,9 ~ 1 cosphi(P) Wirkleistung bei 20 ~ 100 Power Start Startpunkt (P/Pmax) cosphi(P) Wirkleistung bei Endpunkt...
  • Seite 78: Blindleistung / Spannungsverlauf Q(U)

    Anhang Blindleistung / Spannungsverlauf Q(U) Voltage U/Un Verfügbarer Name Beschreibung Standardwert Einheit Wert Q(U) Number Anzahl aktiver Punkte in Reihe 0 ~ 8 of point Netz-Spannung Punkt-a (U/Un) 80 ~ 120 Netz-Spannung Punkt-b (U/Un) 80 ~ 120 Netz-Spannung Punkt-c (U/Un) 80 ~ 120 Netz-Spannung Punkt-d (U/Un) 80 ~ 120...
  • Seite 79: Wirkleistung Einspeisung Bei Überfrequenz P(F)

    Anhang Wirkleistung Einspeisung bei Überfrequenz P(f) P(f) Start Freq (50,2) Network Network Verfügbarer Name Beschreibung Standardwert Einheit Wert P(f) Active Wirkleistung-Gradient bei 0 ~ 100 Power Überfrequenz P(f) Start Freq P(f) Funktion Start-Frequenz 50,2 50 ~ 51,5 P(f) Reset Freq P(f) Funktion Reset-Frequenz 50,18 50 ~ 51,5...
  • Seite 80: Spannungsgesteuerte Wirkleistungssteuerung P(U)

    Anhang Spannungsgesteuerte Wirkleistungssteuerung P(U) P(U) Start Voltage P(U) End Voltage (110) (112) Verfügbarer Name Beschreibung Standardwert Einheit Wert P(U) Active Wirkleistung-Gradient bei 0 ~ 100 Power Überspannung P(U) Start P(U) Funktion Start-Spannung (U/Un) 100 ~ 120 Voltage P(U) End P(U) Funktion Ende-Spannung (U/Un) 100 ~ 120 Voltage P(U) wait time Wartezeit von Wirkleistung-Gradient...
