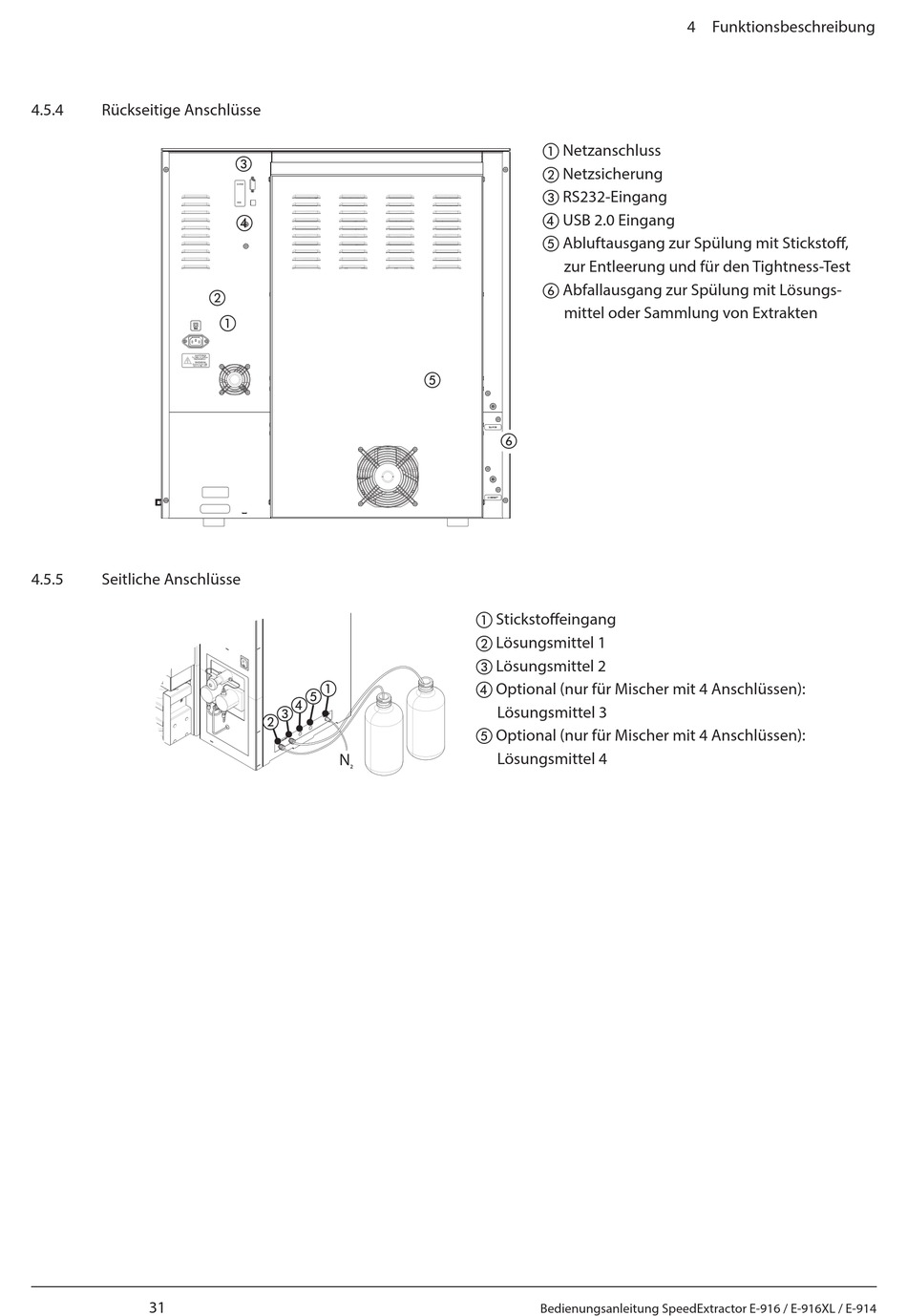

4.5.4 Rückseitige Anschlüsse
4.5.5 Seitliche Anschlüsse
31
c
d
b
a
a
e
d
b c
N
2
a Netzanschluss
b Netzsicherung
c RS232-Eingang
d USB 2.0 Eingang
e Abluftausgang zur Spülung mit Stickstoff,
zur Entleerung und für den Tightness-Test
f Abfallausgang zur Spülung mit Lösungs-
mittel oder Sammlung von Extrakten
e
f
a Stickstoffeingang
b Lösungsmittel 1
c Lösungsmittel 2
d Optional (nur für Mischer mit 4 Anschlüssen):
Lösungsmittel 3
e Optional (nur für Mischer mit 4 Anschlüssen):
Lösungsmittel 4
