Vorderseite
B
2 EIA
1 EIA
A

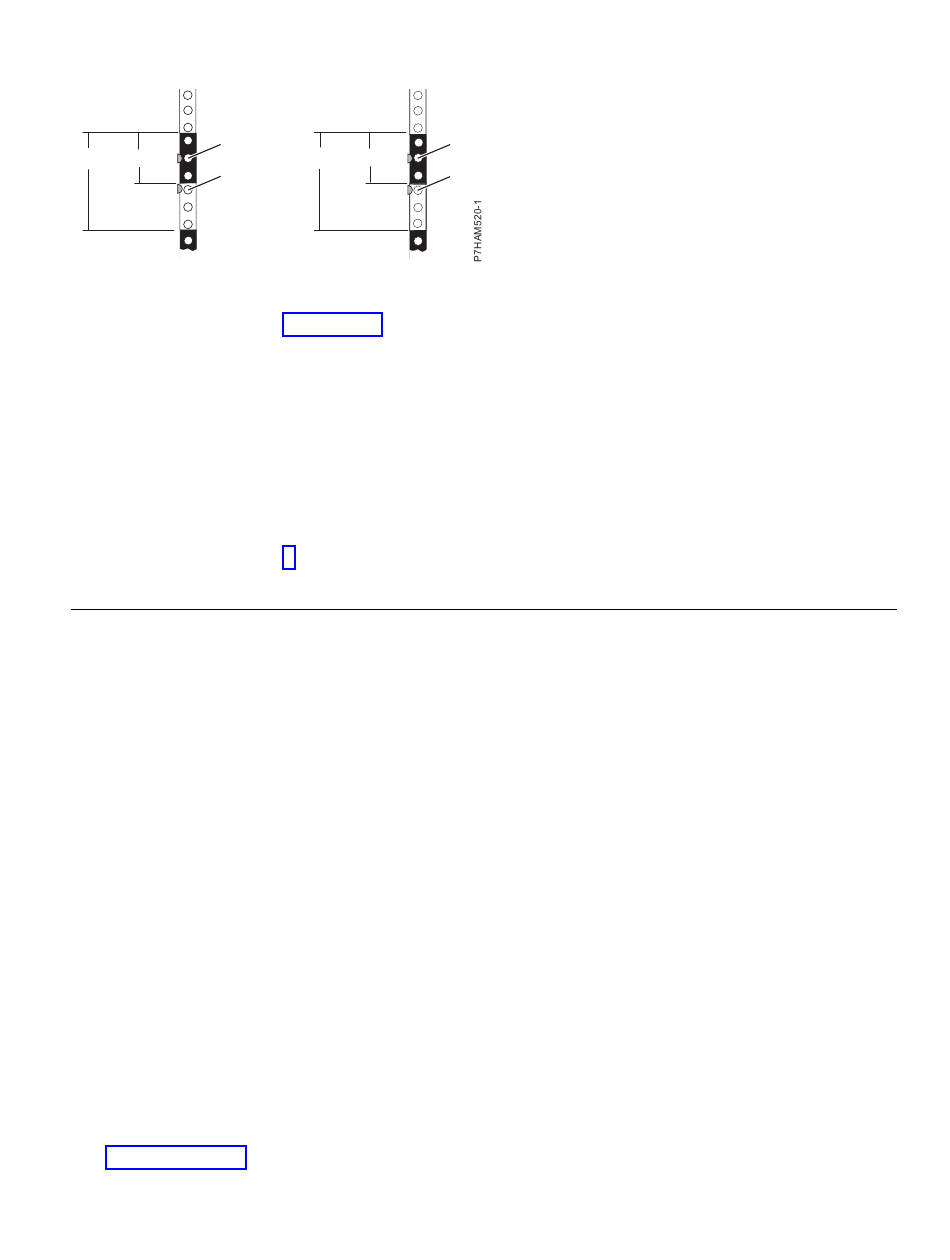

Abbildung 2. Installationspositionen markieren
6. Wiederholen Sie Schritt 5 auf Seite 4, um an den entsprechenden Bohrungen an der rechten Vordersei-
te des Racks zwei Markierungen anzubringen.
7. Stellen Sie sich vor die Rückseite des Racks und führen Sie auf der linken Seite die folgenden Schritte
aus:
a. Suchen Sie die EIA-Einheit, die der untersten EIA-Einheit entspricht, die auf der Vorderseite des
Racks markiert ist.
b. Verwenden Sie ein Band, einen Marker oder einen Stift, um die obere Bohrung (C) der untersten
EIA-Einheit zu markieren.
c. Zählen Sie zwei Bohrungen nach oben und bringen Sie neben dieser Bohrung (D) eine weitere
Markierung an.
8. Wiederholen Sie Schritt 7, um an den entsprechenden Bohrungen an der rechten Rückseite des Racks
zwei Markierungen anzubringen.
Trägerschienen im Rack installieren
Bevor Sie eine Speichereinheit installieren können, müssen Sie zunächst Trägerschienen installieren. Diese
Informationen sollen für einen sicheren und zuverlässigen Betrieb sorgen. Sie enthalten Abbildungen der
zugehörigen Hardwarekomponenten, die darstellen, wie diese Komponenten zueinander angeordnet wer-
den.
Achtung: Um Fehler an der Schienenführung und mögliche Gefahren für Sie und die Einheit zu vermei-
den, muss darauf geachtet werden, dass die korrekten Schienen und Verbindungsstücke für das Rack be-
nutzt werden. Die Schienen im Rack haben quadratische oder runde Flanschbohrungen. Achten Sie dar-
auf, dass die Schienen und Verbindungsstücke den Flanschbohrungen im Rack entsprechen. Bei nicht
passenden Teilen keine Unterlegscheiben oder Abstandshalter verwenden. Sind die korrekten Schienen
und Verbindungsstücke für das Rack nicht vorhanden, wenden Sie sich an den IBM Reseller.
Wichtig: Die Schieneninstallation kann von einer Person abgeschlossen werden. Die Installation ist jedoch
einfacher, wenn sich eine Person vor und eine Person hinter dem Rack befindet.
Führen Sie die folgenden Schritte aus, um die Trägerschienen im Rack zu installieren:
1. Vergewissern Sie sich, ob Sie das Antistatikarmband zum Schutz vor elektrostatischer Entladung an-
gelegt haben. Ist dies nicht der Fall, legen Sie es jetzt an.
2. Wählen Sie eine Schiene und entfernen Sie alle Teile, die zum Versand mit Band daran befestigt wur-
den.
3. Ziehen Sie die Schiene heraus, um an die kreisförmigen Abstandshalter zu gelangen.
4. Installieren Sie die Feder an der Schiene, indem Sie ein Ende in einen der kreisförmigen Abstands-
halter (A) und das andere Ende in den anderen kreisförmigen Abstandshalter (B) einhaken (siehe
Abb. 3 auf Seite 6).
Rückseite
D
2 EIA
1 EIA
C
Speichereinheit vom Typ 024, ESLL oder ESLS installieren
5
