Montage- und Betriebsvorschrift
Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L
D
3.2 Bypassfunktion „Sommerbetrieb"
Die Bypassfunktion ermöglicht eine Reduzierung der Zulufttemperatur und sorgt durch Überbrücken des Wärmetau-
schers, mittels zweier gegenläufiger Bypassklappen, für ein angenehmes Raumklima.
Bypass geschlossen: Außenluft wird über Wärmetauscher in den Raum geleitet (Wärmerückgewinnung aktiv)
Bypass geöffnet: Außenluft wird direkt in den Raum geleitet (Wärmerückgewinnung inaktiv), indirektes Kühlen der
Raumluft

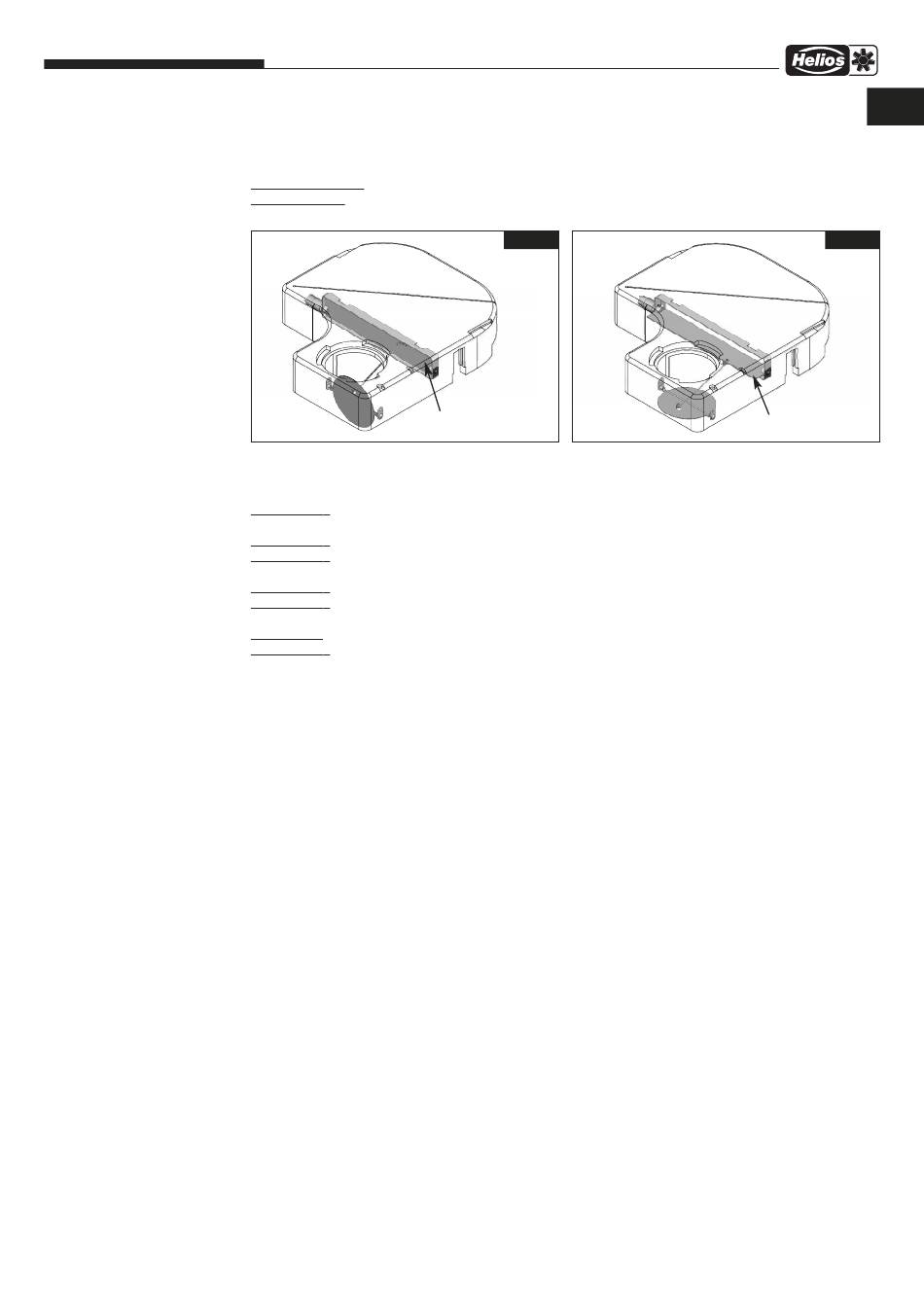

Abb.18 Abb.19
Bypassklappe geschlossen Bypassklappe geöffnet
– Funktionsbeschreibung Bypass:
Wird das KWL mit Netzspannung versorgt, schließt die Bypassklappe vollständig (Abb.18).
Der Bypass wird geöffnet wenn alle Bedingungen erfüllt sind:
Bedingung 1: Die Ablufttemperatur (Fühler T3) ist höher als die Bypasstemperatur (Bypasstemperatur mind. +3 °C
höher als Zulufttemperatur siehe Nachheizung, Werkseinstellung +23 °C).
Bedingung 2: Die Außenlufttemperatur (Fühler T1) ist niedriger als die Ablufttemperatur (Fühler T3)
Bedingung 3: Die Außenlufttemperatur (Fühler T1) ist höher als die Außenluftbegrenzung (Werkseinstellung +15 °C)
Der Bypass wird geschlossen wenn Bedingung 4 und 5 oder 6 und 7 erfüllt sind.
Bedingung 4: Die Ablufttemperatur (Fühler T3) ist kleiner als die Bypasstemperatur die um -2 °C reduziert ist.
Bedingung 5: Der Bypass ist geöffnet
oder
Bedingung 6: Die Außenlufttemperatur (Fühler T1) ist niedriger als die Außenluftbegrenzung die um -2 °C reduziert ist.
Bedingung 7: Der Bypass ist geöffnet
9
