Connect 32-55
Bedienungsanleitung

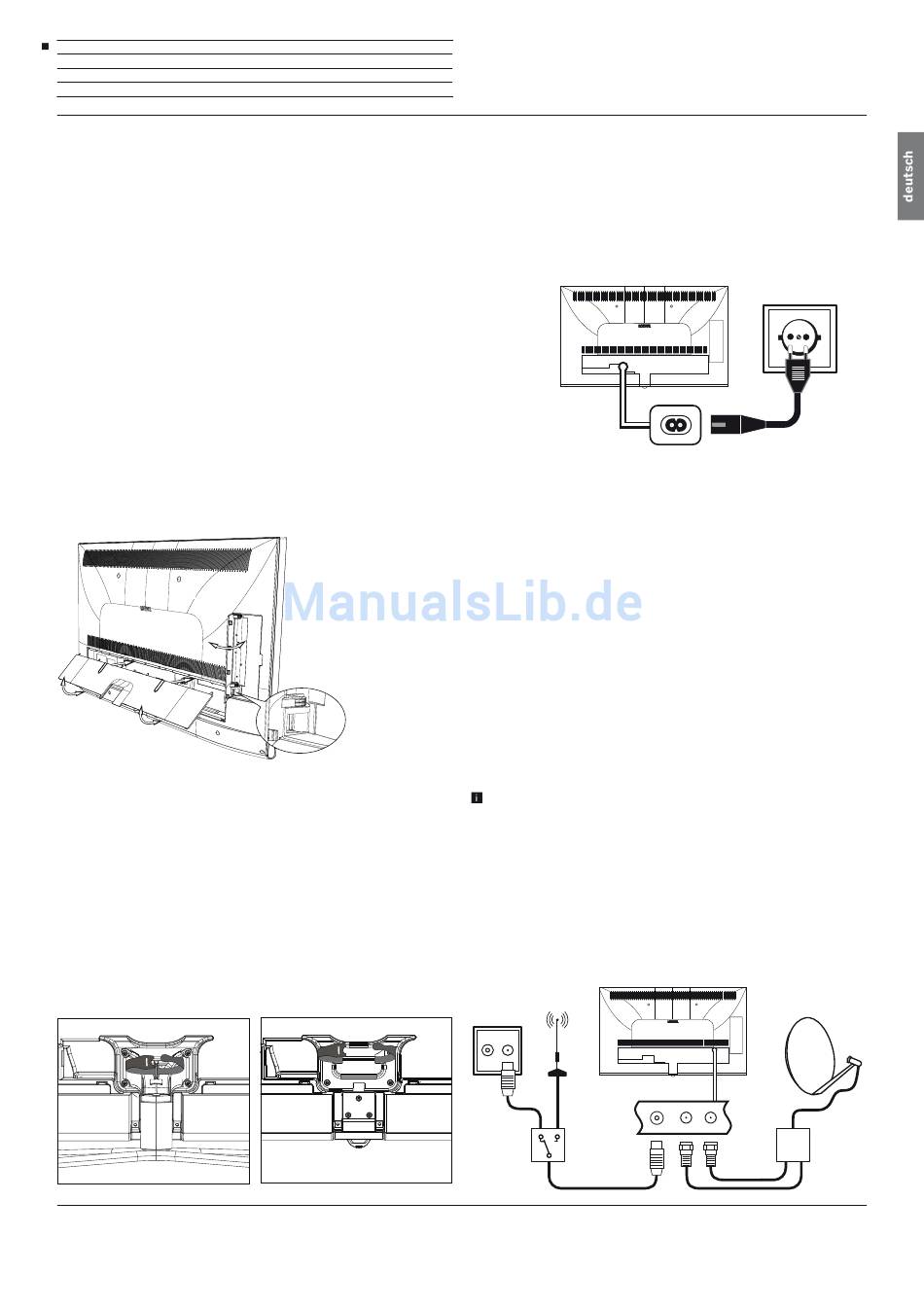

TV-Gerät vorbereiten
Aufstellen des TV-Gerätes
Aufstelloptionen / Aufstellhinweise
Montieren Sie die mitgelieferte Aufstelloption. Beachten Sie hierfür
die Hinweise der entsprechenden Montageanleitung.
Bei Ihrem Loewe Fachhändler haben Sie die Möglichkeit weitere, Ihren
Bedürfnissen entsprechende, Aufstelloptionen zu erwerben.
Bei der Wahl des Aufstellortes sollten Sie beachten, dass kein helles
Licht oder Sonnenschein direkt auf den Bildschirm fällt. Dies könnte
Spiegelungen hervorrufen, die das Bild beeinträchtigen.
Als Richtwert für den Betrachtungsabstand bietet sich das 3-fache
der Bildschirmdiagonale an (z.B. für 40-Zoll-Gerät ca. 3 m für SD-
Signal). Bei einem HD/UHD-Signal kann der Betrachtungsabstand
reduziert werden.
Geräteabdeckungen
Abdeckungen für hintere und seitliche Anschlüsse
Um die hinteren Kabelabdeckungen abzunehmen, ziehen Sie sie
einfach vom Gerät weg.
Zum Anbringen der Kabelabdeckungen setzen Sie die Zapfen an
der Oberkante der Abdeckung in die passenden Aussparungen der
Geräterückwand und kippen die Abdeckung, bis diese am Gerät einrastet.
Die Abdeckung rastet aus der Halterung und der Anschlussbereich ist
frei. Zum Einsetzen der Abdeckung drücken Sie diese einfach wieder
in die Rastungen zurück.
Den seitlichen und hinteren Anschlussbereich verbindet eine Kabel-
durchführung. So können Sie Kabel der seitliche Anschlüsse durch-
führen und zusammen mit den hinteren Anschlusskabeln verlegen.

Kabelfixierung

Mit dem im Lieferumfang enthaltenen Klettkabelbinder können Sie
die hinteren Anschlusskabel fixieren.
Bei Connect 32/40/48 erfolgt dies die Fixierung am Tablestand (siehe
Montageanleitung Tablestand).
Beim Connect 55 mit Wandhalter WM67 können Sie den Klettkabel-
binder durch die zwei Aussparungen der Geräterückwand fädeln.
Connect 32/40/48
Anschließen des TV-Gerätes
An das Stromnetz anschließen
Nehmen Sie die Abdeckung der Anschlüsse ab.
TV-Gerät an eine 220-240V Steckdose anschließen:
Zuerst den kleineren Stecker (Kleingerätestecker) des Netzkabels in
den Netzanschluss (AC IN) des TV-Gerätes stecken und anschließend
den größeren Stecker (Eurostecker) mit einer Netzsteckdose
verbinden.
Antennen anschließen
Kabel (analog)- / DVB-C- / DVB-T-Antenne:
Anschlusskabel von Antennen-, Kabelanlage oder Zimmerantenne in
Die seitliche Abdeckung
die Buchse ANT TV stecken.
am TV-Gerät kann eben-
Falls Sie analogen Kabel- / DVB-C-Anschluss und eine DVB-T-Antenne
falls ganz abgenommen
gemeinsam nutzen wollen, verwenden Sie einen externen Antennen-
werden. Hierzu öffnen Sie
umschalter (im Fachhandel erhältlich).
diese bis zum Anschlag
Satelliten-Antenne DVB-S:
und ziehen mit geringer
Kraft an der geöffneten
Abhängig von der verwendeten Satellitenanlage schließen Sie jeweils
Abdeckung.
ein Anschlusskabel vom Multischalter oder direkt vom LNC an die
Buchsen ANT-SAT bzw. ANT-SAT2 des TV-Gerätes an.
Beim Anschluss des TV-Gerätes an eine Einkabel-Gemeinschaftsanlage
schließen Sie die Buchsen ANT-SAT bzw. ANT-SAT2 direkt an die
passende SAT-Antennendose an.
Beim Anschluss des TV-Gerätes an eine DiSEqC-Einkabel-Gemein-
schaftsanlage (gemäß EN 50494) schließen Sie die Buchse ANT-
SAT direkt an die passende SAT-Antennendose an.
Fragen Sie ggf. Ihren Fachhändler.
Connect 55
Bei einer DiSEqC-Einkabel-Gemeinschaftsanlage benötigen Sie
prinzipiell nur eine Antennenleitung. Die weitere Aufteilung des
Signals auf die beiden Empfangswege wird vom Satellitentuner des
TV-Gerätes übernommen.
Es besteht aber die Möglichkeit eine vorhandene SAT-
Verkabelung mit zwei Antennenleitungen an einer DiSEqC-
Einkabel-Gemeinschaftsanlage weiterzuverwenden. Sind zwei
Übertragungskanäle der DiSEqC-Einkabel-Gemeinschaftsanlage
vorhanden, wird pro SAT-Antennenkabel je ein Anlagenkanal
verwendet.
Kabel DVB-T
analog /
DVB-C
R TV
DVB-S
9
