HYDAC FILTER SYSTEMS GMBH
BeWa MFU-15E_S 4391552a de lq
3.9 Filteraggregat Funktionsweise

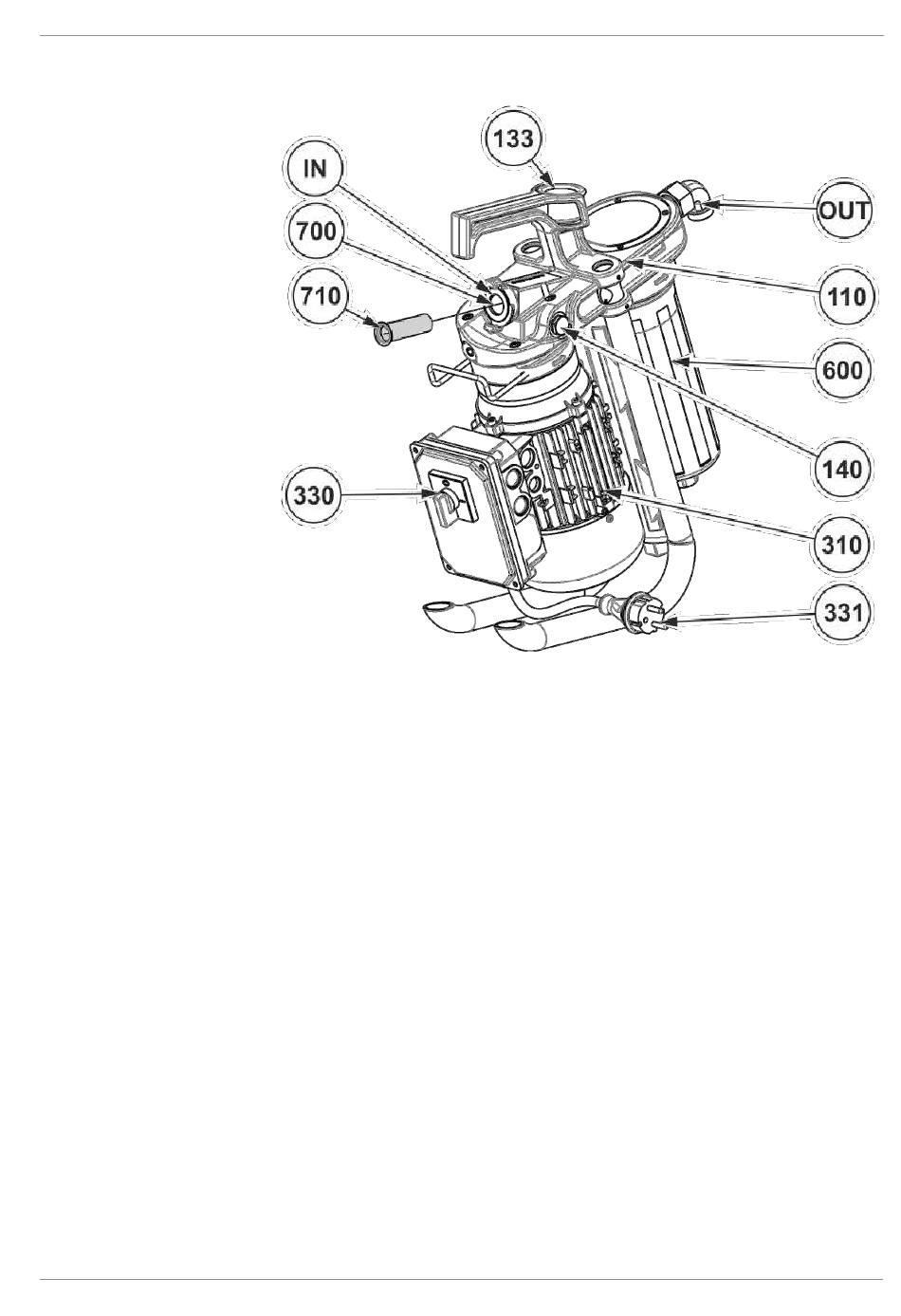

Abb. 12:
Das Filteraggregat besitzt eine Motor-Pumpengruppe (310) bei
der die Flügelzellenpumpe direkt in den Anschlusskopf (110)
integriert ist.
Der Antriebsmotor (310) ist je nach Ausführung ein Elektromo-
tor mit Gleich- oder Wechselspannung oder ein Druckluftmo-
tor.
Die Anschlussspannung / Druckangabe finden Sie auf dem Ty-
penschild des Antriebmotors (310) oder über den Typen-
schlüssel des Filteraggregats siehe Typenschild entschlüsseln
[} 26].
Die Aggregate mit Elektromotor besitzen am Anschlusskasten
(330) des Elektromotors (310) einen Ein/Aus-Schalter (330)
und ein Netzanschlusskabel mit Netzstecker (331). Die Aggre-
gate vom Typ MFU-...S besitzen zur Absicherung gegen elekt-
rische Überlast einen Motorschutzschalter im Anschlusskas-
ten.
Filteraggregat Übersicht | 3
39 / 104
