Installatie van kachel met draaisokkel

De draaisokkel draait tot 90°.

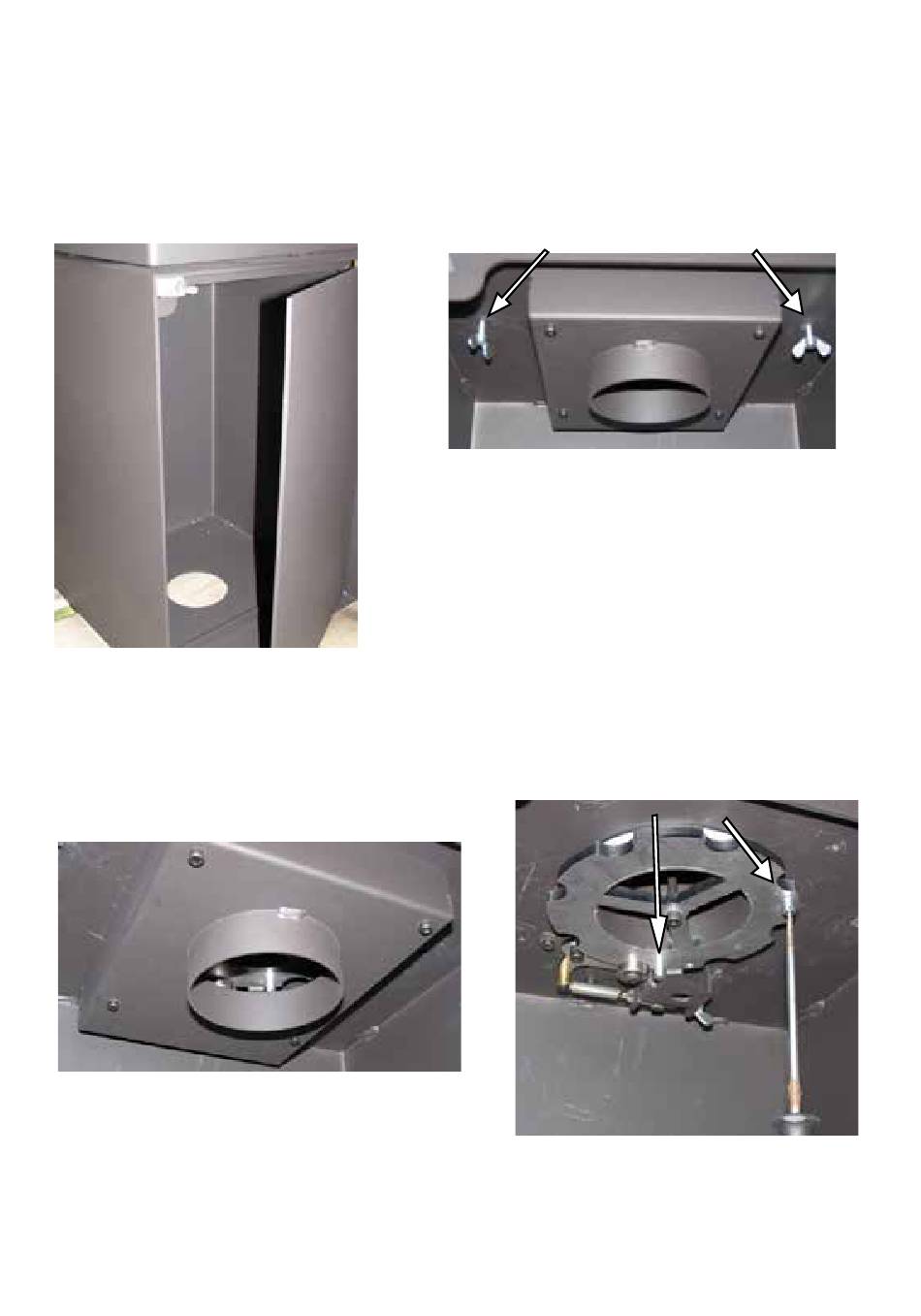

De achterplaat van de
basis verwijderen.
De draaisokkel draait tot 360°.
De achterplaat van de basis verwijderen.
verwijder de 2 vleugelmoeren, indien
gemonteerd.
verwijder de luchtkamer (4 schroeven).
controleer of de kachel kan draaien.
Hermonteer de luchtkamer (4 schroeven).
206
attika
RAIS/ - Gebruikershandleiding voor Q-BE
verwijder de 2 vleugelmoeren
(vergrendeling).
controleer of de kachel kan draaien.
verwijder de 2 vergrendeling-
spinnen met een platte kop
schroevendraaier.
