Montageanleitung

Wandmontage
Halteplatte anbringen

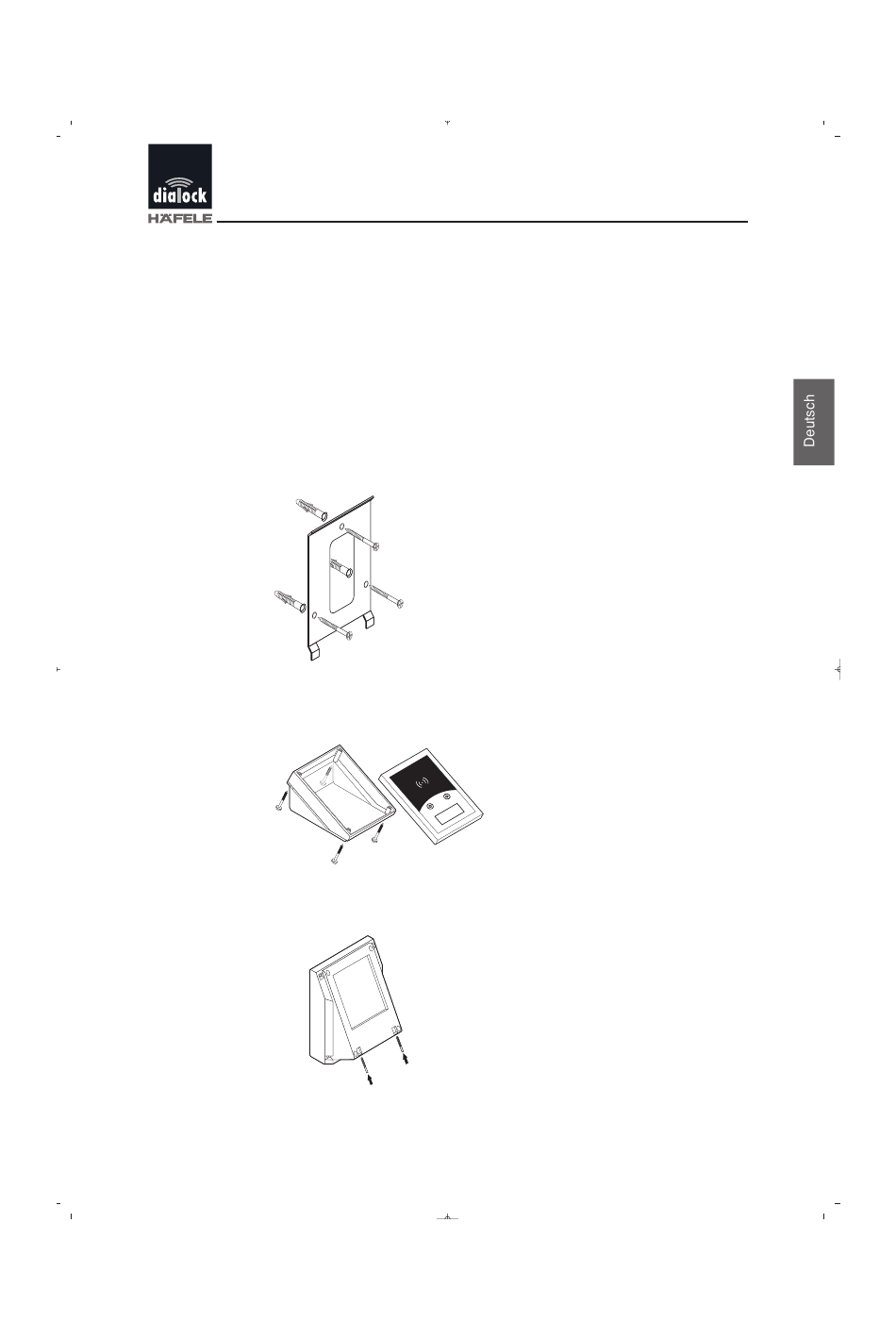

Zur Wandmontage Halteplatte in geeigneter Höhe an einer Wand anbrin-
gen. Der Montageort sollte benutzungsfreundlich und frei zugänglich sein.
- drei Löcher für die Befestigung der Halteplatte in die Wand bohren
und Dübel einsetzen (Abb. 2)
Abb. 2
- Halteplatte verschrauben
- Info-Terminal öffnen (Abb. 3)
Abb. 3
- Löcher (Ø 2 mm) für Sicherungsschrauben in das Gehäuse bohren
(Abb. 4)
Abb. 4
29.06.2004 18:01 Uhr
Abb. 2
Abb. 3
Abb. 4
Dialock Info-Terminal Wellness - Stand: 07.2004 - 732.29.115
Seite 7
Montage- und Bedienungsanleitung
7
