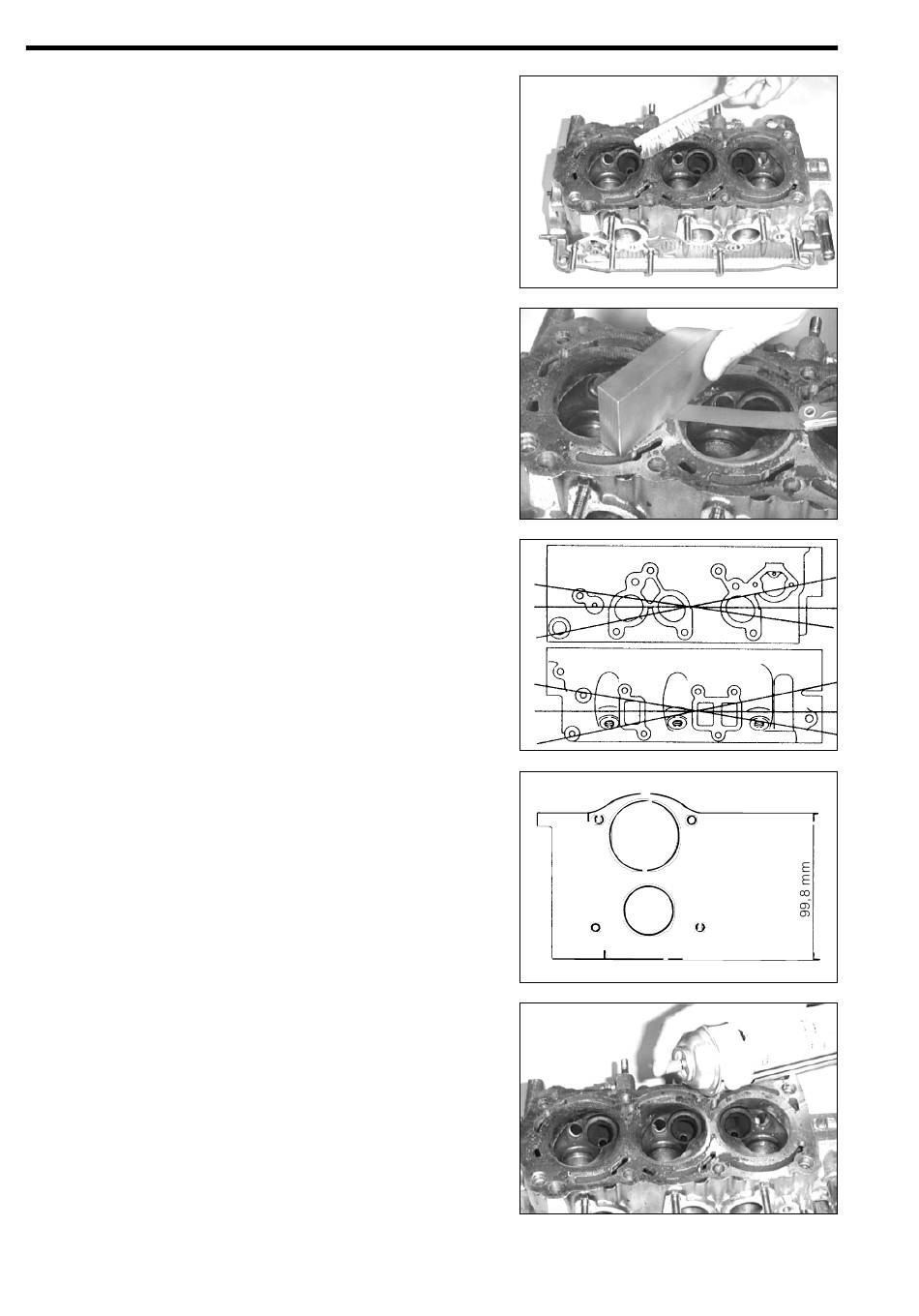

5. Zylinderkopf reinigen
Zylinderkopf mit einer weichen Bürste und Reini-
gungslösung gründlich reinigen.
6. Dichtflächen des Zylinderkopfs auf Planheit prüfen
Mit einem Haarlineal und einer Fühlerlehre die motor-
blockseitigen und die krümmerseitigen Dichtflächen
auf Verzug prüfen.
Maximal zulässiger Verzug der Dichtflächen
Motorblockseite:
Dichtfläche zu Ansaugkrümmer: 0,10 mm
Dichtfläche zu Abgaskrümmer: 0,10 mm
Liegt der Verzug über dem maximal zulässigen Wert,
Zylinderkopf nacharbeiten oder ersetzen.
Liegt der Verzug der krümmerseitigen (Ansaug/Ab-
gas-) Dichtfläche zum Ansaug- bzw. Abgaskrümmer
über dem maximal zulässigen Wert, Zylinderkopf er-
setzen.
HINWEIS:
• Liegt der Verzug der motorblockseitigen Dichtflä-
che des Zylinderkopfs über dem maximal zulässi-
gen Wert, Zylinderkopf im Rahmen der erlaubten
Zylinderkopfhöhen-Toleranzen nacharbeiten.
Zylinderkopfhöhe, Verschleißwert: 99,8 mm
7. Zylinderkopf auf Risse prüfen
Brennräume, Ein- und Auslaßkanäle, Zylinderkopf-
dichtfläche und Zylinderkopfoberfläche mit einem
Kapillarspray auf Risse prüfen.
Wird ein Riß nachgewiesen, Zylinderkopf ersetzen.
0,10 mm
