Messung
Anmerkungen:
- Die Messung dauert maximal ca. 32 Sekunden. Sie kann durch Drücken der Taste ESC unterbro-
chen werden.
- In Installationen, in denen Wechselstromschalter mit einer Nennspannung von 30 mA verwendet
werden, kann es dazu kommen, dass die Summe der Leckströme der Installation und des Mess-
stroms die Ausschaltung des RCDs verursacht. In diesem Fall sollte man versuchen den Leckstrom
des geprüften Netzes zu minimieren (z.B. indem Energieempfänger ausgeschaltet werden).
Weitere Probleme und Meldungen bei der Messung sind analogisch zu denen, die für den Kreis L-PE
beschrieben wurden.
- Diese Funktion ist für Fehlerstromschutzschalter mit einem Nennstrom von ≥ 30 mA bestimmt.
Zusätzliche Informationen die vom Messgerät angezeigt werden
Keine Spannung
(z.B. N <-> PE)
3.4.4 Der erwartete Kurzschlussstrom
Das Messgerät misst immer die Impedanz Z
rechnet aus der Formel:
- gemessene Impedanz, U - Spannung abhängig von der Einstellung unter der Taste I
wobei: Z
S
gemäß der Tabelle:

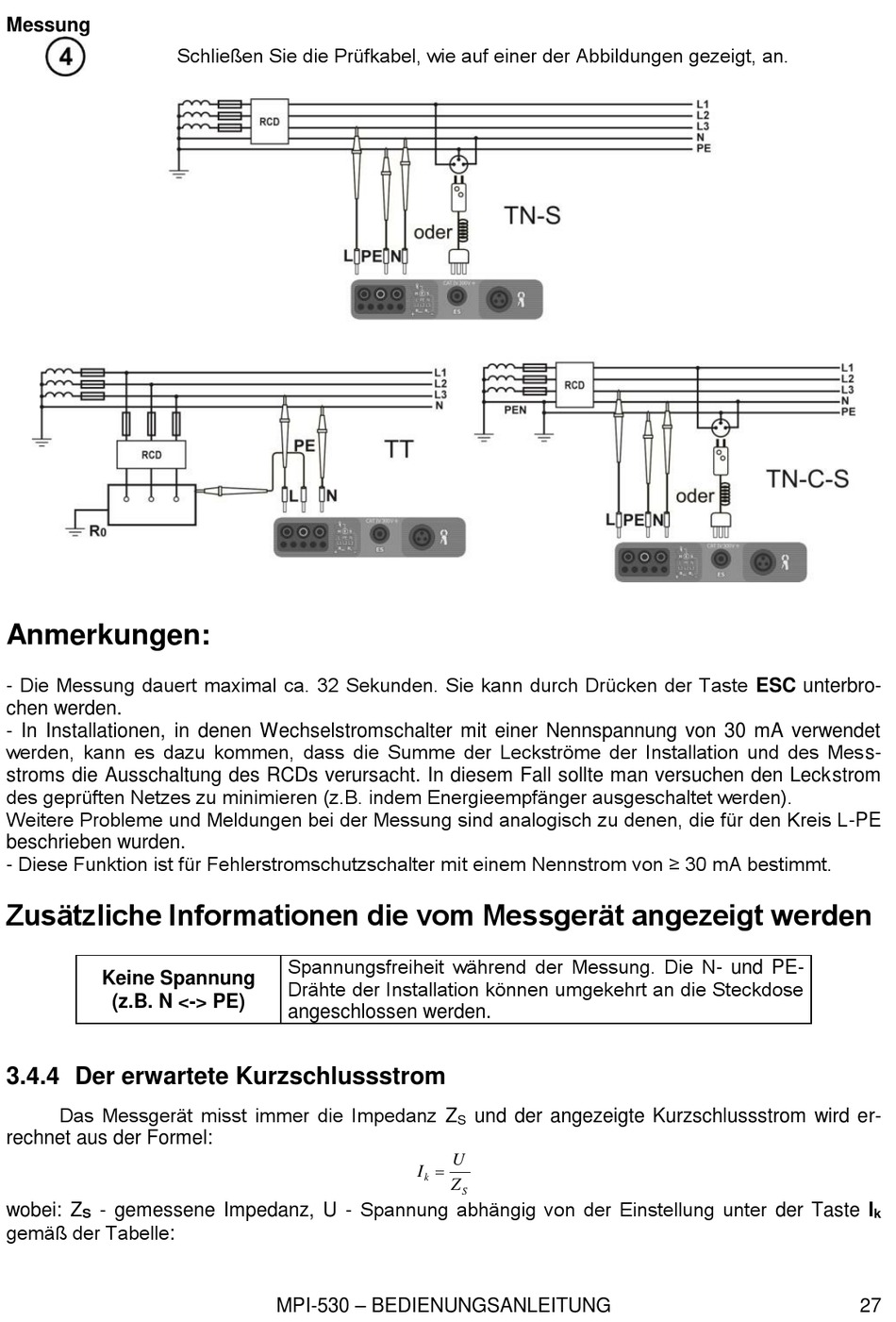

Schließen Sie die Prüfkabel, wie auf einer der Abbildungen gezeigt, an.
Spannungsfreiheit während der Messung. Die N- und PE-
Drähte der Installation können umgekehrt an die Steckdose
angeschlossen werden.
MPI-530 – BEDIENUNGSANLEITUNG
und der angezeigte Kurzschlussstrom wird er-
S
U
I
k
Z
S
k
27
