Einstellelemente und Anschlüsse des Laufwerks
In der folgenden Abbildung sind Positionen und Funktionen der Einstellelemente und Anschlüsse des
Laufwerks dargestellt.

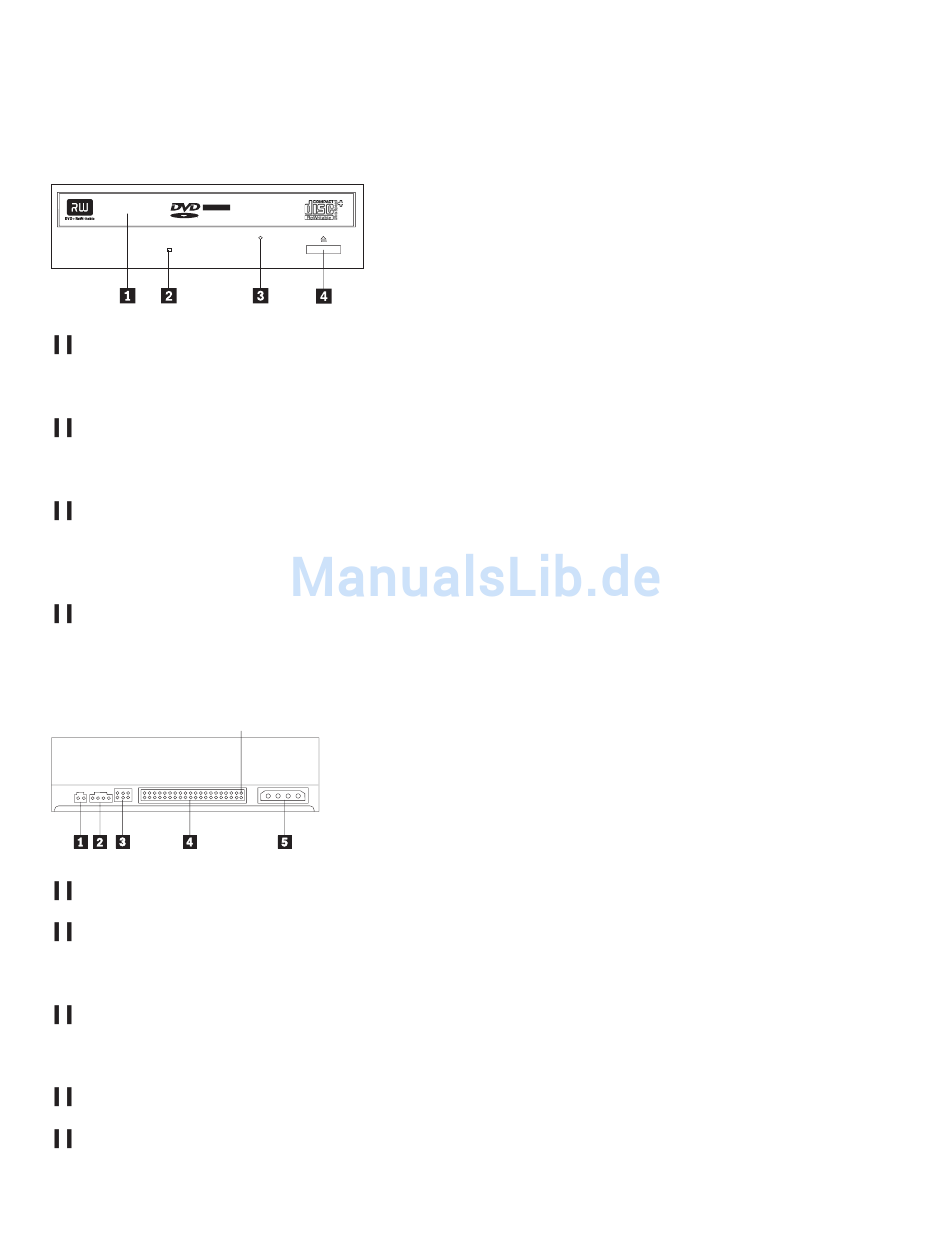

Vorderansicht des Laufwerks
M U L T I
M U L T I
RECORDER
1 Laufwerkschlitten
Dieser Schlitten dient zum Einlegen und Entnehmen von CDs/DVDs.
2 Betriebsanzeige
Diese Anzeige leuchtet, wenn das Laufwerk CDs/DVDs liest, beschreibt oder wiedergibt.
3 Notentnahmeöffnung
Diese Öffnung bietet Zugriff auf den Entnahmemechanismus zum Entnehmen einer CD/DVD aus dem
Laufwerk.
4 Knopf zum Öffnen und Schließen
Durch Drücken dieses Knopfs wird der Laufwerkschlitten geöffnet und geschlossen.
Rückansicht des Laufwerks
Kontaktstift 1
1 Reservierter Anschluss
2 Anschluss für Audioausgabe
Dieser Anschluss überträgt die analogen Audiosignale an einen Audioadapter.
3 Kontaktstifte für die Konfiguration
Diese Kontaktstifte werden zum Einstellen der Laufwerkkonfiguration verwendet.
4 IDE-Anschluss Hier wird das Laufwerk an das IDE-Kabel angeschlossen.
5 Netzteilanschluss Hier wird das Laufwerk an das Netzkabel angeschlossen.
1-4
