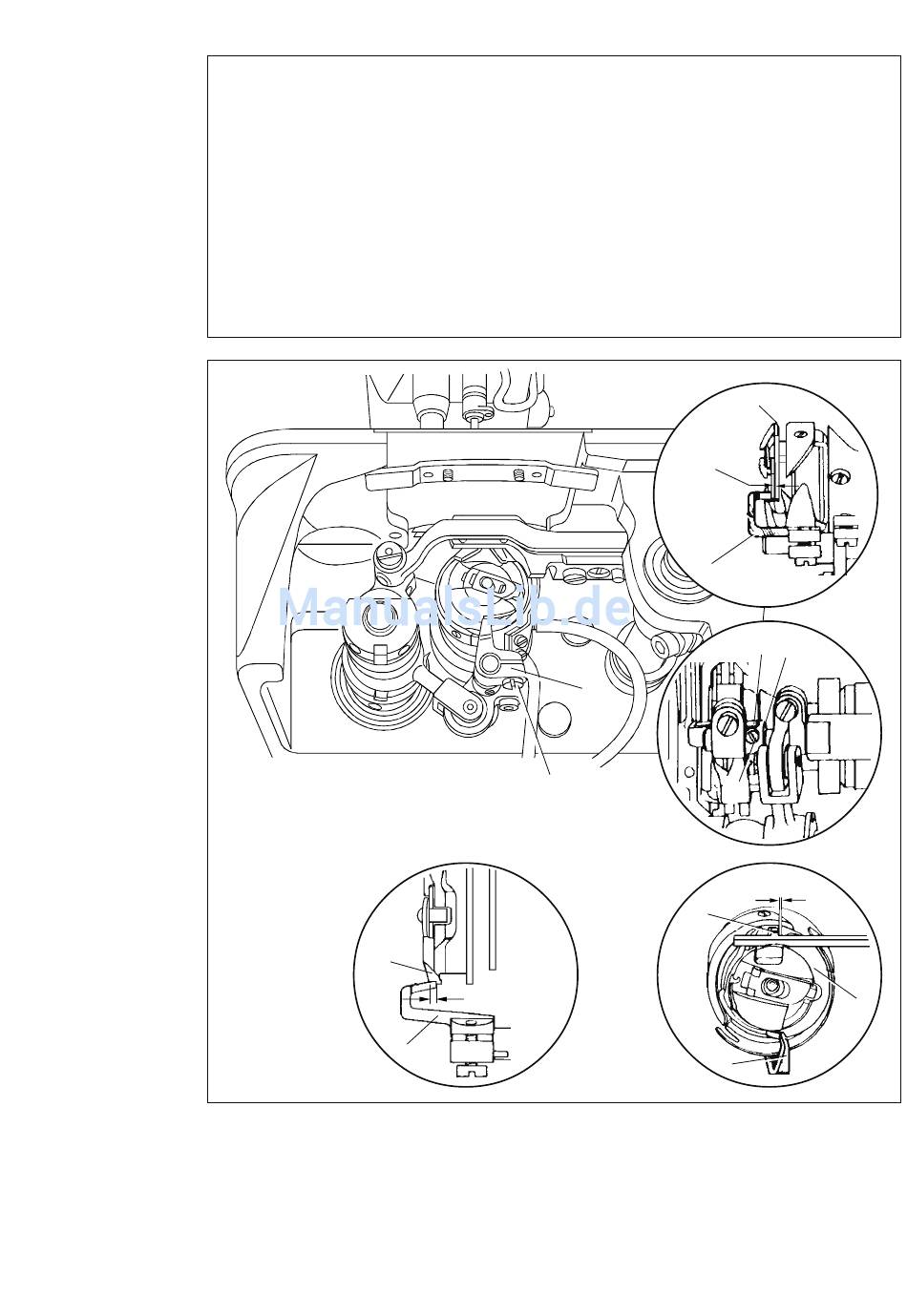

12 Kapsellüfter-Stellung
Regel
1. Kleiner Greifer (481 und 483)
Im linken Umkehrpunkt des Kapsellüfters 3 soll zwischen der Vorderkante seines
Fingers und dem Rand des Spulenkapselträgers 6 ein Abstand von ca. 0,8 mm
bestehen.
2. Großer Greifer (481und 483)
Im linken Umkehrpunkt des Kapsellüftes 3 soll die Vorderkante seines Fingers ca.
0,6 mm hinter der Vorderkante des Spulenkapsel-Nockens 7 stehen.
3. Kleiner Greifer und großer Greifer (481 und 483)
Im linken Umkehrpunkt des Kapsellüftes 3 soll der Spulenkapselträger 6 ca. 0,3 mm vom
Haltefinger 8 abgedrückt sein und die Anschlagschraube 1 am Anschlagstift 5 anliegen.
● Schraube 1 lösen und Schraube 2 so lösen, daß der Kapsellüfter 3 noch leicht geklemmt ist.
● Kapsellüfter 3 entsprechend Regel 1 bzw. 2 verschieben.
● Kapsellüfter 3 entsprechend Regel 1 verdrehen und Schraube 2 festziehen.
● Stellring 4 am Kapsellüfter 3 und am Anschlagstift 5 zur Anlage bringen und Schraube 1
festziehen.
2
7
0,6 mm
3
6
0,8 mm
3
1
1
0,3 mm
8
3
5
4
6
