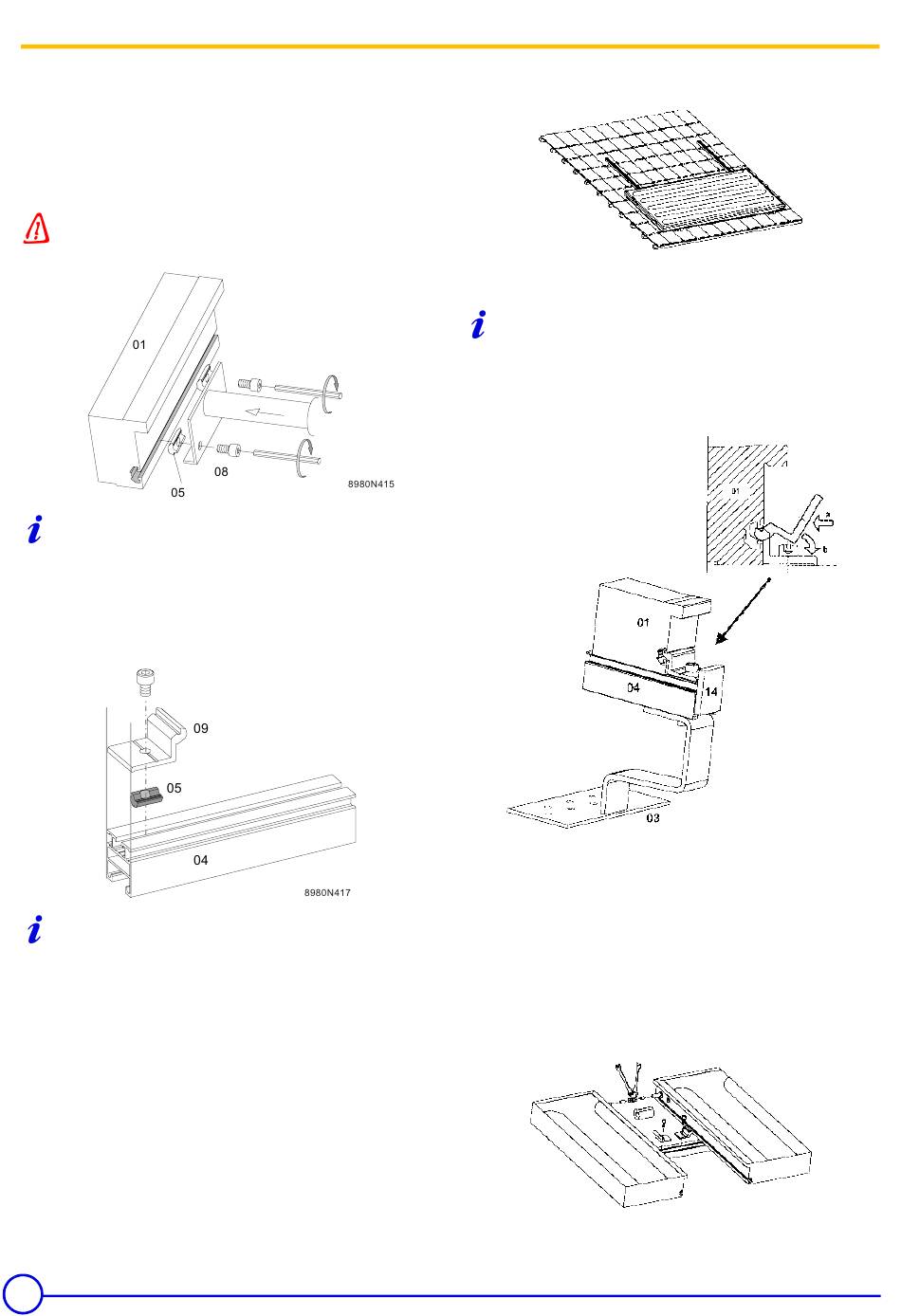

3 Montage der Kollektoren
Die Flachkollektoren PRO 2,3 /PRO 2,3 E/ SUN 230 sollten erst kurz
vor der Inbetriebnahme der Solaranlage montiert werden. So
verringert sich die Liegezeit, in denen die Kollektoren ohne
Wärmeträgermedium unnötig aufgeheizt werden.
1. Zur Montage der Tragegriffe die Nutsteine (05) in das
Kollektorprofil
einclipsen
Universalschrauben M8x14 (08) befestigen.
Die Kollektoren nicht an den Anschlussstutzen tragen,
sondern Tragegriffe (Zubehör) verwenden.
Tragegriffe so montieren, dass der Kollektor auf einer Seite von
einer Person getragen werden kann.
2. Die Nutsteine (05) am Ende der Basisprofile (04) einsetzen
(rundes Teil nach innen) und so positionieren, dass Klemmhalter
(09) bündig an den Basisprofil-Enden festgeschraubt werden
können.
Der Nutstein lässt sich von oben einclipsen.
18
und
Tragegriffe
mit
PRO 2,3 / PRO 2,3 E / SUN 230
3. Den ersten Kollektor auf Basisprofile (04) / Winkelprofile (14)
legen und mittig ausrichten.
zwei
Die Tragegriffe vom ersten Kollektor demontieren und am
zweiten Kollektor anbringen.
Um die Nutsteine aus der Nut herauszunehmen, eindrücken
und drehen.
4. An der unteren Außenkante des Kollektors (01) 2 Klemmhalter
(09) in das Kollektorprofil einhaken (a) und auf die Basisprofile
klappen (b).
Die Klemmhalter am Basisprofil festmachen (Inbusschrauben in
die Nutsteine drehen).
5. Den Flachkollektor mit zwei weiteren Klemmhaltern auf der
gegenüberliegenden Seite befestigen.
6. Die Klemmringverschraubungen (11) auf die Anschlussstutzen
des ersten Kollektors stecken.
PRO 2,3 / SUN 230: 2 Klemmverschraubungen
PRO 2,3 E: 1 einzelne Klemmverschraubung
15/06/06 - 300010026-001-D
