Programmierhandbuch Compax3M S3 Option
18.1.3 Gruppenverwaltung einstellen
Über den Schalter „Gruppenverwaltung sperren" können die Gruppenbausteine
gesperrt bzw. entsperrt werden.
Bei gesetztem Schalter wird die Funktionsblockverwaltung des Rahmens ausge-
schaltet und die Bausteine an die Gruppe gebunden:
• Bausteine können nicht mehr aus der Gruppe entfernt werden, wobei die
Konfiguration der Parameter weiterhin erlaubt ist.
• Beim Löschen des Gruppenrahmens werden alle Gruppenbausteine gelöscht.
• Der Gruppe können keine neuen Bausteine hinzugefügt werden.
• Die Gruppenmitglieder werden „ausgegraut" dargestellt.
• Beim sperren wird die Gruppe mit einem Zeitstempel versehen, der beim
öffnen des Gruppeneditors mit angezeigt wird.
•
Die Schaltflächen für die Infofelder „Name", „Erstellt von" und „Freigegeben
durch" wird gesperrt.

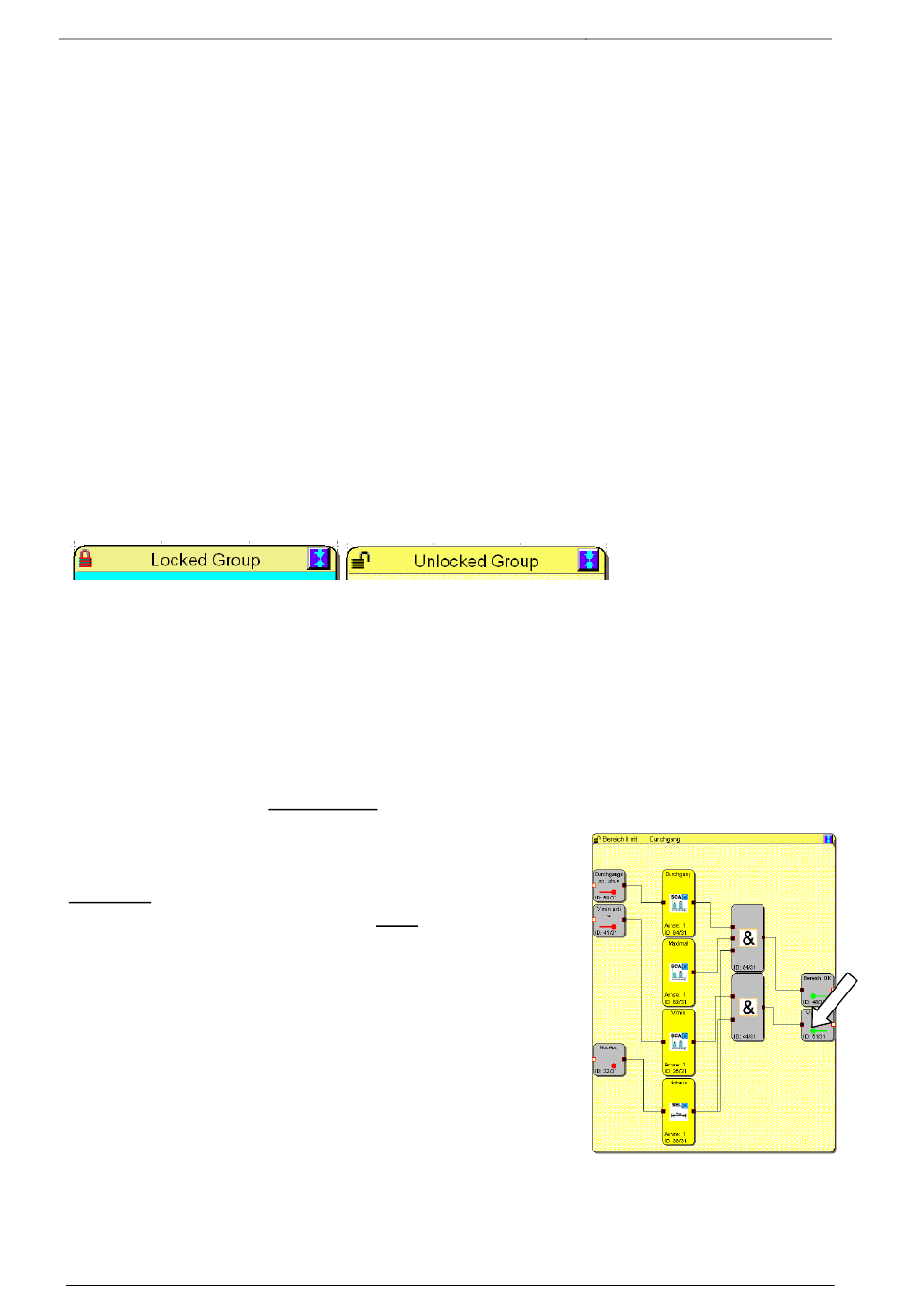

Der Status „sperren" der Gruppe wird durch das Schloss-Symbol in der Statuszeile
des Gruppenbausteins links oben angezeigt.
Beim Einfügen eines neuen Gruppenrahmens ist der Schalter „Gruppenverwaltung
sperren" per Default auf nicht gesperrt geschaltet. Nach schließen des
Gruppeneditors erscheint der gezeichnete Rahmen im Funktionsplan und stellt die
aktive Fläche der Gruppe dar.
Auf dieser Fläche können Funktionsbausteine eingefügt, verschoben oder
gelöscht werden. Solange sich die Gruppe nicht im gesperrten Zustand befindet,
werden die Bausteine automatisch in die Gruppe aufgenommen. Die
Funktionsbausteine zeigen dann zusätzlich die
Nummer der Funktionsgruppe mit an.
Hinweis:
Die folgenden Blocktypen können nicht in einer Gruppe
enthalten sein. Sie werden beim verschieben der
Bausteine in den Rahmenbereich ausgefiltert:
o Eingangsbausteine
o Ausgangsbausteine
o Alle im Funktionsplan vordefinierten
Funktionsblöcke (z.B. Geber, Analogbausteine,
Filter)
o Meldekanalbaustein
o Terminalblöcke
Es können maximal 200 Funktionsblöcke in die Gruppe
aufgenommen werden.
